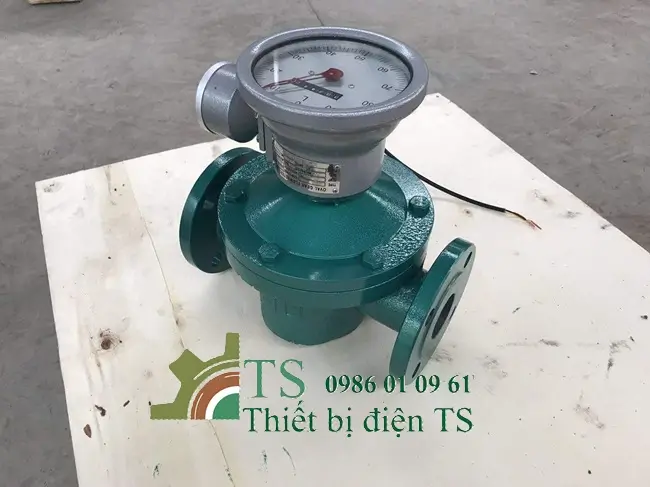

I. Đồng hồ đo xăng dầu Oval Gear là gì?

Đồng hồ đo xăng dầu Oval Gear là thiết bị đo lưu lượng thể tích theo nguyên lý dịch chuyển tích cực chuyên dụng, vận hành dựa trên chuyển động quay ăn khớp của một cặp bánh răng hình bầu dục elip đặt trong buồng đong cơ khí kín khít. Khi dòng nhiên liệu có áp lực đi qua thân máy, độ chênh lệch áp suất thủy lực giữa cửa vào và cửa ra sẽ tác động trực tiếp lên bề mặt thân răng, ép cặp bánh răng quay tròn liên tục và chia tách dòng chất lỏng thành các khoang thể tích chuẩn hóa để đo đếm chính xác thể tích thực tế xuất kho.

Khác với các dòng thiết bị đo theo vận tốc dòng chảy như đồng hồ tuabin vốn dễ phát sinh sai số lớn khi môi chất thay đổi độ nhớt hoặc gặp hiện tượng xoáy cuộn thủy lực, đồng hồ Oval Gear sở hữu độ chính xác gần như độc lập với độ nhớt của lưu chất. Thiết bị duy trì sai số kiểm định cực thấp từ 0.2% đến 0.5%, hoạt động ổn định với cả các nhiên liệu linh động như xăng không chì, dầu Diesel, dầu hỏa lẫn các lưu chất có độ nhớt cao như dầu bôi trơn động cơ, dầu thủy lực và dầu hộp số tải nặng. Đặc biệt, kết cấu dịch chuyển thể tích thực cho phép thiết bị hoạt động chuẩn xác mà hoàn toàn không đòi hỏi các đoạn ống thẳng kỹ thuật ở trước và sau vị trí lắp đặt.

Trong các trạm cấp phát nhiên liệu nội bộ, xe bồn téc tiếp dầu dã chiến, hệ thống đo dầu buồng đốt lò hơi và xưởng bảo dưỡng cơ giới, đồng hồ đo Oval Gear giữ vai trò là thiết bị đo lường chuẩn mực. Thiết bị phản ánh đồng thời lượng nhiên liệu cấp phát tức thời và số tích lũy tổng cộng dồn, loại bỏ hoàn toàn các sai lệch đo đếm thủ công và ngăn chặn triệt để tình trạng thất thoát nhiên liệu.

II. Cấu tạo và nguyên lý hoạt động đồng hồ đo xăng dầu bánh răng

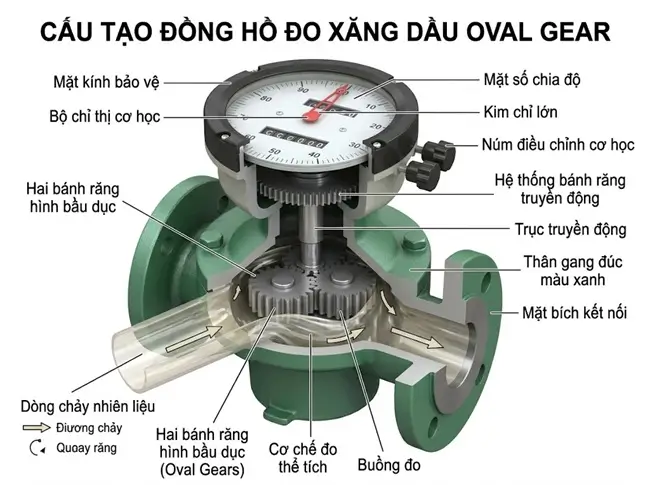

1. Cấu tạo đồng hồ đo xăng dầu Oval Gear

Một chiếc đồng hồ đo xăng dầu Oval Gear kỹ thuật số tiêu chuẩn công nghiệp được cấu thành từ 7 cụm bộ phận cơ điện chính xác:

Thân vỏ buồng đo chịu áp: Được đúc từ hợp kim nhôm áp lực cao, gang xám tôi cứng hoặc thép không gỉ dày dặn. Khoang bên trong gia công cơ khí chính xác vi mô theo hình số 8 ôm sát biên dạng của cặp bánh răng elip, chịu được áp suất nén thủy lực lớn từ 10 đến trên 30 bar mà không bị biến dạng.
Cặp bánh răng hình bầu dục elip: Trái tim đo lường của thiết bị, gồm hai bánh răng elip có kích thước và số răng giống hệt nhau, được chế tạo từ hợp kim nhôm gia cường, nhựa kỹ thuật chịu mài mòn cao hoặc thép không gỉ. Trên thân các bánh răng được đúc ngậm các hạt nam châm vĩnh cửu trơ hóa chất để phát tín hiệu xung từ trường.
Trục định tâm và cụm bạc lót trượt: Hai trục thép hợp kim tôi cứng hoặc cacbua vonfram gắn cố định vuông góc với đáy buồng đo, kết hợp cùng các bạc lót tự bôi trơn bằng đồng thanh hoặc gốm tổng hợp, giúp triệt tiêu ma sát quay và gánh toàn bộ lực tỳ hướng tâm sinh ra do chênh áp thủy lực.
Cụm nắp buồng đo và gioăng làm kín: Nắp đậy kim loại liên kết bằng bu-lông chịu lực, ngăn cách với thân vỏ bằng gioăng cao su flo kháng dầu hoặc phớt nhựa Teflon chịu nhiệt, bảo đảm độ kín khít tuyệt đối và ngăn rò rỉ nhiên liệu ra môi trường bên ngoài.
Cảm biến từ trường thu phát tín hiệu: Đặt trong hốc kín cách ly hoàn toàn ở mặt ngoài của vách buồng đo, hoạt động theo nguyên lý cảm ứng điện từ hoặc hiệu ứng từ, ghi nhận số lần quét qua của nam châm trên bánh răng mà không cần tiếp xúc vật lý với dòng chất lỏng.
Bộ hiển thị số liệu: Gồm khối vi xử lý kỹ thuật số tích hợp màn hình tinh thể lỏng hiển thị đồng thời số lít mẻ bơm, tổng tích lũy vĩnh viễn và tốc độ dòng chảy thực tế (hoặc hộp số cơ học dẫn động hệ con lăn số dập nổi kèm núm vặn trả số về mức 0).
Cổng kết nối vào ra: Tiện ren trong tiêu chuẩn từ 1 inch, 1.5 inch đến 2 inch hoặc gia công mặt bích bắt bu-lông tiêu chuẩn công nghiệp, bố trí đối xứng hai bên thân vỏ để đấu nối chắc chắn vào tuyến ống cấp nạp.

2. Nguyên lý hoạt động của đồng hồ đo xăng dầu Oval Gear

Đồng hồ đo xăng dầu Oval Gear vận hành dựa trên nguyên lý dịch chuyển thể tích tích cực khép kín thông qua sự quay lệch pha 90 độ của cặp bánh răng elip, diễn ra tuần hoàn qua 4 giai đoạn kỹ thuật:

Giai đoạn 1: Chênh lệch áp suất khởi tạo mô-men quay: Khi máy bơm đẩy dòng nhiên liệu đi vào cổng nạp, áp suất tại cửa vào lớn hơn áp suất tại cửa ra. Do hình dạng elip đặc thù, diện tích chịu áp lực của bánh răng thứ nhất lớn hơn diện tích chịu áp của bánh răng thứ hai, tạo ra mô-men xoắn ép bánh răng thứ nhất quay tròn quanh trục định tâm và truyền động kéo bánh răng thứ hai quay ngược chiều.
Giai đoạn 2: Định lượng thể tích kín trong khoang lưỡi liềm: Khi bánh răng thứ nhất quay đến vị trí nằm ngang vuông góc với hướng dòng chảy, đỉnh răng và bề mặt thân cong của nó sẽ kết hợp với vách trong hình bán nguyệt của buồng đo tạo thành một khoang chứa kín hình lưỡi liềm. Một lượng thể tích chất lỏng chuẩn xác bị cô lập hoàn toàn trong khoang này và được vận chuyển men theo cung tròn của thành buồng đo từ cổng nạp sang cổng xả.
Giai đoạn 3: Đẩy chất lỏng ra cửa xả và luân phiên góc quay: Khi bánh răng thứ nhất hoàn tất việc xả lượng chất lỏng ra cổng ra, bánh răng thứ hai lập tức quay vào vị trí nằm ngang để tạo thành khoang kín đối xứng ở phía đối diện và vận chuyển mẻ dầu tiếp theo sang cửa xả. Quá trình này diễn ra luân phiên liên tục, trong đó mỗi vòng quay hoàn chỉnh của cặp bánh răng sẽ vận chuyển chính xác 4 khoang thể tích lưỡi liềm mà không có giọt chất lỏng nào có thể chảy luồn tự do qua tâm buồng máy.
Giai đoạn 4: Thu nhận tín hiệu xung và số hóa dữ liệu: Mỗi vòng quay của bánh răng tương ứng với một thể tích chất lỏng không đổi chảy qua. Hạt nam châm gắn trên thân bánh răng quét qua cảm biến từ trường ngoài vách buồng đo sẽ kích thích tạo ra các xung điện từ gửi về bo mạch vi điều khiển. Vi xử lý cộng dồn số xung, nhân với hệ số xung đo lường đã hiệu chuẩn để quy đổi thành thể tích lít hiển thị trực tiếp lên màn hình theo thời gian thực.

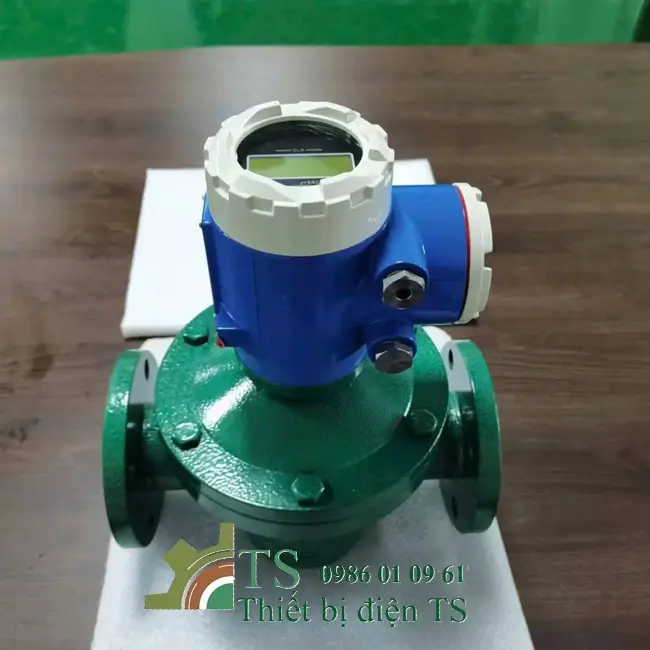

III. Ưu điểm và hạn chế của đồng hồ đo xăng dầu Oval Gear

1. Ưu điểm vượt trội đồng hồ đo xăng dầu Oval Gear

Độ chính xác đo lường cực cao: Đo đếm theo thể tích thực tế giúp sai số kiểm định luôn duy trì ổn định trong khoảng 0.2% đến 0.5%, hạn chế tối đa sai lệch trong quá trình xuất nhập nhiên liệu.
Không phụ thuộc vào độ nhớt chất lỏng: Thiết bị đo chính xác từ các nhiên liệu có độ nhớt thấp như xăng, dầu Diesel cho đến các loại dầu nhờn bôi trơn đậm đặc, mỡ lỏng mà không cần hiệu chuẩn lại dải đo khi nhiệt độ môi trường biến thiên.
Không đòi hỏi đoạn ống thẳng kỹ thuật: Do buồng đo hoạt động bằng sự chênh lệch áp suất tĩnh để xoay bánh răng, thiết bị hoàn toàn không bị ảnh hưởng bởi dòng chảy xoáy hay dòng chảy rối. Người vận hành có thể lắp đặt đồng hồ ngay sau cút co vuông, van khóa hoặc sát đầu vòi bơm mà không làm phát sinh sai số.
Độ bền cơ học lâu dài: Tốc độ quay của cặp bánh răng elip tương đối chậm so với cánh quạt tuabin, giảm thiểu lực ma sát trượt và mài mòn ổ trục, kéo dài tuổi thọ thiết bị qua hàng triệu lít nhiên liệu.

2. Hạn chế cần lưu ý đồng hồ đo xăng dầu Oval Gear

Tổn thất áp suất đường ống: Để cặp bánh răng sinh công quay, dòng chất lỏng phải thắng lực cản cơ học, tạo ra độ sụt áp từ 0.3 đến 0.8 bar qua buồng đo. Do đó, hệ thống yêu cầu máy bơm cấp nạp phải có áp lực đẩy đủ khỏe.
Rất nhạy cảm với tạp chất hạt rắn: Khe hở gia công giữa các đỉnh răng và vách buồng đo có kích thước vi mô chỉ vài chục micron. Cát sỏi, xỉ hàn hoặc mạt sắt đáy bồn chui vào sẽ làm kẹt cứng bánh răng ngay tức thì, có thể gây nứt vỡ răng hoặc làm đứng máy bơm.
Trọng lượng và giá thành cao: Thân vỏ dày chịu áp kết hợp cặp bánh răng elip gia công cơ khí chính xác khiến thiết bị có trọng lượng nặng hơn và chi phí đầu tư ban đầu cao hơn so với dòng đồng hồ tuabin.

IV. Ứng dụng và cách lựa chọn đồng hồ đo xăng dầu Oval Gear

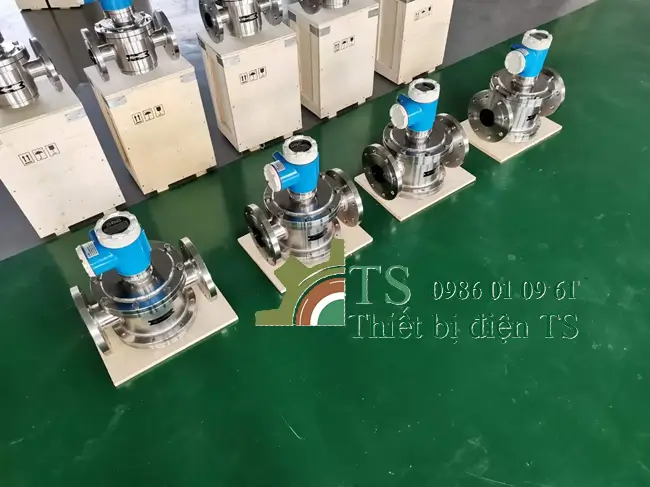

1. Ứng dụng thực tế đồng hồ đo xăng dầu Oval Gear

Trạm cấp phát nhiên liệu nội bộ doanh nghiệp: Lắp đặt trên các trụ bơm cố định hoặc xe téc di động để cấp phát dầu Diesel theo hạn mức khoán cho dàn xe đầu kéo container, xe khách liên tỉnh và máy xúc công trình.
Hệ thống chiết rót dầu nhờn và dầu bôi trơn: Đo đếm chính xác lượng dầu nhớt động cơ, dầu thủy lực, dầu hộp số châm vào phương tiện tại các trung tâm bảo dưỡng ô tô và phân xưởng cơ dưỡng máy thi công.
Giám sát nhiên liệu buồng đốt lò hơi và máy phát điện: Đo lưu lượng dầu Diesel hoặc dầu nhẹ cấp cho béc phun lò hơi công nghiệp, tổ máy phát điện dự phòng tòa nhà nhằm kiểm soát định mức tiêu hao năng lượng.
Công nghiệp hóa chất và sản xuất sơn: Sử dụng các phiên bản bằng thép không gỉ để đo lường cồn công nghiệp, dung môi hữu cơ, keo lỏng và phụ gia nhớt trong quá trình phối trộn bồn bể.

2. Cách lựa chọn đồng hồ phù hợp đồng hồ đo xăng dầu Oval Gear

Lựa chọn theo dải lưu lượng làm việc: Lưu lượng vận hành thực tế của máy bơm bắt buộc phải nằm trong khoảng từ 20% đến 80% dải lưu lượng đo danh định của đồng hồ. Tuyệt đối không chọn đồng hồ có lưu lượng cực đại bằng đúng lưu lượng bơm để tránh việc bánh răng elip phải quay quá tốc độ gây mài mòn nhanh.
Lựa chọn theo độ nhớt và tính chất hóa lý: Bơm dầu Diesel hoặc dầu hỏa thông thường chỉ cần chọn thân vỏ bằng hợp kim nhôm và bánh răng nhôm gia cường. Nếu đo chất lỏng có độ nhớt siêu đậm đặc, cần thông báo cho nhà sản xuất để chọn cặp bánh răng có khe hở nhiệt lớn hơn. Đối với hóa chất ăn mòn hoặc dung môi dễ bay hơi, bắt buộc chọn thân và bánh răng bằng thép không gỉ Inox 304 hoặc Inox 316.
Lựa chọn theo phương thức hiển thị: Nơi làm việc có mái che, cần tích hợp vào hệ thống tự động hóa hoặc trạm tính tiền nên dùng đồng hồ điện tử màn hình tinh thể lỏng có cổng xuất xung tín hiệu. Các trạm cấp dầu dã chiến ngoài trời bụi bặm, thường xuyên chịu mưa nắng nên ưu tiên dòng đồng hồ cơ học để tăng độ bền cơ học.

V. Câu hỏi thường gặp về đồng hồ đo xăng dầu Oval Gear

1. Tại sao đồng hồ Oval Gear không cần đoạn ống thẳng phía trước và sau?

Đồng hồ Oval Gear đo đếm theo nguyên lý dịch chuyển tích cực, chia dòng chất lỏng thành các thể tích kín cố định để đo lường dựa trên áp suất tĩnh. Dòng chảy đi vào buồng đo là dòng tầng hay dòng xoáy cuộn đều không làm thay đổi thể tích của các khoang lưỡi liềm đã được định hình cơ khí, do đó thiết bị không cần các đoạn ống thẳng nắn dòng như đồng hồ tuabin.

2. Bọt khí trong đường ống ảnh hưởng thế nào đến độ chính xác của đồng hồ?

Cặp bánh răng elip quay và định lượng toàn bộ thể tích đi qua buồng đong mà không phân biệt được chất lỏng hay chất khí. Nếu đường ống hút bị hở hoặc bồn cạn đáy làm lọt bọt khí vào trong, buồng đo sẽ ghi nhận thể tích khí tương đương thể tích chất lỏng, dẫn đến hiện tượng nhảy số khống. Do đó, hệ thống bắt buộc phải có đường ống hút kín khít tuyệt đối và nên lắp thêm cụm van tách xả khí tự động phía trước buồng đo.

3. Làm thế nào để xử lý khi bánh răng Oval Gear bị kẹt không quay?

Khi nhiên liệu vẫn chảy nhưng đồng hồ không nhảy số (hoặc đồng hồ làm tắc nghẽn dòng chảy), người vận hành cần ngắt điện máy bơm ngay lập tức, khóa van chặn hai đầu, tháo nắp buồng đo và kiểm tra xem có mạt kim loại, xỉ hàn dính vào khe răng hay không. Dùng cọ mềm và dầu sạch rửa trôi cặn bẩn, dùng tay xoay nhẹ cặp bánh răng kiểm tra độ trơn tru trước khi siết nắp lại. Đồng thời, bắt buộc phải tháo cốc lọc cặn phía trước để súc rửa mắt lưới.

4. Đồng hồ Oval Gear có đo được các chất lỏng có độ nhớt cực cao như mật rỉ hay keo không?

Đồng hồ Oval Gear hoàn toàn đo được các chất lỏng có độ nhớt cao lên tới hàng chục nghìn đơn vị centipoise. Tuy nhiên, khi đo chất lỏng siêu đặc, áp suất đối kháng qua buồng đo sẽ tăng lên rất lớn và tốc độ quay của bánh răng phải giảm xuống để tránh kẹt áp. Do đó, cần chọn model đồng hồ có kích cỡ cổng lớn hơn lưu lượng thông thường và sử dụng máy bơm có áp lực nén đủ khỏe.

VI. Địa chỉ cung cấp đồng hồ đo xăng dầu Oval Gear chính hãng, giá tốt

Đồng hồ đo xăng dầu Oval Gear giữ vai trò là giải pháp đo lường thể tích chất lượng cao trong công nghiệp nhờ cơ chế dịch chuyển tích cực chuẩn xác, khả năng làm việc bền bỉ với các môi chất có độ nhớt cao và loại bỏ hoàn toàn yêu cầu về đoạn ống thẳng phức tạp. Việc lắp đặt đồng bộ cụm lọc tách cặn mắt lưới siêu mịn ở cửa vào kết hợp định kỳ kiểm chuẩn bằng bình chuẩn đo lường tiêu chuẩn sẽ triệt tiêu hoàn toàn rủi ro kẹt cơ khí, bảo vệ cặp bánh răng elip vận hành êm ái và duy trì sai số khắt khe dưới 0.5% qua hàng triệu lít nhiên liệu xuất kho.
