Van cầu hơi Piston là một trong những thiết bị quan trọng trong hệ thống đường ống công nghiệp, được sử dụng để điều khiển lưu lượng của các chất lỏng và khí. Với thiết kế đặc biệt, van cầu hơi Piston không chỉ đảm bảo hiệu suất làm việc cao mà còn mang lại sự an toàn cho các hệ thống. Bài viết này sẽ đi sâu vào các đặc điểm, ứng dụng và lợi ích của sản phẩm, cùng với một số lưu ý khi lựa chọn và sử dụng.

Đặc điểm của van cầu hơi Piston

Van cầu hơi Piston có cấu tạo đặc trưng với phần thân van hình cầu và piston điều khiển. Dưới đây là một số đặc điểm nổi bật:

Chất liệu: Thường được làm từ thép không gỉ hoặc hợp kim, giúp tăng độ bền và khả năng chống ăn mòn.
Kích thước đa dạng: Van có nhiều kích thước khác nhau, phù hợp với nhiều hệ thống đường ống.
Áp lực làm việc: Có khả năng chịu áp lực cao, thường từ 1.6 MPa đến 4.0 MPa.
Thiết kế thông minh: Van có thể dễ dàng bảo trì và thay thế, giảm thiểu thời gian ngừng hoạt động của hệ thống.

II. Cấu tạo và nguyên lý hoạt động của van cầu hơi Piston

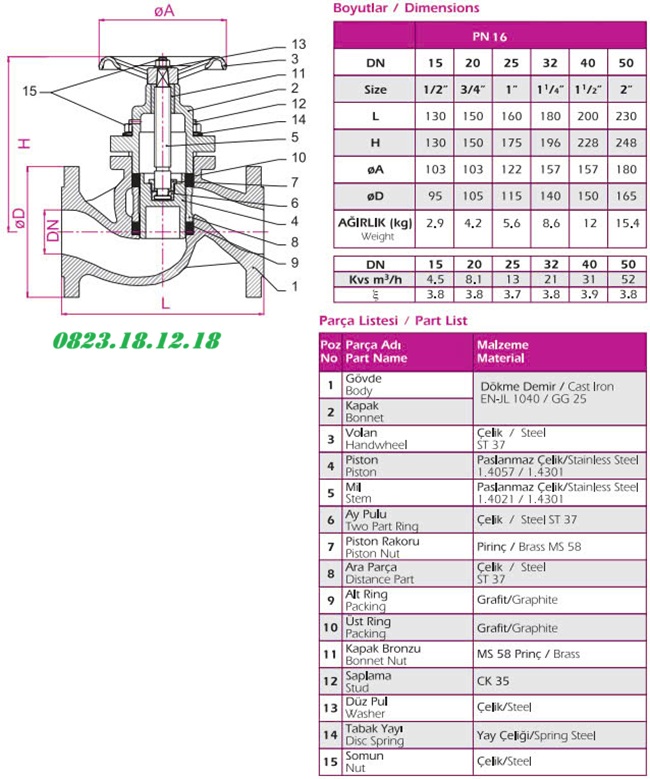

Cấu tạo của van cầu hơi Piston

Thân van: Thân van là bộ phận chính, chịu áp lực và nhiệt độ cao trong hệ thống. Thường được làm từ gang, inox hoặc thép để đảm bảo độ bền và khả năng chống ăn mòn. Tùy theo ứng dụng, thân van có thể có dạng thẳng, dạng góc hoặc chữ Z.
Nắp van: Nắp van được gắn chặt vào thân van bằng bulong hoặc ren, giúp bảo vệ các bộ phận bên trong như piston và trục van. Thiết kế này cho phép tháo rời dễ dàng để bảo trì hoặc thay thế khi cần thiết.
Piston: Piston là bộ phận quan trọng nhất, làm nhiệm vụ kiểm soát dòng chảy. Nó có dạng trục dài và được trang bị các vòng đệm đàn hồi để tăng độ kín, giúp hạn chế rò rỉ và đảm bảo vận hành ổn định. Khi vận hành, piston sẽ di chuyển tịnh tiến lên xuống để điều tiết dòng lưu chất.
Vòng đệm (Seal/Gasket): Vòng đệm được làm từ các vật liệu chịu nhiệt và chống ăn mòn như PTFE, NBR. Chúng có vai trò quan trọng trong việc đảm bảo độ kín cho van, giảm thiểu rò rỉ hơi nóng hoặc chất lỏng ra bên ngoài.
Trục van: Trục van là bộ phận kết nối giữa tay quay và piston, có nhiệm vụ truyền lực để điều khiển đóng/mở van. Trục này có thể có ren ngoài hoặc ren trong, giúp quá trình vận hành van trở nên linh hoạt hơn.
Tay quay: Tay quay là bộ phận điều khiển van bằng tay. Khi vặn theo chiều kim đồng hồ, van sẽ đóng lại, và khi vặn ngược chiều kim đồng hồ, van sẽ mở ra. Thiết kế tay quay giúp người vận hành dễ dàng kiểm soát lưu lượng của dòng chảy.
Lò xo: Một số loại van cầu hơi piston được trang bị thêm lò xo để hỗ trợ đóng/mở tự động hoặc giúp điều tiết dòng chảy chính xác hơn. Lò xo giúp tăng tuổi thọ van và giảm lực tác động cần thiết khi vận hành.

Nguyên lý hoạt động của van cầu hơi piston

Van cầu hơi piston hoạt động dựa trên cơ chế di chuyển của piston bên trong thân van. Khi áp suất hơi hoặc chất lỏng tác động lên piston, nó sẽ di chuyển lên hoặc xuống, mở hoặc đóng lỗ van, từ đó điều chỉnh lưu lượng chất lỏng hoặc hơi đi qua. Cấu trúc của van bao gồm thân van, piston, và các bộ phận như lò xo. Khi van ở trạng thái đóng, piston được đẩy xuống, ngăn cản dòng chảy. Ngược lại, khi cần mở van, áp suất hoặc lực kéo sẽ làm piston di chuyển lên, cho phép dòng chảy đi qua, nhờ đó van có khả năng kiểm soát dòng chảy một cách chính xác.

III. Thông số kĩ thuật của van cầu hơi

THÔNG SỐ KỸ THUẬT:

Kích thước: DN15 đến DN600.
Áp suất: Tối đa 1.0 – 4.0 MPa.
Nhiệt độ: -20°C đến 200°C.
Chất liệu: Thép, thép không gỉ, đồng, nhựa.
Kiểu kết nối: Mặt bích, ren, hàn.
Cơ chế: Điều khiển tay, điện, khí nén.
Hệ số dòng chảy (Kv): Khả năng lưu thông.
Tiêu chuẩn: ANSI, DIN, JIS, API.
Bảo hành: 12 tháng

IV. Phân loại van cầu hơi Piston phổ biến trên thị trường hiện nay

1. Phân loại van cầu hơi piston theo vật liệu chế tạo

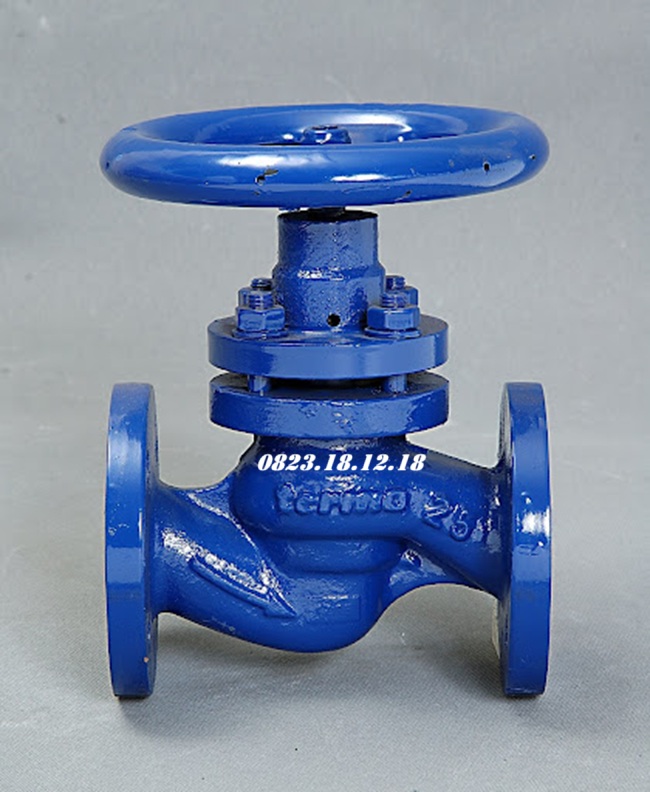

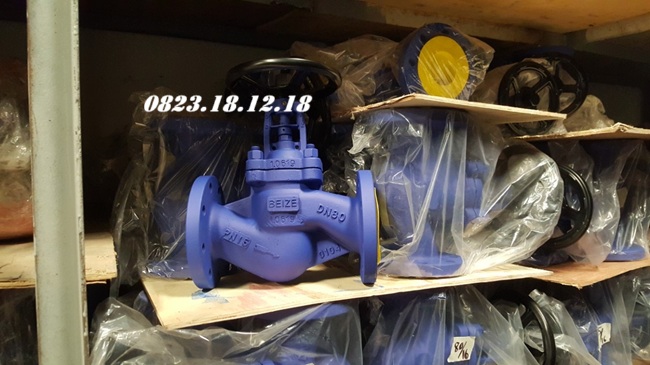

Van cầu hơi Piston gang: Dùng trong hệ thống áp suất và nhiệt độ trung bình, phổ biến trong ngành hơi nước, HVAC.

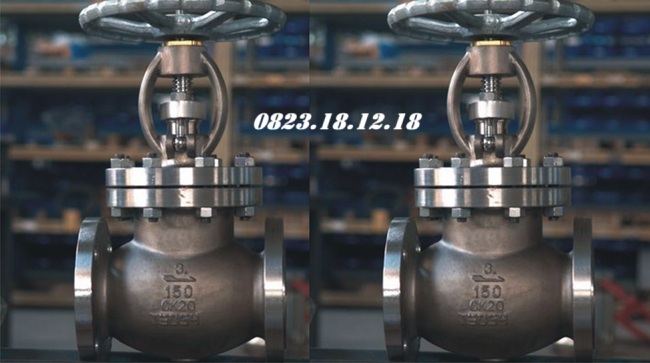

Van cầu hơi Piston thép: Chịu nhiệt độ và áp suất cao, thích hợp cho ngành dầu khí, hóa chất.

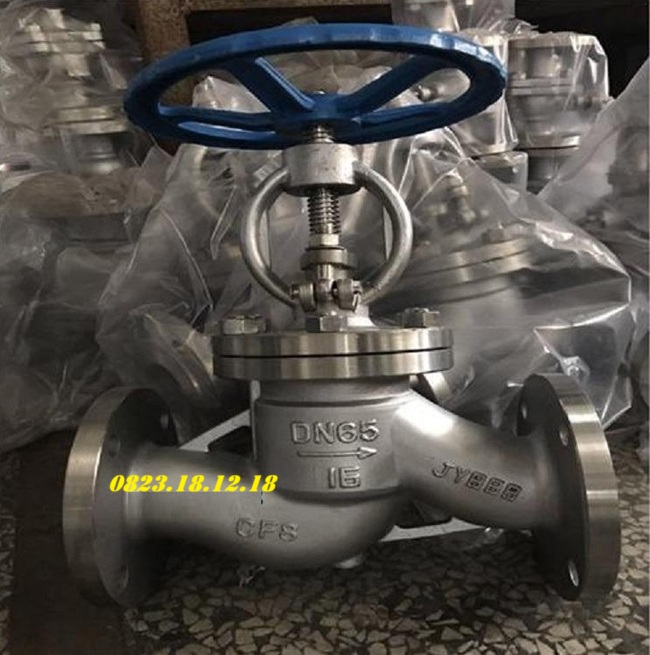

Van cầu hơi Piston inox: Chống ăn mòn tốt, dùng trong thực phẩm, dược phẩm, hóa chất có tính ăn mòn cao.

2. Phân loại theo phương thức điều khiển

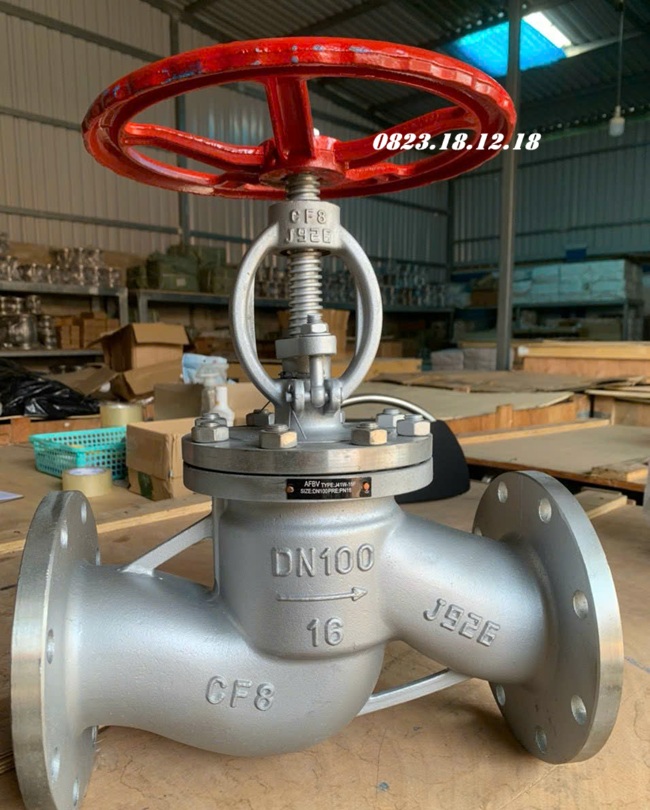

Van cầu hơi Piston tay quay: Điều khiển bằng tay, thường dùng cho hệ thống nhỏ.

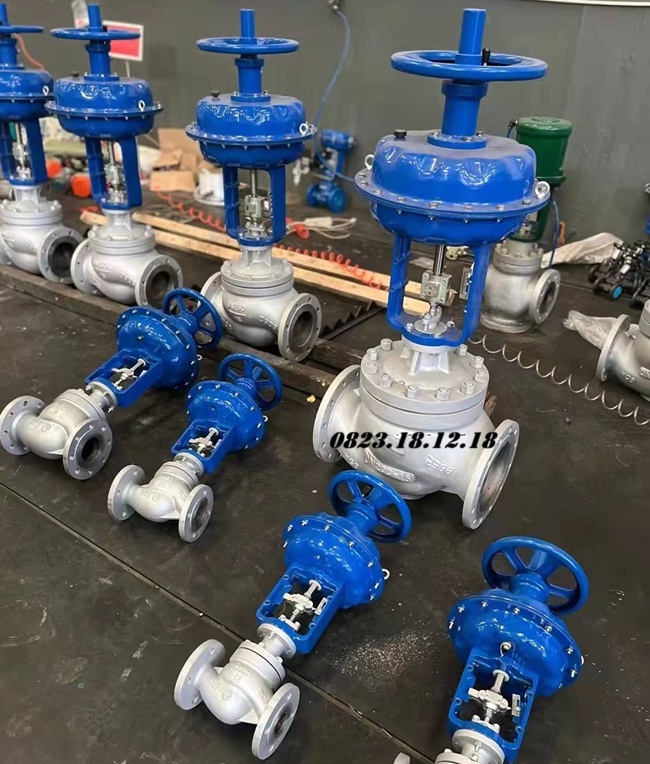

Van cầu hơi Piston điều khiển khí nén: Sử dụng bộ truyền động khí nén để đóng/mở tự động, phù hợp với hệ thống cần điều chỉnh lưu lượng liên tục.

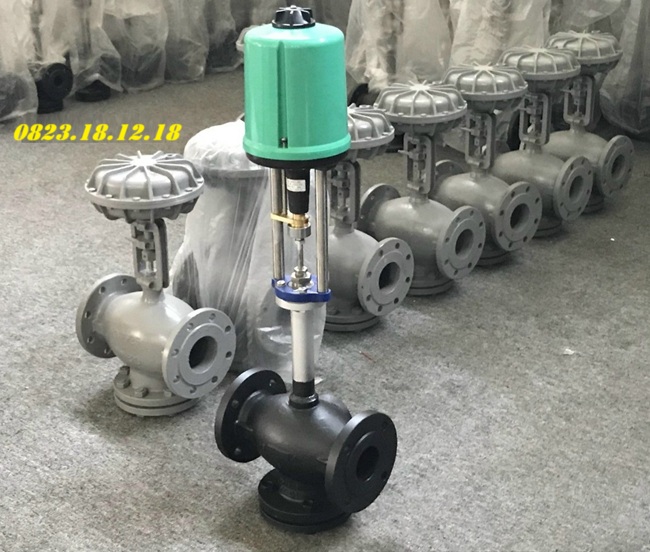

Van cầu hơi Piston điều khiển điện: Được tích hợp động cơ điện, dùng trong hệ thống tự động hóa yêu cầu kiểm soát chính xác.

3. Phân loại van cầu hơi piston theo kiểu kết nối

Van cầu hơi Piston lắp ren: Dùng cho hệ thống nhỏ, dễ lắp đặt và bảo trì.

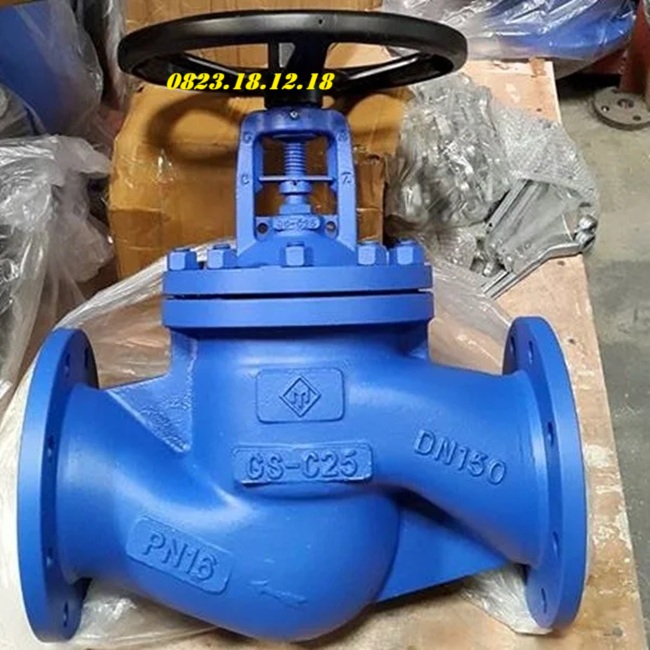

Van cầu hơi Piston lắp bích: Đảm bảo độ chắc chắn, phù hợp với hệ thống có áp suất cao.

4. Phân loại theo nguyên lý hoạt động

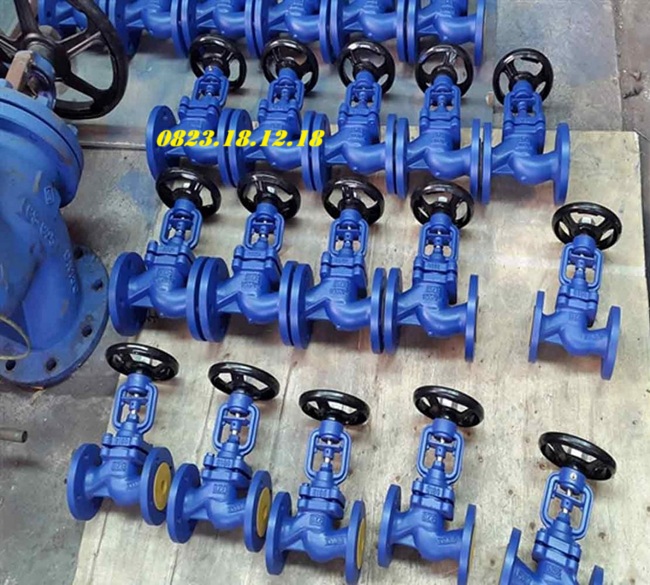

Van cầu hơi Piston dạng thường đóng: Mặc định ở trạng thái đóng, chỉ mở khi có lực tác động.
Van cầu hơi Piston dạng thường mở: Mặc định ở trạng thái mở, đóng lại khi có tác động từ bộ điều khiển.
Van cầu hơi Piston dạng hai chiều: Có thể điều chỉnh dòng chảy theo hai hướng.

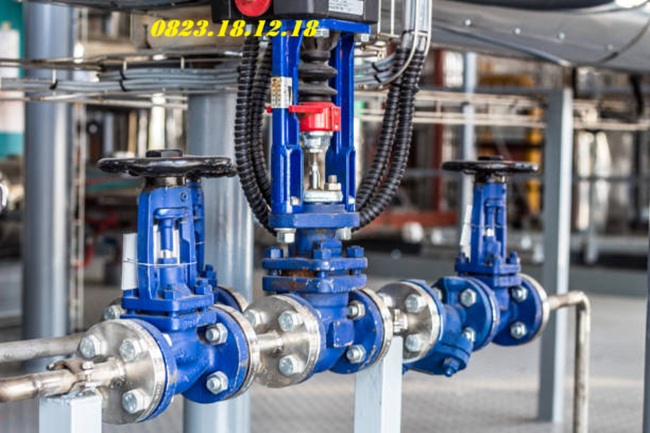

V. Ứng dụng của van cầu hơi Piston

Van cầu hơi Piston được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau:

Hệ thống HVAC: Van cầu hơi piston được sử dụng để điều chỉnh lưu lượng không khí và nước trong các hệ thống sưởi ấm, thông gió và điều hòa không khí. Chúng giúp duy trì nhiệt độ và độ ẩm trong các tòa nhà, đảm bảo môi trường sống và làm việc thoải mái cho người sử dụng.
Nhà máy điện: Trong các nhà máy phát điện, van cầu hơi piston quản lý dòng chảy của hơi nước trong hệ thống turbine. Chúng giúp tối ưu hóa hiệu suất của máy phát điện và đảm bảo an toàn trong quá trình vận hành, bằng cách điều chỉnh áp suất và lưu lượng hơi nước.
Ngành công nghiệp chế biến: Van cầu hơi piston được sử dụng để kiểm soát lưu lượng chất lỏng trong các quy trình sản xuất, từ thực phẩm đến hóa chất. Chúng đảm bảo rằng các nguyên liệu được cung cấp đúng lượng và đúng thời điểm, góp phần nâng cao hiệu quả sản xuất.
Hệ thống cấp nước: Trong các hệ thống cấp nước sinh hoạt và công nghiệp, van cầu hơi piston giúp điều chỉnh áp lực và lưu lượng nước. Điều này rất quan trọng để đảm bảo rằng nước được cung cấp ổn định và đủ cho nhu cầu sử dụng.
Ngành dầu khí: Van cầu hơi piston thường được sử dụng trong các hệ thống dẫn dầu và khí. Chúng đảm bảo an toàn và hiệu quả trong quá trình vận chuyển, bằng cách kiểm soát áp suất và lưu lượng chất lỏng trong các đường ống dẫn.
Hệ thống bơm: Trong các hệ thống bơm, van cầu hơi piston giúp kiểm soát dòng chảy, duy trì hiệu suất và bảo vệ thiết bị khỏi các điều kiện làm việc bất thường. Chúng cũng giúp ngăn ngừa hiện tượng tràn hoặc rò rỉ trong các ứng dụng công nghiệp.

VI. Lợi ích của việc sử dụng Van cầu hơi Piston

Việc sử dụng Van cầu hơi Piston mang lại nhiều lợi ích cho người dùng:

Tăng cường hiệu suất: Giúp tối ưu hóa quá trình điều khiển lưu lượng, từ đó tăng cường hiệu suất hoạt động của hệ thống.
Giảm thiểu rủi ro: Thiết kế an toàn giúp giảm thiểu khả năng rò rỉ hoặc hỏng hóc, đảm bảo an toàn cho người lao động.
Dễ dàng bảo trì: Cấu trúc đơn giản giúp việc bảo trì và sửa chữa trở nên dễ dàng hơn, tiết kiệm thời gian và chi phí.
Tiết kiệm năng lượng: Nhờ vào khả năng điều chỉnh chính xác lưu lượng, van giúp tiết kiệm năng lượng trong quá trình vận hành.

VII. Những lưu ý khi chọn mua Van cầu hơi Piston

Khi chọn mua van cầu hơi piston, có một số lưu ý quan trọng mà bạn nên cân nhắc để đảm bảo chọn được sản phẩm phù hợp với nhu cầu sử dụng. Dưới đây là những điểm cần lưu ý:

Chất liệu van: Lựa chọn chất liệu phù hợp với môi trường làm việc, như thép không gỉ cho môi trường ăn mòn hoặc nhôm cho trọng lượng nhẹ. Chất liệu cũng ảnh hưởng đến độ bền và tuổi thọ của van.
Kích thước và tiêu chuẩn: Xác định kích thước của van phù hợp với đường ống và lưu lượng chất lỏng. Kiểm tra các tiêu chuẩn kỹ thuật (như ANSI, DIN) để đảm bảo van tương thích với hệ thống hiện tại.
Áp suất và nhiệt độ: Kiểm tra thông số áp suất và nhiệt độ mà van có thể chịu đựng. Chọn van có khả năng hoạt động trong các điều kiện khắc nghiệt nếu hệ thống yêu cầu.
Kiểu kết nối: Lựa chọn kiểu kết nối phù hợp với hệ thống ống dẫn, như kết nối ren, hàn, hoặc mặt bích. Đảm bảo rằng các kết nối này dễ dàng lắp đặt và bảo trì.
Cơ chế điều khiển: Xem xét loại cơ chế điều khiển của van, như điều khiển bằng tay, điện, hoặc khí nén. Lựa chọn kiểu điều khiển phù hợp với yêu cầu vận hành và tự động hóa của hệ thống.
Độ tin cậy và chất lượng: Chọn nhà sản xuất uy tín với sản phẩm đã được kiểm chứng chất lượng. Đọc các đánh giá và phản hồi từ người dùng trước đó để đảm bảo độ tin cậy.
Bảo trì và thay thế: Kiểm tra tính dễ dàng trong việc bảo trì và thay thế các bộ phận của van. Một van dễ bảo trì sẽ giúp tiết kiệm thời gian và chi phí trong quá trình vận hành.
Giá cả: Cuối cùng, so sánh giá cả giữa các nhà cung cấp. Tuy nhiên, không nên chỉ dựa vào giá rẻ mà bỏ qua chất lượng và tính năng của van.

VIII. Báo giá sản phẩm van cầu hơi piston

Công ty TNHH Thietbidients là đơn vị chuyên cung cấp van cầu hơi piston chính hãng, đảm bảo chất lượng cao, đáp ứng tiêu chuẩn kỹ thuật khắt khe trong ngành công nghiệp. Sản phẩm của chúng tôi được sản xuất từ các vật liệu bền bỉ như inox, gang, thép, phù hợp với hệ thống hơi nóng, khí nén, dầu nóng và các ứng dụng công nghiệp khác. Với thiết kế đặc biệt, van cầu hơi piston giúp kiểm soát lưu lượng chính xác, vận hành ổn định và có độ bền vượt trội.

Giá van cầu hơi dạng piston phụ thuộc vào chất liệu, kích thước và số lượng đặt hàng. Công ty chúng tôi cam kết cung cấp sản phẩm chính hãng – giá tốt – đầy đủ chứng nhận CO, CQ đầy đủ. Để nhận báo giá chi tiết và ưu đãi tốt nhất, vui lòng liên hệ ngay với chúng tôi ngay hôm nay!
