Van bướm là gì? Cấu tạo, chức năng, nguyên lý và báo giá

1. Đôi nét chung về van bướm

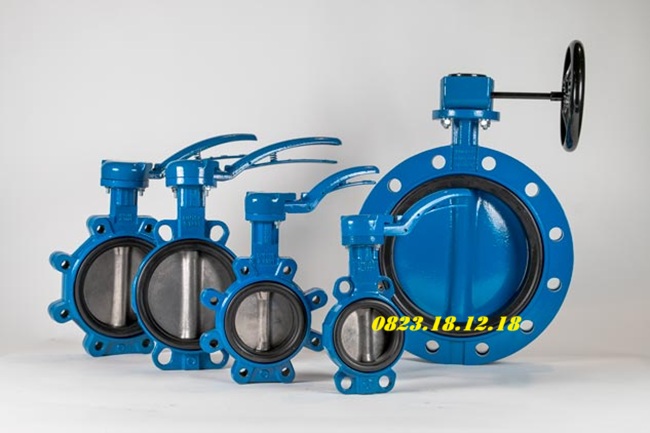

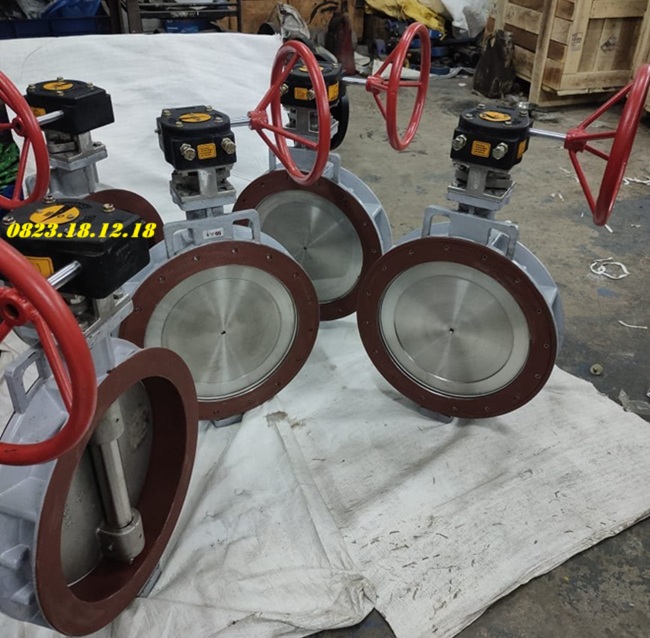

Định nghĩa van bướm

Van bướm (Butterfly Valve) là thiết bị cơ học dùng để điều khiển dòng chảy của chất lỏng hoặc khí trong hệ thống đường ống. Thiết kế đặc trưng với một đĩa tròn (cánh van) xoay quanh trục giữa thân van, giúp đóng, mở hoặc điều tiết dòng lưu chất một cách linh hoạt.

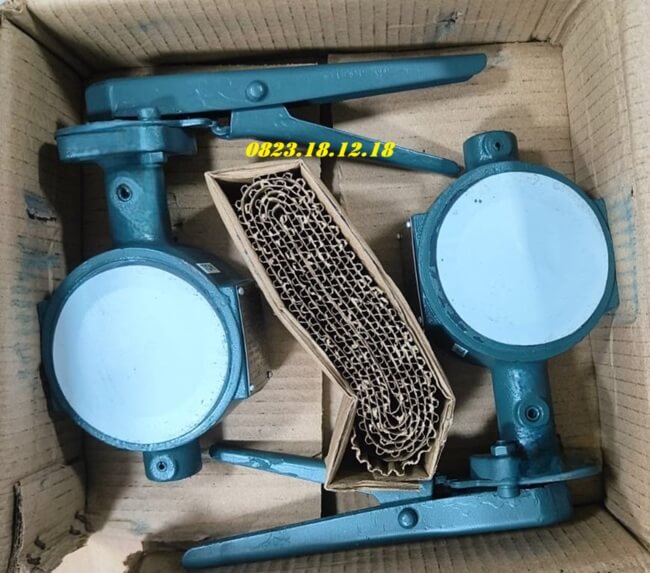

Van cánh bướm có khả năng đóng mở nhanh (chỉ 1/4 vòng quay), kích thước gọn nhẹ, dễ lắp đặt và bảo trì. Đây là một trong những loại van phổ biến nhất hiện nay nhờ hiệu quả chi phí cao và khả năng vận hành đơn giản.

Ứng dụng phổ biến của van bướm

Van dạng cánh bướm được sử dụng rộng rãi trong các lĩnh vực như:

– Cấp thoát nước dân dụng và công nghiệp

– Hệ thống xử lý nước thải

– Ngành thực phẩm – đồ uống – dược phẩm

– Ngành hóa chất, hóa dầu

– PCCC (Phòng cháy chữa cháy)

– Ngành năng lượng, nhiệt điện, thủy điện

– HVAC (hệ thống điều hòa – thông gió)

Vì sao nên sử dụng van bướm?

– Giá thành rẻ hơn nhiều so với van bi hoặc van cổng ở cùng kích thước

– Thiết kế nhỏ gọn, phù hợp với không gian hẹp

– Dễ điều khiển – có thể vận hành bằng tay, điện hoặc khí nén

– Phù hợp với nhiều loại lưu chất (nước, khí, dầu, hóa chất…)

2. Cấu tạo và nguyên lý hoạt động của van bướm

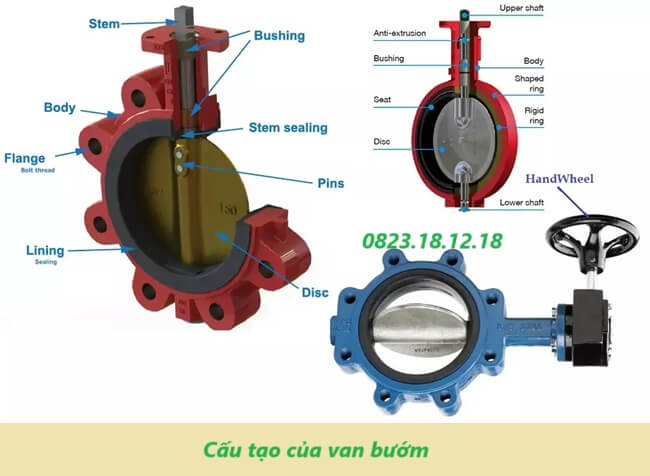

2.1. Cấu tạo của van bướm

Một van cánh bướm tiêu chuẩn gồm các bộ phận chính như sau:

– Thân van (Body): Là phần khung bảo vệ và gắn kết với đường ống, thường được làm từ gang, inox, nhựa hoặc thép. Có 3 dạng lắp phổ biến: Wafer, Lug, Mặt bích (Flange).

– Đĩa van/cánh van (Disc): Cánh van dạng tròn dẹt, làm nhiệm vụ đóng/mở hoặc điều tiết dòng chảy. Vật liệu đĩa có thể là inox, nhôm, gang mạ, thép không gỉ.

– Trục van (Stem): Kết nối giữa tay quay/motor điều khiển và đĩa van, chịu tải lớn khi vận hành.

– Gioăng làm kín (Seat/Gasket): Được làm từ cao su EPDM, NBR, PTFE… giúp van kín hoàn toàn khi đóng, không bị rò rỉ.

– Bộ điều khiển: Có thể là tay gạt, tay quay, điện (motor) hoặc khí nén

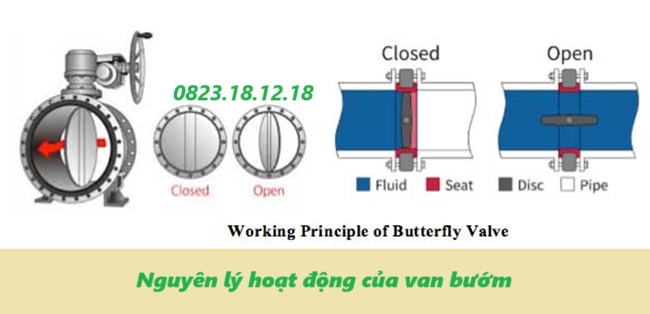

2.2. Nguyên lý hoạt động của van bướm

Nguyên lý hoạt động của van bướm dựa trên cơ chế xoay một đĩa tròn (gọi là cánh van) quanh trục giữa thân van để điều khiển dòng chảy của chất lỏng hoặc khí trong đường ống.

Khi van ở trạng thái mở, đĩa xoay song song với dòng chảy, cho phép lưu chất đi qua gần như hoàn toàn. Khi đóng, đĩa quay một góc 90 độ để vuông góc với dòng chảy, chặn lại hoàn toàn hoặc một phần tùy theo nhu cầu điều tiết.

Điểm đặc biệt là van bướm công nghiệp có thể đóng/mở nhanh chóng chỉ với 1/4 vòng quay (90 độ), mang lại hiệu quả cao trong vận hành. Ngoài ra, đĩa van còn có thể dừng ở nhiều góc khác nhau để điều chỉnh lưu lượng, giúp van kiểu cánh bướm trở thành một thiết bị vừa có chức năng đóng/mở, vừa điều tiết linh hoạt.

3. Ưu điểm nổi bật của van bướm

Van dạng cánh bướm là một trong những dòng van công nghiệp được sử dụng phổ biến nhất hiện nay nhờ sở hữu nhiều ưu điểm vượt trội. Dưới đây là những điểm nổi bật khiến van cánh bướm trở thành lựa chọn ưu tiên trong nhiều hệ thống cấp thoát nước, HVAC, xử lý nước thải, dầu khí và công nghiệp hóa chất:

– Ưu điểm có thiết kế nhỏ gọn, tiết kiệm không gian

Van kiểu cánh bướm có thiết kế thân mỏng, đĩa van nằm trong lòng ống nên chiếm rất ít diện tích lắp đặt. So với các loại van khác như van cổng hay van bi, van cánh bướm nhẹ hơn, nhỏ gọn hơn nhiều, rất phù hợp với những vị trí có không gian hạn chế.

– Ưu điểm trọng lượng nhẹ, dễ vận chuyển và lắp đặt

Nhờ cấu tạo đơn giản và vật liệu tối ưu, butterfly Valve thường nhẹ hơn đáng kể so với các loại van cùng kích thước, giúp giảm chi phí vận chuyển, dễ thi công, đặc biệt với các hệ thống ống lớn hoặc trên cao.

– Ưu điểm chi phí hợp lý, hiệu quả kinh tế cao

Butterfly Valve có giá thành tương đối thấp so với nhiều loại van công nghiệp khác, tiết kiệm chi phí nhưng vẫn đảm bảo hiệu quả điều tiết và đóng/mở dòng chảy.

– Ưu điểm đóng/mở nhanh chóng, dễ điều khiển

Van bướm công nghiệp chỉ cần xoay tay gạt hoặc cơ cấu truyền động một góc 90 độ để đóng hoặc mở hoàn toàn, giúp tiết kiệm thời gian thao tác, đặc biệt phù hợp với các hệ thống cần đóng/mở thường xuyên.

– Ưu điểm lưu lượng dòng chảy lớn, ít bị tổn thất áp

Đĩa van mỏng, thiết kế dạng tròn đồng tâm giúp dòng chảy đi qua ít bị cản trở. Nhờ đó, van cho phép lưu lượng lớn và hạn chế tổn thất áp suất trên đường ống.

– Ưu điểm đa dạng về kích thước và vật liệu

Van có đầy đủ kích thước từ DN50 đến DN1200, đáp ứng nhu cầu sử dụng từ dân dụng đến công nghiệp nặng.

– Ưu điểm dễ dàng bảo trì và thay thế linh kiện

Cấu tạo đơn giản giúp việc tháo lắp, bảo trì hoặc thay thế các bộ phận của van bướm công nghiệp dễ dàng hơn so với các loại van có cấu tạo phức tạp.

Việc bảo trì đúng cách còn giúp kéo dài tuổi thọ van lên đến 5–10 năm tùy môi trường sử dụng.

4. Phân loại van bướm

4.1. Phân loại van bướm theo cơ chế điều khiển

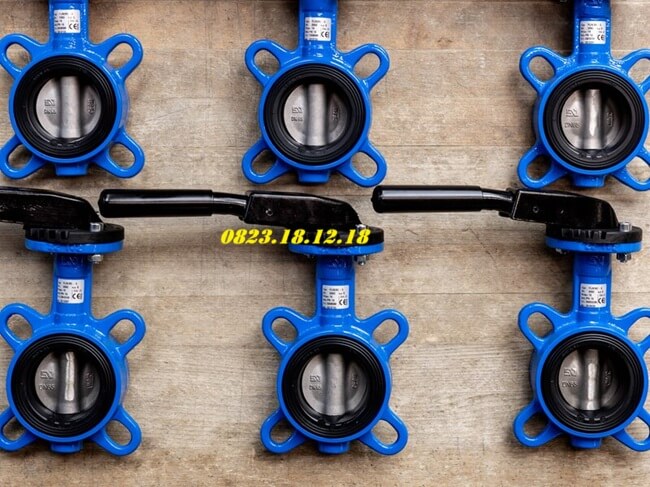

– Van cánh bướm tay gạt: Dễ sử dụng, phù hợp với hệ thống nhỏ, giá rẻ

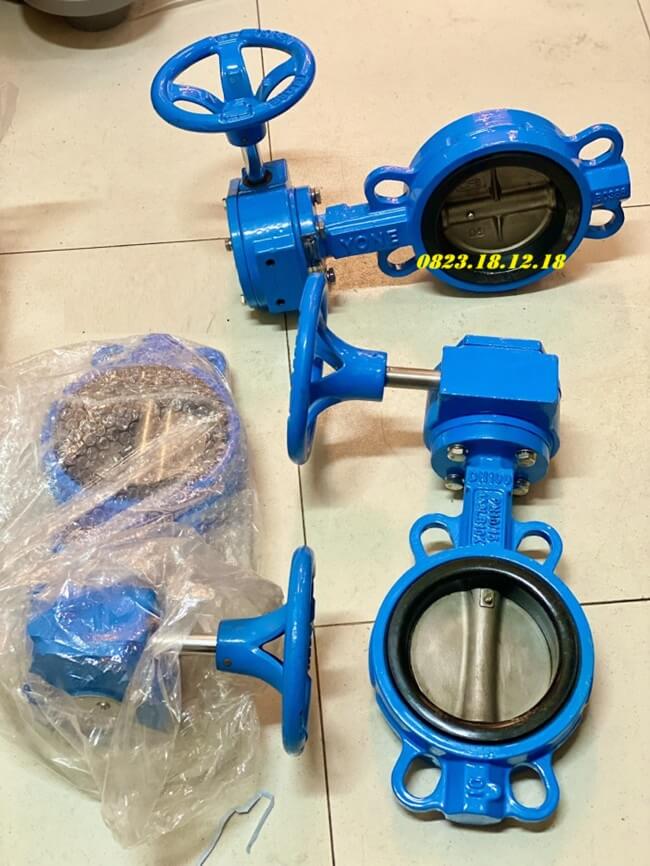

– Van cánh bướm tay quay: Dễ thao tác, phù hợp đường ống lớn

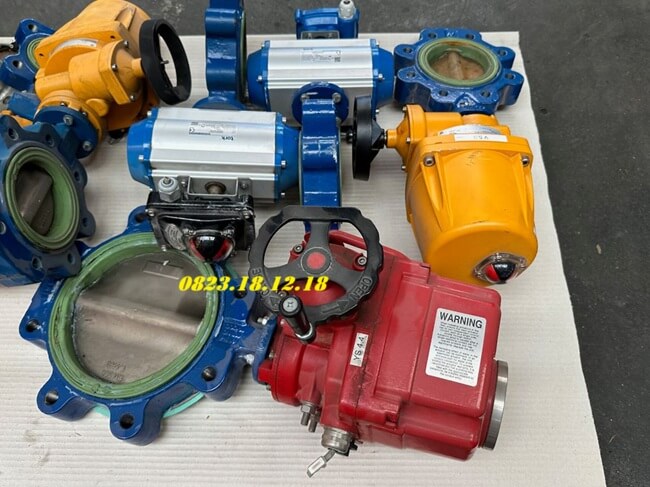

– Van cánh bướm điều khiển điện: Tự động hóa, điều khiển từ xa, thường dùng trong nhà máy

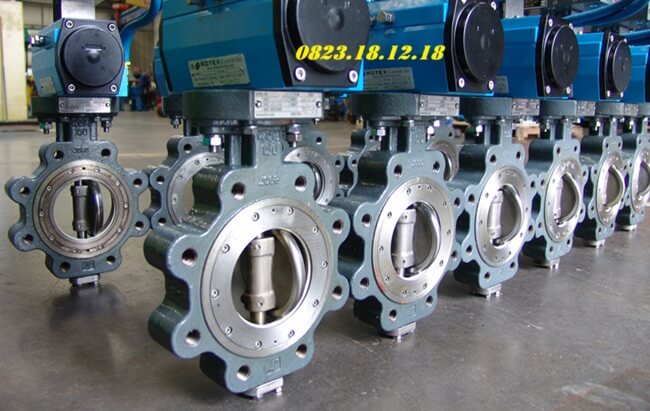

– Van cánh bướm điều khiển khí nén: (Điều khiển ON/OFF hoặc điều khiển tuyến tính) Đóng mở nhanh, phù hợp môi trường nguy hiểm (cháy nổ)

4.2. Phân loại van bướm theo vật liệu chế tạo

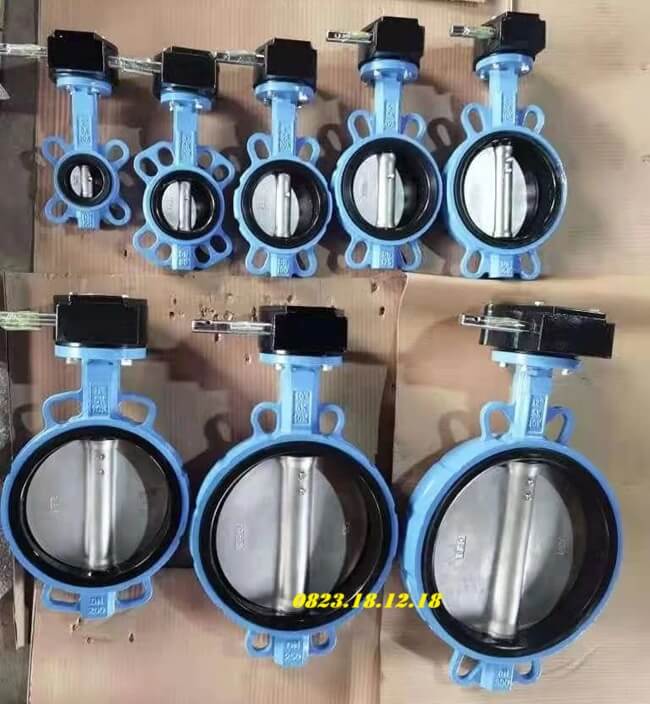

– Van gang dạng cánh bướm: Phổ biến nhất, giá rẻ, dùng cho nước sạch và nước thải

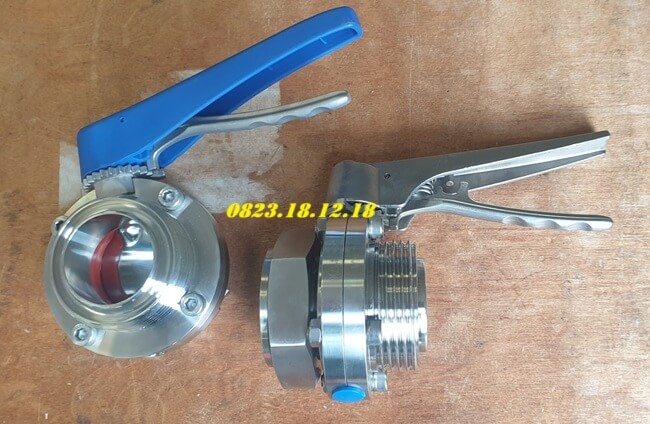

– Van inox dạng cánh bướm: Chịu ăn mòn tốt, dùng trong thực phẩm, dược phẩm, hóa chất

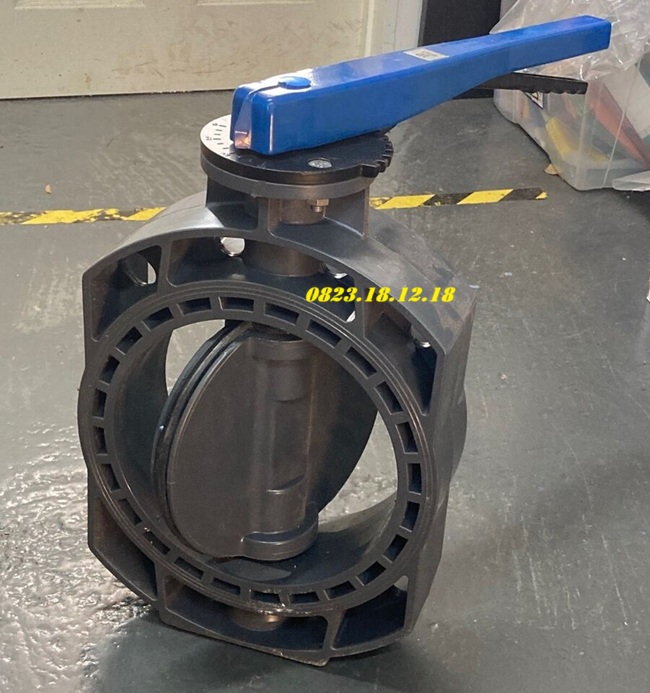

– Van nhựa dạng cánh bướm: Nhẹ, chịu được hóa chất nhẹ, dùng trong hồ bơi, xử lý nước

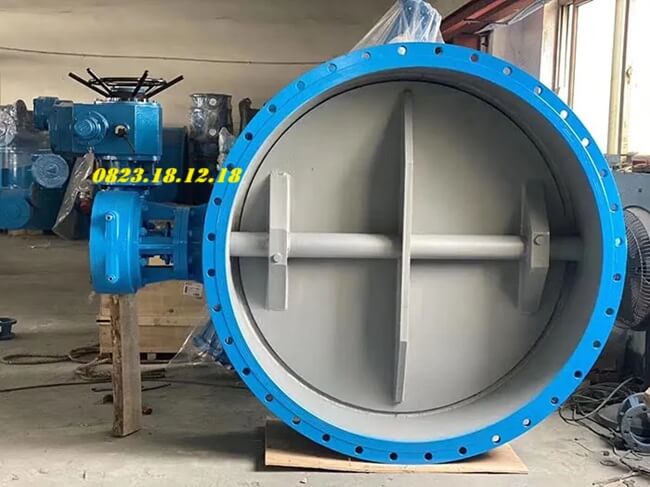

– Van thép dạng cánh bướm: Dùng cho áp lực cao, trong dầu khí, nhiệt điện

4.3. Phân loại van bướm theo kiểu kết nối

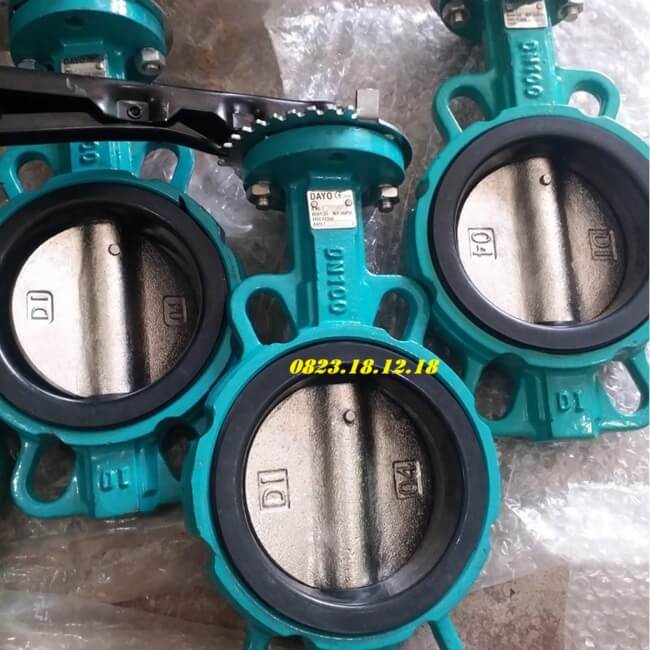

– Van cánh bướm dạng Wafer: Kẹp giữa hai mặt bích, thông dụng và gọn nhẹ

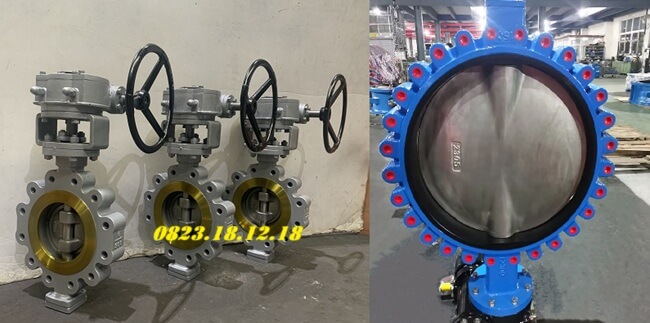

– Van cánh bướm dạng Lug: Có tai ren kết nối trực tiếp với mặt bích, tháo lắp từng bên

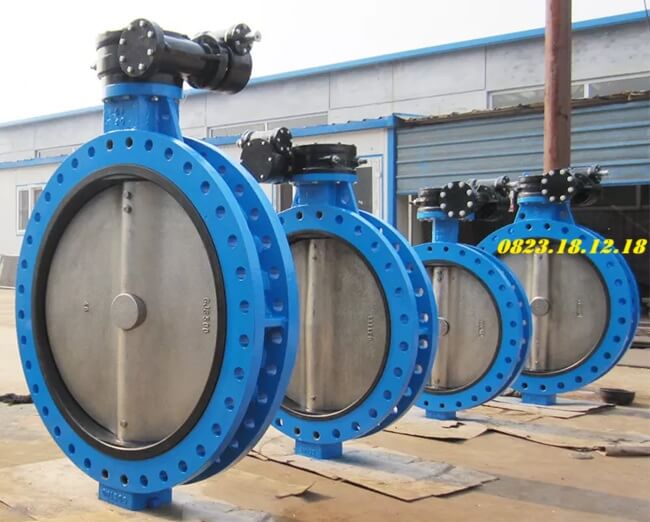

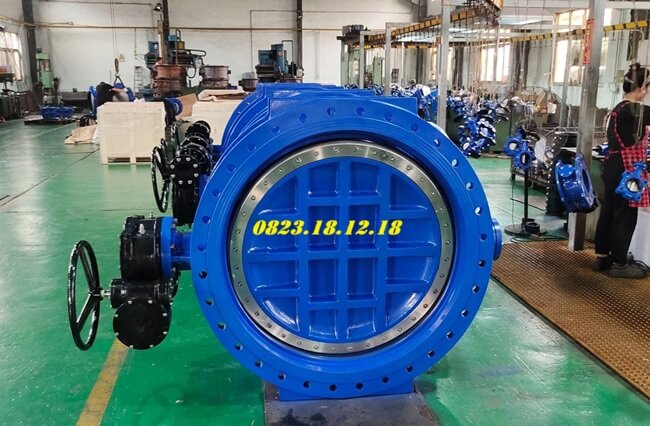

– Van cánh bướm mặt bích (Flanged): Gắn trực tiếp vào mặt bích đường ống, chắc chắn nhất

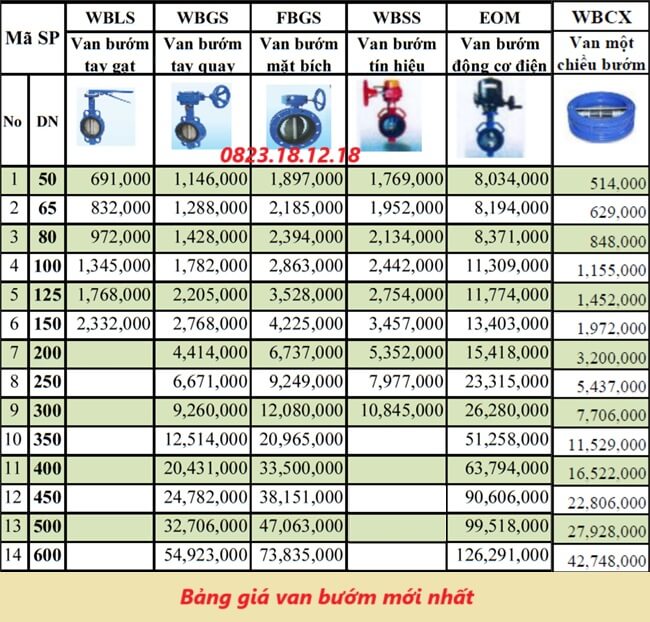

5. Bảng giá van bướm mới nhất

Lưu ý: Giá chỉ mang tính tham khảo và có thể thay đổi theo thời điểm, hãng sản xuất và yêu cầu kỹ thuật. Để nhận báo giá chính xác, vui lòng liên hệ trực tiếp với Công Ty TNHH THIẾT BỊ ĐIỆN TS chúng tôi.

6. Hướng dẫn lắp đặt và bảo trì van bướm

Để đảm bảo van dạng cánh bướm hoạt động hiệu quả, bền bỉ và an toàn, việc lắp đặt đúng kỹ thuật và bảo trì định kỳ là điều cần thiết. Dưới đây là hướng dẫn chi tiết giúp bạn thực hiện dễ dàng, kể cả với người chưa có nhiều kinh nghiệm.

6.1 Hướng dẫn lắp đặt van bướm

Bước 1. Chuẩn bị trước khi lắp đặt

– Kiểm tra kỹ van trước khi lắp: Đảm bảo van không bị móp méo, trầy xước, đĩa van đóng kín, không có bụi bẩn hoặc vật thể lạ bên trong.

– Làm sạch bề mặt mặt bích trên đường ống để đảm bảo kết nối kín khít, tránh rò rỉ.

– Đảm bảo kích thước van và mặt bích đường ống tương thích (về đường kính, tiêu chuẩn kết nối…).

– Với van cánh bướm điều khiển điện hoặc khí nén, cần chuẩn bị sẵn nguồn cấp phù hợp theo thông số kỹ thuật.

Bước 2. Tiến hành lắp đặt

– Đặt van cánh bướm vào đúng vị trí giữa hai mặt bích đường ống, đảm bảo trục van vuông góc với mặt phẳng ống.

– Lắp bulông theo thứ tự đối xứng chéo nhau và siết từ từ để đĩa van không bị kẹt hoặc lệch tâm.

– Trước khi siết chặt hoàn toàn, mở nhẹ van để đảm bảo đĩa van không chạm vào thành ống, tránh cong vênh đĩa van khi siết quá lực.

– Sau khi lắp xong, đóng van lại và kiểm tra độ kín, sự cân đối của đĩa van.

– Với van dạng cánh bướm điều khiển, kết nối dây tín hiệu hoặc ống khí theo sơ đồ, sau đó vận hành thử để kiểm tra.

Θ Một số lưu ý khi lắp đặt van bướm:

• Không hàn mặt bích khi van đã lắp sẵn để tránh cháy hoặc làm biến dạng phần làm kín.
• Không dùng lực quá mạnh khi siết bulông để tránh biến dạng thân van hoặc xô lệch đĩa van.
• Đảm bảo van ở trạng thái mở một phần trong quá trình lắp đặt để tránh kẹt đĩa.

6.2 Hướng dẫn bảo trì van bướm

Việc bảo trì van dạng cánh bướm định kỳ sẽ giúp tăng tuổi thọ thiết bị, đảm bảo vận hành ổn định và ngăn ngừa sự cố rò rỉ hay hư hỏng.

Kiểm tra định kỳ

– Kiểm tra tình trạng đóng/mở van có trơn tru hay không.

– Quan sát hiện tượng rò rỉ nước hoặc chất lỏng tại các vị trí kết nối mặt bích và trục van.

– Với van điều khiển điện/khí nén, kiểm tra độ nhạy tín hiệu điều khiển, nguồn cấp có ổn định không.

Vệ sinh bề mặt và bên trong van

– Tháo van ra để vệ sinh định kỳ (khoảng 6 tháng/lần hoặc tùy theo môi trường hoạt động).

– Lau sạch bụi bẩn, cặn bám trên đĩa van và thân van bằng khăn mềm hoặc nước sạch.

– Tránh dùng hóa chất mạnh nếu không rõ vật liệu gioăng hoặc lớp phủ bên trong van.

Bôi trơn trục van (nếu cần)

– Với các dòng van cánh bướm dạng tay quay cơ học, có thể bôi trơn trục để thao tác nhẹ hơn.

– Với van có điều khiển, chỉ cần vệ sinh định kỳ, không nên bôi trơn nếu không có hướng dẫn từ nhà sản xuất.

Thay thế gioăng hoặc bộ phận bị mòn

– Nếu phát hiện hiện tượng rò rỉ dù đã siết chặt, có thể gioăng làm kín đã bị mòn, cứng hoặc hư hại → cần thay thế.

– Trong một số trường hợp, cần thay cả đĩa van hoặc phần điều khiển khi bị hư hỏng nặng.

Θ Một số mẹo giúp tăng tuổi thọ van cánh bướm:

– Không để van ở trạng thái nửa mở – nửa đóng quá lâu trong thời gian dài.

– Tránh vận hành van khi trong ống có dị vật lớn dễ làm hư hỏng đĩa hoặc trục.

– Luôn lắp van tại vị trí dễ quan sát, dễ thao tác khi cần bảo trì, sửa chữa.

7. Câu hỏi thường gặp về van bướm

– Van bướm có dùng được cho nước thải không?

Có. Van cánh bướm bằng gang, inox có gioăng cao su EPDM hoặc NBR được dùng phổ biến trong hệ thống xử lý nước thải.

– Van bướm chịu được nhiệt độ/áp suất bao nhiêu?

Tùy chất liệu:

Gang + gioăng EPDM: max 120°C, áp suất 10-16 bar.

Inox + PTFE: lên đến 180°C, áp 25 bar. => Hãy tham khảo catalog kỹ thuật cụ thể của từng dòng van.

– Cách phân biệt van bướm wafer và lug?

Wafer: có kết cấu kẹp giữa hai mặt bích của đường ống.

Van không có tai bắt bulông độc lập, chỉ có các lỗ dẫn hướng để định vị trong quá trình lắp.

Lug: Có các tai lắp (lug) xung quanh thân van, được ren sẵn để bắt bulông trực tiếp từ từng mặt bích.

Có thể lắp van vào từng mặt bích riêng biệt, không cần lắp đồng thời cả hai bên như dạng wafer.
