Van dao khí nén 2 chiều

Van dao khí nén 2 chiều là một trong những thiết bị quan trọng trong các hệ thống xử lý vật liệu rắn, bột, xi măng, hóa chất và nhiều ngành công nghiệp khác. Với thiết kế đóng mở nhanh và hiệu suất cao, van dao khí nén giúp kiểm soát dòng chảy của nguyên liệu một cách chính xác, tối ưu hóa quy trình sản xuất.

Trong bài viết này, chúng ta sẽ cùng tìm hiểu về van dao khí nén 2 chiều, nguyên lý hoạt động, ứng dụng và cách lựa chọn sản phẩm phù hợp cho hệ thống của bạn.

1. Van dao khí nén 2 chiều là gì?

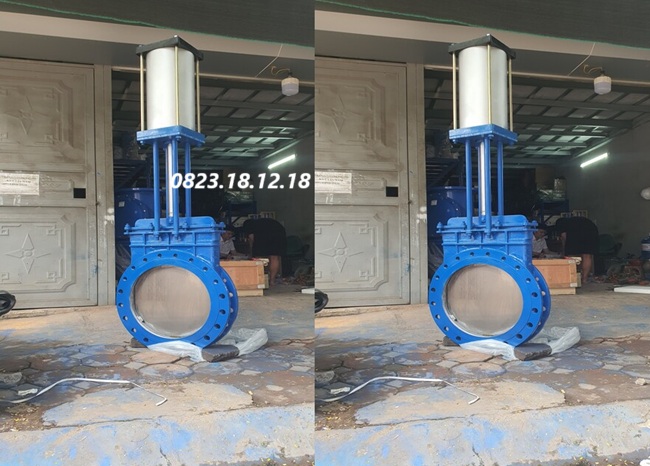

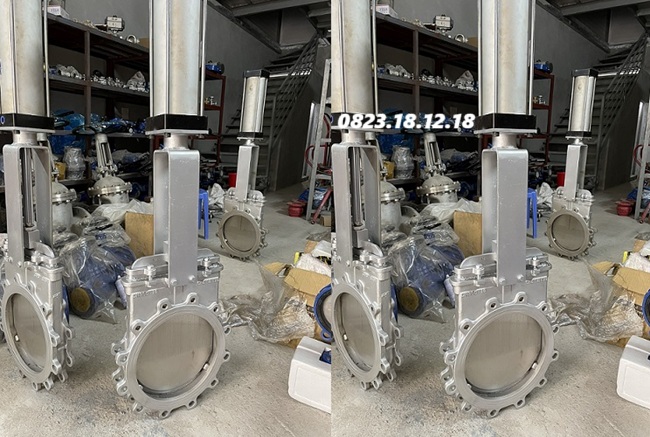

Van dao khí nén 2 chiều là loại van sử dụng xy lanh khí nén để điều khiển tấm dao cắt bên trong, giúp đóng mở dòng chảy của nguyên liệu một cách nhanh chóng. Loại van này thường được ứng dụng trong các hệ thống vận chuyển vật liệu khô, như bột, hạt, xi măng, thức ăn chăn nuôi và hóa chất.

Van dao khí nén có thiết kế chắc chắn, chịu được áp lực cao, phù hợp cho các môi trường làm việc khắc nghiệt.

2. Cấu tạo và nguyên lý hoạt động của van dao khí nén 2 chiều

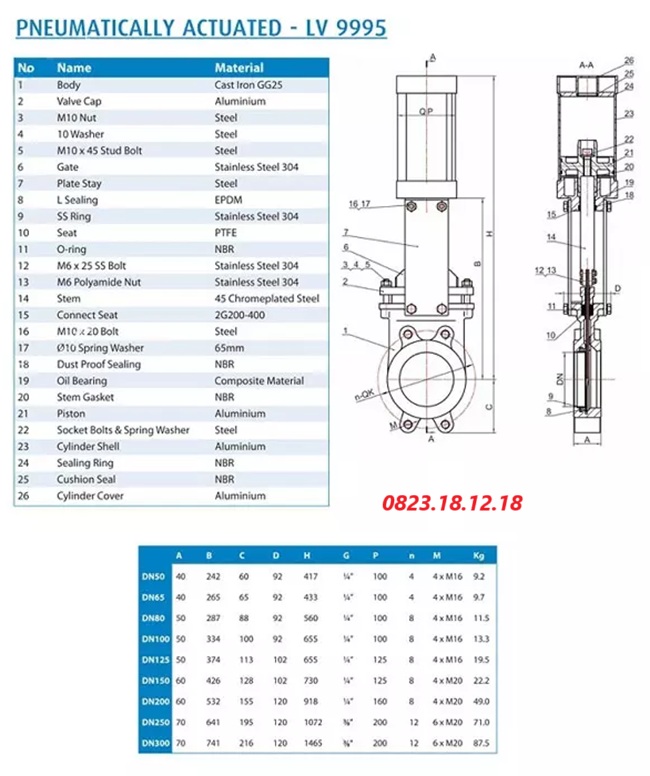

2.1 Cấu tạo của van dao khí nén 2 chiều

Cấu tạo của van dao khí nén 2 chiều gồm:

• Thân van: được làm từ gang, thép không gỉ hoặc inox, có độ bền cao và khả năng chống ăn mòn tốt. Van thường có thiết kế mặt bích hoặc lắp ren để kết nối với hệ thống đường ống, đảm bảo độ kín khít và hạn chế rò rỉ.
• Lưỡi dao (cửa van) là bộ phận quan trọng giúp kiểm soát dòng chảy bằng cách di chuyển lên xuống. Lưỡi dao thường được làm từ thép không gỉ hoặc hợp kim chống mài mòn, giúp cắt dòng vật liệu dễ dàng ngay cả khi có cặn bẩn hoặc bùn đặc.
• Bộ truyền động khí nén gồm xi-lanh khí nén và piston, hoạt động bằng áp suất khí để nâng/hạ lưỡi dao. Hệ thống này có thể hoạt động theo hai chế độ: tác động đơn (dùng khí nén để mở, đóng bằng lò xo) hoặc tác động kép (sử dụng khí nén để cả mở và đóng).
• Gioăng làm kín được làm từ cao su NBR, EPDM hoặc PTFE, có nhiệm vụ ngăn rò rỉ và đảm bảo độ kín của van. Nhờ gioăng làm kín chất lượng cao, van có thể hoạt động ổn định ngay cả trong môi trường áp suất cao.
• Thanh dẫn hướng giúp lưỡi dao di chuyển ổn định theo phương thẳng đứng, hạn chế tình trạng lệch hoặc kẹt trong quá trình đóng/mở. Điều này giúp tăng độ bền của van và đảm bảo hoạt động trơn tru trong thời gian dài.
• Cổng cấp khí nén là nơi kết nối với hệ thống khí nén để cung cấp áp suất vận hành cho bộ truyền động. Tùy vào thiết kế của hệ thống, cổng khí có thể được lắp đặt ở nhiều vị trí khác nhau để tối ưu hóa việc điều khiển.

2.2  Nguyên lý hoạt động của van dao khí nén 2 chiều

Van dao khí nén 2 chiều hoạt động dựa trên áp lực khí nén để điều khiển lưỡi dao di chuyển lên xuống, giúp kiểm soát dòng chảy của vật liệu qua hệ thống ống dẫn. Khi khí nén được cấp vào xi-lanh, áp suất sẽ đẩy piston di chuyển, kéo theo lưỡi dao mở hoặc đóng van một cách nhanh chóng.

Khi van ở trạng thái mở, khí nén đi vào xi-lanh và tạo lực đẩy piston đi lên. Lưỡi dao sẽ được kéo lên hoàn toàn, tạo không gian để vật liệu (bột, hạt, bùn hoặc chất lỏng) chảy qua dễ dàng. Trạng thái này duy trì cho đến khi có lệnh đóng van.

Khi van ở trạng thái đóng, khí nén sẽ được cấp vào đầu còn lại của xi-lanh (đối với van tác động kép) hoặc khí nén bị ngắt (đối với van tác động đơn). Piston di chuyển xuống, kéo theo lưỡi dao hạ xuống và cắt ngang dòng chảy, ngăn không cho vật liệu tiếp tục lưu thông.

Đối với van tác động đơn, lò xo hồi sẽ giúp đẩy piston về vị trí ban đầu khi khí nén bị ngắt, đảm bảo van tự động đóng hoặc mở tùy theo thiết kế. Trong khi đó, van tác động kép yêu cầu khí nén cấp vào cả hai đầu xi-lanh để điều khiển quá trình đóng/mở một cách linh hoạt.

3. Ưu điểm của van dao khí nén 2 chiều

– Đóng mở nhanh: Hệ thống khí nén giúp van hoạt động trơn tru, nhanh chóng, giảm thiểu thời gian chờ đợi.

– Hiệu suất cao: Kiểm soát dòng chảy hiệu quả, giảm thất thoát nguyên liệu.

– Độ bền cao: Chất liệu chế tạo từ thép không gỉ, hợp kim nhôm hoặc gang giúp van chịu được môi trường khắc nghiệt.

– Dễ dàng lắp đặt và bảo trì: Thiết kế đơn giản, dễ dàng tích hợp vào hệ thống hiện có.

– An toàn: Van hoạt động ổn định, giảm nguy cơ hỏng hóc trong quá trình sản xuất.

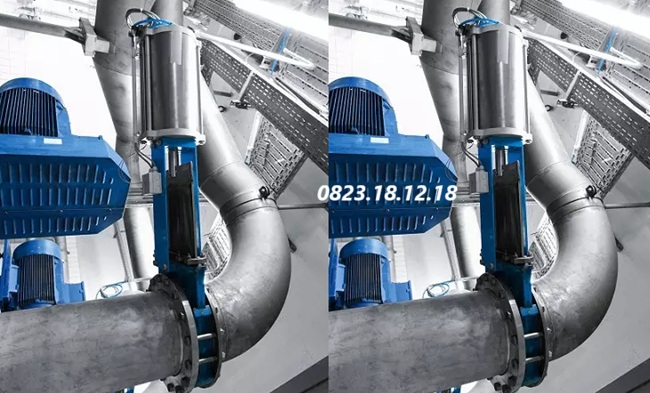

4. Ứng dụng của van dao khí nén 2 chiều

Van dao điều khiển khí nén 2 chiều được sử dụng phổ biến trong nhiều ngành công nghiệp, bao gồm:

– Ngành xi măng: Kiểm soát dòng chảy của xi măng trong hệ thống silo và băng tải.

– Ngành thực phẩm: Dùng để kiểm soát nguyên liệu dạng bột như bột mì, đường, sữa bột.

– Ngành hóa chất: Sử dụng trong hệ thống dẫn hóa chất dạng bột và hạt.

– Ngành luyện kim: Ứng dụng trong quá trình vận chuyển bột kim loại.

– Ngành xử lý chất thải: Kiểm soát dòng chảy của tro, bụi và các vật liệu khô khác.

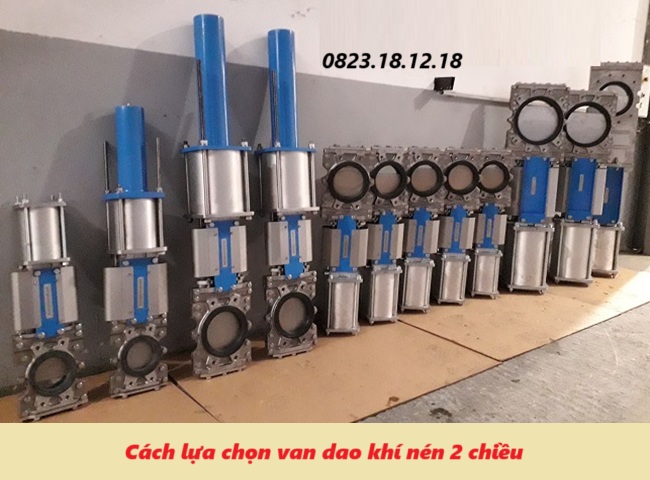

5. Cách lựa chọn van dao khí nén 2 chiều phù hợp

Khi chọn mua van dao điều khiển khí nén 2 chiều, bạn cần lưu ý các yếu tố sau:

– Kích thước đường ống: Chọn loại van có đường kính phù hợp với hệ thống.

– Chất liệu van: Đối với môi trường khắc nghiệt, nên chọn van bằng inox hoặc hợp kim chịu mài mòn.

– Áp suất khí nén: Đảm bảo hệ thống khí nén có thể cung cấp đủ áp lực để van hoạt động trơn tru.

– Tính năng bổ sung: Một số loại van có cảm biến vị trí để giám sát trạng thái đóng/mở.

– Thương hiệu và nhà cung cấp: Chọn sản phẩm từ các nhà sản xuất uy tín để đảm bảo chất lượng và độ bền.

6. Báo giá van dao khí nén 2 chiều

Van dao khí nén 2 chiều là một thiết bị quan trọng cho các hệ thống xử lý vật liệu rắn, giúp kiểm soát dòng chảy chính xác, đóng mở nhanh và nâng cao hiệu suất vận hành. Việc lựa chọn và sử dụng đúng loại van sẽ giúp tối ưu hóa quy trình sản xuất, giảm chi phí bảo trì và tăng độ bền thiết bị.

Nếu bạn đang tìm kiếm van dao điều khiển khí nén 2 chiều chất lượng cao, hãy liên hệ ngay với Công Ty TNHH Thiết Bị Điện TS để được tư vấn và báo giá tốt nhất!
