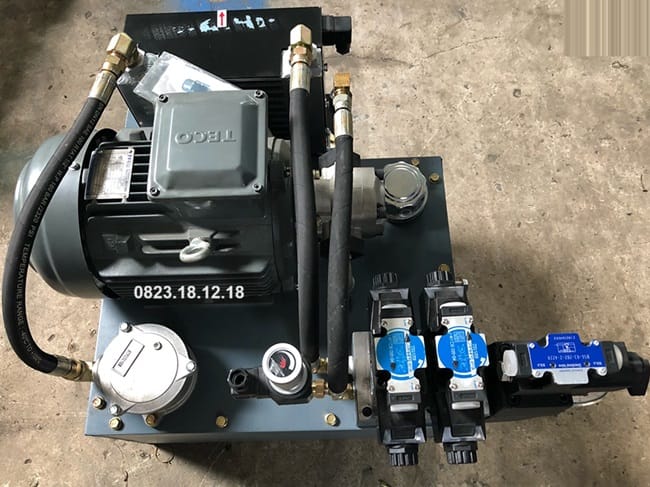

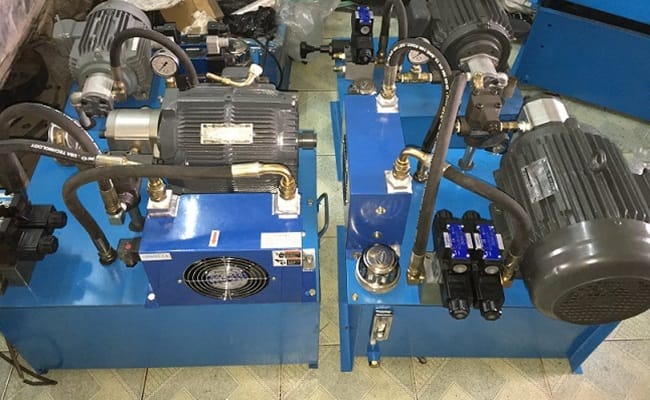

Bộ nguồn thủy lực

I. Bộ nguồn thủy lực là gì?

Bộ nguồn thuỷ lực là một thiết bị quan trọng trong hệ thống cơ khí và công nghiệp, đóng vai trò quan trọng trong việc tạo ra và điều khiển áp suất thuỷ lực để thực hiện các chức năng chuyển động và vận hành của các thiết bị khác trong hệ thống. Trong bài viết này, chúng ta sẽ tìm hiểu về cấu tạo, ứng dụng, ưu điểm và nhược điểm của bộ nguồn thuỷ lực.

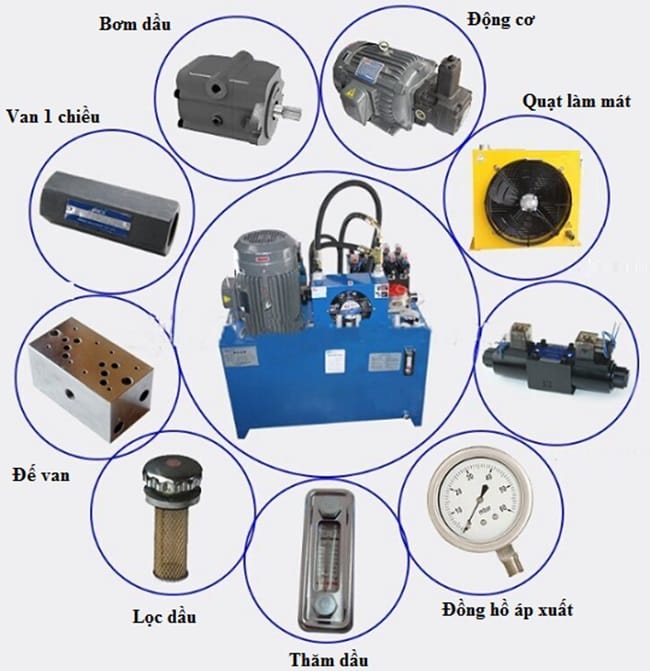

II. Cấu tạo của bộ nguồn thủy lực

Dưới đây là một đoạn văn mô tả về các thành phần chính của bộ nguồn thủy lực và vai trò của chúng:

• Thùng dầu (Tank oil): Là thiết bị chứa dầu và đồng thời có chức năng làm mát dầu, phục vụ cho quá trình hoạt động của hệ thống.
• Động cơ điện (Electric Motor): Tạo chuyển động quay và truyền công suất cho bơm dầu. Công suất và tốc độ là hai thông số quan trọng của động cơ điện, ảnh hưởng trực tiếp đến hiệu suất làm việc của bơm dầu.
• Khớp nối (Coupling): Liên kết và truyền chuyển động từ động cơ sang bơm thủy lực. Có nhiều loại khớp nối như khớp NM, khớp xích và khớp G series, phù hợp với các ứng dụng khác nhau.
• Bơm dầu (Hydraulic Pump): Hút dầu từ thùng dầu và đẩy ra với áp suất cao. Có nhiều loại bơm dầu thủy lực như bơm bánh răng, bơm piston và bơm cánh gạt, tùy thuộc vào nhu cầu sử dụng.
• Lọc hút (Section filter): Lọc bẩn dầu trước khi vào bơm, giữ cho hệ thống hoạt động ổn định.
• Đế van (Manifold Block): Thiết bị lắp các van và linh kiện thủy lực chính, có các đường dầu để hoạt động theo sơ đồ thủy lực.
• Đồng hồ đo áp (Pressure gauge): Hiển thị áp suất hiện tại của dầu thủy lực. Thường được kết hợp với rơ le áp suất và cảm biến áp suất để giám sát hệ thống.
• Lọc dầu hồi (Return filter): Lọc các chất cặn bẩn trong dầu trên đường trở về, ngăn ngừa sự mòn của các linh kiện thủy lực.
• Van điện từ (Solenoid valve): Điều hướng dòng dầu cao áp để điều khiển xi lanh thủy lực tiến hoặc lùi, phụ thuộc vào ứng dụng cụ thể.

III. Nguyên lý hoạt động của Bộ nguông tủy lực

Nguyên lý hoạt động của bộ nguồn thủy lực gồm có 3 bước:

Bước 1: Khởi động động cơ điện

 Khi động cơ điện được khởi động, nó truyền chuyển động quay cho bơm thông qua khớp nối. Bơm sẽ hút dầu từ thùng và đẩy dầu ra đường đẩy của bơm thông qua lọc hút.

Bước 2: Tuần hoàn dầu

 Dầu từ đường đẩy của bơm sẽ đi qua van xả tải và tuần hoàn trong hệ thống, chờ tín hiệu điều khiển để thực hiện bước tiếp theo

Bước 3: Điều khiển cơ cấu chấp hành

 Khi có tín hiệu điều khiển để chạy cơ cấu chấp hành, van phân phối (van điện từ) sẽ được cấp điện. Đồng thời, van xả tải sẽ được ngắt để điều khiển dầu chạy tới xi lanh. Dầu hồi sẽ chạy từ đầu kia của xi lanh qua van phân phối, qua làm mát (nếu có), qua lọc hồi (nếu có) và trở lại thùng dầu.

III. Phân loại các bộ nguồn thủy lực

Bộ nguồn thủy lực là trái tim của hệ thống thủy lực và việc lựa chọn đúng loại bộ nguồn là quan trọng đối với hiệu suất và kết quả cuối cùng. Có nhiều cách phân loại bộ nguồn thủy lực, dựa trên các yếu tố quan trọng sau:

1. Phân loại theo Dẫn Động Bơm Dầu Thủy Lực

• Bộ Nguồn Thủy Lực Xoay Chiều 3 Pha: Được sử dụng trong các ứng dụng có đòi hỏi lớn về công suất và hiệu suất.
• Bộ Nguồn Thủy Lực Xoay Chiều 1 Pha: Phù hợp với các ứng dụng cần công suất trung bình.
• Bộ Nguồn Thủy Lực Một Chiều: Dành cho các ứng dụng cần ít công suất và độ ổn định.
• Bộ Nguồn Thủy Lực Chạy Bằng Động Cơ Nổ: Sử dụng trong các ứng dụng di động như các loại xe nâng hoặc xe cơ giới.

2. Phân loại theo Áp Suất Làm Việc

• Bộ Nguồn Với Áp Suất Làm Việc Tối Đa 70 bar: Thích hợp cho các ứng dụng nhẹ.
• Bộ Nguồn Với Áp Suất Làm Việc Tối Đa 140 bar: Đáp ứng nhu cầu trong nhiều ứng dụng công nghiệp.
• Bộ Nguồn Với Áp Suất Làm Việc Tối Đa 160 bar: Phù hợp cho các ứng dụng yêu cầu áp suất trung bình.
• Bộ Nguồn Với Áp Suất Làm Việc Tối Đa 250 bar: Dành cho các ứng dụng nặng và công nghiệp kháng nghiệt.
• Bộ Nguồn Với Áp Suất Làm Việc Tối Đa 350 bar: Đáp ứng nhu cầu áp suất cao trong các ứng dụng đặc biệt.
• Bộ Nguồn Với Áp Suất Làm Việc Tối Đa 700 bar: Được sử dụng trong các ứng dụng yêu cầu áp suất rất cao.

3. Phân loại theo Kết Cấu

• Bộ Nguồn Thủy Lực Cỡ Lớn (Trạm Nguồn Thủy Lực Trung Tâm): Dành cho các ứng dụng công nghiệp lớn với yêu cầu công suất cao và hiệu suất tối ưu.
• Bộ Nguồn Thủy Lực Cỡ Vừa: Phù hợp cho các ứng dụng công nghiệp trung bình.
• Bộ Nguồn Thủy Lực Cỡ Nhỏ: Thích hợp cho các ứng dụng nhẹ và không gian hạn chế.
• Bộ Nguồn Thủy Lực Servo: Được sử dụng trong các ứng dụng cần độ chính xác cao.
• Bộ Nguồn Thủy Lực Mini: Dành cho các ứng dụng nhỏ gọn và có yêu cầu về không gian.

IV. Ưu và nhược điểm của bộ nguồn thủy lực

Bộ nguồn thủy lực có những ưu điểm sau:

Tiếng ồn nhỏ và vận hành êm ái.

Giảm tiêu thụ điện năng thực tế lên đến 40% thông qua điều khiển tần số quay.

Vận hành dễ dàng và bảo trì thuận tiện, nhanh chóng, an toàn.

Vẫn hoạt động hiệu quả khi biến tần hoặc cảm biến áp suất gặp sự cố.

Có thể tùy chỉnh để phù hợp với yêu cầu và có giá thành tốt nhất.

Tuy nhiên, bộ nguồn thủy lực cũng có nhược điểm:

Linh kiện đầy đủ sẽ có giá đắt.

Dầu thủy lực có thể gây rò rỉ và làm dơ trong quá trình bảo dưỡng.

Dầu bẩn có thể gây nóng và hỏng các linh kiện quan trọng trong hệ thống. Vì vậy, cần chú ý sử dụng lọc dầu thường xuyên.

V. Báo giá sản phẩm bộ nguồn thủy lực

Công ty chúng tôi chuyên nhập khẩu và phân phối các sản phẩm phục vụ cho công nghiệp và đời sống

Xin vui lòng liên hệ với chúng tôi Hotline: 0823181218 hoặc email thietbidients97@gmail.com để được tư vấn và báo giá chi tiết nhất về sản phẩm Bộ nguồn thủy lực

Với chính sách bảo hành 12 tháng 1 đổi 1, và còn nhiều chế độ bảo hành tốt nhất. Chúng tôi luôn mang lại những sản phẩm tốt nhất để phục vụ khách hàng.
