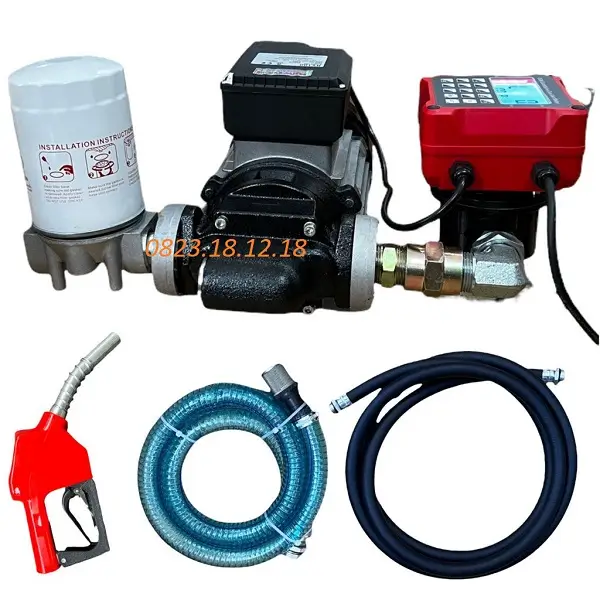

I. Giới thiệu chung về Hướng dẫn lắp đặt bộ kit bơm xăng dầu

Bộ kit bơm xăng dầu là một cụm thiết bị được thiết kế để hút, vận chuyển và cấp phát xăng dầu từ bồn chứa, phuy hoặc bể nhiên liệu đến phương tiện, máy móc và các thiết bị sử dụng nhiên liệu. Thay vì lắp đặt từng linh kiện riêng lẻ, các bộ phận trong kit được kết hợp thành một hệ thống hoàn chỉnh, giúp quá trình bơm nhiên liệu thuận tiện và dễ kiểm soát hơn.

Nói đơn giản, bộ kit bơm xăng dầu là giải pháp cấp phát nhiên liệu dạng đồng bộ, trong đó nhiều thiết bị được kết hợp với nhau để tạo thành một hệ thống bơm và cấp phát hoàn chỉnh. Thiết bị thường được ứng dụng cho bồn dầu, thùng phuy, xe bồn, gara, công trường, máy phát điện, phương tiện vận tải và các hệ thống sử dụng nhiên liệu nội bộ.

Tùy vào mục đích sử dụng, một bộ kit bơm xăng dầu có thể được trang bị máy bơm, dây hút, dây cấp, bộ lọc, van, súng bơm, đồng hồ đo lưu lượng và các đầu nối. Một số cấu hình sử dụng nguồn 12V, 24V hoặc 220V, phù hợp với nhiều hệ thống cấp phát nhiên liệu khác nhau.

Việc kết hợp nhiều bộ phận trong hệ thống thuận tiện cho việc kiểm soát lượng nhiên liệu, nhưng vẫn đề lặp đặt lại phức tạp hơn, lắp sai sẽ ảnh hưởng rất nhiều tới quá trình hoạt động, tuổi thọ của bộ kit và việc kiểm soát xăng dầu. Vì vậy, việc hiểu rõ cách lắp đặt bộ kit bơm xăng dầu là điều rất cần thiết.

Hướng dẫn lắp đặt bộ kit bơm xăng dầu là quy trình chỉ dẫn cách kiểm tra, bố trí, kết nối và vận hành thử các bộ phận của bộ kit bơm nhiên liệu theo đúng kỹ thuật. Nội dung hướng dẫn giúp người dùng biết cách kết nối máy bơm với đường hút, bộ lọc, đồng hồ đo, dây cấp và súng bơm, đồng thời kiểm tra nguồn điện và độ kín của hệ thống trước khi đưa vào sử dụng.

Nói đơn giản, đây là các bước cần thực hiện để biến những thiết bị trong bộ kit thành một hệ thống bơm và cấp phát xăng dầu hoàn chỉnh. Việc lắp đặt đúng giúp nhiên liệu lưu thông ổn định, hạn chế rò rỉ, giảm nguy cơ hư hỏng máy bơm và nâng cao độ an toàn trong quá trình sử dụng.

Hướng dẫn lắp đặt bộ kit bơm xăng dầu đúng cách giúp thiết bị vận hành ổn định, hạn chế rò rỉ nhiên liệu, giảm nguy cơ hư hỏng máy bơm và nâng cao độ an toàn trong quá trình cấp phát. Tùy theo loại bộ kit 12V, 24V hoặc 220V, cách đấu nối nguồn điện và bố trí đường ống có thể khác nhau. Vì vậy, người dùng cần thực hiện theo đúng cấu hình của thiết bị và hướng dẫn từ nhà sản xuất.

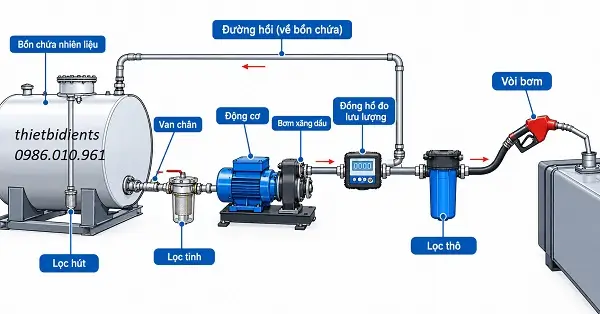

II. Cấu tạo cơ bản của bộ kit bơm xăng dầu

Trước khi thực hiện hướng dẫn lắp đặt bộ kit bơm xăng dầu, cần xác định đầy đủ các bộ phận đi kèm. Vì vậy, nắm được cấu tạo cơ cản của bộ kit là điều vô cùng cần thiết.

Một bộ kit bơm xăng dầu thường được cấu thành từ nhiều bộ phận có chức năng khác nhau. Khi lắp đặt, các thiết bị cần được kết nối đúng vị trí để nhiên liệu đi theo một hướng ổn định từ nguồn chứa → đường hút → bộ lọc → máy bơm → đồng hồ đo → dây cấp → súng bơm.

Các bộ phận thường có trong bộ kit

Máy bơm xăng dầu: Tạo lực hút và áp lực cần thiết để đưa nhiên liệu từ bồn chứa đến vị trí cấp phát. Tùy hệ thống có thể sử dụng máy bơm 12V, 24V hoặc 220V.
Dây hút nhiên liệu: Đưa xăng dầu từ bồn, phuy hoặc bể chứa vào cửa hút của máy bơm. Dây cần có vật liệu phù hợp với loại nhiên liệu sử dụng.
Bộ lọc nhiên liệu: Giữ lại cặn bẩn, tạp chất trong nhiên liệu, góp phần bảo vệ máy bơm và các thiết bị phía sau.
Đồng hồ đo lưu lượng: Được lắp trên đường cấp để theo dõi lượng nhiên liệu đã đi qua hệ thống, nếu bộ kit có trang bị.
Dây cấp phát: Dẫn nhiên liệu từ máy bơm đến súng bơm, cần đảm bảo khả năng chịu dầu và áp lực phù hợp.
Súng bơm: Dùng để điều khiển việc đóng – mở dòng nhiên liệu khi cấp phát cho phương tiện hoặc máy móc.
Van và đầu nối: Liên kết các bộ phận, hỗ trợ đóng mở dòng nhiên liệu và thuận tiện cho quá trình tháo lắp, bảo dưỡng.

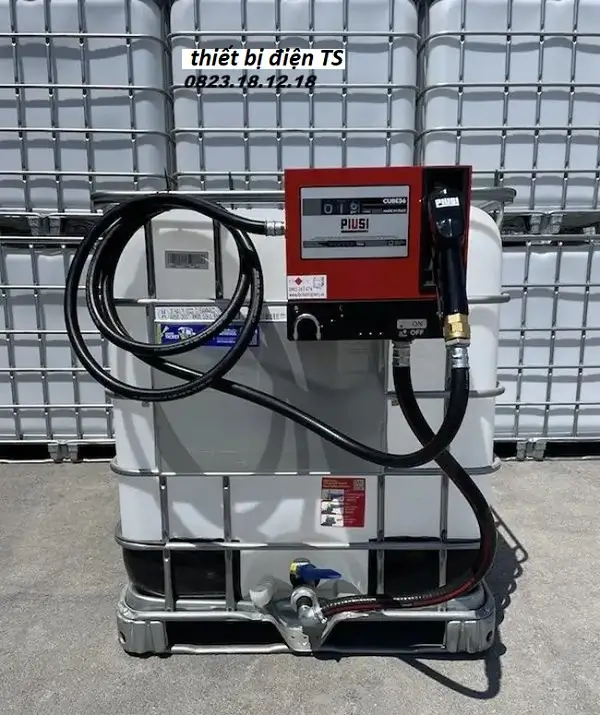

III. Vì sao cần nắm rõ cách lắp đặt bộ kit bơm xăng dầu?

Nắm rõ hướng dẫn lắp đặt bộ kit bơm xăng dầu là điều cần thiết để đảm bảo các bộphận được kết nối đúng kỹ thuật và hệ thống có thể hoạt động ổn định ngay từ đầu. Đặc biệt, khi bộ kit được sử dụng để bơm xăng dầu thường xuyên, việc lắp đặt không đúng có thể ảnh hưởng đến lưu lượng, tuổi thọ thiết bị và mức độ an toàn khi vận hành.

Đảm bảo hiệu suất bơm: Giúp máy bơm đạt lưu lượng phù hợp, hạn chế chạy yếu hoặc quá tải.
Hạn chế rò rỉ: Các đầu nối, đường ống và van được lắp đúng giúp giảm nguy cơ thất thoát nhiên liệu.
Tăng độ an toàn: Hạn chế sai sót khi đấu điện và bố trí thiết bị, đặc biệt với hệ thống sử dụng nhiên liệu dễ cháy.
Bảo vệ thiết bị: Lắp đặt đúng giúp giảm rung lắc, tắc nghẽn và các lỗi gây giảm tuổi thọ máy bơm.
Dễ bảo trì: Hệ thống được bố trí khoa học sẽ thuận tiện kiểm tra, vệ sinh và thay thế linh kiện.
Tiết kiệm chi phí: Lắp đúng ngay từ đầu giúp giảm chi phí sửa chữa và thời gian xử lý sự cố.

IV. Chuẩn bị gì trước khi lắp đặt bộ kit bơm nhiên liệu?

Trước khi thực hiện các bước trong Hướng dẫn lắp đặt bộ kit bơm xăng dầu, cần chuẩn bị đầy đủ thiết bị và kiểm tra điều kiện lắp đặt. Bước này giúp hạn chế sai sót, rút ngắn thời gian thi công và đảm bảo hệ thống hoạt động ổn định.

Kiểm tra phụ kiện: Máy bơm, dây hút, dây cấp, súng bơm, bộ lọc, đồng hồ đo, van và đầu nối phải đầy đủ, không nứt vỡ hoặc hư hỏng.
Kiểm tra nguồn điện: Xác định bộ kit sử dụng 12V, 24V hay 220V, đồng thời chuẩn bị nguồn điện và dây dẫn phù hợp với công suất máy bơm.
Chọn vị trí lắp đặt: Đặt máy bơm trên bề mặt chắc chắn, khô ráo, thông thoáng và thuận tiện cho việc vận hành, kiểm tra, bảo dưỡng.
Kiểm tra loại nhiên liệu: Xác định sử dụng xăng hay dầu Diesel để lựa chọn dây dẫn, gioăng, bộ lọc và phụ kiện có khả năng tương thích.
Kiểm tra đường ống: Tính toán chiều dài dây hút và dây cấp, hạn chế đường ống quá dài, gấp khúc hoặc bị đè ép.
Chuẩn bị dụng cụ: Cần có cờ lê, mỏ lết, tua vít, vật liệu làm kín ren phù hợp và dụng cụ kiểm tra điện cần thiết.
Kiểm tra an toàn: Trước khi lắp đặt, cần đảm bảo khu vực làm việc thông thoáng, tránh nguồn nhiệt, tia lửa và thực hiện các yêu cầu an toàn phù hợp với nhiên liệu sử dụng.

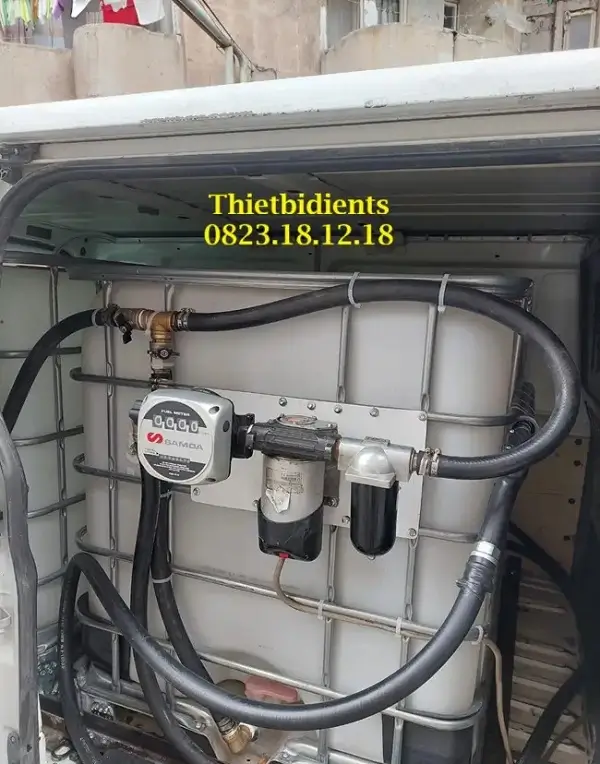

V. Hướng dẫn lắp đặt bộ kit bơm xăng dầu đúng cách

Để thực hiện hướng dẫn lắp đặt bộ kit bơm xăng dầu đúng kỹ thuật, cần tiến hành lần lượt từ kết nối đường hút, đường cấp đến đấu nguồn điện và kiểm tra toàn bộ hệ thống.

Bước 1: Lắp đường hút nhiên liệu

Đây là bước đầu tiên trong Hướng dẫn lắp đặt bộ kit bơm xăng dầu

Kết nối dây hút từ bồn chứa hoặc thùng phuy vào đầu hút của máy bơm.
Nếu có bộ lọc hoặc van một chiều, lắp đúng vị trí và chiều dòng chảy.
Kiểm tra các mối nối, đảm bảo kín và không để đường ống bị gấp khúc.

Bước 2: Kết nối đường cấp phát

Bước tiếp theo trong quá trình Hướng dẫn lắp đặt bộ kit bơm xăng dầu là kết nối hệ thống cấp phát

Nối dây cấp vào đầu ra của máy bơm.
Đầu còn lại kết nối với súng bơm.
Sử dụng loại dây chuyên dụng, có khả năng tương thích với xăng dầu và áp lực làm việc của hệ thống.

Bước 3: Lắp đồng hồ đo lưu lượng

Đây là bước rất quan trọng

Xác định chiều dòng chảy: Lắp theo đúng mũi tên trên thân đồng hồ, từ máy bơm đến súng bơm.
Chọn vị trí lắp: Đặt trên đường cấp phát, thuận tiện quan sát và kiểm tra.
Kiểm tra đầu nối: Đảm bảo ren hoặc khớp nối phù hợp với dây dẫn của bộ kit bơm xăng dầu.
Làm kín mối nối: Lắp gioăng đúng vị trí và siết vừa đủ để tránh rò rỉ.
Kiểm tra, chạy thử: Sau khi lắp, kiểm tra độ kín và khả năng hiển thị của đồng hồ khi bơm nhiên liệu.

Bước 4: Lắp súng bơm

Kết nối súng bơm: Gắn đầu dây cấp phát vào vị trí kết nối của súng và siết chắc để hạn chế rò rỉ nhiên liệu.
Kiểm tra cò súng: Đảm bảo cò đóng mở nhẹ, không bị kẹt và có khả năng kiểm soát dòng xăng dầu ổn định.
Kiểm tra đầu vòi: Đầu vòi cần nguyên vẹn, không biến dạng hoặc có dấu hiệu rò rỉ.
Kiểm tra mối nối: Sau khi lắp, kiểm tra lại toàn bộ vị trí ren, gioăng và khớp nối giữa súng với dây cấp.
Bố trí dây hợp lý: Không để dây cấp bị xoắn, gập hoặc kéo căng khi thao tác. Nên đặt súng ở vị trí thuận tiện để người dùng dễ cầm và điều khiển.

Bước 5: Đấu nối nguồn điện

Bước tiếp theo trong quy trình Hướng dẫn lắp đặt bộ kit bơm xăng dầu là dấu nối nguồn điện, đây là bước quan trong và cần sự cẩn thận cao, bở nguồn điện phải phù hợp với đúng loại máy.

Bộ kit 12V: Kết nối với nguồn điện một chiều 12V, thường sử dụng ắc quy hoặc nguồn DC tương ứng.
Bộ kit 24V: Sử dụng nguồn DC 24V đúng theo thông số của máy bơm.
Bộ kit 220V: Kết nối với nguồn điện xoay chiều 220V thông qua hệ thống điện phù hợp.

Khi đấu nối, cần kiểm tra đúng điện áp, cực điện, dây dẫn, công tắc và thiết bị bảo vệ. Dây điện phải có tiết diện phù hợp với công suất máy bơm và được bố trí gọn, tránh tiếp xúc với nhiên liệu.

Sau khi đấu nối, kiểm tra lại toàn bộ hệ thống trước khi bật máy. Không tự ý cấp nguồn khác với điện áp quy định, vì có thể làm cháy motor hoặc gây nguy hiểm cho người vận hành. Với hệ thống sử dụng xăng hoặc môi trường có nguy cơ cháy nổ, phần đấu nối điện nên được thực hiện bởi người có chuyên môn.

Bước 6: Kiểm tra độ kín cảu hệ thống

Sau khi hoàn thành các kết nối, kiểm tra toàn bộ:

Đầu vào và đầu ra của máy bơm.
Các mối nối dây hút và dây cấp.
Vị trí lắp bộ lọc.
Đồng hồ đo lưu lượng.
Van và súng bơm.
Các điểm nối ren hoặc khớp nối.

Không nên vận hành khi phát hiện dấu hiệu rò rỉ nhiên liệu.

Bước 7: Chạy thử bộ kit bơm xăng dầu

Bước cuối cùng trong Hướng dẫn lắp đặt bộ kit bơm xăng dầu là Chạy thử bộ kit.

Trước khi sử dụng chính thức, cần chạy thử hệ thống trong điều kiện kiểm soát. Quan sát khả năng hút nhiên liệu, tiếng ồn của máy bơm, độ ổn định của dòng chảy và hoạt động của súng bơm.

Nếu đồng hồ đo lưu lượng được trang bị, cần kiểm tra khả năng hiển thị và hoạt động của thiết bị.

Khi phát hiện máy bơm chạy nhưng không hút, dòng nhiên liệu yếu, đường ống rung bất thường hoặc có hiện tượng rò rỉ, cần dừng thiết bị và kiểm tra lại hệ thống.

VI. Các lưu ý quan trọng khi lắp đặt bộ kit bơm xăng dầu

Để hướng dẫn lắp đặt bộ kit bơm xăng dầu được thực hiện đúng kỹ thuật và hệ thống vận hành ổn định, cần chú ý một số điểm sau:

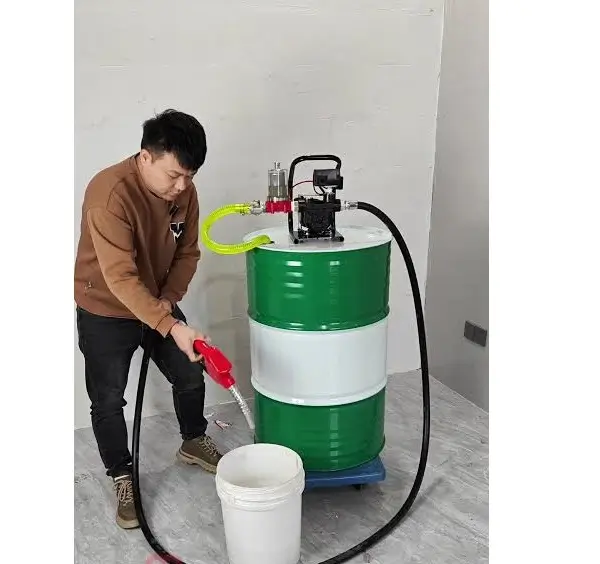

Các lưu ý quan trọng khi lắp đặt bộ kit bớm xăng dầu

Chọn máy bơm phù hợp: Xác định đúng điện áp 12V, 24V hoặc 220V, đồng thời lựa chọn công suất và lưu lượng phù hợp với nhu cầu sử dụng.
Sử dụng dây dẫn chuyên dụng: Dây hút và dây cấp phải có khả năng chịu được loại nhiên liệu sử dụng, đồng thời phù hợp với áp suất và lưu lượng của máy bơm.
Bố trí đường ống hợp lý: Hạn chế để ống bị gấp, xoắn, đè ép hoặc uốn cong quá mức vì có thể làm giảm khả năng lưu thông nhiên liệu.
Lắp đúng chiều thiết bị: Bộ lọc và đồng hồ đo lưu lượng cần được lắp đúng chiều dòng chảy theo ký hiệu trên thân thiết bị.
Đảm bảo các mối nối kín: Kiểm tra kỹ ren, gioăng và khớp nối. Mối nối cần chắc chắn nhưng không nên siết quá mạnh gây hỏng ren hoặc biến dạng gioăng.
Kiểm tra trước khi vận hành: Không khởi động bộ kit bơm xăng dầu khi phát hiện rò rỉ, dây dẫn hư hỏng hoặc các đầu nối chưa được cố định chắc chắn.
Đảm bảo an toàn khu vực lắp đặt: Với hệ thống sử dụng xăng hoặc nhiên liệu dễ cháy, cần tránh nguồn nhiệt, tia lửa và các nguồn có khả năng gây cháy gần khu vực cấp phát.
Bảo dưỡng định kỳ: Thường xuyên kiểm tra dây dẫn, bộ lọc, súng bơm và các mối nối để phát hiện sớm dấu hiệu xuống cấp hoặc rò rỉ.
Ngắt nguồn trước khi bảo dưỡng: Luôn tắt và cô lập nguồn điện trước khi tháo máy bơm, vệ sinh, thay lọc hoặc sửa chữa các bộ phận của hệ thống.
