Cách Lắp Đặt Bẫy Hơi Trong Hệ Thống Hơi Công Nghiệp

I. Giới thiệu về tầm quan trọng của bẫy hơi trong hệ thống hơi công nghiệp

Trong mọi hệ thống hơi công nghiệp – từ nhà máy dệt, thực phẩm, dược phẩm, đến các lò hơi, đường ống dẫn hơi và thiết bị trao đổi nhiệt – bẫy hơi (Steam Trap) là một chi tiết không thể thiếu. Dù chỉ là một thiết bị nhỏ gọn, nhưng nó đóng vai trò cực kỳ quan trọng: tách nước ngưng khỏi hơi nước, duy trì hơi khô và ổn định áp suất hệ thống.

Nếu lắp đặt sai kỹ thuật, bẫy hơi có thể bị rò rỉ, xả không đúng chu kỳ, gây mất nhiệt, giảm hiệu suất hoặc thậm chí hỏng thiết bị đun, nồi hơi. Vì thế, hiểu rõ cách lắp đặt bẫy hơi đúng chuẩn là yêu cầu bắt buộc đối với kỹ sư vận hành và đội ngũ bảo trì hệ thống hơi công nghiệp.

Bài viết này sẽ hướng dẫn chi tiết từng bước lắp đặt bẫy hơi đúng kỹ thuật, giúp bạn vận hành hệ thống hơi hiệu quả, an toàn và tiết kiệm năng lượng.

II. Nguyên lý hoạt động cơ bản của bẫy hơi

Trước khi lắp đặt, cần nắm rõ cấu tạo và nguyên lý hoạt động của bẫy hơi để hiểu tại sao vị trí và hướng lắp lại quan trọng đến vậy.

Bẫy hơi có nhiệm vụ xả nước ngưng và khí không ngưng ra khỏi hệ thống, đồng thời ngăn không cho hơi nóng thất thoát. Cấu tạo chung gồm thân van, cơ cấu đóng mở (đĩa, phao, hoặc phần tử nhiệt), và cửa xả.

Khi hơi nước nguội dần, nước ngưng tụ lại và tích tụ trong đường ống. Bẫy hơi sẽ tự động mở để xả lượng nước này ra ngoài. Khi hơi khô đi qua, áp suất tăng khiến van đóng lại, giữ hơi bên trong.

Nhờ nguyên lý này, bẫy hơi đảm bảo dòng hơi luôn tinh khiết, ổn định nhiệt độ và hiệu suất của hệ thống gia nhiệt.

III. Các loại bẫy hơi thường gặp trong công nghiệp

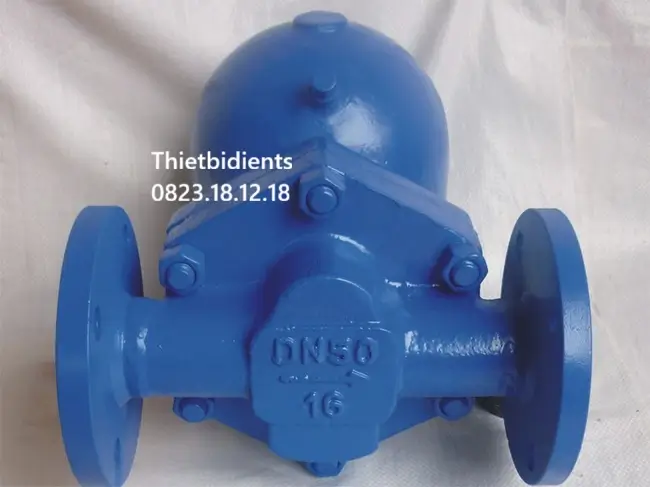

1. Bẫy hơi phao

Bẫy hơi phao hoạt động nhờ cơ chế cơ học: phao nổi lên khi nước ngưng tích tụ, mở van xả; khi nước rút hết, phao hạ xuống khiến van đóng lại. Loại này xả nước liên tục, rất thích hợp cho hệ thống nồi hơi, thiết bị gia nhiệt dạng ống và bồn áp lực.

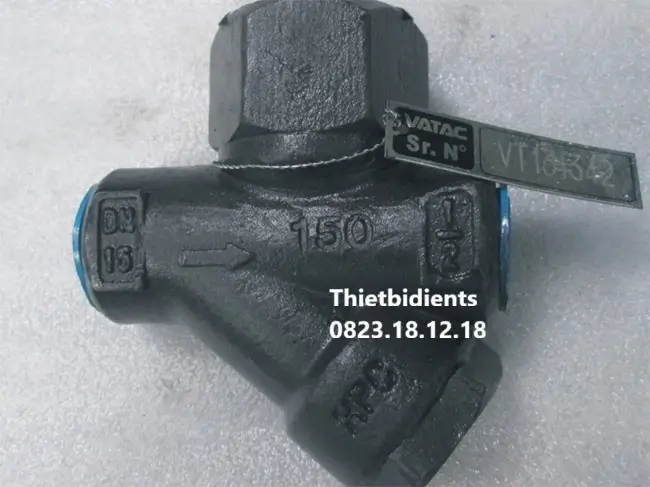

2. Bẫy hơi nhiệt động

Hoạt động dựa vào sự chênh lệch áp suất giữa hơi và nước ngưng. Khi có hơi, áp lực đóng nắp đĩa; khi nước ngưng tích tụ, áp suất giảm, đĩa mở ra cho nước thoát. Dạng này gọn nhẹ, chịu áp cao, phù hợp với đường ống dài, môi trường ngoài trời.

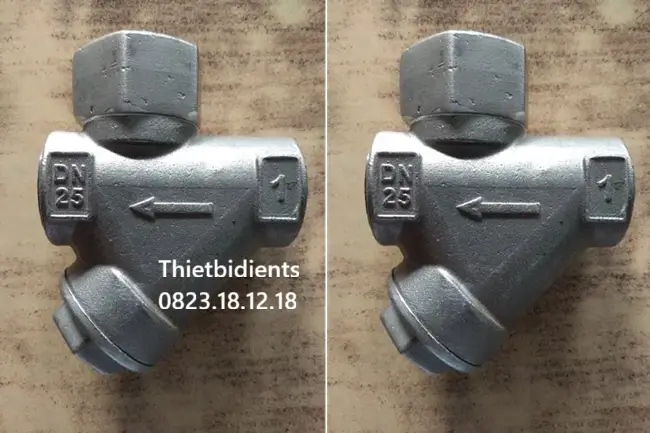

3. Bẫy hơi nhiệt tĩnh

Dựa vào phần tử giãn nở nhiệt – thường là đĩa kim loại hoặc viên nở nhiệt. Khi nhiệt độ tăng, phần tử giãn ra và đóng van; khi nhiệt độ giảm, nó co lại mở van. Loại này dùng cho hệ thống phụ, ống hồi hơi hoặc thiết bị nhỏ.

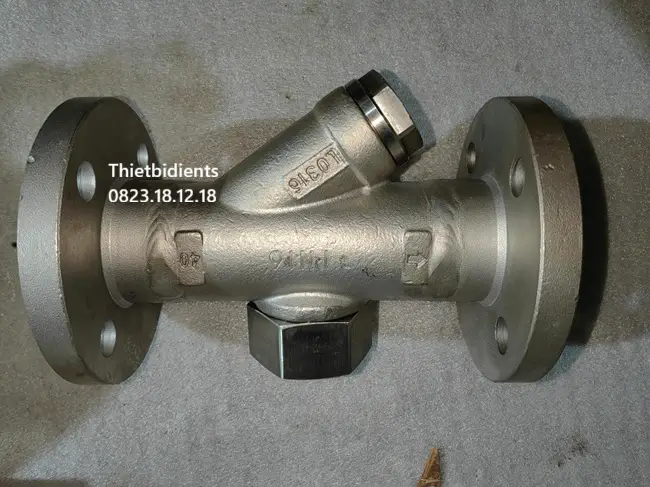

4. Bẫy hơi vi sinh inox

Chuyên dùng trong ngành dược phẩm, thực phẩm, bia rượu. Cấu tạo từ inox 316L, bề mặt bóng gương, không góc chết để hạn chế vi khuẩn phát triển.

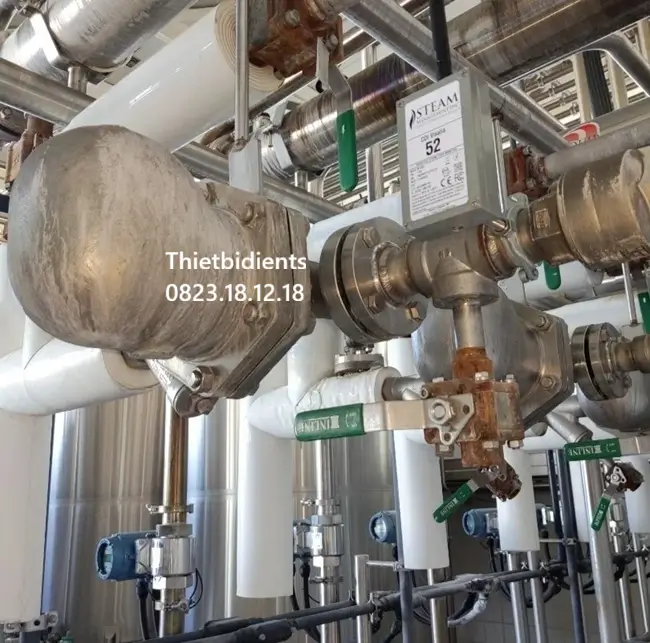

IV. Cách lắp đặt bẫy hơi trong hệ thống hơi công nghiệp

Lắp đặt bẫy hơi đúng kỹ thuật giúp đảm bảo hoạt động ổn định, tránh tình trạng nghẹt nước hoặc rò hơi. Dưới đây là hướng dẫn chi tiết từng bước:

1. Xác định đúng vị trí lắp đặt

• Bẫy hơi nên được lắp ở điểm thấp nhất của hệ thống hơi – nơi nước ngưng dễ tích tụ.
• Nếu lắp ở thiết bị trao đổi nhiệt (như bộ gia nhiệt, nồi hấp), cần đặt bẫy ở đầu ra của thiết bị, thấp hơn điểm xả.
• Với hệ thống đường ống dài, cứ mỗi 30–50m nên bố trí một bẫy hơi để loại bỏ nước ngưng đều đặn.

2. Chọn hướng lắp phù hợp

• Đảm bảo dòng chảy của nước ngưng trùng hướng với mũi tên chỉ hướng trên thân bẫy hơi.
• Không lắp ngược hướng hoặc đặt nghiêng, vì có thể làm giảm hiệu suất xả nước.
• Với bẫy phao, phải lắp nằm ngang, còn bẫy nhiệt động có thể lắp ngang hoặc dọc tùy dòng chảy.

3. Gắn lọc Y trước bẫy hơi

Trước mỗi bẫy hơi nên lắp một lọc Y (Y-Strainer) để loại bỏ cặn rỉ, giúp bảo vệ bẫy không bị nghẹt van hoặc hỏng phần tử cảm biến.

4. Lắp van khóa hai đầu

Cần có van bi hoặc van cổng ở cả hai đầu bẫy hơi để dễ dàng ngắt dòng khi bảo dưỡng. Giữa hai van là bẫy hơi và lọc Y.

5. Kết nối ống xả nước ngưng

Đầu ra của bẫy hơi nối với đường xả về bình ngưng hoặc xả ra ngoài. Nếu xả ra ngoài, nên đặt ống hướng xuống dưới, tránh phun ngang gây nguy hiểm.

6. Kiểm tra độ kín và thử vận hành

Sau khi lắp xong, mở dần van cấp hơi để kiểm tra xem bẫy có xả nước đều không, có tiếng rò hoặc rung không. Nếu phát hiện bất thường, kiểm tra lại hướng lắp hoặc vệ sinh phần tử xả.

V. Bảng giá một số loại bẫy hơi thông dụng 2025

VI. Lưu ý quan trọng khi lắp đặt và bảo trì bẫy hơi

1. Không lắp ngược chiều dòng chảy, đây là lỗi phổ biến khiến bẫy không hoạt động.

2. Không đặt bẫy ở điểm cao của hệ thống, vì nước ngưng khó chảy xuống.

3. Thường xuyên vệ sinh lọc Y, tránh cặn rỉ làm nghẹt lỗ xả.

4. Kiểm tra định kỳ 3–6 tháng/lần, phát hiện sớm hiện tượng xì hơi, kẹt van.

5. Sử dụng đúng áp suất làm việc, nếu áp vượt quá mức cho phép có thể làm hỏng cơ cấu bên trong.

Bên cạnh đó, trong các hệ thống lớn, nên bố trí bẫy hơi song song (dự phòng) để tránh gián đoạn khi bảo dưỡng hoặc thay thế.
