Hướng dẫn lắp đặt đồng hồ đo lưu lượng khí Gas

1. Đồng hồ đo lưu lượng khí gas là gì?

Đồng hồ đo lưu lượng khí gas (hay còn gọi là đồng hồ đo lưu lượng gas, gas flow meter) là thiết bị dùng để đo lường lưu lượng dòng chảy của khí gas trong một hệ thống đường ống, nhằm kiểm soát và giám sát chính xác lượng khí tiêu thụ trong các quá trình công nghiệp, dân dụng hoặc thương mại.

Đồng hồ đo khí gas thường đo lưu lượng các loại khí gas phổ biến như khí như gas thiên nhiên (LNG), khí hóa lỏng (LPG), khí nén, khí CO₂,… Thiết bị được sử dụng nhiều trong nhà máy sản xuất; trạm phân phối khí công nghiệp; hệ thống cung cấp khí gas cho dân dụng, nhà hàng, khách sạn; các ngành công nghiệp hóa chất, luyện kim, thực phẩm…

2. Cấu tạo và nguyên lý hoạt động của đồng hồ đo lưu lượng khí gas

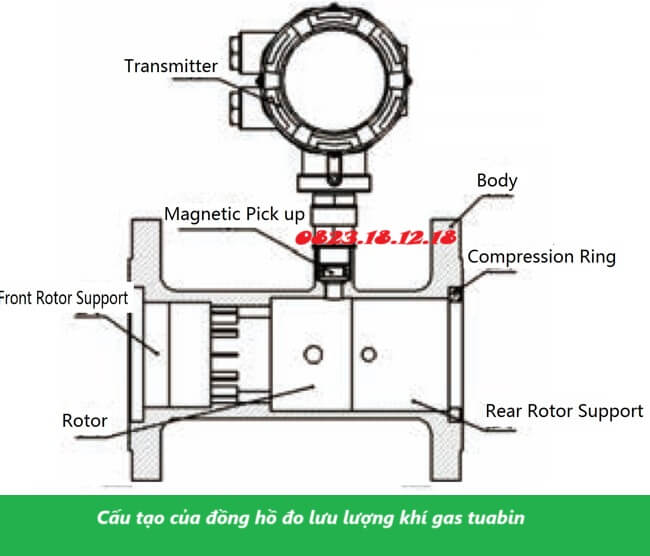

2.1 Cấu tạo của đồng hồ đo lưu lượng khí gas

Đồng hồ đo lưu lượng khí gồm nhiều bộ phận, mỗi phần đảm nhiệm một chức năng riêng biệt để đảm bảo đo chính xác và ổn định, như:

– Thân đồng hồ (Body): Là vỏ ngoài bảo vệ, kết nối với hệ thống ống dẫn.

– Cảm biến lưu lượng (Sensor): Đo tốc độ hoặc khối lượng dòng khí đi qua.

– Bộ chuyển đổi tín hiệu (Transmitter): Chuyển dữ liệu đo thành tín hiệu điện như 4–20mA, xung (pulse), Modbus, HART,…

– Màn hình hiển thị (Display): Hiển thị lưu lượng, tổng lượng khí đo được.

– Nguồn cấp (Power Supply): Cung cấp điện cho thiết bị hoạt động.

– Cảm biến phụ (nếu có): Đo thêm nhiệt độ, áp suất để hiệu chỉnh lưu lượng.

– Bộ nhớ/Giao tiếp (Optional): Lưu trữ dữ liệu và truyền tín hiệu đến hệ thống điều khiển.

2.2 Nguyên lý hoạt động của đồng hồ đo lưu lượng khí gas

Nguyên lý hoạt động của đồng hồ đo lưu lượng khí gas phụ thuộc vào từng loại công nghệ đo, tuy nhiên về cơ bản, thiết bị sẽ đo tốc độ hoặc khối lượng dòng khí đi qua trong một khoảng thời gian nhất định, từ đó tính toán lưu lượng.

Với loại cơ học như đồng hồ tuabin hay cánh quạt, dòng khí làm quay cánh đo và tốc độ quay tỷ lệ thuận với lưu lượng khí. Loại đồng hồ gas sử dụng cảm biến nhiệt (thermal mass) thì đo sự thay đổi nhiệt độ do khí gas mang theo để xác định lưu lượng. Trong khi đó, đồng hồ khí gas siêu âm hoạt động bằng cách đo thời gian truyền sóng âm giữa hai đầu cảm biến trong dòng khí. Đồng hồ gas Vortex sẽ phát hiện tần số xoáy khí tạo ra khi dòng khí gặp vật cản, từ đó suy ra lưu lượng.

Tất cả các dạng đồng hồ đo khí gas đều có bộ xử lý để chuyển tín hiệu đo thành thông số hiển thị trực tiếp hoặc truyền đi xa.

3. Các loại đồng hồ đo lưu lượng khí gas phổ biến hiện nay

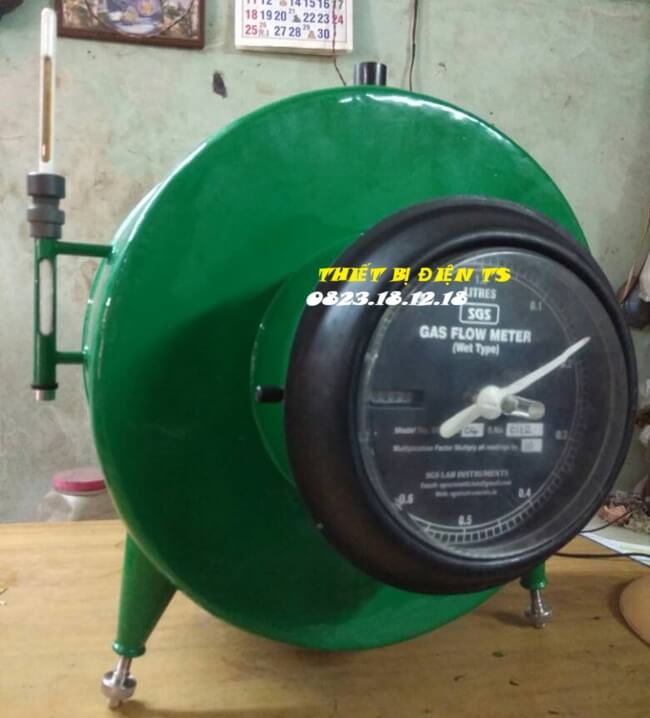

3.1 Đồng hồ đo lưu lượng khí gas dạng cơ học

Đồng hồ đo khí gas dạng cơ học là thiết bị đo lưu lượng bằng cách sử dụng chuyển động của cánh quạt, tuabin hoặc bánh răng khi khí đi qua.

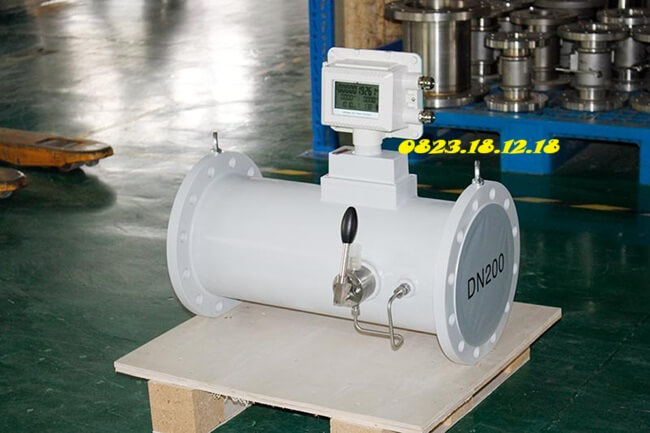

3.2 Đồng hồ đo lưu lượng khí gas điện tử

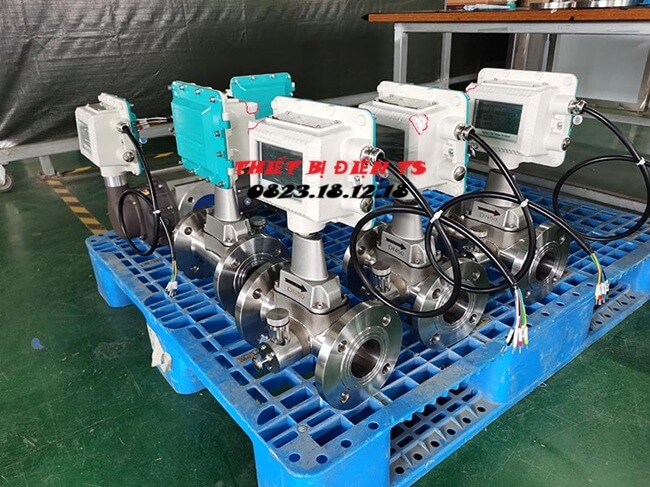

Đồng hồ đo khí gas điện tử là thiết bị sử dụng cảm biến hiện đại và bộ xử lý tín hiệu để đo và hiển thị lưu lượng khí với độ chính xác cao. Loại đồng hồ này bao gồm các dạng đồng hồ đo khí gas siêu âm, xoáy, tuabin…

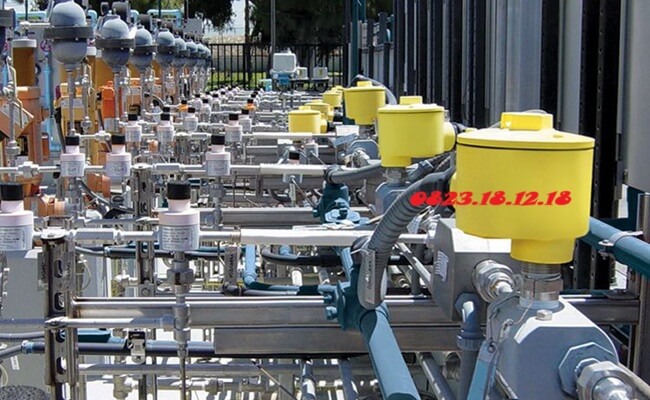

4. Hướng dẫn lắp đặt đồng hồ đo lưu lượng khí gas

Bước 1: Chuẩn bị trước khi lắp đặt

Trước khi tiến hành lắp đặt, cần kiểm tra kỹ:

– Thông số kỹ thuật của đồng hồ: kích thước ren, áp suất làm việc, lưu lượng tối đa.

– Loại khí sử dụng: LPG, CNG, CH4, Propane…

– Vị trí lắp đặt phù hợp: nằm ngang, tránh rung lắc, đảm bảo không bị ảnh hưởng bởi nhiệt độ hay từ trường.

– Thiết bị cần thiết: dụng cụ cờ lê, băng tan, van khóa gas, đồng hồ lưu lượng, thiết bị cảnh báo rò gas, găng tay, kính bảo hộ…

Bước 2: Ngắt toàn bộ hệ thống cấp khí

Trước khi thao tác, đảm bảo khóa toàn bộ đường ống dẫn khí để tránh nguy cơ rò rỉ gây nguy hiểm.

Bước 3: Lắp đặt đúng chiều dòng chảy

Kiểm tra mũi tên trên thân đồng hồ và lắp theo đúng chiều dòng khí đi qua.

Lưu ý: Lắp sai chiều sẽ làm sai số lớn, hỏng bộ đo hoặc gây nguy hiểm.

Bước 4: Đảm bảo mặt phẳng lắp đặt

Đặt đồng hồ ở vị trí ngang, không nghiêng, tránh gập ống dẫn, không để gần nguồn nhiệt lớn.

Bước 5: Gắn chặt bằng băng tan và siết đúng lực

Dùng băng tan quấn vào ren, tránh siết quá mạnh gây nứt vỡ hoặc rò rỉ tại điểm nối.

Bước 6: Kiểm tra kín khí

Sau khi lắp xong, sử dụng nước xà phòng bôi vào các điểm nối để kiểm tra có rò rỉ hay không (bọt khí sẽ xuất hiện nếu bị rò).

Bước 7: Kết nối điện (với đồng hồ điện tử)

Đấu dây đúng sơ đồ hướng dẫn của nhà sản xuất. Lưu ý cực điện, điện áp vào (12V, 24V hoặc 220V tùy thiết bị).

5. Một số lưu ý quan trọng khi lắp đồng hồ đo lưu lượng khí gas

Khi lắp đặt cảm biến lưu lượng khí gas, có một số lưu ý quan trọng cần chú ý để đảm bảo tính chính xác và an toàn trong quá trình sử dụng:

– Chọn vị trí lắp đặt phù hợp: Đồng hồ nên được lắp ở nơi dòng khí ổn định, không có cản trở, tránh các yếu tố rung động mạnh hoặc nơi có nhiệt độ và áp suất quá cao.

– Đảm bảo hướng dòng khí đúng: Kiểm tra kỹ hướng dòng khí theo chỉ dẫn trên thân đồng hồ để đảm bảo lưu lượng được đo chính xác.

– Lắp đặt đúng chiều cao: Đồng hồ cần được lắp đặt sao cho dễ dàng tiếp cận, bảo dưỡng và thay thế, đồng thời tránh nơi có thể gây rò rỉ.

– Chú ý đến điều kiện môi trường: Các yếu tố như nhiệt độ, độ ẩm, độ ăn mòn có thể ảnh hưởng đến độ bền và chính xác của đồng hồ. Nên chọn đồng hồ có lớp bảo vệ phù hợp.

– Sử dụng phụ kiện và bộ phận chuẩn: Đảm bảo sử dụng các phụ kiện như bộ lọc, van, ống nối chất lượng để tránh làm giảm độ chính xác của đồng hồ.

– Kiểm tra độ kín của hệ thống: Sau khi lắp đặt, cần kiểm tra toàn bộ hệ thống đường ống và đồng hồ để đảm bảo không có rò rỉ khí.

– Hiệu chuẩn định kỳ: Để duy trì độ chính xác, đồng hồ cần được hiệu chuẩn định kỳ và bảo trì đúng cách.

6. Bảng giá đồng hồ đo lưu lượng khí gas mới nhất 2025

Để giúp người dùng lựa chọn được sản phẩm phù hợp với nhu cầu, dưới đây là bảng giá tham khảo cho các loại đồng hồ đo lưu lượng khí gas phổ biến, được Công Ty TNHH THIẾT BỊ ĐIỆN TS cập nhật tháng 4/2025:

Lưu ý: Giá có thể dao động tuỳ theo các tính năng, vật liệu và xuất xứ.

7. Một số câu hỏi thường gặp về đồng hồ đo lưu lượng khí gas

– Đồng hồ đo lưu lượng khí gas có thể đo được tất cả các loại khí không?

Không phải tất cả các đồng hồ đều có thể đo được tất cả các loại khí. Cần lựa chọn đúng loại đồng hồ phù hợp với tính chất của khí (LPG, CNG, oxy, nitơ,…).

– Đồng hồ đo lưu lượng khí gas có cần kết nối với hệ thống điều khiển tự động không?

Đồng hồ lưu lượng khí gas có thể kết nối với hệ thống điều khiển tự động nếu yêu cầu giám sát từ xa và tự động hóa quy trình. Một số đồng hồ điện tử có chức năng truyền dữ liệu qua các giao thức như Modbus, HART…

– Mua đồng hồ đo lưu lượng khí gas ở đâu?

Bạn nên mua đồng hồ đo lưu lượng khí gas tại Công Ty TNHH THIẾT BỊ ĐIỆN TS, một đơn vị uy tín chuyên cung cấp các thiết bị công nghiệp, các loại đồng hồ phù hợp với các loại khí khác nhau như đồng hồ đo khí gas LPG, CNG, oxy, nitơ và các loại khí công nghiệp khác…

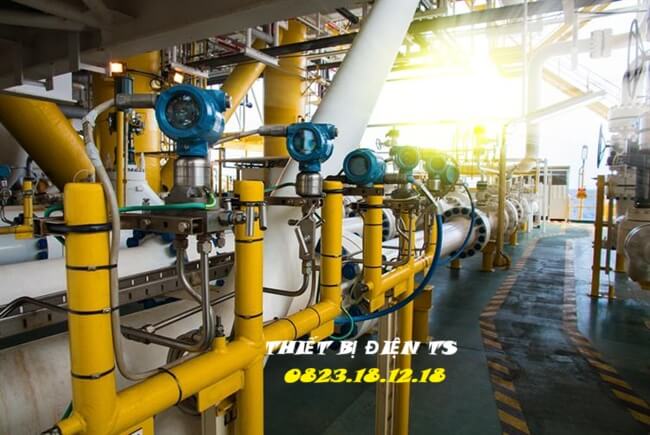

8. Ứng dụng của đồng hồ đo lưu lượng khí gas

Một số ứng dụng thực tế của cảm biến đo lưu lượng khí gas trong các ngành công nghiệp và đời sống, như:

– Ứng dụng trong hệ thống khí công nghiệp: giúp giám sát và kiểm soát lượng khí trong các nhà máy sản xuất,…

– Ứng dụng trong hệ thống cấp khí cho lò đốt: giúp đo chính xác lưu lượng khí cấp vào lò đốt để duy trì nhiệt độ và áp suất ổn định.

– Ứng dụng trong hệ thống cấp khí cho xe ô tô (CNG): sử dụng để đo lượng khí nén (CNG) trong xe ô tô

– Ứng dụng trong các trạm cấp gas: giúp đo lượng gas cung cấp cho khách hàng, phục vụ cho mục đích tính toán hóa đơn và quản lý năng lượng.

– Ứng dụng trong hệ thống khí y tế: giám sát lượng oxy hoặc khí nitơ trong các bệnh viện…

– Ứng dụng trong ngành thực phẩm và chế biến: kiểm soát khí gas trong quá trình chế biến thực phẩm, như trong các máy sấy hoặc lò nướng.

– Ứng dụng trong ngành dầu khí: kiểm soát lưu lượng khí trong các hệ thống xử lý và vận chuyển khí.

9. Kết luận – Địa chỉ cung cấp đồng hồ đo lưu lượng khí gas chính hãng

Việc lắp đặt đồng hồ đo lưu lượng khí gas đúng cách không chỉ giúp hệ thống hoạt động hiệu quả mà còn đảm bảo an toàn tuyệt đối cho người sử dụng. Hãy luôn tuân thủ đúng quy trình, kiểm tra định kỳ và lựa chọn sản phẩm chất lượng để đảm bảo vận hành ổn định lâu dài.

Công ty TNHH Thiết Bị Điện TS chuyên cung cấp các loại đồng hồ đo khí gas chính hãng, giá rẻ nhất, hỗ trợ kỹ thuật tận nơi.
