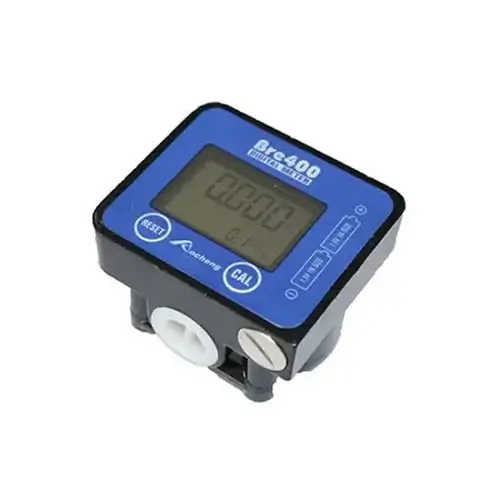

ĐỒNG HỒ ĐO DẦU THỦY LỰC BÁNH RĂNG

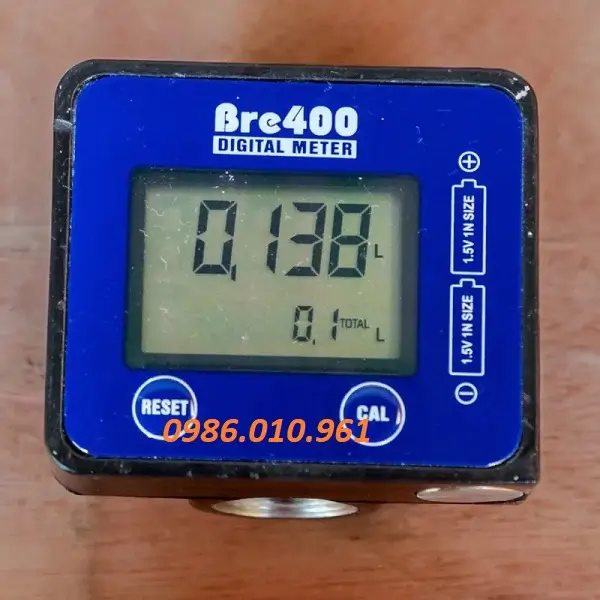

I. Đồng hồ đo dầu thủy lực bánh răng là gì?

Trong các hệ thống thủy lực công nghiệp, việc kiểm soát và giám sát lưu lượng dòng chảy đóng vai trò quyết định đến hiệu suất làm việc và độ bền của máy móc. Đồng hồ đo dầu thủy lực bánh răng (Lưu lượng kế bánh răng) là dòng thiết bị chuyên dụng được thiết kế nhằm đáp ứng các yêu cầu khắt khe nhất về độ chính xác, khả năng chịu áp suất cao và độ bền trong môi trường chất lỏng có độ nhớt lớn.

Đồng hồ đo dầu thủy lực bánh răng (Displacement Gear Flow Meter) là thiết bị đo lưu lượng thể tích hoạt động theo nguyên lý dung tích cưỡng bức (Positive Displacement – PD). Thiết bị sử dụng cặp bánh răng (bánh răng thẳng hoặc bánh răng hình elip/oval) khớp chặt vào nhau để chia dòng chất lỏng thành các thể tích cố định và đếm số vòng quay của bánh răng để tính toán lưu lượng tức thời và lưu lượng tích lũy.

Thiết bị này được thiết kế tối ưu cho các loại dầu thủy lực, dầu nhớt, dầu bôi trơn, nhiên liệu nặng và các chất lỏng có độ nhớt biến thiên từ thấp đến rất cao.

II. Thông số kỹ thuật của Đồng hồ đo dầu thủy lực bánh răng

• Model: BRE400
• Kích thước: DN6, DN10, DN15 – dn50
• Dải lưu lượng: 2 – 30 l/phút
• Độ chính xác đo lường: ±0,5%
• Độ lặp dại: ±0,2%
• Áp suất làm việc: 70 bar
• Dải nhiệt độ làm việc: -20 – 120 độ C
• Đường kính ren trong: 1/2 inch
• Kích thước tổng thể: 78 x 68 x 58 mm
• Nguồn điện: 2 x 1.5V
• Vật liệu cấu tạo: Hợp kim nhôm, thép không gỉ, gang cầu
• Tín hiệu đầu ra: Pulise ( xung ). 4-20mA, modbus RS485
• Kiểu đo: Lưu lượng tức thời và lượng dầu đi qua
• Môi chất sử dụng: Dầu thủy lực, dầu nhớt và các loại dầu tương thích
• Xuất xứ: Đức ( KOBOLD, VSE), Thụy Sĩ ( Auqametro), Đài Loan, Trung Quốc,..
• Bảo hành: 12 tháng
• Tình trạng: hàng sẵn kho.

III. Cấu tạo và nguyên lý hoạt động của Đồng hồ đo dầu thủy lực bánh răng

1. Cấu tạo của Đồng hồ đo dầu thủy lực bánh răng

Lưu lượng kế bánh răng sử dụng cơ cấu đo dạng bánh răng để xác định thể tích dầu đi qua thiết bị. Cấu tạo cơ bản gồm các bộ phận sau:

• Thân đồng hồ: Được làm từ hợp kim nhôm, Inox 316, Gang đúc chịu áp suất cao (lên tới 400 – 650 bar). Chứa buồng đo khép kín, chịu áp lực và bảo vệ các linh kiện bên trong.
• Cặp bánh răng: Làm từ thép không gỉ, titanium, PEEK gia cường. Cặp bánh ranwg oval hoặc tròn khớp nhau với khe hở siiêu nhỏ. Chuyển động quay dưới lực đẩy của dòng dầu thủy lực. mỗi vòng quay tương ứng mợt thể tích cố định
• Cảm biến tín hiệu: Cảm biến tiwf tính hoặc cảm biến tiệm cận. Ghi nhận số lượng răng đi qua hoặc số vòng quay mà không càn tiếp xúc cơ khí với môi trường áp suất cao.
• Bộ hiện thị/ xử lý: Mạnh điện tử tích hợp màn hình LCD hoặc bộ xuất tín hiệu xung 4-20mA/RS485. Chuyển đổi tần số xung thành số đo lưu lượng tức thời (L/min) và lưu lượng tích lũy (lít).

2. Nguyên lý hoạt động của Đồng hồ đo dầu thủy lực bánh răng

Đồng hồ đo lưu lượng dầu bánh răng hoạt động theo nguyên lý đo lưu lượng thể tích. Khi dầu thủy lực đi vào buồng đo, dòng dầu làm quay cặp bánh răng bên trong. Quá trình quay tạo ra các khoang thể tích xác định, cho phép thiết bị ghi nhận lượng dầu đi qua.

Cảm biến tiếp nhận chuyển động của bánh răng và gửi tín hiệu đến bộ xử lý. Sau khi tính toán, kết quả được hiển thị để người dùng theo dõi lưu lượng hoặc lượng dầu đã cấp, tùy chức năng của phiên bản thiết bị.

Quy trình hoạt động cơ bản:

Dầu đi vào → Bánh răng quay → Cảm biến ghi nhận → Bộ xử lý tính toán → Hiển thị kết quả đo.

Với dải lưu lượng 2–30 L/phút và áp suất làm việc tối đa 70 bar, Đồng hồ đo lưu lượng dầu thủy lực có thể được cân nhắc cho hệ thống cấp dầu thủy lực, bơm dầu nhớt và các ứng dụng công nghiệp tương thích. Để bảo đảm phép đo chính xác, cần sử dụng đúng loại dầu, duy trì điều kiện vận hành trong giới hạn cho phép và lựa chọn vị trí lắp đặt phù hợp.

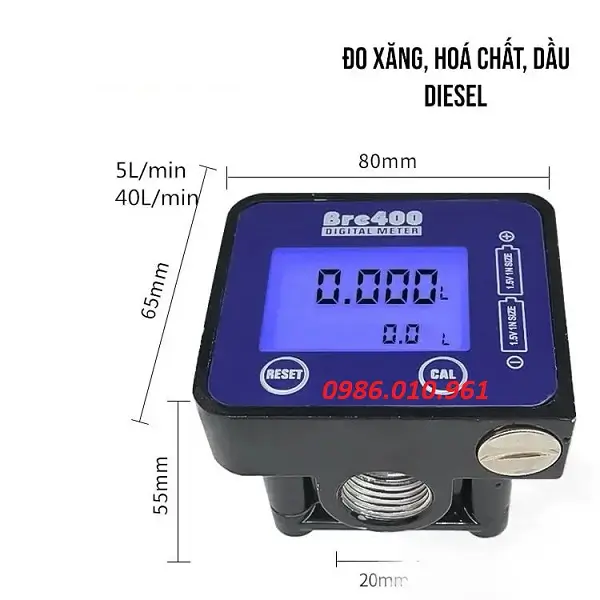

IV. Ưu điểm nổi bật của Đồng hồ đo lưu lượng dầu thủy lực bánh răng

• Độ chính xác vượt trội: Độ sai số cực thấp (thường chỉ từ ±2% đến ±5% ), không bị ảnh hưởng bởi độ nhớt của dầu hay sự thay đổi của nhiệt độ.
• Chịu áp suất cao: Thiết kế vỏ bằng hợp kim nhôm chịu lực, thép không gỉ (Inox 316) hoặc gang đúc, cho phép hoạt động an toàn ở áp suất lên đến 400 – 650 bar.
• Đo được lưu lượng cực nhỏ: Nhờ khe hở cơ khí siêu mịn giữa các răng, thiết bị có khả năng phát hiện và đo chính xác các dòng chảy cực chậm (đo rò rỉ hoặc định lượng dầu).
• Tuổi thọ cao và Tối ưu bảo trì: Cấu tạo đơn giản, ít chi tiết chuyển động, bánh răng chế tạo từ vật liệu chống ăn mòn và chống mài mòn cao.
• Không yêu cầu đoạn ống thẳng: Khác với đồng hồ đo lưu lượng kiểu Turbine hay Siêu âm, đồng hồ bánh răng không đòi hỏi chiều dài đoạn ống thẳng trước và sau khi lắp đặt.

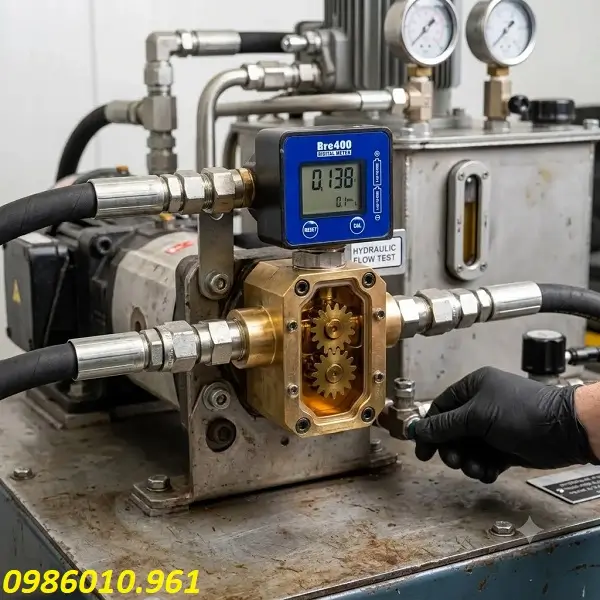

V. Ứng dụng thực tế của Đồng hồ đo dầu thủy lực bánh răng

Đồng hồ đo dầu thủy lực bánh răng được sử dụng phổ biến trong nhiều lĩnh vực:

• Hệ thống nguồn thủy lực: Kiểm soát lưu lượng dầu cấp cho xilanh, động cơ thủy lực trong nhà máy cơ khí, ép nhựa, luyện kim.
• Kiểm tra và chạy thử thiết bị: Dùng trong các trạm chạy thử bơm thủy lực, van thủy lực để đánh giá hiệu suất và phát hiện rò rỉ.
• Hệ thống bơm mỡ & chất bôi trơn: Đo lường chính xác lượng dầu bôi trơn cung cấp cho bánh răng, ổ trục trong dây chuyền sản xuất tự động.
• Xe cơ giới & Thiết bị hạng nặng: Lắp đặt trên máy xúc, xe cẩu, tàu thủy để theo dõi mức tiêu thụ và tình trạng hệ thống truyền động thủy lực.
• Dây chuyền sản xuất: Có thể tích hợp vào hệ thống cấp dầu để kiểm soát định lượng và hạn chế lãng phí nguyên liệu.

VI. Bảng giá Đồng hồ đo dầu thủy lực bánh răng mới nhất 2026

Giá đồng hồ đo dầu thủy lực bánh răng phụ thuộc vào dải lưu lượng, khả năng chịu áp lực, độ chính xác và cấu hình đi kèm. Người mua nên ưu tiên kiểm tra đúng thông số kỹ thuật để lựa chọn thiết bị phù hợp với hệ thống cấp dầu, tránh phát sinh chi phí do mua sai model.

Bảng giá tham khảo Đồng hồ đo lưu lượng dầu bánh răng

Lưu ý: Các mức giá trên là khoảng dự toán tham khảo, chưa được xác nhận là giá bán thực tế của từng model tại thời điểm năm 2026. Giá Đồng hồ đo dầu thủy lực bánh răng thực tế còn phụ thuộc xuất xứ, phụ kiện, thuế VAT, vận chuyển và chính sách bảo hành. Các dòng đồng hồ khác model không thể so sánh trực tiếp chỉ dựa vào giá.

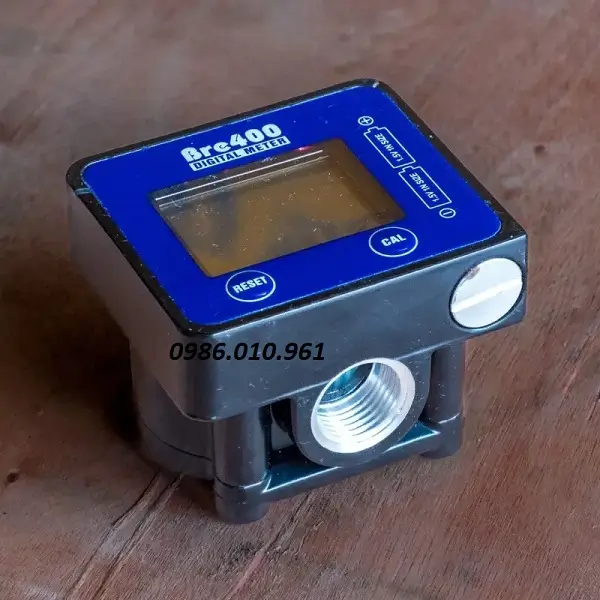

VII. Cách chọn đồng hồ đo dầu thủy lực bánh răng phù hợp

Để lựa chọn đồng hồ đo dầu thủy lực bánh răng phù hợp, người dùng cần căn cứ vào lưu lượng thực tế, áp suất đường ống, độ nhớt của dầu và điều kiện lắp đặt. Việc lựa chọn đúng thông số không chỉ giúp đo lường ổn định mà còn hạn chế rò rỉ, sai số và chi phí thay thế thiết bị.

• Lưu lượng cần đo: Xác định lưu lượng nhỏ nhất và lớn nhất của hệ thống. Đồng hồ nên có dải đo phù hợp với lưu lượng thực tế để đảm bảo khả năng đo ổn định.
• Áp suất đường ống: Đối với hệ thống thủy lực, áp suất có thể tương đối cao. Vì vậy cần lựa chọn đồng hồ có áp suất làm việc phù hợp hoặc cao hơn áp suất thực tế của hệ thống.
• Độ nhớt của dầu: Độ nhớt ảnh hưởng trực tiếp đến khả năng hoạt động của cơ cấu bánh răng. Cần kiểm tra dải độ nhớt mà nhà sản xuất cho phép.
• Kích thước đường ống: Đường kính cổng kết nối phải tương thích với đường ống hiện có hoặc có phương án chuyển đổi phù hợp.
• Nhiệt độ làm việc: Nếu dầu có nhiệt độ cao, cần chọn model sử dụng vật liệu và gioăng phù hợp với nhiệt độ đó.
• Kiểu hiển thị: Có thể lựa chọn loại cơ hoặc điện tử tùy nhu cầu. Nếu cần theo dõi nhanh và tích hợp hệ thống điều khiển, loại điện tử thường thuận tiện hơn.

VIII. Địa chỉ mua đồng hồ đo dầu thủy lực bánh răng uy tín, giá rẻ?

Lựa chọn đúng đồng hồ đo dầu thủy lực bánh răng  giúp kiểm soát lượng dầu thuận tiện, hỗ trợ quản lý quá trình cấp dầu và hạn chế sai sót trong vận hành. Khách hàng nên cung cấp thông số hệ thống thực tế để được tư vấn model phù hợp, tối ưu chi phí đầu tư và hiệu quả sử dụng lâu dài.

Công ty TNHH Thiết Bị Điện TS là địa chỉ cung cấp các thiết bị đo lường, máy bơm và thiết bị phục vụ hoạt động sản xuất công nghiệp. Với nhu cầu tìm mua đồng hồ đo dầu thủy lực bánh răng, khách hàng có thể liên hệ để được tư vấn thông số kỹ thuật, lựa chọn sản phẩm và nhận báo giá theo nhu cầu sử dụng thực tế.

Khi liên hệ Công ty TNHH Thiết Bị Điện TS, khách hàng có thể trao đổi các yêu cầu như:

• Tư vấn thông số: Lựa chọn đồng hồ theo lưu lượng, áp suất và loại dầu sử dụng.
• Kiểm tra kết nối: Xác định kích thước ren và phụ kiện cần thiết để lắp đặt.
• Báo giá sản phẩm: Cập nhật giá bán, tình trạng hàng và chi phí phụ kiện nếu có.
• Chính sách bảo hành: Xác nhận thời gian bảo hành 12 tháng theo thông tin sản phẩm và điều kiện áp dụng.
• Hướng dẫn sử dụng: Tìm hiểu cách lắp đặt, kiểm tra rò rỉ và bảo dưỡng thiết bị trong quá trình vận hành.
