Đồng Hồ Đo Xăng Dầu Oval Gear

I. Giới thiêu chung về đồng hồ đo xăng dầu Oval Gear

Đồng hồ đo xăng dầu Oval Gear là dòng thiết bị đo lưu lượng nhiên liệu hoạt động theo nguyên lý bánh răng oval quay đồng bộ bên trong buồng đo kín. Thiết bị được sử dụng chuyên dụng cho các loại chất lỏng như: Xăng, dầu diesel, dầu DO, dầu nhớt, dầu FO, dung môi công nghiệp.

Đây là dòng đồng hồ đo lưu lượng có độ chính xác cao hàng đầu hiện nay trong ngành nhiên liệu và dầu công nghiệp. Với khả năng đo ổn định ở cả lưu lượng nhỏ lẫn lưu lượng lớn, đồng hồ oval gear đang được ứng dụng mạnh trong:

• Hệ thống cấp phát nhiên liệu
• Trạm xăng dầu
• Xe bồn chở dầu
• Nhà máy sản xuất
• Kho nhiên liệu
• Hệ thống dầu thủy lực
• Tàu thuyền công nghiệp

Khác với turbine meter hoặc flow meter dạng cơ thông thường, đồng hồ oval gear có khả năng đo chính xác ngay cả khi chất lỏng có độ nhớt cao hoặc dòng chảy không ổn định.

II. Thông số kỹ thuật của đồng hồ đo xăng dầu oval gear

• Vật liệu: Gang, nhôm, inox
• Kích thước: DN10 – DN200
• Kiểu hiển thị: Cơ / điện tử
• Độ chính xác: ±0.2% – ±0.5%
• Nhiệt độ làm việc: -10°C đến 120°C
• Áp lực làm việc: PN10 – PN40
• Kiểu kết nối: Ren, mặt bích
• Tín hiệu đầu ra: Pulse, 4-20mA, RS485
• Môi trường đo: Xăng, dầu, nhớt

III. Cấu tạo đồng hồ đo xăng dầu oval gear

Cấu tạo đồng hồ đo xăng dầu oval gear là tập hợp các bộ phận cơ khí và điện tử được thiết kế liên kết với nhau nhằm thực hiện chức năng đo lưu lượng và tổng lượng nhiên liệu đi qua đường ống với độ chính xác cao.

Dòng đồng hồ này hoạt động dựa trên nguyên lý bánh răng oval quay đồng bộ bên trong buồng đo kín. Khi nhiên liệu chảy qua, các bộ phận bên trong sẽ chuyển động để ghi nhận chính xác thể tích chất lỏng thực tế.

Cấu tạo của đồng hồ đo xăng dầu oval gear thường bao gồm:

• Thân đồng hồ
• Bộ bánh răng oval
• Bộ hiển thị
• Bộ cảm biến tín hiệu

1.Thân đồng đồ đo xăng dầu oval gear

Thân đồng hồ đo xăng dầu oval gear là bộ phận cấu tạo chính nằm bên ngoài thiết bị, có nhiệm vụ bao bọc và bảo vệ toàn bộ hệ thống đo lưu lượng bên trong như: Bánh răng oval, buồng đo, trục quay, bộ cảm biến, hệ thống truyền động.

Đây là bộ phận tiếp xúc trực tiếp với môi trường làm việc và dòng nhiên liệu lưu thông trong đường ống. Vì vậy thân đồng hồ đóng vai trò cực kỳ quan trọng đối với:

• Độ bền thiết bị
• Độ kín khít
• Khả năng chịu áp lực
• Độ ổn định khi vận hành

Đặc điểm:

• Thiết kế chắc chắn và chịu áp lực tốt
• Vật liệu chế tạo đa dạng: Gang, nhôm, Inox 304 hoặc inox 316
• Khả năng chống rò rỉ cao
• Thiết kế phù hợp nhiều kiểu kết nối
• Chống ăn mòn và oxy hóa

Chức năng:

• Giúp bảo vệ hệ thống đo bên trong: bộ bánh răng, trục quay, bộ cảm biến, hệ thống truyền động. Khỏi các tác động va đập cơ học, áp lực dòng chảy và môi trường bên ngoài.
• Tạo buồng đo kín cho nhiên liệu
• Hỗ trợ cố định bánh răng oval
• Chịu áp lực dòng chảy nhiên liệu: Chịu áp lực vận hành, hạn chế biến dạng, giữ ổn định kết cấu thiết bị
• Kết nối đồng hồ với hệ thống đường ống

2. Bộ bánh răng oval

Bộ bánh răng oval là bộ phận trung tâm quan trọng nhất trong cấu tạo của đồng hồ đo xăng dầu oval gear. Đây là cụm cơ khí gồm hai bánh răng có hình dạng oval được lắp ăn khớp chính xác bên trong buồng đo kín của đồng hồ.

Khi nhiên liệu đi qua thiết bị, áp lực dòng chảy sẽ làm hai bánh răng oval quay đồng bộ theo chu kỳ cố định. Mỗi vòng quay của bánh răng sẽ tương ứng với một thể tích chất lỏng xác định, từ đó đồng hồ có thể tính toán chính xác:

• Lưu lượng tức thời
• Tổng lưu lượng nhiên liệu
• Mức tiêu hao nhiên liệu thực tế

Bộ bánh răng oval được xem là “trái tim” của đồng hồ đo lưu lượng oval gear vì toàn bộ độ chính xác của thiết bị phụ thuộc trực tiếp vào cụm chi tiết này.

Bộ bánh răng oval gồm: 2 bánh răng hình oval, trục quay bánh răng, Buồng chứa bánh răng

Đặc điểm:

• Độ chính xác cực cao: ±0.2%, ±0.5%
• Hoạt động ổn định với dầu nhớt: Dầu diesel, dầu FO, dầu nhớt, dầu thủy lực
• Chuyển động đồng bộ và ít rung
• Khả năng chống mài mòn cao
• Hoạt động tốt ở lưu lượng thấp

Chức năng:

• Đo thể tích nhiên liệu thực tế
• Tạo chuyển động truyền tín hiệu
• Duy trì độ ổn định đo
• Hạn chế thất thoát nhiên liệu

3. Bộ hiển thị

Bộ hiển thị đồng hồ đo xăng dầu oval gear là bộ phận dùng để tiếp nhận và hiển thị dữ liệu lưu lượng nhiên liệu được đo từ hệ thống bánh răng oval bên trong đồng hồ.

Đây là bộ phận giúp người vận hành có thể theo dõi trực tiếp:

• Lưu lượng tức thời
• Tổng lưu lượng nhiên liệu
• Dữ liệu vận hành hệ thống
• Trạng thái hoạt động của đồng hồ

Bộ hiện thị bao gồm: màn hình hiển thị dữ liệu, bộ xử lý tín hiệu, bảng mạch điện tử,các nút chức năng

Đặc điểm:

• Hiển thị dữ liệu chính xác và rõ ràng
• Hoạt động ổn định trong môi trường công nghiệp
• Hỗ trợ kết nối tự động hóa
• Khả năng lưu trữ dữ liệu
• Thiết kế chống cháy nổ

Chức năng:

• Hiển thị lưu lượng tức thời
• Hiển thị tổng lưu lượng nhiên liệu
• Quản lý dữ liệu vận hành
• Kết nối hệ thống điều khiển tự động
• Cảnh báo lỗi và bất thường

4. Bộ cảm biến tín hiệu của đồng hồ đo xăng dầu Oval Gear

Bộ cảm biến tín hiệu là bộ phận quan trọng trong đồng hồ đo xăng dầu oval gear, có nhiệm vụ ghi nhận chuyển động quay của bánh răng oval bên trong buồng đo và chuyển đổi thành tín hiệu điện tử để truyền đến bộ hiển thị hoặc hệ thống điều khiển.

Bộ cảm biến tín hiệu bao gồm: Đầu cảm biến, bộ chuyển đổi tín hiệu, dây tín hiệu và cổng kết nối.

Đây được xem là “bộ não truyền dữ liệu” của đồng hồ oval gear vì toàn bộ thông số lưu lượng nhiên liệu đều phải thông qua cảm biến để xử lý và hiển thị.

Trong quá trình hoạt động:

• Bánh răng oval quay theo dòng nhiên liệu
• Bộ cảm biến ghi nhận số vòng quay
• Tín hiệu được chuyển đổi thành dữ liệu điện tử
• Bộ hiển thị sẽ tính toán lưu lượng và tổng lưu lượng nhiên liệu

Đặc điểm:

• Độ chính xác cao
• Tốc độ phản hồi nhanh
• Hoạt động ổn định trong môi trường công nghiệp
• Khả năng chống nhiễu tín hiệu tốt
• Hỗ trợ nhiều chuẩn tín hiệu

Chức năng:

• Ghi nhận chuyển động bánh răng oval
• Chuyển đổi tín hiệu cơ học thành tín hiệu điện tử
• Truyền dữ liệu đến màn hình hiển thị
• Hỗ trợ kết nối hệ thống điều khiển tự động
• Hỗ trợ quản lý nhiên liệu chính xác

IV. Nguyên lý hoạt động của đồng hồ đo xăng dầu oval gear

Nguyên lý hoạt động của đồng hồ đo xăng dầu oval gear là quá trình đo lưu lượng nhiên liệu dựa trên cơ chế dịch chuyển thể tích bằng cặp bánh răng hình oval quay đồng bộ bên trong buồng đo kín.

Khi nhiên liệu đi qua đồng hồ:

• Dòng chảy tác động lên hai bánh răng oval
• Áp lực dòng chảy sẽ làm bánh răng oval quay
• Mỗi vòng quay tạo ra một thể tích nhiên liệu cố định
• Bộ cảm biến ghi nhận số vòng quay
• Hệ thống điện tử xử lý dữ liệu và chuyển đổi thành lưu lượng hiển thị

Nhờ nguyên lý đo thể tích trực tiếp nên đồng hồ oval gear:

• Có độ chính xác rất cao
• Ít bị ảnh hưởng bởi độ nhớt
• Hoạt động tốt ở lưu lượng thấp
• Đo ổn định hơn turbine meter

V. Đặc điểm của đồng hồ đo xăng dầu oval gear

1. Độ chính xác cao

Đồng hồ đo xăng dầu oval gear có độ chính xác cao, sai số phổ biến ±0.2% đến ±0.5%

Đây là một trong những ưu điểm lớn của đồng hồ oval gear giúp: kiểm soát nhiên liệu chính xác, giảm thất thoát, minh bạch lượng cấp phát.

2. Đo được nhiên liệu có độ nhớt cao

Đồng hồ đo xăng dầu oval gear phù hợp với: dầu nhớt, dầu FO, dầu thủy lực, dầu diesel. Trong khi nhiều dòng turbine meter khó hoạt động ổn định với chất lỏng nhớt thì oval gear vẫn vận hành chính xác.

3. Hoạt động ổn định lâu dài

Với cơ chế bánh răng kín giúp đồng hồ đo xăng dầu oval gear:

• Hạn chế hao mòn
• Giảm rung lắc
• Tăng tuổi thọ thiết bị

4. Khả năng chống cháy nổ tốt

Khả năng chống cháy nổ là một trong những đặc điểm quan trọng nhất của đồng hồ đo xăng dầu oval gear trong môi trường nhiên liệu công nghiệp. Với thiết kế Ex-proof, chống tia lửa điện và hệ thống kín an toàn, thiết bị giúp giảm nguy cơ cháy nổ, bảo vệ người vận hành và đảm bảo an toàn cho toàn bộ hệ thống xăng dầu hiện đại.

5. Kết nối hệ thống tự động hóa

Kết nối hệ thống tự động hóa của đồng hồ đo xăng dầu oval gear là khả năng truyền dữ liệu lưu lượng nhiên liệu từ đồng hồ đến các thiết bị điều khiển và giám sát trung tâm như: PLC, SCADA, HMI, DCS, máy tính công nghiệp, hệ thống quản lý nhiên liệu.

Thông qua các chuẩn tín hiệu điện tử, đồng hồ có thể:

• Gửi dữ liệu lưu lượng theo thời gian thực
• Điều khiển bơm cấp phát nhiên liệu
• Theo dõi tổng lượng nhiên liệu
• Quản lý dữ liệu từ xa
• Cảnh báo sự cố tự động

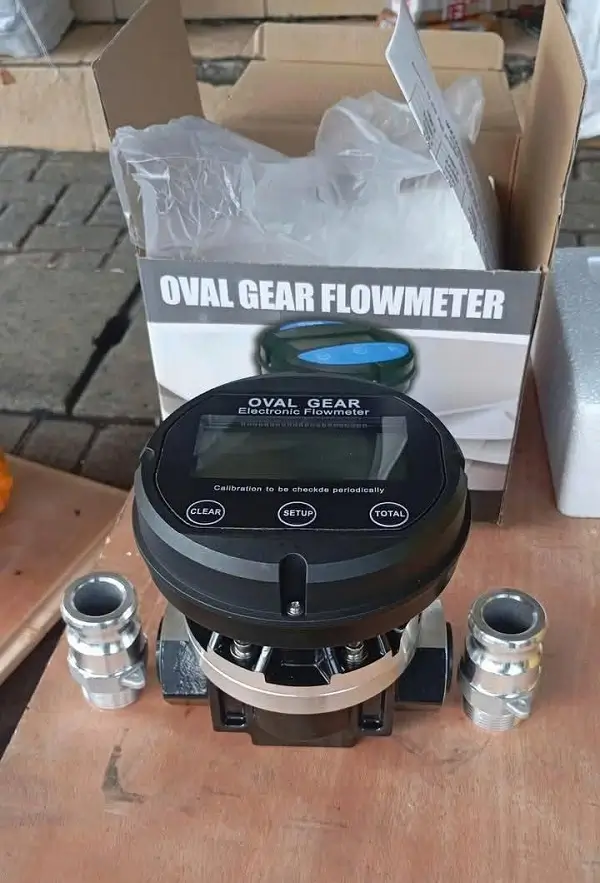

VI. Ứng dụng của đồng hồ đo xăng dầu oval gear

1. Hệ thống cấp phát nhiên liệu

Đồng hồ được dùng trong trạm cấp dầu nội bộ, hệ thống cấp phát tự động, cây xăng mini

Giúp kiểm soát:

• Lượng nhiên liệu xuất
• Mức tiêu hao
• Quản lý tồn kho

2. Xe bồn chở xăng dầu

Đồng hồ xăng dầu oval gear được lắp trực tiếp trên: Xe bồn dầu diesel, xa vận chuyển nhiện liệu, xe cấp phát dầu lưu động,.. giúp kiểm soát lượng nhiên liệu xuất nhập chính xác.

3. Nhà máy công nghiệp

Đồng hồ đo xăng dầu oval gear được ứng dụng trong:

• Hệ thống dầu thủy lực
• Dây chuyền dầu bôi trơn
• Kiểm soát nhiên liệu lò hơi

4. Tàu thuyền và cảng biển

Đồng hồ oval gear giúp kiểm soát nhiên liệu động cơ, đo lượng dầu cấp phát, quản lý tiêu hao nhiên liệu.

VII. Báo giá đồng hồ đo xăng dầu oval gear 2026

Chú ý: Giá đồng hồ xăng dầu oval gear 2026 có thể thay đổi tùy thương hiệu, vật liệu và tín hiệu đầu ra.

VIII. Cách lựa chọn đồng hồ đo xăng dầu oval gear phù hợp

Để chọn được đồng hồ đo xăng dầu oval gear phù hợp với mục đích sử dụng, các bạn cần lưu ý:

• Chọn theo loại nhiên liệu phù hợp với yêu cầu
• Chọn theo lưu lượng: cần xác định đúng lưu lượng cần sử dụng để chọn đúng model.
• Chọn theo kiểu kết nối: ren với hệ thống nhỏ, mặt bích với hệ thống công nghiệp.
• Chọn theo môi trường làm việc: nếu là môi trường ngoài trời, hóa chất, độ ẩm cao nên ưu tiên inox hoặc dòng chống cháy nổ.

IX. Những lưu ý khi lắp đồng hồ đo xăng dầu oval gear

• Lắp đúng chiều dòng chảy
• Hạn chế rung lắc đường ống
• Lắp thêm lọc rác
• Hiệu chuẩn định kỳ
