Van bướm điều khiển điện là gì? Cấu tạo, cơ chế và bảng giá

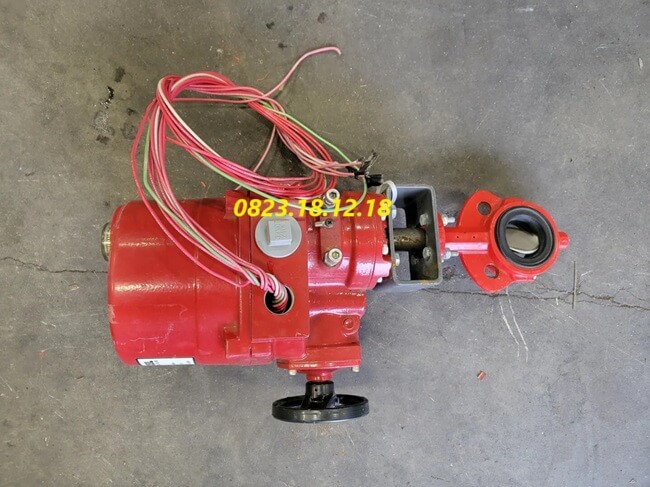

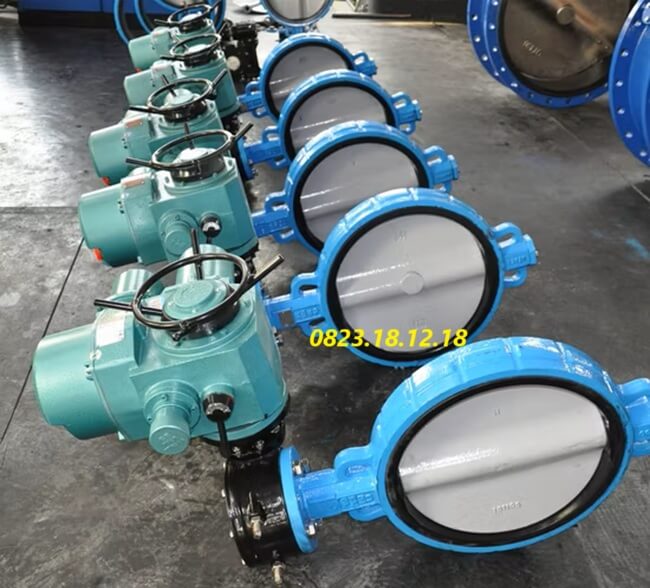

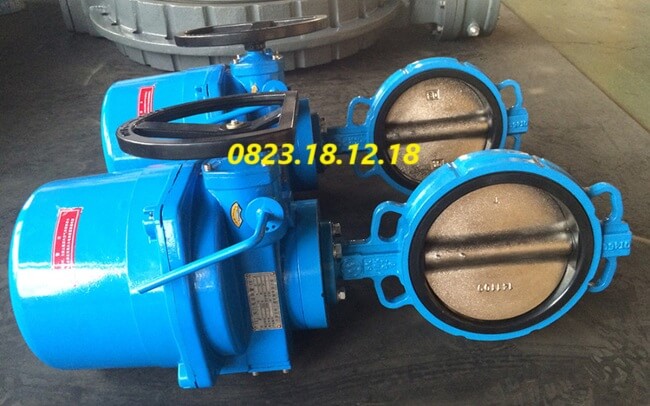

1. Van bướm điều khiển điện là gì?

Van bướm điều khiển điện (Electric Actuated Butterfly Valve) là dòng van bướm được tích hợp bộ truyền động điện, giúp tự động đóng/mở hoặc điều tiết dòng chảy chất lỏng, khí, hơi trong đường ống mà không cần thao tác bằng tay.

Loại van này hoạt động nhờ nguồn điện phổ biến như 24V, 220V hoặc 380V, rất phù hợp với các hệ thống tự động hóa trong công nghiệp và dân dụng như: xử lý nước, HVAC, thực phẩm – đồ uống, hóa chất, dầu khí…

2. Ưu điểm vượt trội của van bướm điều khiển điện

Van bướm điều khiển bằng điện ngày càng được ưa chuộng trong các hệ thống tự động nhờ sở hữu nhiều ưu điểm vượt trội cả về kỹ thuật lẫn kinh tế:

– Ưu điểm 1. Tự động hóa hoàn toàn, điều khiển từ xa dễ dàng

Van có thể kết nối với tủ điện, PLC, hệ thống điều khiển trung tâm… giúp vận hành từ xa dễ dàng, tăng tính linh hoạt và giảm nhân công vận hành tại chỗ.

– Ưu điểm 2. Đóng/mở chính xác và ổn định

Động cơ điện giúp điều khiển cánh van xoay chính xác theo góc cài đặt, phù hợp với cả chế độ ON/OFF và tuyến tính (điều tiết lưu lượng).

– Ưu điểm 3. Vận hành êm ái, không gây tiếng ồn

Khác với van bướm khí nén, van bướm điện hoạt động trơn tru, độ rung thấp, rất thích hợp cho môi trường cần yên tĩnh như tòa nhà, khu dân cư, phòng máy lạnh…

– Ưu điểm 4. Độ bền cao, ít hư hỏng

Động cơ điện được thiết kế kín, chống bụi và ẩm tốt (IP67 hoặc cao hơn), giúp van hoạt động bền bỉ trong nhiều năm mà không cần bảo trì thường xuyên.

– Ưu điểm 5. Tiết kiệm năng lượng

Van chỉ tiêu thụ điện năng trong quá trình đóng/mở, không cần duy trì nguồn liên tục như van dùng cuộn coil hoặc hệ thống khí nén, giúp tiết kiệm chi phí vận hành.

– Ưu điểm 6. Dễ lắp đặt, tích hợp

Thiết kế gọn nhẹ, có thể lắp theo nhiều chuẩn kết nối (wafer, lug, mặt bích…), tương thích với nhiều hệ thống cũ và dễ dàng tích hợp vào các giải pháp tự động hóa.

– Ưu điểm 7. Phù hợp với nhiều loại môi trường làm việc

Van có thể được chế tạo từ nhiều vật liệu như inox, gang, nhựa, phù hợp với môi trường nước sạch, nước thải, hóa chất, khí, hơi… từ dân dụng đến công nghiệp nặng.

– Ưu điểm 8. An toàn và thân thiện với môi trường

Van không phát sinh khí thải, không cháy nổ (nếu dùng loại có motor chống cháy nổ), đảm bảo an toàn cho người vận hành và hệ thống.

3. Cấu tạo và cơ chế hoạt động của van bướm điều khiển điện

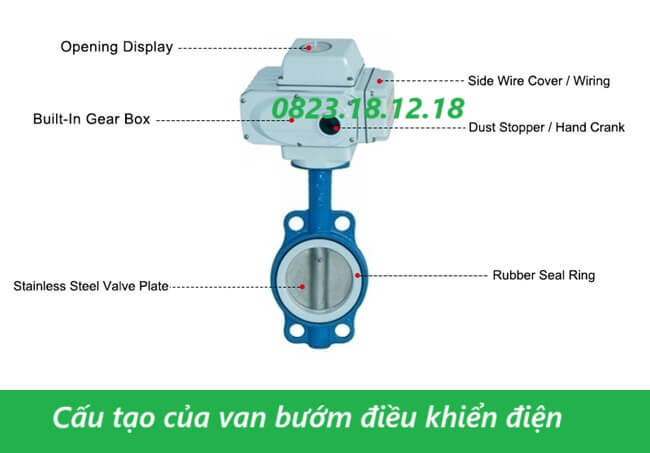

3.1 Cấu tạo của van bướm điều khiển điện

Van bướm điện được cấu thành từ hai phần chính:

– Phần thân van bướm

• Thân van: Làm từ gang, inox, nhựa hoặc thép không gỉ
• Đĩa van (cánh bướm): Quay 90 độ để đóng/mở dòng chảy
• Trục van: Kết nối giữa đĩa và bộ điều khiển
• Gioăng làm kín: Cao su EPDM, NBR hoặc Teflon, đảm bảo chống rò rỉ

– Bộ điều khiển điện (Electric actuator)

• Động cơ điện: Hoạt động với nguồn điện 24VDC, 220VAC hoặc 380VAC
• Hộp bánh răng: Truyền lực từ motor đến trục van
• Bộ hiển thị hành trình: Thể hiện trạng thái đóng/mở của van
• Công tắc hành trình: Giúp kiểm soát giới hạn hành trình van
• Mạch điều khiển thông minh: Kết nối với hệ thống PLC, SCADA…

3.2 Cơ chế hoạt động của van bướm điều khiển điện

Cơ chế hoạt động của van bướm điều khiển điện dựa trên cơ chế truyền động từ motor điện đến trục van, giúp cánh bướm bên trong xoay để điều khiển dòng chảy chất lỏng hoặc khí.

Khi được cấp điện, động cơ quay và thông qua hộp số hoặc bộ truyền bánh răng, lực quay này sẽ truyền đến trục của cánh van. Cánh van sẽ xoay một góc từ 0 đến 90 độ, từ đó chuyển van từ trạng thái đóng sang mở hoặc ngược lại.

Ở trạng thái mở hoàn toàn, cánh van nằm song song với dòng chảy, cho phép lưu chất đi qua dễ dàng. Khi van đóng, cánh bướm quay vuông góc với dòng chảy và chặn hoàn toàn đường ống.

Đối với các loại van điều khiển tuyến tính, motor điện còn có thể điều chỉnh góc mở theo từng mức độ, giúp kiểm soát lưu lượng chính xác hơn

4. Phân loại van bướm điều khiển điện

4.1 Phân loại van bướm điều khiển điện theo vật liệu chế tạo

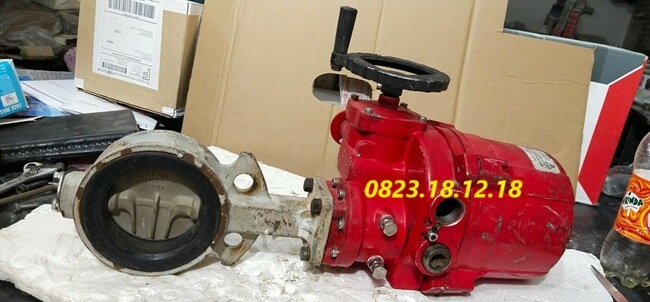

– Van bướm inox điều khiển điện: Chịu nhiệt, chịu hóa chất cao

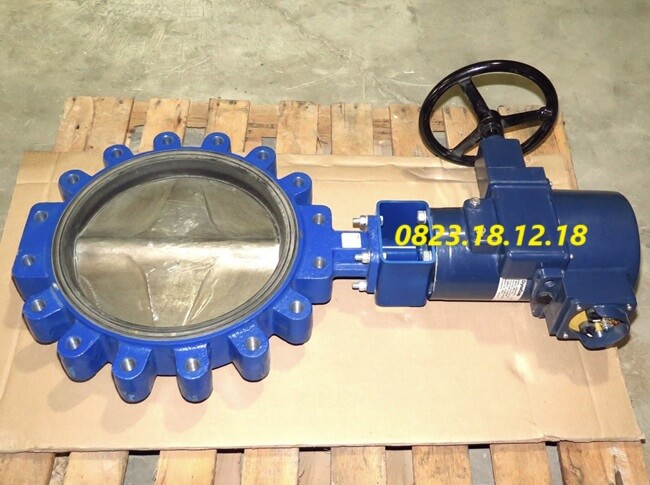

– Van bướm gang điều khiển điện: Giá rẻ, dùng cho nước sạch, nước thải

– Van bướm nhựa điều khiển điện: Nhẹ, chống ăn mòn, dùng trong ngành thực phẩm

4.2 Phân loại van bướm điều khiển điện theo điện áp sử dụng

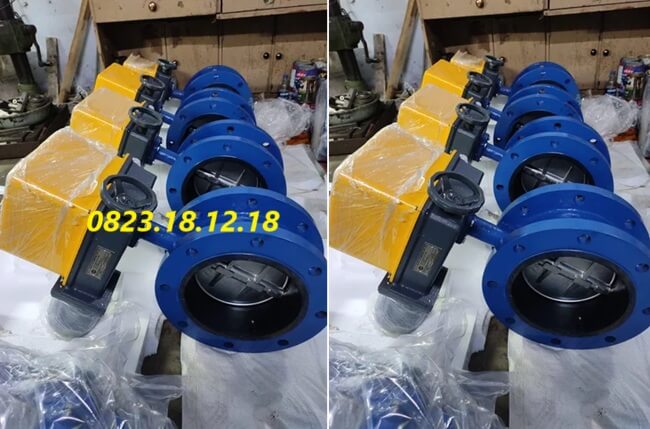

– Van bướm điện 24VDC: Sử dụng điện áp thấp, an toàn, thích hợp cho hệ thống điều khiển tự động và dân dụng.

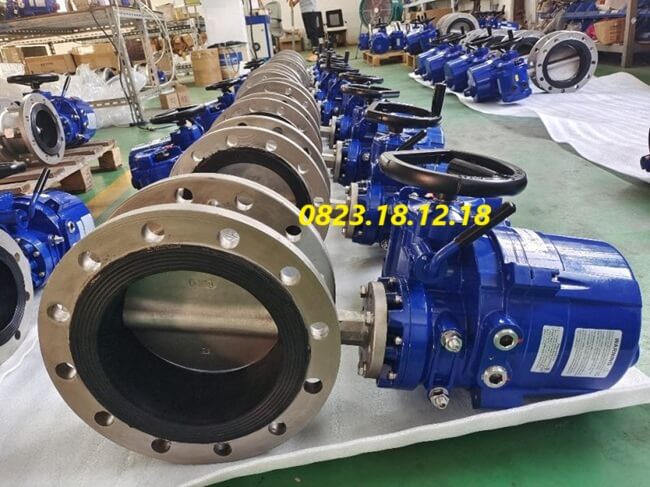

– Van bướm điện 220VAC: Phổ biến, dễ lắp đặt, phù hợp với hệ thống điện dân dụng và công nghiệp nhẹ.

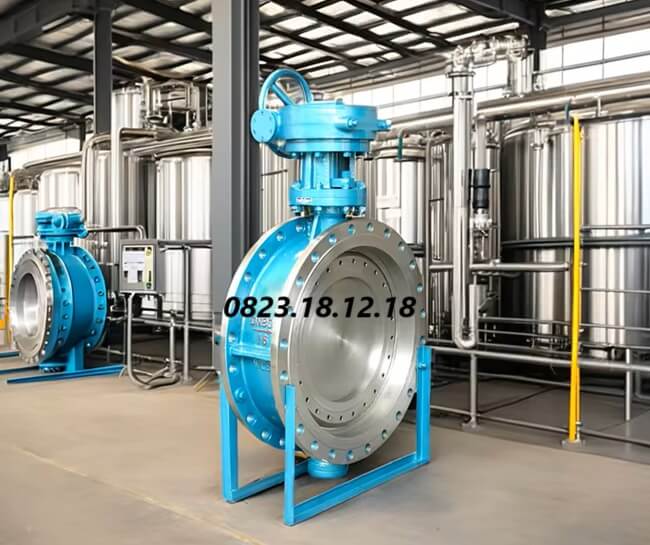

– Van bướm điện 380VAC: Công suất lớn, hoạt động ổn định trong các hệ thống công nghiệp nặng, yêu cầu tải cao.

4.3 Phân loại van bướm điều khiển điện theo chức năng điều khiển

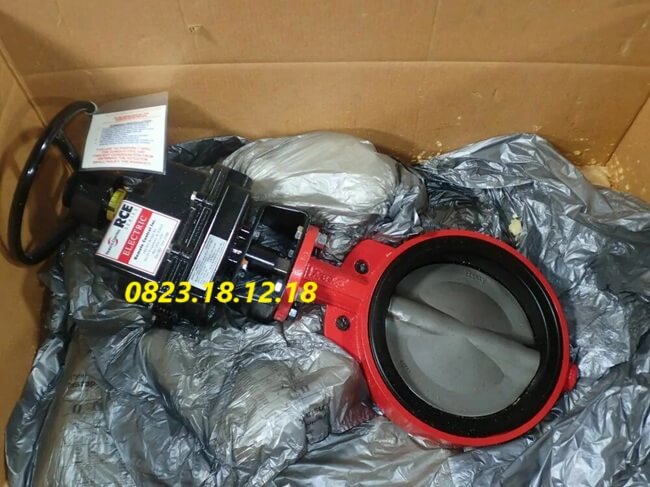

– Van bướm điện dạng ON/OFF: Đóng hoặc mở hoàn toàn

– Van bướm điện dạng tuyến tính (modulating): Điều chỉnh góc mở theo tín hiệu analog 4-20mA hoặc 0-10V

4.4 Phân loại van bướm điều khiển điện theo xuất xứ

– Van bướm điều khiển bằng điện Hàn Quốc: Độ bền cao, vận hành chính xác, phù hợp với hệ thống tự động hóa hiện đại.

– Van bướm điều khiển bằng điện Đài Loan: Chất lượng ổn định, giá thành hợp lý, đáp ứng tốt cho nhiều lĩnh vực công nghiệp.

– Van bướm điều khiển bằng điện Trung Quốc: Chi phí thấp, mẫu mã đa dạng, phù hợp các hệ thống không yêu cầu kỹ thuật cao.

– Van bướm điều khiển bằng điện Nhật Bản: Công nghệ tiên tiến, độ bền cao, thích hợp môi trường làm việc khắt khe.

5. Bảng giá van bướm điều khiển điện mới nhất 2025

Đây là bảng giá mới nhất tháng 4/2025 cho các loại van bướm điện phổ biến:

Lưu ý: Giá có thể thay đổi theo thương hiệu (Kosaplus, Haitima, Alohan, SMC…), xuất xứ (Đài Loan, Hàn Quốc, G7…) và thời điểm mua hàng.

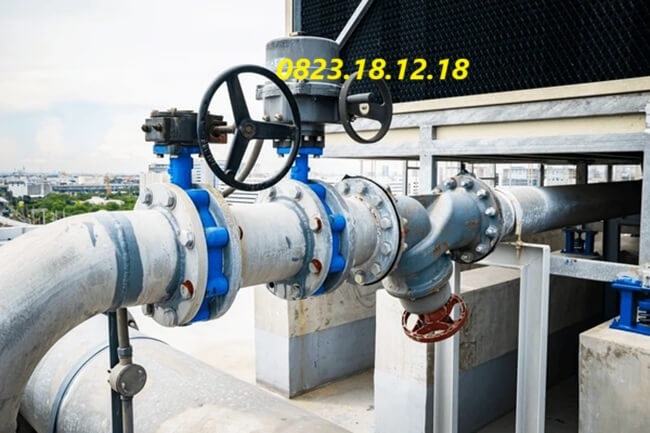

6. Ứng dụng của van bướm điều khiển điện

Một số ứng dụng thực tế của van bướm điện công nghiệp trong đời sống:

– Ứng dụng 1: Hệ thống cấp nước cho khu dân cư và tòa nhà cao tầng

Van bướm điện giúp điều tiết lưu lượng nước lên các tầng cao hoặc khu vực khác nhau theo nhu cầu sử dụng, tự động hóa hệ thống cấp nước hiệu quả và giảm thiểu thất thoát.

– Ứng dụng 2. Trạm xử lý nước thải sinh hoạt và công nghiệp

Van được lắp tại các bể điều hòa, bể phản ứng và bể lắng để tự động điều khiển lượng nước thải xử lý theo chu trình – giúp tối ưu quy trình và giảm nhân công trực tiếp.

– Ứng dụng 3. Hệ thống PCCC tự động trong nhà máy, kho xưởng

Van bướm dạng điều khiển điện giúp đóng/mở nhanh nguồn cấp nước chữa cháy khi có sự cố, tích hợp dễ dàng với hệ thống báo cháy và cảnh báo trung tâm.

– Ứng dụng 4. Ngành sản xuất thực phẩm và đồ uống

Dùng để kiểm soát dòng chảy nguyên liệu lỏng như sữa, nước, siro… trong dây chuyền chiết rót, phối trộn hoặc làm lạnh, đảm bảo độ chính xác và an toàn vệ sinh.

– Ứng dụng 5. Hệ thống HVAC (sưởi, thông gió và điều hòa không khí)

Van bướm điện công nghiệp giúp điều chỉnh lưu lượng nước lạnh hoặc nước nóng đến các bộ phận trao đổi nhiệt, giúp điều hòa nhiệt độ tòa nhà một cách hiệu quả và tiết kiệm năng lượng.

– Ứng dụng 6. Nhà máy xử lý nước biển, nước mặn

Van dùng để đóng/mở và điều tiết nước đầu vào và đầu ra của hệ thống lọc nước biển thành nước ngọt, yêu cầu vật liệu van có khả năng chống ăn mòn cao.

– Ứng dụng 7. Ứng dụng trong ngành luyện kim và gang thép

Van bướm điện được dùng để kiểm soát dòng nước làm mát hoặc khí nóng trong quá trình luyện kim, đòi hỏi độ bền nhiệt và khả năng vận hành ổn định trong môi trường khắc nghiệt.

– Ứng dụng 8. Hệ thống sản xuất năng lượng tái tạo

Trong các nhà máy điện mặt trời, điện gió hoặc điện sinh khối, van bướm dùng điện giúp điều phối chất lỏng hoặc hơi nước trong hệ thống làm mát, hệ thống nhiệt, góp phần tối ưu hiệu suất hoạt động.

7. Câu hỏi thường gặp về van bướm điều khiển điện

– Van bướm điều khiển điện có thể dùng ngoài trời không?

Có, nhưng nên chọn loại chống nước (IP67 trở lên) và có hộp bảo vệ nếu môi trường khắc nghiệt.

– Van bướm điều khiển điện tuyến tính và van ON/OFF khác nhau thế nào?

Van ON/OFF chỉ đóng hoặc mở hoàn toàn, còn van tuyến tính có thể điều chỉnh góc mở theo mức mong muốn.

– Có thể thay thế bộ điều khiển điện của ban bướm điều khiển điện không?

Được, phần actuator có thể tháo rời và thay thế dễ dàng khi có sự cố hoặc nâng cấp.

– Van bướm điện tiêu thụ điện liên tục không?

Không. Van chỉ tiêu thụ điện trong quá trình đóng hoặc mở (thường mất vài giây), sau đó motor sẽ ngừng hoạt động. Điều này giúp tiết kiệm điện năng hiệu quả.

8. Kết luận – Địa chỉ mua van bướm điều khiển điện uy tín

Van bướm điều khiển điện là giải pháp lý tưởng cho các hệ thống yêu cầu tự động hóa, độ chính xác và an toàn cao. Với thiết kế linh hoạt, vận hành thông minh và giá thành hợp lý, van đang là sự lựa chọn hàng đầu cho mọi công trình kỹ thuật.

Bạn đang tìm mua van bướm điều khiển điện chất lượng, giá tốt, hãy liên hệ Công ty TNHH Thiết Bị Điện TS – đơn vị chuyên phân phối van công nghiệp nhập khẩu chính hãng, đầy đủ CO-CQ và dịch vụ kỹ thuật tận nơi.

Liên hệ ngay để mua van bướm điều khiển điện tại Công Ty TNHH THIẾT BỊ ĐIỆN TS:

Hotline: 0823.18.12.18

Email: thietbidients97@gmail.com

Giao hàng toàn quốc – Bảo hành 12 tháng – Tư vấn kỹ thuật miễn phí
