Cách Lắp Van Điện Từ Đúng Kỹ Thuật | Hướng Dẫn Từ A-Z

Van điện từ là thiết bị điều khiển lưu chất bằng điện, thường được sử dụng trong các hệ thống nước, khí nén, hơi nóng, dầu… Dù thiết kế khá nhỏ gọn nhưng nếu lắp đặt sai kỹ thuật, van có thể không hoạt động hoặc gây rò rỉ, nguy hiểm trong vận hành. Bài viết này sẽ hướng dẫn bạn cách lắp van điện từ đúng kỹ thuật từ A đến Z, giúp đảm bảo hệ thống hoạt động ổn định, an toàn và bền lâu.

1. Van điện từ là gì? Có cần lắp đúng kỹ thuật không?

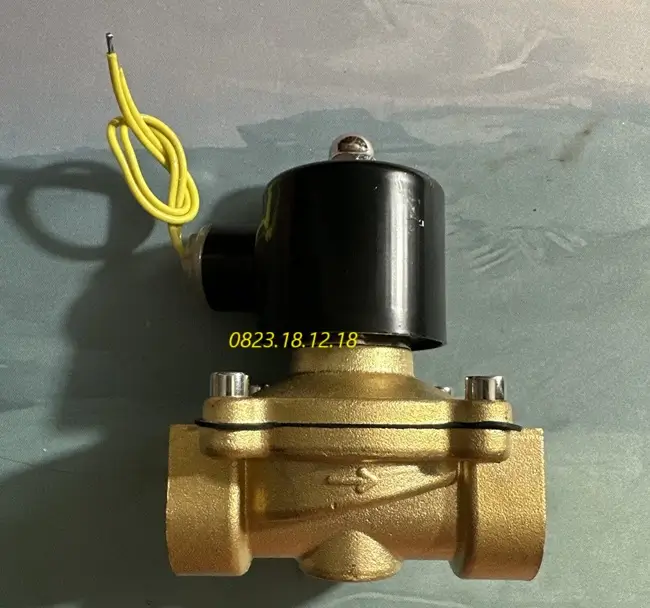

Van điện từ (solenoid valve) là loại van sử dụng lực điện từ để đóng mở dòng lưu chất. Khi cấp điện, cuộn coil sinh ra từ trường hút lõi van để mở hoặc đóng tùy vào loại van (thường mở hoặc thường đóng).

Việc lắp van điện từ không đúng kỹ thuật dễ dẫn đến:

• Van không mở hoặc không đóng được.
• Bị rò rỉ tại điểm kết nối.
• Cuộn coil bị cháy do sai điện áp hoặc lắp ngược chiều.
• Toàn bộ hệ thống gặp lỗi vận hành.

Do đó, lắp đặt đúng kỹ thuật là yêu cầu bắt buộc nếu người dùng muốn hệ thống hoạt động tốt và tránh hư hỏng không đáng có.

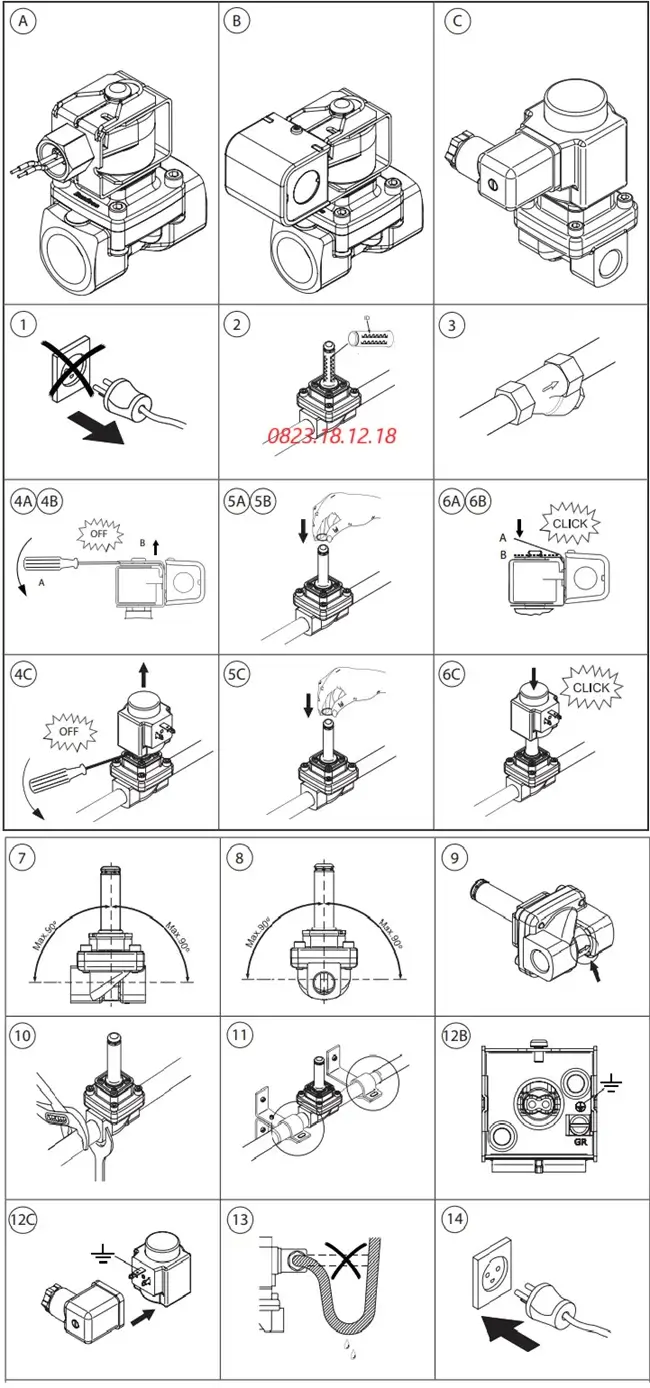

2. Cách lắp van điện từ đúng kỹ thuật

Bước 1: Kiểm tra van và phụ kiện

• Đảm bảo van đúng chủng loại (thường mở/thường đóng).
• Kiểm tra điện áp: 220VAC, 24VDC, 12VDC đúng với hệ thống.
• Kiểm tra tem, ren kết nối, coil, gioăng cao su, thân van không bị móp méo.

Bước 2: Làm sạch đường ống

• Xả sạch cặn, gỉ sắt, bụi bẩn trong đường ống trước khi lắp.
• Có thể dùng khí nén hoặc nước để súc rửa nhanh.

Bước 3: Lắp đúng chiều mũi tên trên thân van

• Trên mỗi van đều có ký hiệu → chỉ chiều dòng chảy.
• Lắp sai chiều sẽ làm van không hoạt động hoặc rò rỉ.

Bước 4: Kết nối ren hoặc mặt bích

• Bôi keo lụa/keo ren vừa đủ nếu là ren trong – ngoài.
• Với van mặt bích, siết đều ốc theo hình sao để tránh lệch tâm.

Bước 5: Đấu điện đúng điện áp và cực tính

• Đảm bảo nguồn cấp điện đúng điện áp thiết kế của van.
• Với điện DC cần chú ý cực âm/dương; với điện AC thì không cần phân cực.

Bước 6: Kiểm tra lại toàn bộ hệ thống trước khi đưa vào sử dụng

• Kiểm tra độ kín tại điểm nối.
• Mở thử hệ thống xem van đóng mở có đúng không.
• Đảm bảo van không bị rung lắc, lắp đúng tư thế.

3. Sơ đồ lắp đặt van điện từ đơn giản, dễ hiểu cho người mới

Mặc dù mỗi hệ thống sẽ có sơ đồ khác nhau, nhưng cấu trúc lắp đặt van điện từ cơ bản như sau:

Một số lưu ý khi lắp sơ đồ:

• Luôn lắp lọc rác phía trước van để tránh cặn bẩn làm kẹt van.
• Không lắp van ở nơi có độ ẩm cao, nước mưa tạt vào.
• Đảm bảo van lắp theo phương ngang, không được dốc nghiêng.

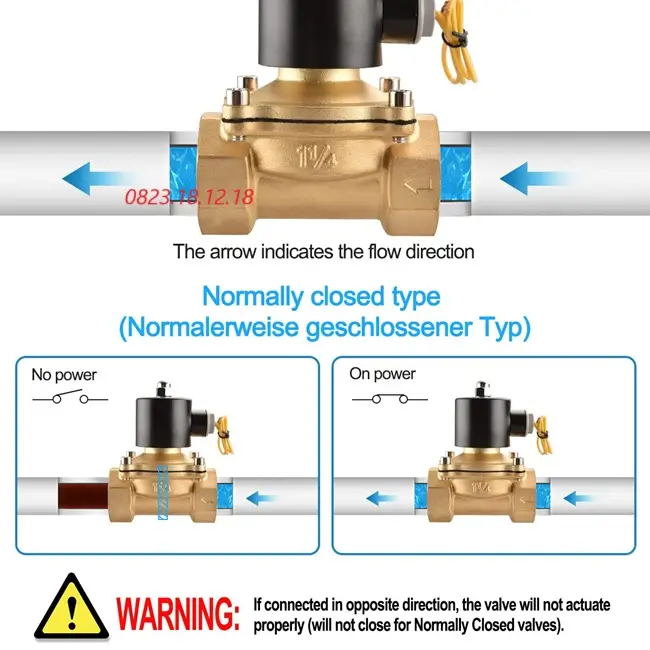

4. 5 lỗi sai thường gặp khi lắp van điện từ và cách khắc phục

Chỉ một bước sai khi lắp van cũng có thể khiến hệ thống hỏng hóc. Đây là những lỗi thường gặp nhất:

• Lắp ngược chiều dòng chảy → van không hoạt động: Kiểm tra lại mũi tên hướng trên thân van.
• Sử dụng sai điện áp → cháy coil hoặc van không mở: Xác định đúng nguồn điện trước khi đấu dây.
• Không dùng lọc rác → cặn bẩn gây kẹt lõi van: Bổ sung lọc rác đầu vào.
• Siết ren quá chặt → nứt thân van hoặc rò rỉ: Siết vừa đủ, có keo lụa hỗ trợ kín khít.
• Lắp đặt nghiêng hoặc đảo ngược → giảm tuổi thọ van: Van phải lắp thẳng đứng (cuộn coil ở trên).

5. Cách kiểm tra van điện từ sau khi lắp có hoạt động đúng không?

Sau khi lắp xong, người dùng có thể kiểm tra hoạt động của van như sau:

• Cấp điện thử: Quan sát xem van có đóng/mở đúng không.
• Ngắt điện: Đảm bảo van quay về trạng thái mặc định (mở hoặc đóng).
• Nghe tiếng “click” nhỏ: Khi cuộn coil hút lõi van, sẽ có tiếng nhẹ chứng tỏ coil hoạt động tốt.
• Kiểm tra rò rỉ: Dùng khăn khô quấn quanh điểm nối, bật hệ thống xem có rò nước, khí hay không.
• Kiểm tra áp lực: Dùng đồng hồ đo để kiểm tra áp lực đầu ra khi van hoạt động.

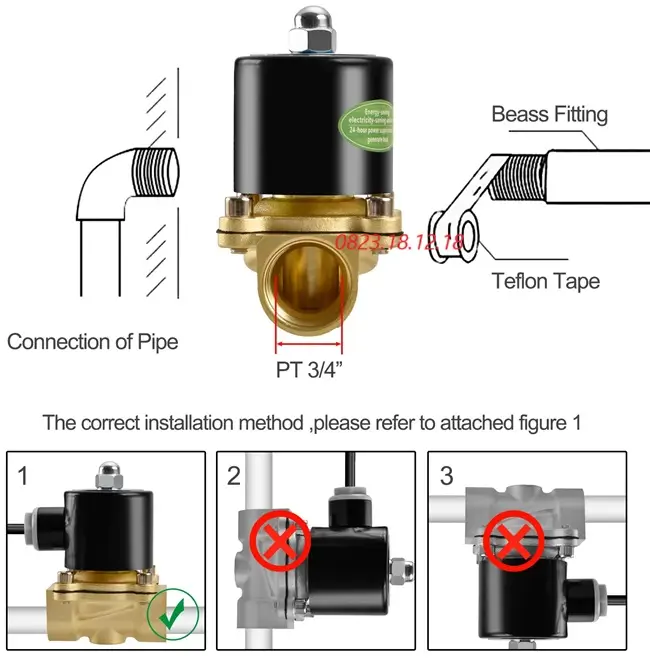

6. Lắp van điện từ theo chiều nào? Có nên lắp ngang hay dọc?

Van điện từ phải được lắp theo chiều dòng chảy mà nhà sản xuất quy định (thường có mũi tên khắc trên thân van). Ngoài ra:

• Tư thế lắp đặt chuẩn nhất là thẳng đứng (coil hướng lên trên).
• Không nên lắp van nghiêng, lộn ngược coil hoặc nằm ngang.
• Nếu hệ thống bắt buộc phải lắp nằm ngang, hãy chọn loại van điện từ cho phép lắp ngang, có ghi rõ trong thông số kỹ thuật.

7. Tư vấn lắp đặt van điện từ chuẩn kĩ thuật và báo giá chi tiết

Lắp van điện từ đúng kỹ thuật không chỉ giúp thiết bị hoạt động ổn định mà còn đảm bảo an toàn cho cả hệ thống. Chỉ cần người sử dụng nắm rõ chiều dòng chảy, điện áp, vị trí lắp, kỹ thuật siết nối, thì việc lắp đặt van không hề phức tạp. Nếu không chắc chắn, hãy nhờ kỹ thuật viên chuyên nghiệp hoặc tham khảo hướng dẫn từ Công ty TNHH THIẾT BỊ ĐIỆN TS chúng tôi. Liên hệ ngay để được tư vấn lắp đặt van điện từ chuẩn kĩ thuật và báo giá chi tiết, qua:
