Đồng hồ đo xăng dầu dạng cơ là gì?

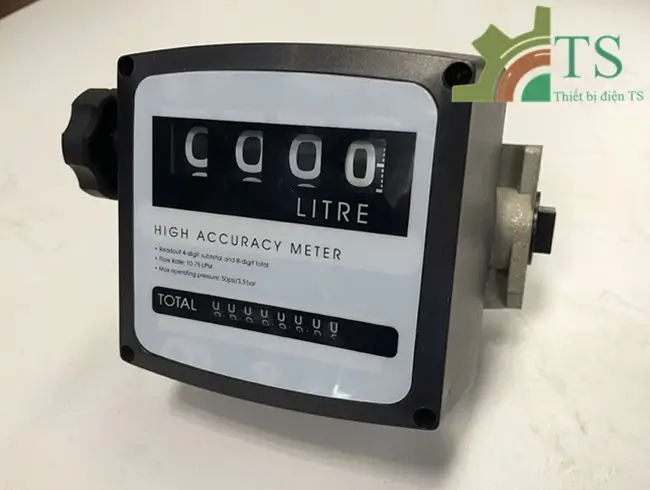

I. Đồng hồ đo xăng dầu dạng cơ là gì?

Đồng hồ đo xăng dầu dạng cơ là thiết bị đo lường thể tích lưu chất chuyên dụng, hoạt động hoàn toàn bằng động năng của dòng chảy mà không cần sử dụng nguồn điện lưới hay pin nuôi nguồn. Thiết bị đảm nhận nhiệm vụ đo đếm, ghi nhận và hiển thị thể tích nhiên liệu (như dầu Diesel, dầu hỏa, xăng sinh học hoặc dầu nhớt công nghiệp) đi qua đường ống theo từng mẻ cấp phát và cộng dồn lũy kế dài hạn.

Khác biệt với các dòng đồng hồ đo nước thông thường hoặc đồng hồ điện tử vi mạch, đồng hồ cơ khí xăng dầu sở hữu buồng đo chế tạo từ hợp kim nhôm áp lực cao hoặc gang xám, kết hợp hệ thống gioăng phớt chịu hydrocacbon để chống ăn mòn và trương nở. Dữ liệu đo lường được hiển thị trực tiếp qua cụm bánh xe số cơ học dạng con lăn, giúp người vận hành dễ dàng quan sát ngay cả dưới ánh nắng mặt trời gay gắt ngoài công trường.

Thiết bị được ứng dụng rộng rãi trong các trạm cấp phát nhiên liệu nội bộ, xe bồn téc lưu động, bến bãi bốc xếp và xưởng sản xuất cơ giới. Nhờ tính cơ động, độ bền cơ học cao và khả năng chống chịu va đập tốt, đồng hồ đo xăng dầu dạng cơ là giải pháp kinh tế giúp doanh nghiệp kiểm soát minh bạch số lượng nhiên liệu xuất nhập kho, ngăn chặn thất thoát và quản lý định ngạch tiêu thụ cho từng đầu xe.

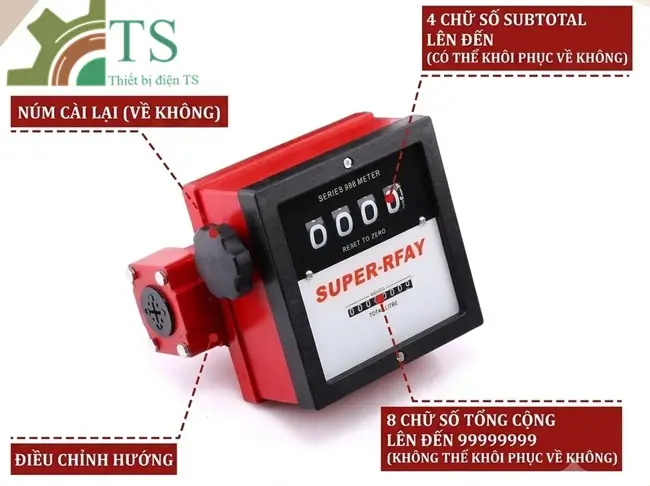

II. Cấu tạo của đồng hồ đo xăng dầu dạng cơ

Một cụm đồng hồ đo xăng dầu dạng cơ tiêu chuẩn công nghiệp được cấu thành từ 6 bộ phận cơ khí chính:

• Thân vỏ và buồng đo áp lực cao: Được đúc nguyên khối từ hợp kim nhôm chịu lực hoặc gang xám dày dặn, có khả năng chịu áp suất làm việc lên tới 10 bar và áp suất nổ phá hủy 30 bar. Thân vỏ có các cổng ren kết nối tiêu chuẩn (thường là 1 inch hoặc 1.5 inch) và cho phép xoay đổi hướng dòng chảy vào ra theo 4 hướng khác nhau để thích ứng với địa hình lắp đặt.

• Cơ cấu đo thể tích (Đĩa lắc hoặc bánh răng): Là bộ phận trung tâm nằm trong buồng đo, phổ biến nhất là cơ cấu đĩa lắc dao động hình cầu hoặc cụm bánh răng ăn khớp chế tạo từ nhựa kỹ thuật cao cấp hoặc hợp kim đồng thau. Vật liệu này có đặc tính tự bôi trơn, chịu mài mòn cao và không bị biến tính khi tiếp xúc lâu ngày với dung môi nhiên liệu.

• Hệ thống bánh răng truyền động giảm tốc: Cụm bánh răng cơ khí chính xác kết nối trục của cơ cấu đo với bộ đếm hiển thị. Khi đĩa lắc dao động hoặc bánh răng quay, chuyển động được truyền qua hộp giảm tốc cơ học để quy đổi số vòng quay thành đơn vị đo thể tích chuẩn (lít hoặc gallon).

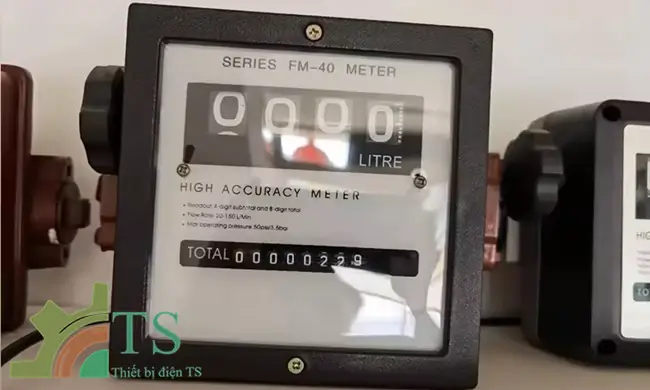

• Mặt số hiển thị và cơ cấu xóa số: Gồm hai dãy số cơ học riêng biệt:

  • Dãy số tức thời: Gồm 3 hoặc 4 chữ số lớn hiển thị số lít của từng lần cấp phát, có thể xoay núm vặn bên hông thân vỏ để đưa toàn bộ về số 0 trước mỗi mẻ bơm mới.

  • Dãy số tích lũy tổng: Gồm 6 đến 8 chữ số nhỏ ghi nhận tổng sản lượng lưu chất đã đi qua đồng hồ từ khi xuất xưởng, hoạt động theo cơ chế cộng dồn liên tục và không thể can thiệp tẩy xóa thủ công.

• Vít vi chỉnh sai số cơ học: Vít tinh chỉnh ren mịn bố trí dưới đáy buồng đo hoặc bên hông thân máy. Cơ cấu này cho phép kỹ thuật viên nới lỏng hoặc siết chặt để thay đổi thể tích làm việc hữu ích của buồng đo, đưa sai số về mức lý tưởng trong các kỳ kiểm định định kỳ.

• Cụm làm kín và gioăng phớt kháng dung môi: Hệ thống gioăng đệm tròn làm từ cao su flo chịu hóa chất hoặc nhựa Teflon nguyên sinh, giúp làm kín tuyệt đối các mặt bích ghép nối, ngăn chặn nhiên liệu rò rỉ ra ngoài và giữ áp lực ổn định cho buồng đo.

III. Nguyên lý hoạt động của đồng hồ đo xăng dầu dạng cơ

Đồng hồ đo xăng dầu dạng cơ hoạt động dựa trên nguyên lý đo thể tích dịch chuyển tích cực, biến năng lượng dòng chảy thành chuyển động cơ học khép kín qua các giai đoạn:

• Dòng nhiên liệu đi vào buồng đo: Khi máy bơm hoạt động, áp lực dòng nhiên liệu đẩy chất lỏng chui qua cửa vào của đồng hồ và tràn vào khoang đo thể tích.

• Chuyển động của cơ cấu đo thể tích: Áp suất dòng chảy tác động trực tiếp lên bề mặt của đĩa lắc dao động (hoặc cặp bánh răng). Sự chênh lệch áp suất giữa khoang nạp và khoang xả làm đĩa lắc chao đảo liên tục xung quanh một trục cầu định vị. Mỗi một chu kỳ dao động hoàn chỉnh của đĩa lắc sẽ tương ứng với việc vận chuyển một thể tích nhiên liệu cố định, không đổi từ cửa vào sang cửa ra.

• Truyền động cơ học lên cụm bánh xe số: Trục của đĩa lắc ăn khớp với trục truyền động trung gian, kéo hộp bánh răng giảm tốc quay theo tỷ lệ chuẩn hóa. Chuyển động quay này dẫn động trực tiếp các trục con lăn số trên mặt đồng hồ, làm các con số cơ học nhảy liên tục tương ứng với số lít thực tế đang chảy qua vòi rót.

• Xả nhiên liệu ra ngoài: Dòng nhiên liệu sau khi điền đầy và đẩy cơ cấu đo sẽ thoát ra ngoài qua cửa xả để đi tiếp vào ống dẫn mềm và cấp vào bình chứa của phương tiện. Toàn bộ chu trình diễn ra liên tục, êm ái và hoàn toàn không tiêu hao bất kỳ năng lượng điện nào.

IV. Ưu điểm và hạn chế của đồng hồ đo xăng dầu dạng cơ

1. Ưu điểm nổi bật của đồng hồ đo xăng dầu dạng cơ

• Độ bền cơ học vượt trội ngoài công trường: Hoàn toàn không sử dụng vi mạch điện tử hay màn hình tinh thể lỏng, thiết bị có khả năng chịu rung giật cơ học cực tốt, không sợ ngập nước mưa, bùn đất hay va quẹt ngoài bãi xe.

• An toàn phòng chống cháy nổ tự nhiên: Do không sử dụng pin hay nguồn điện, đồng hồ cơ triệt tiêu 100% nguy cơ phát sinh tia lửa điện hoặc chập cháy vi mạch, rất an toàn khi lắp đặt tại các khu vực chứa hơi xăng dầu bay hơi đậm đặc.

• Quan sát dễ dàng dưới nắng gắt: Chữ số cơ học dập nổi với độ tương phản cao, không bị lóa mờ hay đen màn hình khi tiếp xúc với nhiệt độ cao và ánh nắng trực tiếp như các dòng màn hình điện tử.

• Chi phí đầu tư và bảo trì thấp: Giá thành mua mới của đồng hồ cơ luôn rẻ hơn đáng kể so với dòng điện tử cùng phân khúc lưu lượng, cấu tạo đơn giản giúp việc vệ sinh, bảo dưỡng và thay thế linh kiện diễn ra nhanh chóng.

2. Hạn chế kỹ thuật đồng hồ đo xăng dầu dạng cơ

• Sai số đo lường ở mức tiêu chuẩn: Độ chính xác của đồng hồ cơ thường dao động trong khoảng sai số dưới 1%, không mịn và nhạy bằng các dòng đồng hồ điện tử bánh răng elip cao cấp (đạt sai số dưới 0.5%).

• Gây tổn thất áp suất dòng chảy: Chuyển động cơ học của đĩa lắc tạo ra lực cản thủy lực nhất định, làm sụt giảm nhẹ áp lực dòng chảy ở đầu vòi bơm so với dòng đồng hồ tuabin điện tử.

• Không hỗ trợ kết nối phần mềm từ xa: Không thể truyền tín hiệu xung điện tử về máy vi tính hay hệ thống xuất hóa đơn tự động nếu không lắp thêm bộ chuyển đổi phát xung cơ điện phụ trợ.

• Dễ kẹt buồng đo nếu dầu lẫn cặn bẩn: Các khe hở cơ khí giữa đĩa lắc và lòng buồng đo rất khít; nếu dòng nhiên liệu có nhiều mạt rỉ sét hoặc cát sỏi, cơ cấu đĩa lắc có thể bị kẹt cứng làm đứng kim số.

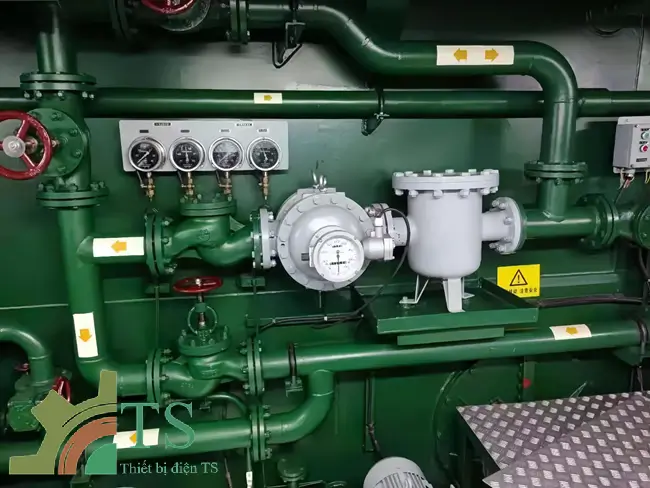

V. Ứng dụng của đồng hồ đo xăng dầu dạng cơ

Nhờ khả năng làm việc bền bỉ và độc lập với nguồn điện, đồng hồ đo xăng dầu dạng cơ hiện diện trong nhiều mắt xích quản lý nhiên liệu:

• Trạm cấp phát nhiên liệu nội bộ tại bãi xe vận tải: Lắp đặt trên các cột bơm dầu Diesel cố định của doanh nghiệp xe tải, xe khách, hợp tác xã vận chuyển container để theo dõi lượng dầu cấp phát hàng ngày cho từng đầu xe.

• Xe bồn cấp dầu dã chiến tại công trường: Gá trực tiếp sau đuôi các xe téc di động chuyên cấp dầu cho máy xúc đào bánh xích, máy ủi, máy san đất tại các dự án giao thông, mỏ đá, công trình đồi núi xa khu dân cư.

• Âu neo đậu tàu thuyền và cảng thủy nội địa: Trang bị tại các cây bơm ven cầu cảng để tiếp dầu Diesel cho tàu cá đánh bắt xa bờ, sà lan bồn vật liệu xây dựng, giúp đối soát khối lượng mua bán minh bạch.

• Bộ bơm thùng phuy sang chiết nhiên liệu: Gắn liền với các bộ bơm điện 12V, 24V hoặc 220V hút dầu từ thùng phuy 200 lít để chiết rót cho máy phát điện dự phòng tòa nhà hoặc máy nông nghiệp nông trường.

• Hệ thống đường ống tiếp nhận dầu nội bộ: Đặt trên đường ống trung chuyển nhiên liệu từ bồn chứa lớn sang các bồn tiêu thụ phụ trong các nhà máy gạch men, trạm trộn bê tông và xưởng luyện cán thép.

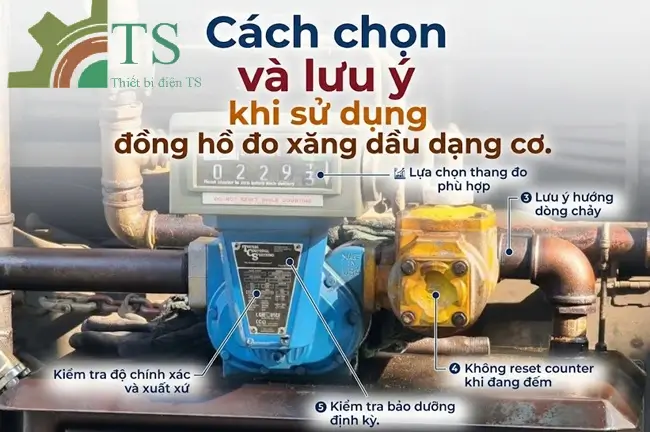

VI. Cách chọn và lưu ý khi sử dụng đồng hồ đo xăng dầu dạng cơ

1. Tiêu chí chọn đồng hồ đồng hồ đo xăng dầu dạng cơ phù hợp

• Tương thích dải lưu lượng làm việc: Chọn đồng hồ có dải lưu lượng bao trùm công suất bơm thực tế. Điểm làm việc tối ưu nên nằm ở mức 30% đến 80% dải đo định mức (ví dụ máy bơm 60 lít/phút nên dùng đồng hồ dải đo 20 đến 120 lít/phút). Không chọn đồng hồ có lưu lượng tối thiểu lớn hơn lưu lượng bơm vì sẽ gây sai số rất lớn.

• Lựa chọn số lượng chữ số hiển thị: Nếu mỗi mẻ bơm chỉ từ vài chục đến dưới 900 lít, dòng hiển thị 3 số tức thời là đủ đáp ứng. Nếu thường xuyên cấp phát cho xe tải mỏ hoặc bồn chứa lớn từ vài nghìn lít mỗi lần, bắt buộc chọn dòng hiển thị 4 số tức thời để tránh quay vòng số.

• Tương thích loại nhiên liệu: Khi dùng cho dầu Diesel, dầu hỏa có thể chọn phiên bản vỏ nhôm tiêu chuẩn. Nếu sử dụng cho xăng, bắt buộc phải chọn phiên bản thân vỏ dẫn điện đạt chuẩn an toàn phòng chống cháy nổ để đấu nối cáp xả tĩnh điện.

2. Lưu ý kỹ thuật khi lắp đặt và vận hành

• Bắt buộc lắp bộ lọc cặn trước đồng hồ: Đặt bầu lọc rác hoặc cốc lọc tinh (độ tinh lọc từ 30 đến 100 micron) ngay trước cửa vào của đồng hồ để loại bỏ mạt sắt đáy bồn, ngăn ngừa hiện tượng xước buồng đo và kẹt đĩa lắc.

• Lắp đúng chiều mũi tên dòng chảy: Luôn quan sát mũi tên chỉ hướng dòng chảy dập nổi trên thân kim loại để lắp đúng chiều vào và ra. Đấu ngược chiều sẽ làm khóa cứng đĩa lắc và hư hại cơ cấu truyền động.

• Tránh hiện tượng búa nước giật áp lực: Khi thao tác cấp phát, không nên đóng ngắt cò bơm đột ngột ở tốc độ cao. Sóng xung áp dội ngược có thể làm cong vênh đĩa lắc hoặc vỡ hộp số bánh răng hiển thị.

• Xóa số tức thời trước mỗi lần bơm mới: Luôn xoay núm vặn bên hông để đưa dãy số mẻ bơm về mức 000 trước khi mở vòi rót, tránh cộng dồn sai lệch giữa các lượt xe.

• Hiệu chuẩn định kỳ: Sau mỗi 6 tháng vận hành hoặc sau khi di chuyển đường dài, nên dùng bình chuẩn dung tích tiêu chuẩn để kiểm tra đối chứng. Nới hoặc siết vít vi chỉnh dưới đáy buồng đo để căn chỉnh sai số về mức nhỏ nhất.

VII. Địa chỉ cung cấp đồng hồ đo xăng dầu dạng cơ chính hãng, giá tốt

Trang bị đồng hồ đo xăng dầu dạng cơ đạt chuẩn là giải pháp tối ưu giúp các doanh nghiệp vận tải, nhà thầu thi công và đơn vị bến bãi kiểm soát nhiên liệu chính xác, ngăn chặn thất thoát và tiết kiệm chi phí đầu tư. CTY TNHH THIẾT BỊ ĐIỆN TS chuyên nhập khẩu và phân phối trực tiếp các dòng đồng hồ đo lưu lượng cơ học chính hãng từ các thương hiệu hàng đầu như Piusi K33, Piusi K44, đồng hồ đo xăng dầu phòng nổ và cụm trạm cấp phát mini đồng bộ, đầy đủ chứng nhận CO/CQ cùng chính sách bảo hành từ 12 đến 24 tháng.

Quý khách hàng có nhu cầu tư vấn kỹ thuật chuyên sâu và nhận bảng báo giá đồng hồ đo xăng dầu dạng cơ ưu đãi nhất năm 2026 xin vui lòng liên hệ trực tiếp với CTY TNHH THIẾT BỊ ĐIỆN TS qua số Hotline 0986.010.961, truy cập website thietbidients.com hoặc gửi yêu cầu kỹ thuật về hòm thư điện tử thietbidients97@gmail.com.
