Cách Lắp Đặt Van Bướm | Hướng Dẫn Chuẩn Kỹ Thuật

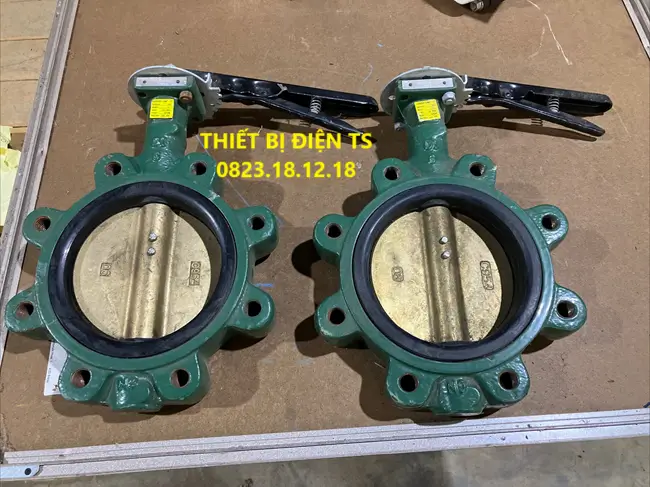

1. Giới thiệu nhanh về van bướm và vai trò trong các công trình, hệ thống

Van bướm là loại van công nghiệp có cấu tạo đơn giản với đĩa xoay quanh trục để điều tiết dòng chảy. Với thiết kế gọn nhẹ, dễ lắp đặt và chi phí hợp lý, van cánh bướm được ứng dụng rộng rãi trong các hệ thống cấp thoát nước, xử lý nước thải, phòng cháy chữa cháy, HVAC, và nhiều ngành công nghiệp khác.

Vai trò chính của van cánh bướm là đóng/mở và điều tiết lưu lượng chất lỏng hoặc khí, giúp kiểm soát hệ thống hoạt động ổn định, an toàn và hiệu quả hơn. Đây là lựa chọn tốt phù hợp cho nhiều công trình từ dân dụng đến công nghiệp nặng.

Vì vậy, cách lắp đặt van bướm đúng kỹ thuật không chỉ giúp thiết bị hoạt động hiệu quả mà còn hạn chế rò rỉ, giảm hư hỏng cho các hệ thống và công trình công nghiệp.

2. Lưu ý chuẩn bị trước khi lắp đặt van bướm

Để đảm bảo quá trình lắp đặt diễn ra trơn tru, người dùng cần chuẩn bị kỹ:

• Kiểm tra kích thước: Đảm bảo van và đường ống có cùng kích cỡ danh định (DN).
• Vệ sinh đường ống: Làm sạch bụi bẩn, cặn bám, dầu mỡ tại hai đầu ống nối.
• Kiểm tra tình trạng van: Van phải nguyên vẹn, không cong vênh, gioăng không bị biến dạng.

Lưu ý: Van bướm không nên lắp đặt gần các đoạn co, tê hay khúc cua gấp – dễ gây nhiễu dòng chảy.

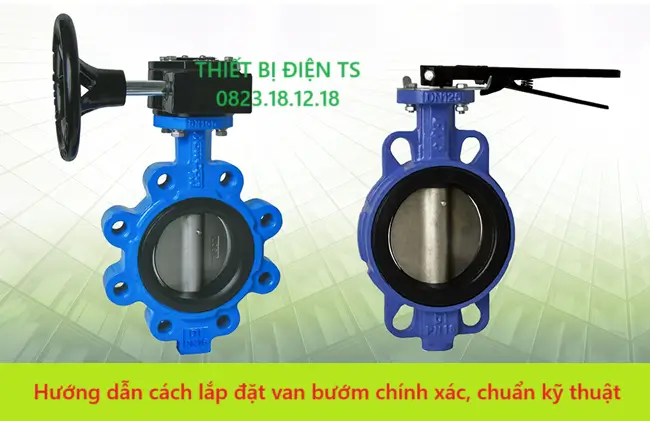

3. Hướng dẫn cách lắp đặt van bướm chính xác, chuẩn kỹ thuật và một số lưu ý quan trọng

3.1 Các bước lắp đặt van bướm đúng kỹ thuật:

Bước 1. Xác định vị trí lắp

Chọn vị trí lắp van dễ thao tác, đảm bảo khoảng cách đủ để tay gạt hoặc bộ điều khiển vận hành linh hoạt. Tránh lắp gần tường hoặc vật cản.

Bước 2. Đưa van vào vị trí

• Giữ van ở trạng thái mở ¼ vòng để tránh làm hỏng đĩa van khi siết mặt bích.
• Căn chỉnh mặt bích hai bên sao cho thẳng hàng, không lệch tâm.

Bước 3. Siết bulong từ từ, theo hình ngôi sao

• Siết đối xứng theo hình chữ thập hoặc hình sao để phân bổ lực đều.
• Không siết quá chặt, tránh làm biến dạng thân van và gioăng cao su.

Bước 4. Kiểm tra sau lắp đặt

• Đóng mở van vài lần để kiểm tra độ trơn tru.
• Thử áp lực hệ thống nếu cần (đối với các ứng dụng công nghiệp).

3.2 Một số lưu ý quan trọng trong quá trình lắp đặt

• Không dùng van bướm để căn chỉnh lưu lượng (nếu không phải loại điều tiết).
• Với van bướm điều khiển điện/khí nén, cần kiểm tra nguồn cấp (áp suất khí, điện áp) trước khi đưa vào sử dụng.
• Trong môi trường có hóa chất hoặc nước mặn, nên chọn van bướm inox hoặc vật liệu có lớp lót chống ăn mòn.

4. Những lỗi thường gặp khi lắp đặt van bướm và hướng dẫn bảo trì cụ thể

4.1 Những lỗi thường gặp khi lắp đặt van cánh bướm

– Lắp van sai chiều dòng chảy

• Van bướm thường có mũi tên chỉ chiều dòng chảy, nếu lắp ngược, lực đẩy sẽ khiến đĩa van đóng không kín, gây rò rỉ hoặc rung lắc.
• Khắc phục: Luôn kiểm tra kỹ hướng dòng chảy trước khi lắp, đặc biệt với van điều khiển tự động hoặc lắp ở vị trí cao.

– Xiết bulong không đều

• Xiết quá chặt hoặc không đồng đều các bulong mặt bích khiến đệm cao su bị méo, làm van không kín hoàn toàn.
• Khắc phục: Xiết bulong theo hình chữ thập đều lực, từ nhẹ đến mạnh dần. Nên sử dụng cờ lê lực để đảm bảo chính xác.

– Không căn chỉnh trục van

• Lắp lệch trục hoặc không kiểm tra độ thẳng đứng giữa van và ống dẫn sẽ khiến đĩa van bị kẹt khi đóng/mở.
• Khắc phục: Dùng thước thăng bằng kiểm tra vị trí và trục thẳng đứng trước khi siết chặt cố định.

– Không kiểm tra gioăng làm kín

• Nhiều kỹ thuật viên bỏ qua kiểm tra tình trạng gioăng cao su hoặc đệm làm kín trước khi lắp, khiến van rò rỉ sớm sau vài chu kỳ vận hành.
• Khắc phục: Trước khi lắp, nên vệ sinh sạch mặt bích, kiểm tra gioăng có bị biến dạng hoặc nứt không.

– Dùng keo, dầu không phù hợp

• Sử dụng keo hoặc dầu bôi trơn không tương thích với chất liệu đĩa van (như cao su EPDM, NBR…) khiến vật liệu bị phá hủy nhanh chóng.
• Khắc phục: Luôn chọn keo lắp chuyên dụng hoặc dầu silicon trung tính – tránh dầu mỡ công nghiệp không rõ thành phần.

4.2 Bảo trì van cánh bướm sau khi lắp đặt và sử dụng

Việc bảo trì định kỳ không chỉ giúp van cánh bướm hoạt động trơn tru mà còn ngăn ngừa hỏng hóc trước khi xảy ra. Quy trình bảo trì chi tiết:

– Kiểm tra định kỳ theo chu kỳ 3 – 6 tháng

• Quan sát tình trạng vận hành, có bị rít, rò rỉ hay kẹt không.
• Đối với van tay gạt, nên thử đóng mở vài lần để đảm bảo trục và đĩa hoạt động ổn định.

– Làm sạch mặt trong thân van

• Nếu dùng cho nước thải, nước bẩn, cần tháo van định kỳ để súc rửa đĩa và thân van.
• Tránh để cặn tích tụ lâu ngày làm giảm độ kín.

– Bảo dưỡng bộ điều khiển

• Với van bướm điều khiển điện hoặc khí nén, nên kiểm tra nguồn cấp điện, khí định kỳ.
• Làm sạch và tra dầu vào các chi tiết truyền động nếu cần.

– Thay gioăng nếu bị lão hóa: Quan sát các vết rạn nứt, xẹp của gioăng làm kín. Nếu có dấu hiệu hao mòn, nên thay thế kịp thời để tránh rò rỉ.

– Bảo quản van dự phòng đúng cách

• Nếu chưa sử dụng ngay, nên để van ở nơi khô ráo, tránh nắng gắt và bụi bẩn.
• Dùng bọc ni lông hoặc bao bì gốc để bảo vệ phần đĩa và trục.

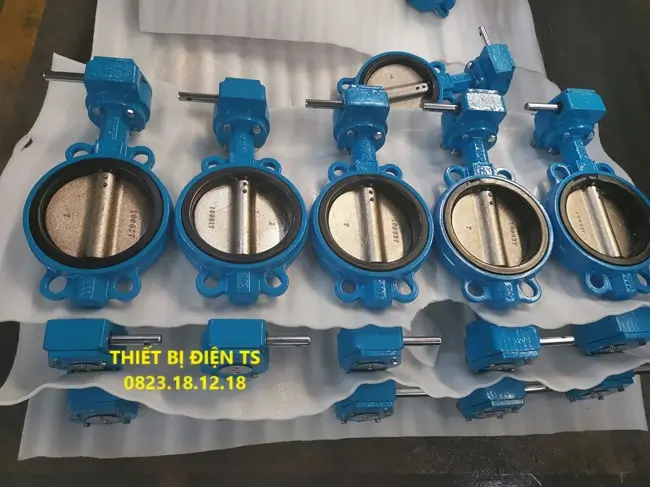

5. Mua van bướm và phụ kiện lắp đặt chính hãng ở đâu?
