Cách Lắp Van Điện Từ Đúng Chuẩn – Hướng Dẫn Chi Tiết Từng Bước

I. Giới thiệu chung về van điện từ và tầm quan trọng của lắp đặt đúng chuẩn

Trong hầu hết các hệ thống cấp thoát nước, khí nén, hơi nóng hay dây chuyền sản xuất công nghiệp, van điện từ đóng vai trò trung tâm trong việc điều khiển đóng/mở dòng chảy. Thiết bị này hoạt động nhờ cuộn coil điện từ tạo lực hút để di chuyển piston, từ đó cho phép hoặc ngăn cản lưu chất đi qua.

Tuy nhiên, không ít trường hợp van điện từ gặp sự cố như rò rỉ, kẹt piston, cuộn coil cháy chỉ sau một thời gian ngắn sử dụng. Nguyên nhân chính thường bắt nguồn từ việc lắp đặt sai cách: van đặt ngược chiều dòng chảy, đường ống chưa được vệ sinh sạch sẽ, chọn sai điện áp cấp cho coil…

Do đó, việc nắm vững cách lắp van điện từ đúng chuẩn không chỉ giúp hệ thống hoạt động ổn định, an toàn, mà còn kéo dài tuổi thọ của thiết bị, tiết kiệm chi phí bảo trì, thay thế. Bài viết dưới đây sẽ cung cấp cho bạn hướng dẫn chi tiết từng bước, từ chuẩn bị, lắp đặt cho đến kiểm tra vận hành thực tế.

II. Cấu tạo và nguyên lý hoạt động của van điện từ

Để lắp đặt đúng chuẩn, trước hết bạn cần hiểu rõ cấu tạo cơ bản và nguyên lý hoạt động của van điện từ.

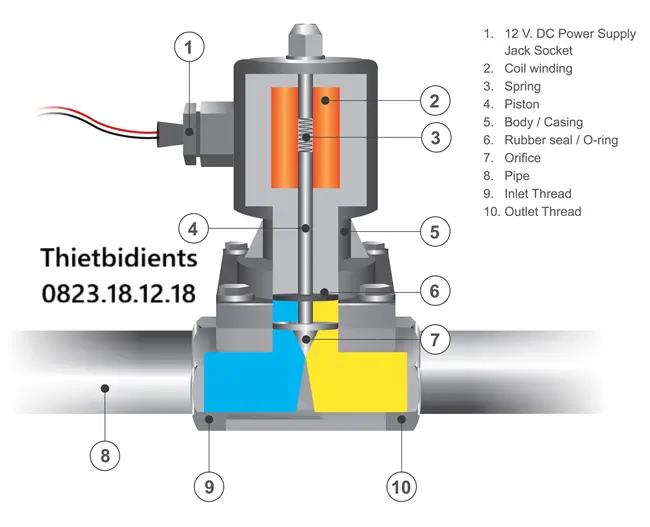

1. Cấu tạo của van điện từ

Một chiếc van điện từ thông thường gồm các bộ phận chính:

• Thân van: Làm bằng đồng, inox hoặc gang, chứa buồng van và đường dẫn dòng chảy.
• Piston (hoặc màng): Bộ phận di động, đóng/mở lối đi của lưu chất.
• Lò xo: Giữ piston ở trạng thái đóng hoặc mở khi không có điện.
• Cuộn coil điện từ: Tạo ra từ trường khi được cấp điện, hút piston di chuyển.
• Gioăng làm kín: Đảm bảo không bị rò rỉ lưu chất.
• Ký hiệu chiều dòng chảy: Được khắc trên thân van để định hướng lắp đặt.

2. Nguyên lý hoạt động

Van điện từ có hai dạng chính:

• Van thường đóng (NC): Khi chưa cấp điện, lò xo đẩy piston xuống chặn dòng chảy. Khi cấp điện, từ trường hút piston lên, mở van.
• Van thường mở (NO): Ngược lại, ở trạng thái không có điện, van mở. Khi cấp điện, piston bị hút xuống, đóng dòng chảy.

Hiểu rõ nguyên lý này giúp bạn dễ dàng kiểm tra hoạt động của van sau khi lắp đặt.

III. Chuẩn bị trước khi lắp van điện từ

Một bước quan trọng nhưng thường bị bỏ qua là chuẩn bị trước khi lắp đặt. Công việc này bao gồm:

Dụng cụ cần thiết

• Cờ lê, mỏ lết để siết chặt khớp nối.
• Băng tan hoặc gioăng cao su chống rò rỉ.
• Tua vít, kìm để đấu nối dây điện.
• Đồng hồ đo áp suất để kiểm tra.

Kiểm tra thông số kỹ thuật của van

• Điện áp coil: 220V AC hoặc 24V DC.
• Kích thước ren hoặc mặt bích: DN15, DN20, DN25…
• Dải áp suất làm việc: từ 0.1 MPa đến vài MPa tùy loại.
• Nhiệt độ lưu chất: nước thường, hơi nóng, dầu, khí nén.

Kiểm tra đường ống và môi chất

• Đảm bảo đường ống sạch, không có cặn bẩn hay rỉ sét.
• Xác định đúng loại môi chất để chọn vật liệu thân van phù hợp.

Chọn vị trí lắp đặt hợp lý

• Vị trí dễ thao tác và bảo trì.
• Đặt theo chiều ngang, tránh lắp cuộn coil hướng xuống dưới.
• Tránh môi trường ẩm ướt hoặc nhiệt độ quá cao gây ảnh hưởng đến coil.

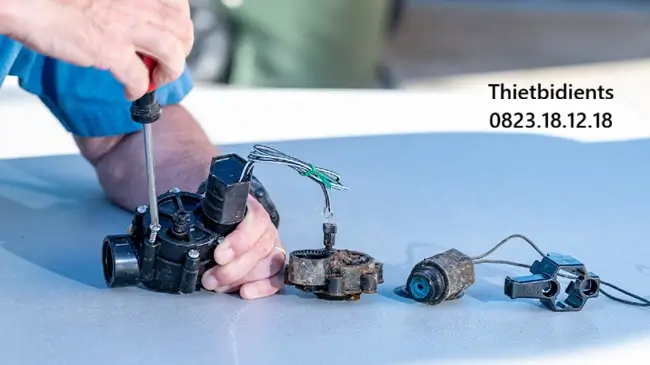

IV. Cách lắp van điện từ đúng chuẩn – Hướng dẫn chi tiết từng bước

Dưới đây là các bước lắp đặt van điện từ chuẩn kỹ thuật mà bạn có thể áp dụng cho hầu hết các hệ thống:

Bước 1: Ngắt nguồn điện và đảm bảo an toàn

Trước khi tiến hành, hãy chắc chắn rằng hệ thống điện đã được ngắt hoàn toàn để tránh rủi ro chập cháy hoặc điện giật.

Bước 2: Vệ sinh đường ống

Dùng khí nén hoặc nước áp lực cao để làm sạch bụi bẩn, mạt kim loại trong đường ống. Nếu để sót, chúng có thể kẹt piston và làm hỏng gioăng.

Bước 3: Lắp đặt van theo chiều dòng chảy

Quan sát mũi tên trên thân van và lắp đúng hướng dòng chảy. Đây là bước then chốt – lắp ngược chiều khiến van không thể hoạt động hoặc nhanh hỏng.

Bước 4: Kết nối cơ khí

• Nếu van ren: Quấn băng tan quanh ren để chống rò rỉ, sau đó siết chặt bằng cờ lê.
• Nếu van bích: Lắp gioăng vào giữa, siết bulong theo hình đối xứng để tránh lệch áp.

Bước 5: Kết nối điện

• Đấu dây điện vào cuộn coil đúng điện áp ghi trên nhãn (220V hoặc 24V).
• Nên dùng ống gen cách điện hoặc hộp bảo vệ để tránh ẩm, chập cháy.

Bước 6: Kiểm tra vận hành

• Cấp điện thử cho coil, quan sát van mở/đóng.
• Kiểm tra áp suất, lưu lượng có thông suốt không.
• Nếu có hiện tượng rò rỉ, siết lại các mối nối hoặc thay gioăng.

Bước 7: Hoàn tất và nghiệm thu

Sau khi van hoạt động trơn tru, ghi chép lại thông số và bàn giao hệ thống cho người vận hành.

V. Những lỗi thường gặp khi lắp van điện từ và cách khắc phục

Dù lắp đặt đúng quy trình, vẫn có thể gặp sự cố. Dưới đây là các lỗi phổ biến:

Van không hoạt động

• Nguyên nhân: Cấp sai điện áp cho coil hoặc coil cháy.
• Cách khắc phục: Kiểm tra nguồn điện, thay coil mới đúng điện áp.

Van bị rò rỉ

• Nguyên nhân: Siết ren không chặt, gioăng hỏng, cặn bẩn bám.
• Khắc phục: Siết lại, thay gioăng, vệ sinh piston.

Van kêu to, rung giật

• Nguyên nhân: Áp suất dòng chảy quá cao hoặc không ổn định.
• Khắc phục: Dùng van giảm áp hoặc bộ ổn áp suất trước van điện từ.

Van nóng bất thường

• Nguyên nhân: Coil làm việc liên tục, không có thời gian nghỉ.
• Khắc phục: Dùng loại van có coil chịu nhiệt, hoặc vận hành theo chu kỳ hợp lý.

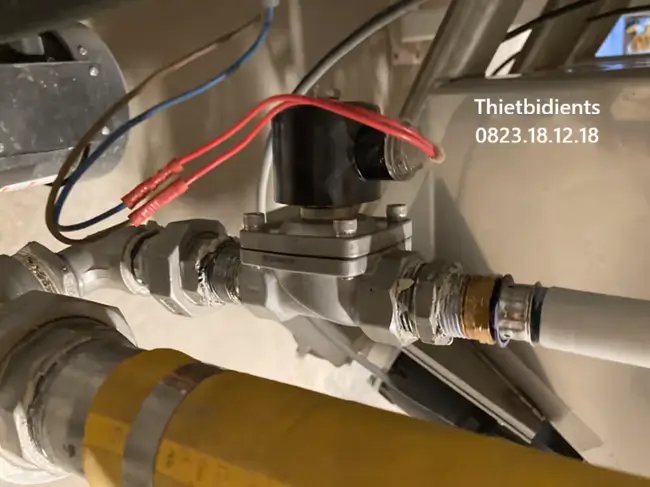

VI. Ứng dụng của van điện từ sau khi lắp đặt đúng chuẩn

Van điện từ được sử dụng rộng rãi trong nhiều lĩnh vực:

• Hệ thống nước sinh hoạt và công nghiệp: Kiểm soát cấp thoát nước tự động.
• Máy lọc nước RO: Điều khiển đóng mở dòng nước tinh khiết.
• Hệ thống khí nén: Quản lý dòng khí trong dây chuyền sản xuất.
• Hơi nóng và dầu: Dùng trong lò hơi, hệ thống gia nhiệt.
• PCCC: Điều khiển dòng nước/khí chữa cháy, phản ứng nhanh khi có sự cố.
• Nông nghiệp: Hệ thống tưới tiêu tự động, tiết kiệm nước.

Nhờ tính linh hoạt, chỉ cần lắp đúng chuẩn, van điện từ có thể hoạt động ổn định trong nhiều năm mà không cần bảo trì phức tạp.

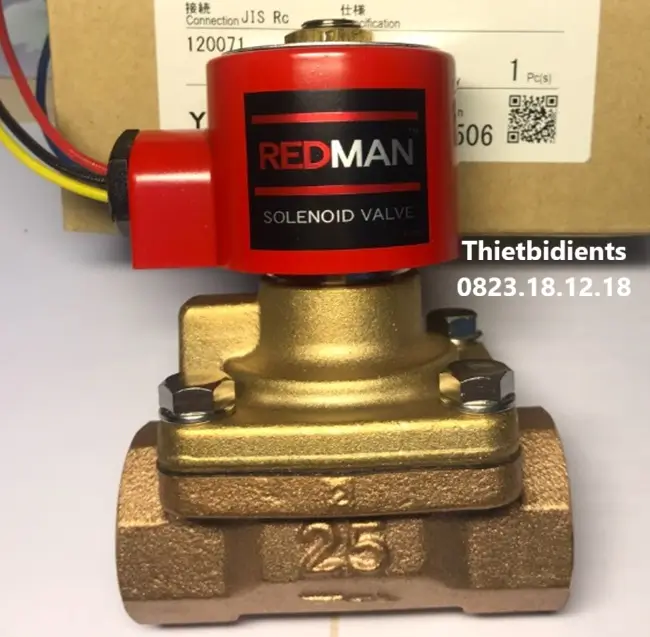

VII. Mua van điện từ chính hãng và dịch vụ hỗ trợ lắp đặt
