Van điện từ (solenoid valve) là thiết bị phổ biến trong các hệ thống cấp nước, khí nén, dầu, hóa chất… Với khả năng đóng/mở tự động nhờ lực từ, van giúp điều khiển dòng chảy dễ dàng, nhanh chóng và tiết kiệm công sức. Các loại van điện từ 12V, 24V, 220V được sử dụng rộng rãi nhờ sự linh hoạt trong nguồn điện.

Trong bài viết này, chúng ta sẽ tìm hiểu chi tiết về cấu tạo, nguyên lý hoạt động, ứng dụng và bảng giá của van điện từ.

Mục lục ẩn

1 1. Van điện từ là gì?

2 2. Cấu tạo của van điện từ

3 3. Nguyên lý hoạt động của van điện từ

4 4. Ứng dụng của van điện từ 12V, 24V, 220V

5 5. Bảng giá tham khảo van điện từ

6 6. Lưu ý khi chọn mua và lắp đặt van điện từ

6.1 6.1. Tiêu chí chọn mua van điện từ

6.2 6.2. Hướng dẫn lắp đặt van điện từ đúng cách

1. Van điện từ là gì?

Van điện từ là thiết bị điều khiển dòng chảy tự động thông qua cơ chế đóng/mở nhờ lực hút của cuộn dây điện từ. Khi có dòng điện chạy qua, cuộn dây sinh ra lực từ, làm di chuyển lõi van và giúp van mở hoặc đóng.

Loại van này được ứng dụng rộng rãi trong các lĩnh vực như cấp thoát nước, xử lý nước thải, hệ thống phun sương, máy nén khí, tưới tự động, xăng dầu, hóa chất…

Phân loại van điện từ theo nguồn điện

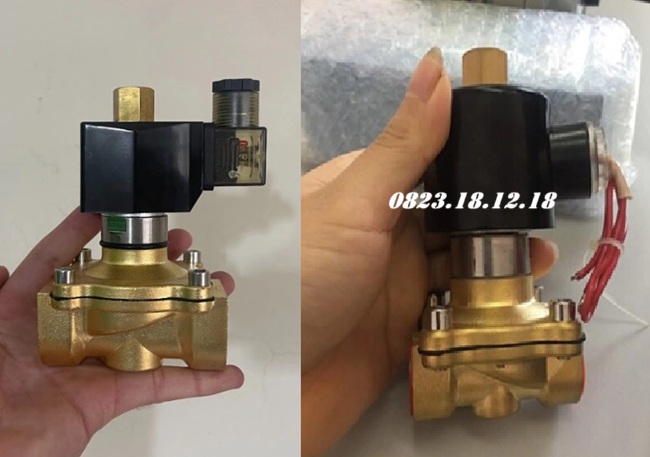

– Van điện từ 12V: Sử dụng nguồn điện áp 12V DC, an toàn, tiết kiệm điện, phù hợp với các hệ thống nhỏ như tưới cây, máy phun sương, máy lọc nước.

– Van điện từ 24V: Sử dụng nguồn 24V DC, ít gây giật, thường dùng trong các hệ thống công nghiệp, máy móc tự động hóa.

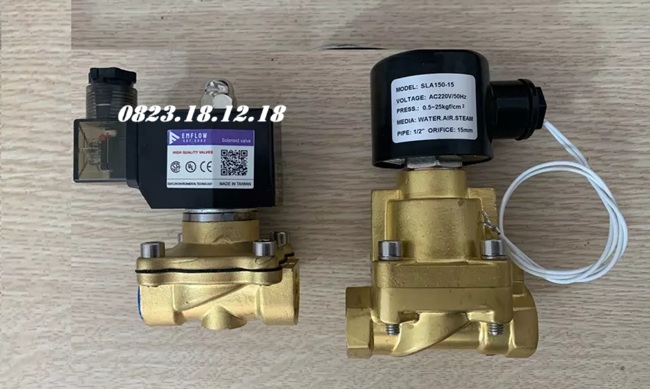

– Van điện từ 220V: Sử dụng nguồn điện 220 AC, phù hợp cho các hệ thống cấp thoát nước, máy bơm, và các ứng dụng dân dụng khác.

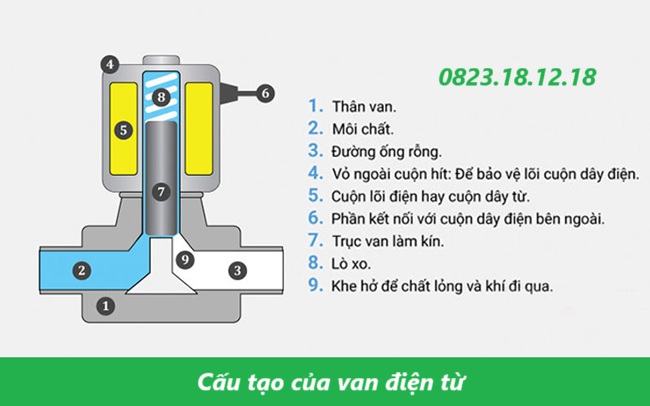

2. Cấu tạo của van điện từ

Van điện từ có cấu tạo gồm các bộ phận chính:

Thân van: Được làm từ các vật liệu như đồng, inox, nhựa hoặc gang, giúp van chịu được áp lực và nhiệt độ cao. Thân van có nhiệm vụ bảo vệ các bộ phận bên trong và kết nối với đường ống dẫn lưu chất.
Cuộn dây điện từ (solenoid coil): Đây là bộ phận quan trọng nhất, tạo ra lực từ để đóng/mở van khi có dòng điện đi qua. Cuộn dây thường được bọc cách điện và làm từ chất liệu đồng hoặc nhôm để đảm bảo độ bền.
Lõi van (trục van): Là bộ phận di chuyển khi cuộn dây sinh lực từ. Khi có dòng điện, lõi van bị hút lên, giúp van mở. Khi ngắt điện, lõi van sẽ trở về vị trí ban đầu nhờ lực lò xo, khiến van đóng.
Lò xo: Lò xo giúp đẩy lõi van trở về vị trí đóng khi ngắt điện, đảm bảo van hoạt động theo cơ chế đóng/mở tự động.
Màng van (đối với van màng): Được làm từ cao su EPDM hoặc PTFE, màng van có nhiệm vụ ngăn dòng chảy khi van ở trạng thái đóng.

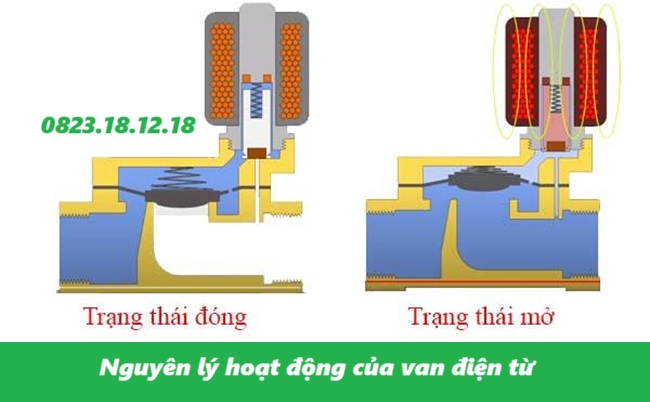

3. Nguyên lý hoạt động của van điện từ

Nguyên lý hoạt động của van điện từ khá đơn giản, dựa vào lực từ sinh ra khi có dòng điện chạy qua cuộn dây. Khi cấp điện, cuộn dây điện từ sinh ra lực từ, hút lõi van lên, giúp van chuyển từ trạng thái đóng sang mở, cho phép lưu chất (nước, khí, dầu…) chảy qua. Khi ngắt điện, lực từ biến mất, lò xo đẩy lõi van trở về vị trí ban đầu, đóng van và ngăn dòng chảy.

4. Ứng dụng của van điện từ 12V, 24V, 220V

Van điện từ được ứng dụng trong nhiều lĩnh vực khác nhau, từ công nghiệp đến dân dụng:

– Hệ thống cấp thoát nước: Kiểm soát dòng chảy trong các nhà máy xử lý nước, tưới tự động, máy lọc nước…

– Hệ thống khí nén: Đóng/mở dòng khí trong các hệ thống khí nén công nghiệp.

– Hệ thống phun sương: Điều khiển dòng nước trong máy phun sương tưới cây, làm mát nhà xưởng.

– Ngành dầu khí, hóa chất: Van inox chịu được dầu, hóa chất, xăng, giúp kiểm soát lưu chất trong hệ thống đường ống dẫn.

– Hệ thống phòng cháy chữa cháy: Điều khiển dòng nước hoặc khí trong các hệ thống chữa cháy tự động.

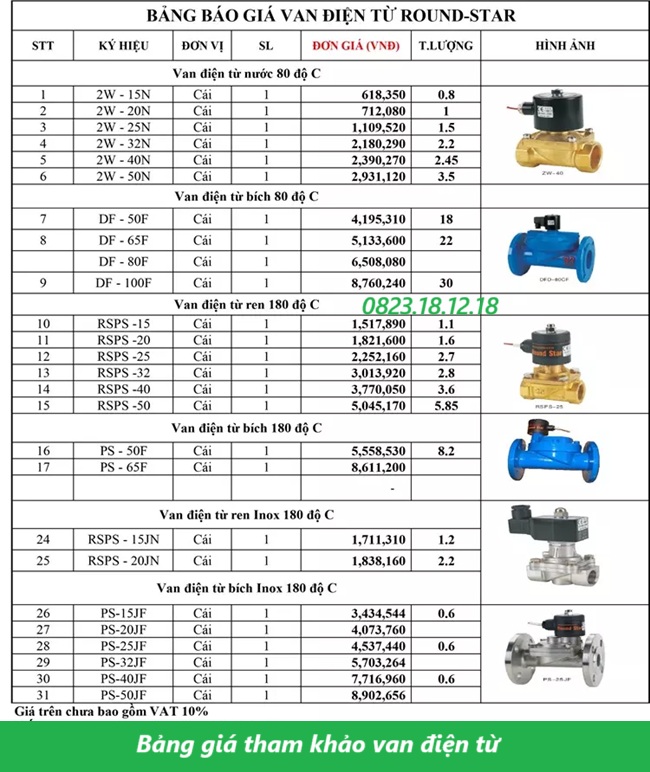

5. Bảng giá tham khảo van điện từ

Giá van phụ thuộc vào nhiều yếu tố như chất liệu (đồng, inox, nhựa), kích thước, thương hiệu và tính năng. Dưới đây là bảng giá tham khảo cho một số loại van điện từ phổ biến:

Lưu ý: Giá trên mang tính tham khảo và có thể thay đổi tùy vào thương hiệu, nhà cung cấp và thời điểm mua hàng.

6. Lưu ý khi chọn mua và lắp đặt van điện từ

6.1. Tiêu chí chọn mua van điện từ

– Xác định loại lưu chất: Chọn van phù hợp với loại lưu chất cần kiểm soát (nước, khí, dầu, hóa chất…).

– Điện áp: Lựa chọn van sử dụng điện áp 12V, 24V, hay 220V tùy vào hệ thống điện của bạn.

– Chất liệu van: Van đồng phù hợp với nước, khí. Van điện từ inox phù hợp với dầu, hóa chất và lưu chất ăn mòn. Van điện từ nhựa phù hợp với nước sạch, hệ thống tưới tiêu.

– Kích thước: Chọn kích thước van phù hợp với đường kính ống dẫn (DN15, DN20, DN50…).

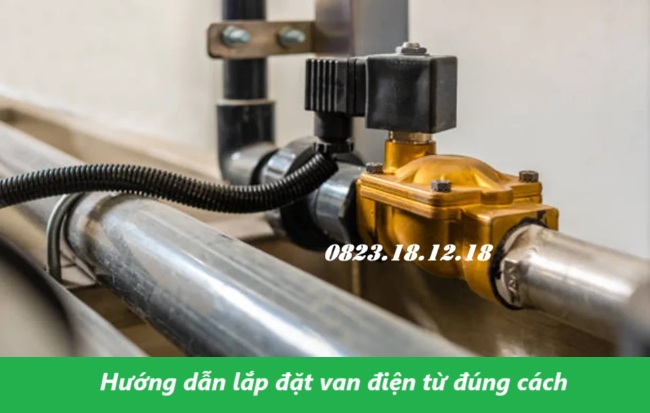

6.2. Hướng dẫn lắp đặt van điện từ đúng cách

– Lắp đúng chiều dòng chảy: Kiểm tra mũi tên trên thân van để lắp đúng chiều dòng lưu chất.

– Lắp đặt ở vị trí khô ráo: Để tránh hiện tượng rò rỉ điện, không nên lắp van ở nơi ẩm ướt.

– Kiểm tra nguồn điện: Đảm bảo nguồn điện cấp cho van đúng với thông số kỹ thuật của van (12V, 24V, 220V).

– Vận hành thử sau lắp đặt: Sau khi lắp đặt xong, cần thử nghiệm van để đảm bảo hoạt động trơn tru và hiệu quả.

Van điện từ 12V, 24V, 220V là thiết bị cần thiết trong các hệ thống công nghiệp và dân dụng, giúp điều khiển dòng chảy tự động một cách nhanh chóng và hiệu quả. Tùy vào nhu cầu sử dụng, bạn có thể chọn loại van phù hợp về chất liệu, kích thước và điện áp. Đừng quên tham khảo sản phẩm từ Công Ty TNHH THIẾT BỊ ĐIỆN TS chúng tôi để chọn được sản phẩm chất lượng với mức giá tốt nhất.
