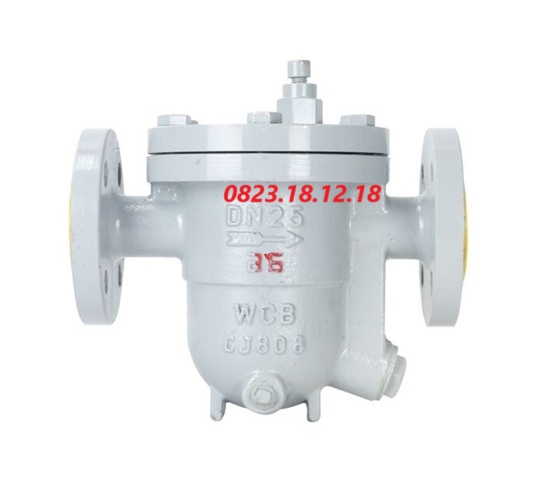

Bẫy hơi thép WCB

Bẫy hơi thép WCB (hay còn gọi là Steam Trap WCB) là một thiết bị van tự động được thiết kế để loại bỏ nước ngưng tụ và các khí không mong muốn ra khỏi hệ thống hơi nước mà không làm thất thoát hơi nóng.

Chất liệu chính của sản phẩm này là thép WCB (viết tắt của “Wrought Carbon Steel grade B”), một loại thép cacbon đúc theo tiêu chuẩn ASTM A216, nổi tiếng với độ bền cơ học cao, khả năng chịu nhiệt và áp suất tốt.

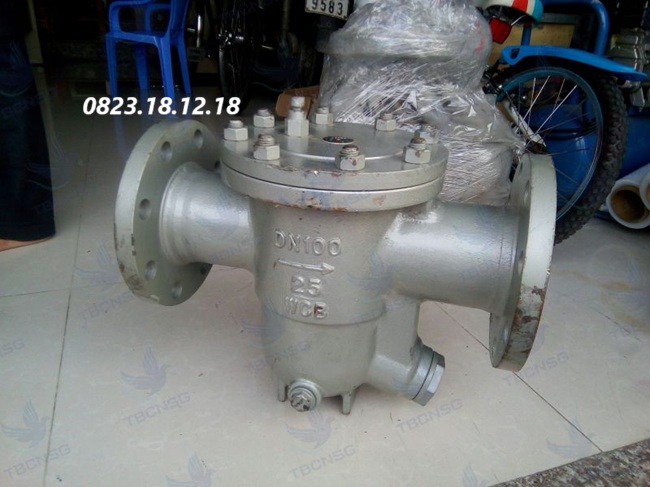

Bẫy hơi bằng thép WCB hoạt động dựa trên sự khác biệt về tính chất vật lý giữa hơi nước và nước ngưng tụ. Khi hơi nước nguội đi và ngưng tụ thành nước, bẫy hơi sẽ tự động mở để xả nước ngưng ra ngoài, sau đó đóng lại để giữ hơi nóng trong hệ thống. Điều này không chỉ giúp duy trì hiệu suất năng lượng mà còn bảo vệ các thiết bị trong hệ thống khỏi hư hỏng do tích tụ nước.

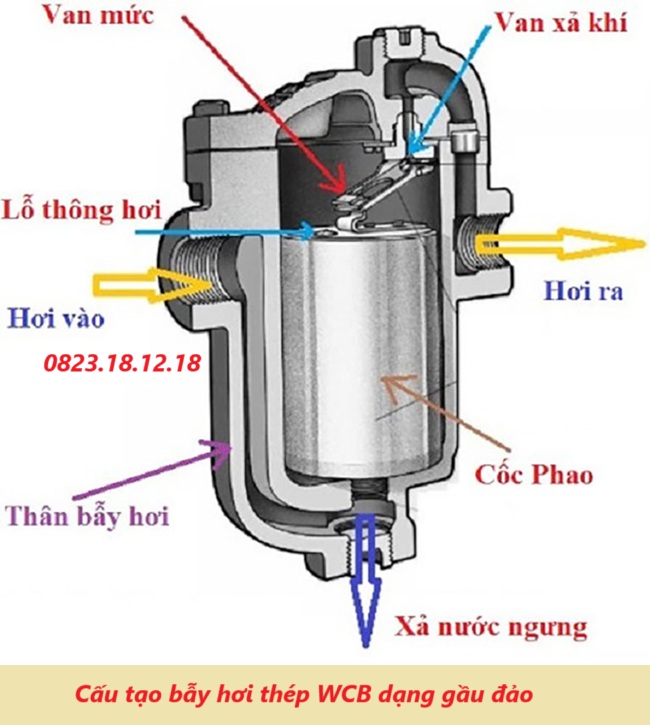

II. Cấu tạo bẫy hơi thép WCB

Bẫy hơi thép WCB được chế tạo từ vật liệu thép carbon chất lượng cao, đảm bảo độ bền và khả năng chịu áp lực tốt. Cấu tạo bẫy hơi thép WCB bao gồm:

• Thân bẫy: Là phần chính của thiết bị, nơi chứa các bộ phận bên trong. Thân bẫy thường được hàn hoặc đúc để đảm bảo độ kín.
• Van xả: Là bộ phận giúp xả nước ngưng và các tạp chất ra ngoài. Van này có thể hoạt động tự động hoặc thủ công.
• Bộ phận điều chỉnh: Giúp điều chỉnh áp suất và lưu lượng nước ngưng.
• Kết nối đầu vào và đầu ra: Thường là các đường ống có kích thước tiêu chuẩn để dễ dàng lắp đặt vào hệ thống.

III. Thông số kĩ thuật của bẫy hơi thép WCB

Thông số kĩ thuật của bẫy hơi thép WCB:

• Kích cỡ: DN15 (1/2 inch) đến DN100 (4 inch)
• Vật liệu thân van: Thép carbon, Thép WCB, Thép không gỉ
• Vật liệu đĩa và phao: Inox chất lượng cao
• Áp lực làm việc: PN16 và PN25

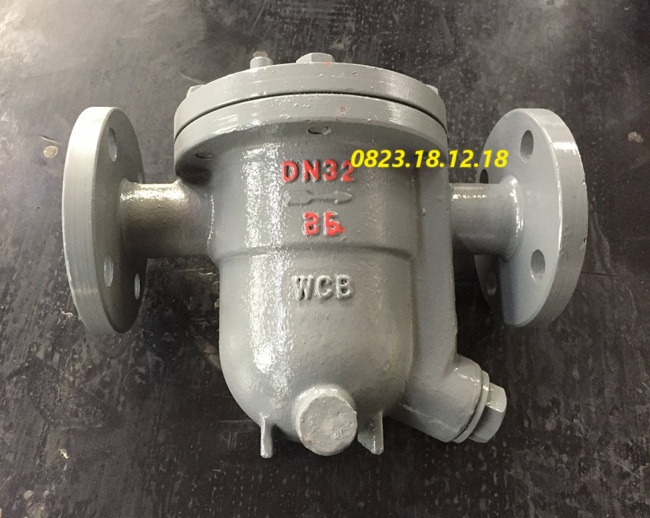

• Nhiệt độ hoạt động: Từ 0 đến 300 độ C
• Môi trường sử dụng: Hơi nóng
• Kiểu kết nối: Nối ren và lắp mặt bích
• Tiêu chuẩn kết nối: Đáp ứng tiêu chuẩn DIN, JIS, ANSI và BS
• Chế độ bảo hành: 12 tháng, 1 đổi 1 đối với lỗi do nhà sản xuất

IV. Nguyên lý hoạt động của bẫy hơi thép WCB

Bẫy hơi thép WCB hoạt động dựa trên nguyên tắc phân tách hơi nước và nước ngưng. Khi hơi nước vào bẫy, nó sẽ gặp các bề mặt lạnh và chuyển đổi thành nước ngưng, lắng đọng ở đáy bẫy. Khi áp suất tăng lên do sự tích tụ của nước ngưng, van xả sẽ tự động mở để xả nước ra ngoài mà không làm mất hơi nước.

V. Phân loại các sản phẩm bẫy hơi thép WCB

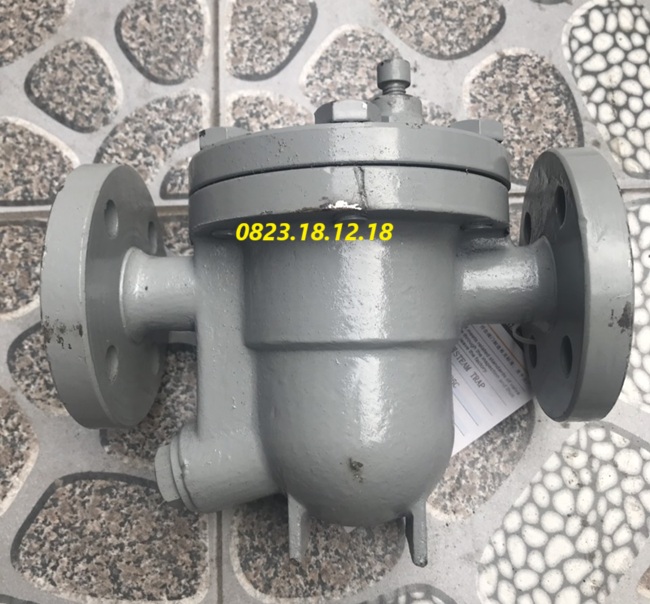

1. Bẫy hơi phao WCB

• Nguyên lý hoạt động: Sử dụng phao nổi để phát hiện mức nước. Khi nước ngưng tích tụ, phao sẽ nổi lên, kích hoạt van xả mở.
• Ứng dụng: Thích hợp cho các hệ thống yêu cầu kiểm soát mức nước ngưng chính xác, như trong ngành thực phẩm và hóa chất.

2. Bẫy hơi thép WCB kiểu nhiệt

• Nguyên lý hoạt động: Dựa vào sự chênh lệch nhiệt độ giữa hơi nước và nước ngưng để điều khiển van. Khi nhiệt độ giảm, van tự động mở để xả nước ngưng.
• Ứng dụng: Phù hợp với các hệ thống có nhiệt độ và áp suất ổn định, thường sử dụng trong các nhà máy điện và hệ thống HVAC.

3. Bẫy hơi thép WCB PN16

• Thông số kỹ thuật: Chịu được áp suất tối đa 16 bar.
• Ứng dụng: Phù hợp với các hệ thống có nhiệt độ và áp suất trung bình, thường được sử dụng trong các ngành công nghiệp nhẹ và hệ thống hơi trung bình.

4. Bẫy hơi thép WCB PN25

• Thông số kỹ thuật: Được thiết kế để chịu áp suất tối đa 25 bar.
• Ứng dụng: Thích hợp cho các hệ thống hơi công nghiệp có yêu cầu về áp suất cao và nhiệt độ lên đến 300°C, thường thấy trong ngành công nghiệp nặng và các nhà máy điện.

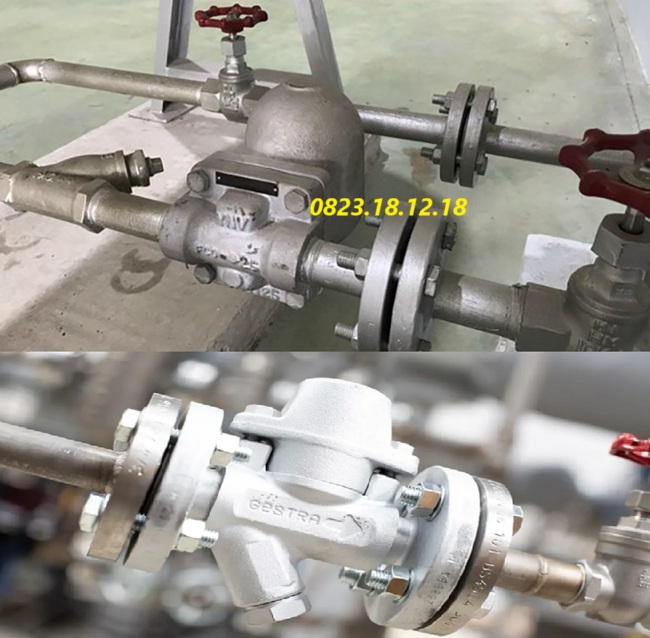

VI. Ứng dụng của bẫy hơi thép WCB

Bẫy hơi bằng thép WCB là thiết bị quan trọng trong hệ thống hơi công nghiệp, giúp loại bỏ nước ngưng tụ và duy trì hiệu suất làm việc của hệ thống. Dưới đây là một số ứng dụng chính:

1. Nhà Máy Nhiệt Điện: Loại bỏ nước ngưng tụ từ hệ thống hơi, bảo vệ thiết bị và tiết kiệm năng lượng.

2. Ngành Công Nghiệp Hóa Chất: Quản lý nước ngưng tụ trong quá trình sản xuất, tiệt trùng, và chưng cất.

3. Ngành Dược Phẩm: Giúp duy trì nhiệt độ ổn định trong các quá trình tiệt trùng và sản xuất dược phẩm.

4. Ngành Thực Phẩm và Đồ Uống: Đảm bảo quá trình chế biến, tiệt trùng và sản xuất diễn ra hiệu quả.

5. Ngành Dệt May: Loại bỏ nước ngưng tụ trong các thiết bị nhuộm và giặt vải, cải thiện hiệu suất sản xuất.

6. Ngành Chế Biến Thực Phẩm: Quản lý hơi nước trong các thiết bị chế biến thực phẩm, giúp tiết kiệm năng lượng.

7. Ngành Sản Xuất Giấy: Xử lý nước ngưng tụ trong các quy trình sấy và ép giấy, đảm bảo chất lượng sản phẩm.

8. Nhà Máy Xi Măng: Giúp kiểm soát nước ngưng tụ trong các thiết bị sấy và làm mát, bảo vệ thiết bị.

9. Ngành Hóa Lỏng Khí: Duy trì hiệu quả nhiệt trong các hệ thống làm lạnh và hóa lỏng khí.

VII. Báo giá sản phẩm bẫy hơi thép WCB

Công Ty TNHH Thiết Bị Điện TS chuyên cung cấp bẫy hơi thép WCB chính hãng, chất lượng cao, phù hợp cho các hệ thống hơi áp suất cao và môi trường nhiệt độ khắc nghiệt. Sản phẩm có độ bền cao, khả năng xả nước ngưng hiệu quả, giúp tối ưu hóa hiệu suất vận hành và tiết kiệm năng lượng.

Vui lòng liên hệ để nhận báo giá chi tiết theo model, kích thước và số lượng đặt hàng. Liên hệ ngay để nhận tư vấn miễn phí và báo giá ưu đãi từ chúng tôi qua:
