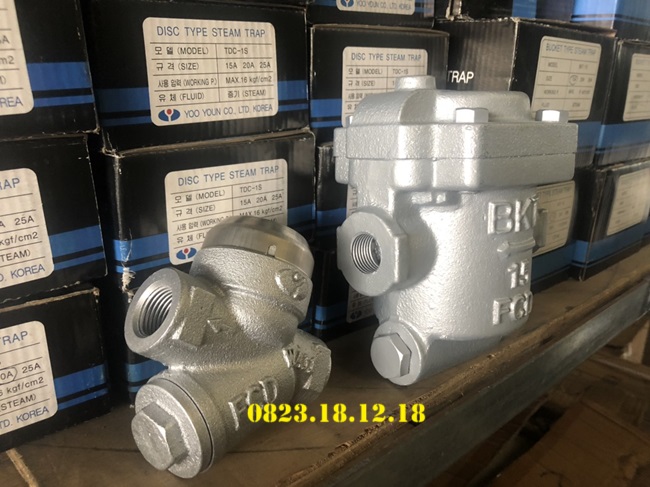

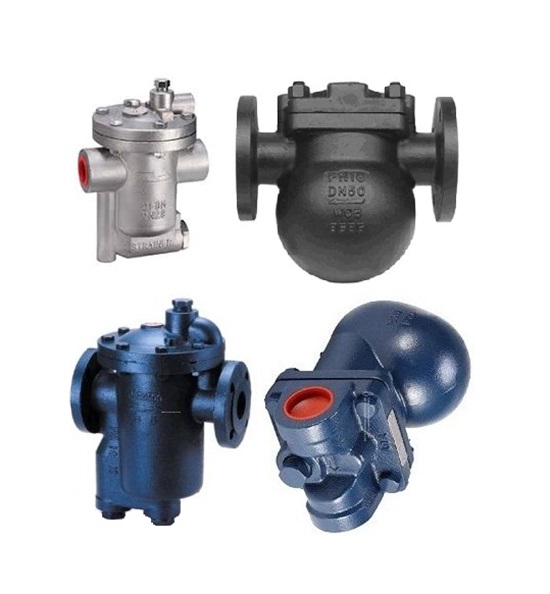

Bẫy hơi

I. Tìm hiểu về bẫy hơi

Bẫy hơi (Steam Trap) hay còn gọi là cốc ngưng hơi, bẫy hơi nước… là thiết bị dùng trong hệ thống hơi nước để tự động loại bỏ nước ngưng mà không cho hơi nước thoát ra ngoài. Nước ngưng là sản phẩm của quá trình ngưng tụ hơi nước, và nếu không được quản lý hiệu quả, nó có thể gây ra tổn thất năng lượng, hư hỏng thiết bị và giảm hiệu suất của hệ thống.

Steam Trap hoạt động dựa trên nguyên lý trọng lực, áp suất và nhiệt độ, giúp xác định khi nào cần xả nước ngưng và khi nào cần giữ lại hơi nước. Có nhiều loại bẫy hơi khác nhau, phổ biến là bẫy hơi chịu nhiệt độ cao, bẫy hơi cốc phao, bẫy hơi gầu đảo…mỗi loại có những ưu điểm và loiqj ích riêng, được sử dụng nhiều trong các ngành sản xuất công nghiệp như sản xuất điện, chế biến thực phẩm, hóa chất…

II. Thông số kỹ thuật của bẫy hơi

THÔNG SỐ KỸ THUẬT CỦA BẪY HƠI:

• Size: DN15-DN200
• Vật liệu thân: thép, inox, gang…
• Vật liệu phao, ty, đĩa phao, bóng bao: inox
• Áp lực hoạt động: 10bar, 16bar, 20bar, 40bar
• Nhiệt độ hoạt động: max ~400 độ C

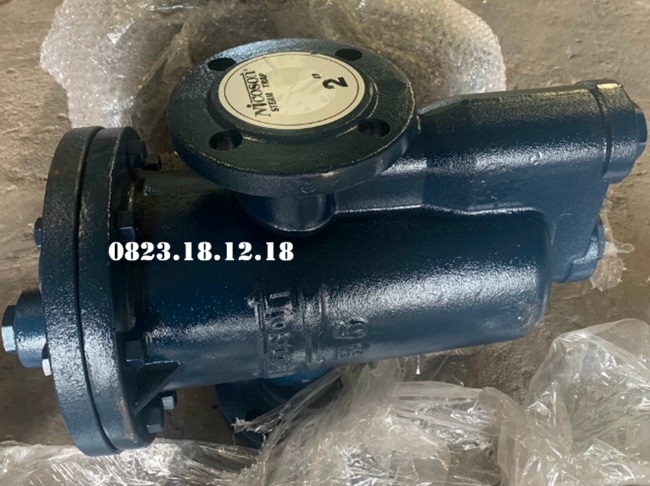

• Đầu nối: kết nối ren, lắp bích
• Dạng van: dạng cơ, nhiệt động, dạng phao, gầu đảo,…
• Môi trường hoạt động: hơi nóng, nước, khí, hơi…
• Xuất xứ: Châu Âu, Đài Loan, Trung Quốc, Hàn Quốc…
• Bảo hành 12 tháng

III. Nguyên lý hoạt động của bẫy hơi

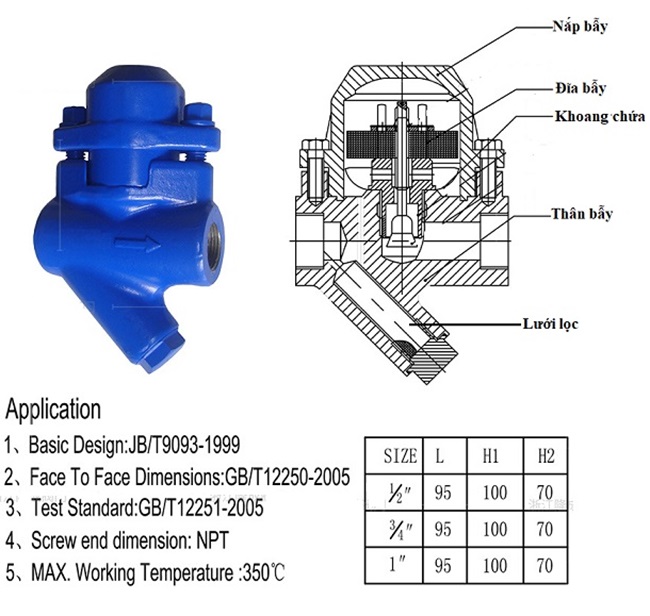

IV. Cấu tạo của bẫy hơi

Cấu tạo của bẫy hơi khá đơn giản, cụ thể:

• Thân bẫy: là phần chính của bẫy hơi, thường được làm từ các vật liệu bền như thép không gỉ hoặc hợp kim, giúp chịu được áp suất và nhiệt độ cao.
• Van xả: có chức năng tự động mở và đóng để xả nước ngưng khi cần thiết. Van có thể hoạt động dựa trên áp suất, nhiệt độ hoặc trọng lực.

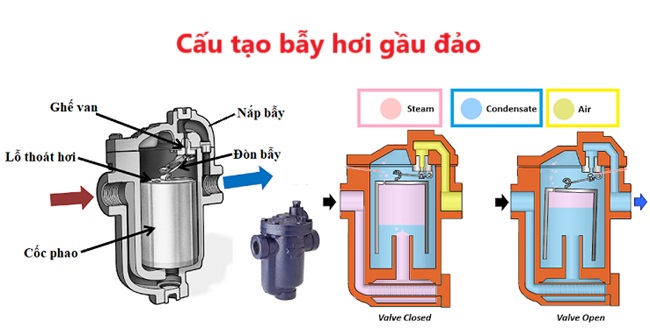

• Gầu đảo: (đối với bẫy gầu đảo): là gầu chứa nước ngưng, khi đầy sẽ nghiêng để xả nước ra ngoài, sau khi xả gầu sẽ trở về vị trí ban đầu.
• Khớp nối: để kết nối với bẫy hơi với hệ thống hơi nước và đường ồn xả nước ngưng.
• Nắp bảo vệ: đảm bảo an toàn cho các bộ phận bên trong và bảo vệ khỏi bụi bẩn hay tác động từ môi trường bên ngoài.

V. Tìm hiểu về một số loại bẫy hơi phổ biến

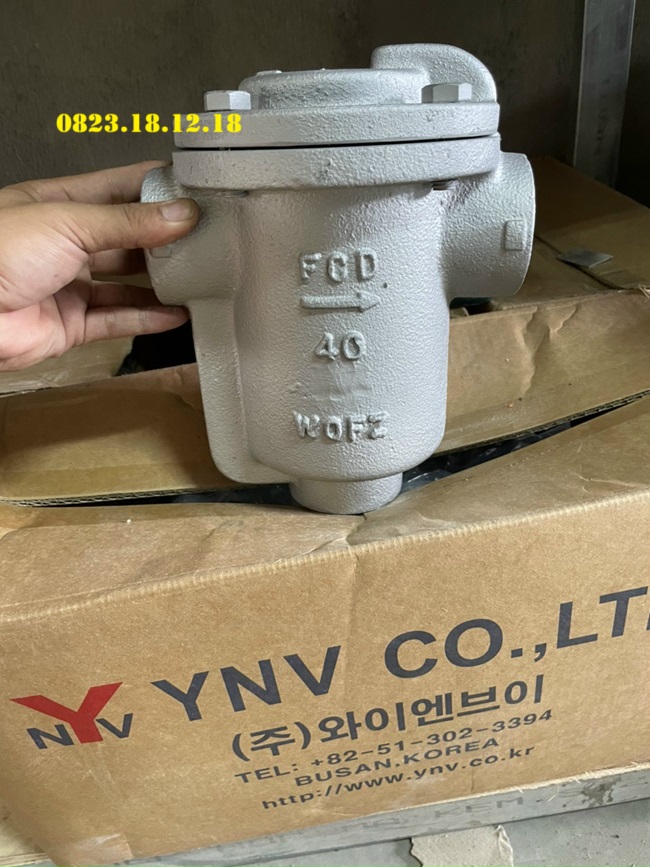

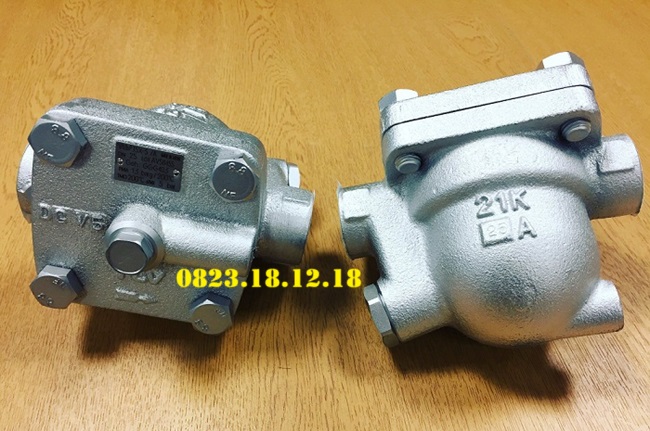

1. Bẫy hơi gầu đảo

Bẫy hơi gầu đảo sử dụng nguyên lý hoạt động của gầu để tự động xả nước ngưng. Khi nước ngưng tích tụ trong gầu, trọng lượng của nó sẽ làm nghiêng gầu, dẫn đến việc xả nước ra ngoài. Khi nước được xả hết, gầu trở lại vị trí ban đầu, cho phép hơi nước tiếp tục lưu thông mà không bị cản trở.

THÔNG SỐ KỸ THUẬT CỦA BẪY HƠI GẦU ĐẢO:

• Size: DN15-DN200
• Vật liệu thân: thép wcb, inox, gang, hợp kim chịu nhiệt …
• Vật liệu gầu: inox, thép không gỉ
• Áp lực hoạt động: từ 0.1 MPa đến 2.5 MPa
• Nhiệt độ hoạt động: max 350 độ C
• Đầu nối: kết nối ren, lắp bích
• Tiêu chuẩn bích: JIS, DIN, ANSI, BS
• Lưu lượng xả: 50 – 500 kg/h
• Trọng lượng: 1 – 10kg
• Dạng van: dạng cơ
• Môi trường hoạt động: hơi nóng, nước, khí, hơi…
• Ứng dụng: công nghiệp chế biến thực phẩm, dệt may, hệ thống sưởi…
• Xuất xứ: Châu Âu, Đài Loan, Trung Quốc, Hàn Quốc…
• Bảo hành 12 tháng

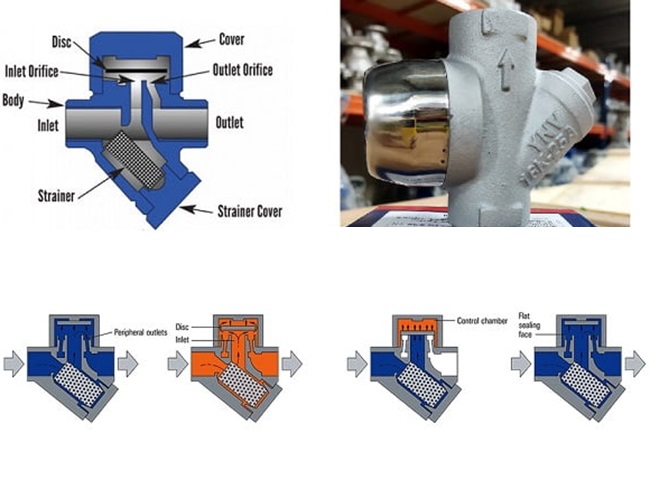

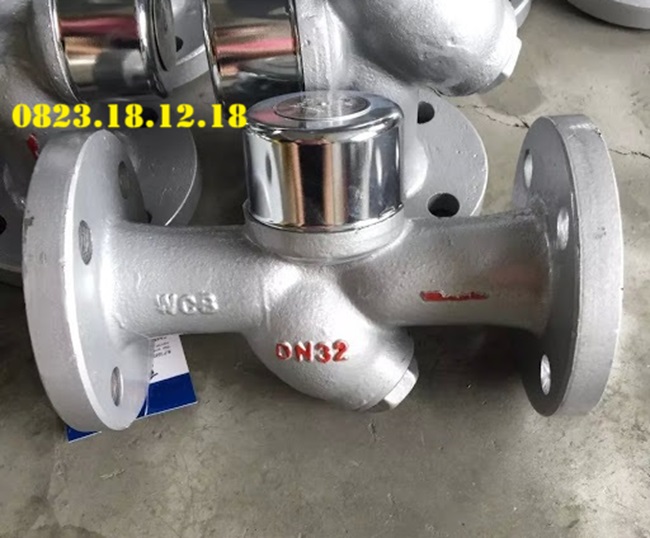

2. Bẫy hơi đồng tiền

Bẫy hơi đồng tiền (bẫy hơi cân bằng) là loại sử dụng nguyên lý trọng lực để xả nước ngưng. Thiết bị này hoạt động dựa trên sự chênh lệch khối lượng giữa hơi nước và nước ngưng, nhờ đó giúp loại bỏ nước ngưng mà không làm thất thoát hơi nước.

THÔNG SỐ KỸ THUẬT CỦA BẪY HƠI ĐỒNG TIỀN:

• Size: DN15-DN100
• Vật liệu thân: thép wcb, inox, gang, hợp kim chịu nhiệt …
• Vật liệu trục đĩa: thép không gỉ
• Áp lực hoạt động: từ 0.1 MPa đến 1.6 MPa
• Nhiệt độ hoạt động: 200 độ C
• Đầu nối: kết nối ren, lắp bích
• Tiêu chuẩn bích: JIS, DIN, ANSI, BS
• Lưu lượng xả: 50 – 300 kg/h
• Trọng lượng: 1 – 5 kg
• Dạng van: dạng nhiệt động
• Môi trường hoạt động: hơi nóng, nước, khí, hơi…
• Ứng dụng: công nghiệp chế biến thực phẩm, dệt may, hệ thống sưởi…
• Xuất xứ: Châu Âu, Đài Loan, Trung Quốc, Hàn Quốc…
• Bảo hành 12 tháng

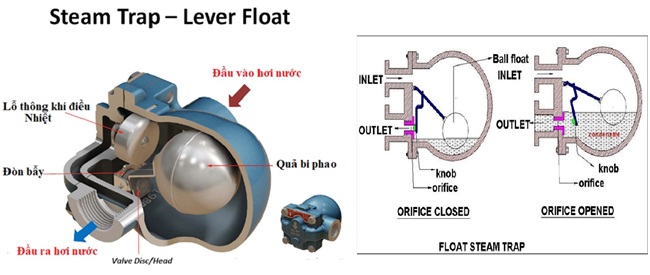

3. Bẫy hơi phao

Bẫy hơi dạng phao sử dụng bóng phao, cốc phao để kiểm soát và xả nước ngưng. Khi nước ngưng tích tụ, phao sẽ nổi lên mở van để xả nước ra ngoài. Khi mức nước giảm xuống, phao sẽ hạ xuống và đóng van lại ngăn không cho hơi nước thoát ra.

THÔNG SỐ KỸ THUẬT CỦA BẪY HƠI DẠNG PHAO:

• Size: DN15-DN100
• Vật liệu thân: thép, inox, gang dẻo, hợp kim chịu nhiệt …
• Vật liệu bi phao: inox 304. inox 316
• Áp lực hoạt động: từ 0.1 MPa đến 2.5 MPa
• Nhiệt độ hoạt động: 300 độ C
• Đầu nối: kết nối ren, lắp bích
• Tiêu chuẩn bích: JIS, DIN, ANSI, BS
• Lưu lượng xả: 50 – 500 kg/h
• Trọng lượng: 1 – 10 kg
• Môi trường hoạt động: hơi nóng, nước, khí, hơi…
• Ứng dụng: công nghiệp chế biến thực phẩm, dệt may, hệ thống sưởi…
• Xuất xứ: Châu Âu, Đài Loan, Trung Quốc, Hàn Quốc…
• Bảo hành 12 tháng

VI. Sử dụng bẫy hơi đem lại những lợi ích gì?

Steam Trap mang lại nhiều lợi ích cho hệ thống hơi nước:

• Tăng hiệu suất năng lượng: giúp loại bỏ nước ngưng, ngắn không cho nó tụ tập trong hệ thống, từ đó giảm tổn thất năng lượng và cải thiện hiệu suất hoạt động của thiết bị.
• Giảm nguy cơ hư hỏng thiết bị: nước ngưng có thể gây nên tình trạng ăn mòn, rỉ sét và các vấn đề nghiêm trọng khác cho thiết bị. Bẫy hơi giúp loại bỏ nước ngưng kịp thời, giảm thiểu nguy cơ hư hỏng.
• Tiết kiệm chi phí: giảm thiểu sự thất thoát hơi nước giúp tiết kiệm chi phí năng lượng và giảm chi phí bảo trì.
• Hoạt động tự động: Steam Trap hoạt động tự động không cần sự can thiệp của con người, giúp tiết kiệm thời gian và công sức.
• Giảm ô nhiễm môi trường: bằng cách ngăn chặn hơi nước ra ngoài, bẫy hơi giúp giảm lượng khí thải và ô nhiễm môi trường.
• Đảm bảo an toàn: giúp duy trì áp suất an toàn trong hệ thống, giảm nguy cơ xảy ra sự cố do áp suất quá cao hoặc nước ngưng tích tụ.

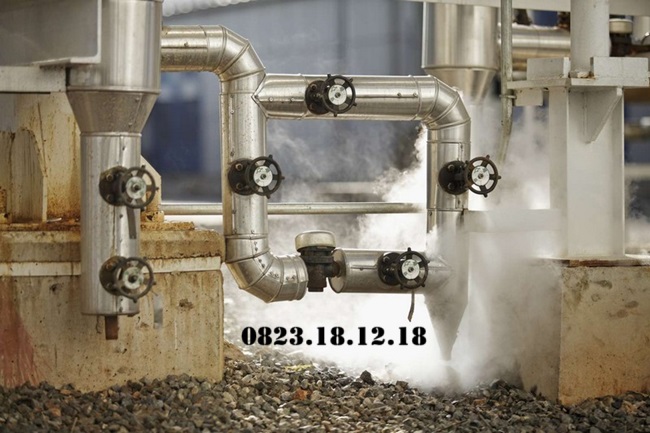

VII. Ứng dụng của bẫy hơi trong thực tế

Bẫy hơi được ứng dụng trong nhiều ngành công nghiệp và lĩnh vực khác nhau:

• Ứng dụng trong ngành chế biến thực phẩm: sử dụng trong các hệ thống hơi để nấu, hấp và tiệt trùng thực phẩm, giúp duy trì chất lượng sản phẩm và an toàn vệ sinh thực phẩm.
• Ứng dụng trong ngành dệt may: dùng trong quá trình nhuộm và hoàn tất vải, giúp kiểm soát độ ẩm và loại bỏ nước ngưng trong các thiết bị.
• Ứng dụng trong ngành hóa chất: loại bỏ nước ngưng trong quy trình sản xuất hóa chất.
• Ứng dụng trong hệ thống sưởi: sử dụng trong các hệ thống sưởi bằng hơi nước để duy trì hiệu suất và giảm thiểu tổn thất nhiệt.
• Ứng dụng trong ngành năng lượng: thường thấy trong các nhà máy điện để loại bỏ nước ngưng từ hệ thống hơi.
• Ứng dụng trong ngành công nghiệp giấy: trong quy trình sản xuất giấy, bẫy hơi giúp loại bỏ nước ngưng từ các thiết bị và duy trì độ ẩm nhất định.
• Ứng dụng trong ngành dầu khí: dùng trong các quy trình chiết xuất và tinh chế,.
• Ứng dụng trong hệ thống điều hòa không khí

VIII. Báo giá sản phẩm bẫy hơi

• Chủng loại.
• Kích thước.
• Áp suất.
• Vật liệu.
• Xuất xứ.
• Thương hiệu.

IX. Địa chỉ cung cấp bẫy hơi chính hãng, giá tốt

• Sản phẩm chính hãng, đầy đủ CO, CQ.
• Đa dạng mẫu mã, kích thước từ DN15 đến DN100.
• Hàng có sẵn, giao nhanh trên toàn quốc.
• Tư vấn lựa chọn đúng chủng loại theo hệ thống.
• Báo giá cạnh tranh, nhiều ưu đãi cho dự án.
• Hỗ trợ kỹ thuật trong quá trình lắp đặt và vận hành.
• Chính sách bảo hành rõ ràng từ 12–24 tháng.

Nhanh tay gọi cho chúng tôi qua số điện thoại 0823.18.12.18 hoặc gửi thông tin qua địa chỉ email thietbidients97@gmail.com để được tư vấn và báo giá chính xác.
