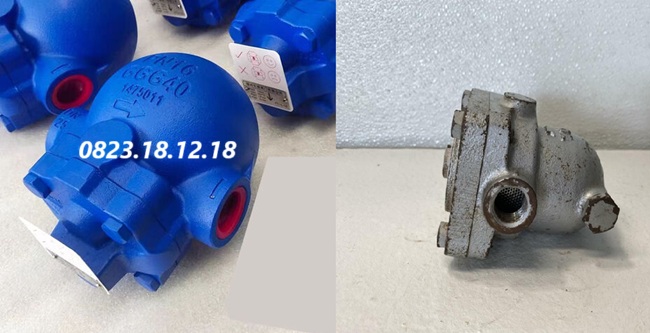

Bẫy hơi phao

I. Bẫy hơi phao là gì?

Bẫy hơi phao, hay còn được biết đến với tên gọi tiếng Anh là ball float steam trap, là một loại bẫy hơi cơ học được thiết kế để loại bỏ nước ngưng tụ ra khỏi hệ thống hơi nước mà không làm thất thoát hơi nóng – nguồn năng lượng quý giá trong quá trình sản xuất. Đây là thiết bị quan trọng trong các hệ thống hơi nước công nghiệp, thường được sử dụng trong lò hơi, nồi hơi, hệ thống trao đổi nhiệt, hoặc các dây chuyền sản xuất đòi hỏi sự ổn định về nhiệt độ và áp suất.

Điểm nổi bật của bẫy hơi phao nằm ở cơ chế hoạt động dựa trên sự chênh lệch tỷ trọng giữa nước ngưng và hơi nước, kết hợp với một quả phao (ball float) để điều khiển van xả một cách tự động.

Khác với một số loại bẫy hơi khác như bẫy hơi đồng tiền hay bẫy hơi gầu đảo, bẫy hơi phao có khả năng xả nước ngưng liên tục ngay tại nhiệt độ hơi, đảm bảo hệ thống luôn ở trạng thái khô ráo và sẵn sàng hoạt động với hiệu suất tối đa.

Sản phẩm này thường được chế tạo từ các vật liệu cao cấp như gang đúc, thép carbon, hoặc thép không gỉ (inox), cho phép nó chịu được nhiệt độ cao (lên đến 450°C) và áp suất lớn (từ PN10 đến PN250 tùy model). Nhờ vậy, bẫy hơi phao không chỉ bền bỉ mà còn phù hợp với nhiều điều kiện vận hành khắc nghiệt trong môi trường công nghiệp.

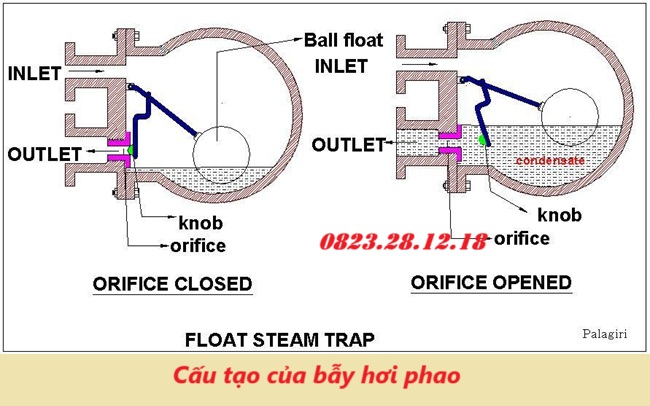

II. Cấu tạo của bẫy hơi phao

Bẫy hơi phao có thiết kế đơn giản nhưng hiệu quả, bao gồm các bộ phận chính sau:

• Thân bẫy hơi: Là bộ phận chính, thường được làm từ gang, thép không gỉ hoặc inox để đảm bảo độ bền và chịu áp suất cao.
• Phao: Được làm từ inox hoặc đồng, có khả năng nổi trên bề mặt nước ngưng và điều chỉnh hoạt động của van xả.
• Van xả nước: Đóng/mở tự động theo sự di chuyển của phao để xả nước ngưng mà không làm thất thoát hơi.
• Lưới lọc: Có tác dụng giữ lại cặn bẩn, tránh tắc nghẽn trong bẫy hơi.
• Lỗ thông hơi: Giúp cân bằng áp suất bên trong bẫy hơi, đảm bảo hoạt động trơn tru.
• Bộ phận cân bằng áp: Một số loại bẫy hơi phao được trang bị thêm bộ cân bằng áp để duy trì hiệu suất hoạt động trong môi trường áp suất cao.

III. Thông số kĩ thuật bẫy hơi phao

Dưới đây là một số thông số kỹ thuật quan trọng của bẫy hơi phao:

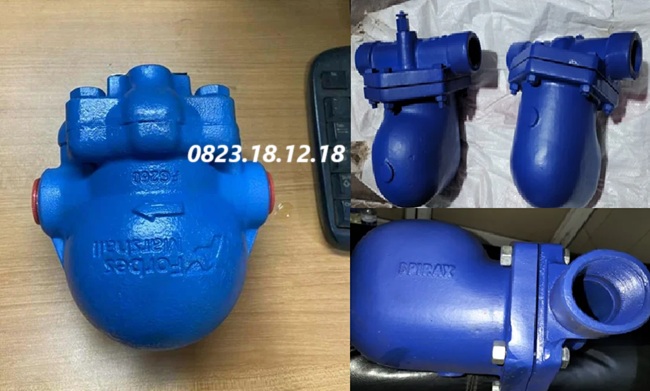

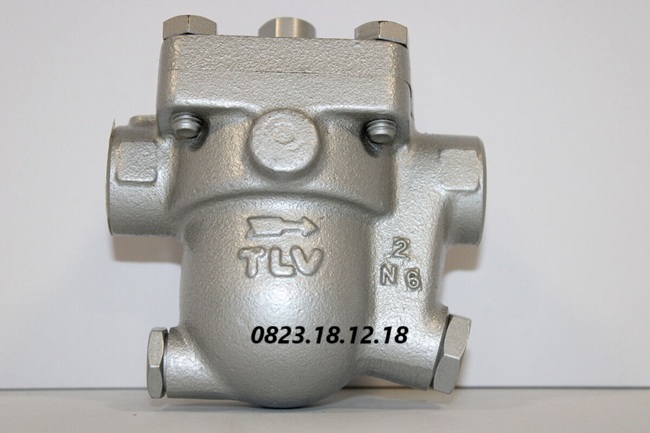

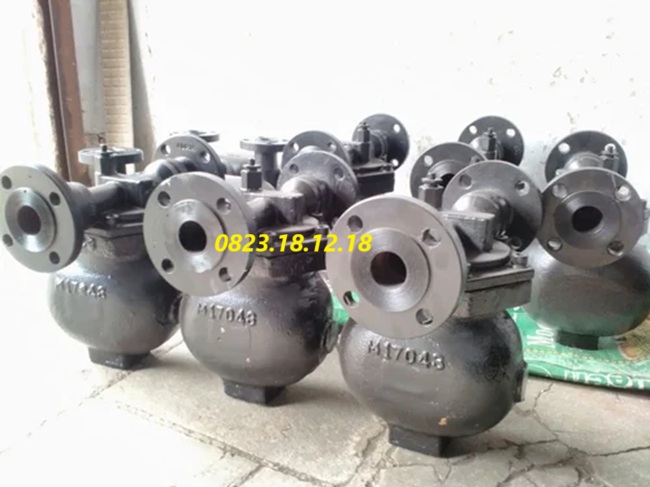

• Chất liệu: Gang, thép không gỉ, inox.
• Áp suất làm việc: 0.01 MPa – 1.6 MPa
• Nhiệt độ hoạt động tối đa: 250°C – 400°C.
• Kích thước kết nối: DN15 – DN100 (1/2″ – 4″).
• Lưu lượng xả nước ngưng: 200 kg/h – 20.000 kg/h.
• Kiểu kết nối: Ren hoặc mặt bích (PN16, PN25, PN40).
• Ứng dụng: Hệ thống hơi bão hòa, hệ thống gia nhiệt, nồi hơi, thiết bị trao đổi nhiệt

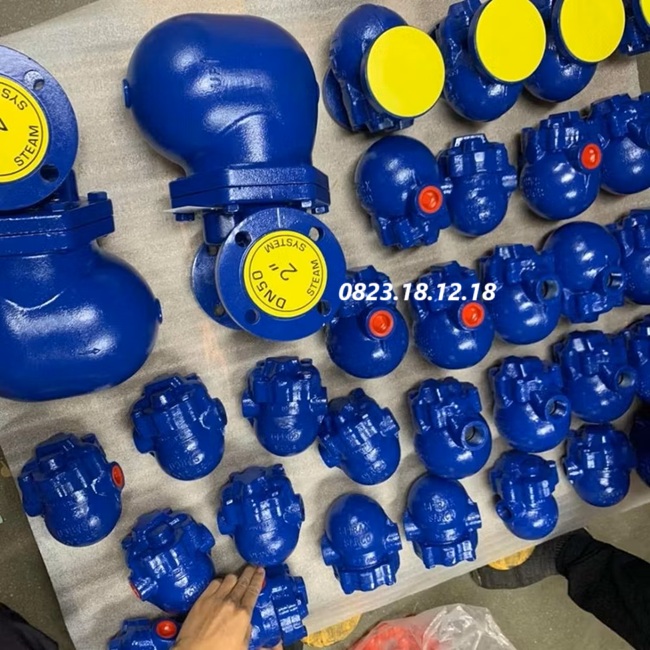

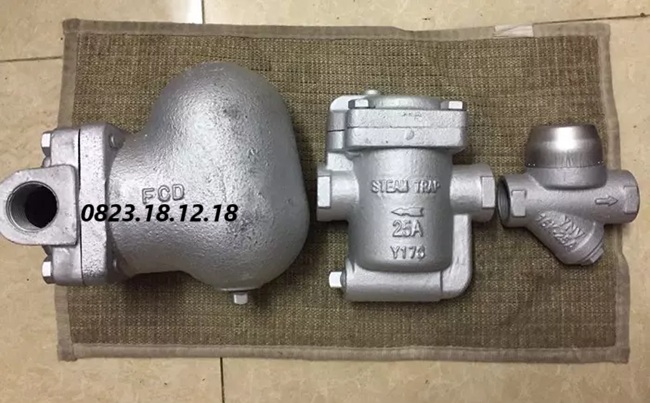

• Xuất xứ: Hàn, Nhật, Tung, Đài…
• Bảo hành 12 tháng, đầy đủ CO

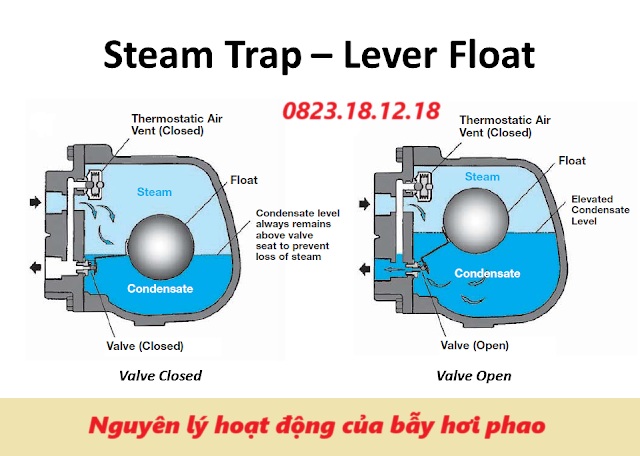

IV. Nguyên lý hoạt động của bẫy hơi phao

Nguyên lý hoạt động của bẫy hơi phao dựa trên sự chênh lệch mật độ giữa hơi nước và nước. Khi hơi nước đi vào bẫy, nó sẽ được làm lạnh và ngưng tụ thành nước. Phao sẽ nổi lên, kích hoạt van xả để loại bỏ nước ra ngoài, trong khi hơi nước được giữ lại trong hệ thống.

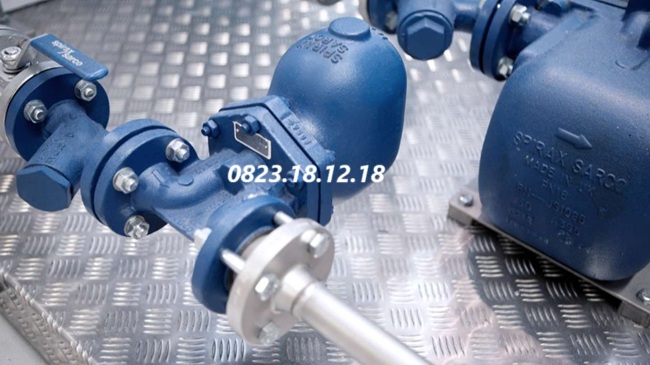

V. Ứng dụng của bẫy hơi phao

Bẫy hơi phao được ứng dụng rộng rãi trong nhiều ngành công nghiệp nhờ tính linh hoạt và hiệu quả. Dưới đây là một số lĩnh vực tiêu biểu:
