Van cổng Trung Quốc

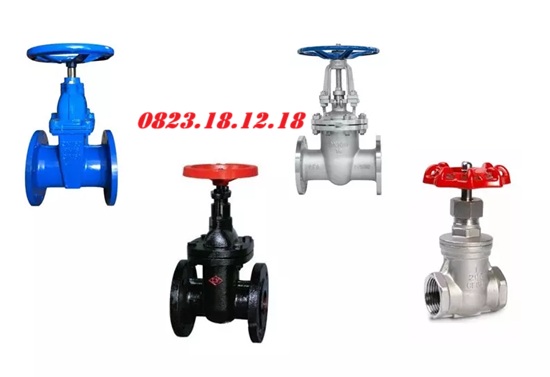

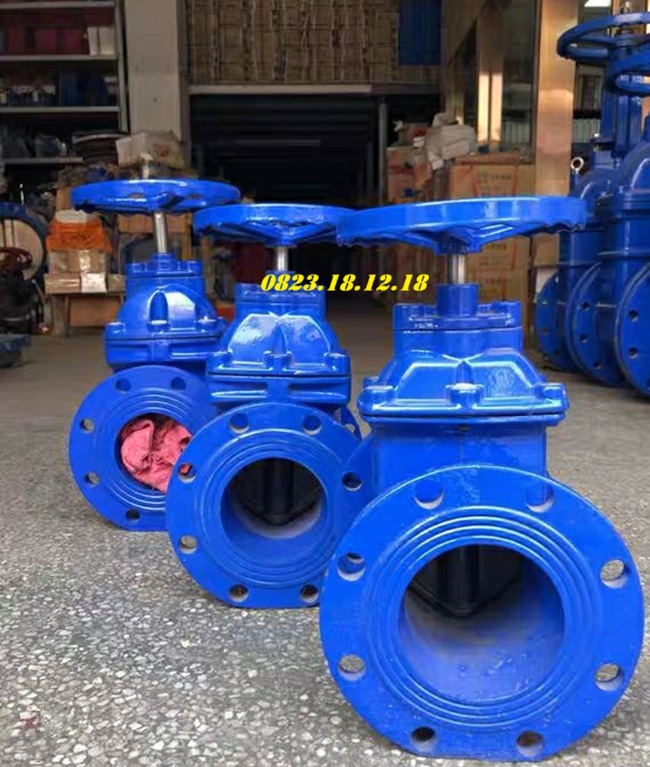

I. Van cổng Trung Quốc là gì?

Van cổng Trung Quốc (van chặn Trung Quốc) là một loại van công nghiệp được sản xuất tại Trung Quốc, sử dụng để kiểm soát dòng chảy trong hệ thống đường ống. Van hoạt động theo nguyên lý nâng hạ một cánh cổng bên trong để đóng hoặc mở hoàn toàn dòng chảy, giúp giảm thiểu tổn thất áp suất. Sản phẩm này được chế tạo từ nhiều chất liệu như gang, thép, inox, đồng… và có các kiểu kết nối phổ biến như lắp bích, lắp ren hoặc hàn kín.

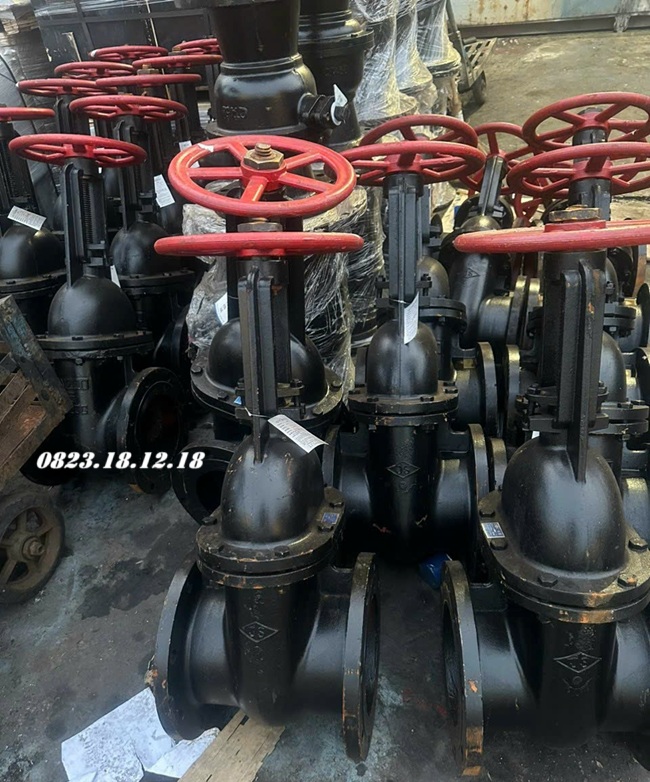

Van cửa China được ứng dụng rộng rãi trong các ngành cấp thoát nước, dầu khí, hóa chất, phòng cháy chữa cháy và nhiều lĩnh vực khác. Với giá thành rẻ và mẫu mã đa dạng, dòng van này là lựa chọn phổ biến cho nhiều hệ thống công nghiệp.

Công Ty THIẾT BỊ ĐIỆN TS chuyên nhập khẩu và phân phối các dòng van cổng Trung Quốc, van cổng Hàn Quốc… các loại; đủ kích cỡ từ 15A đến 1000A; cam kết uy tín, chính hãng, đầy đủ giấy tờ CO CQ với giá rẻ nhất thị trường hiện nay.

II. Thông số kỹ thuật của van cổng Trung Quốc

Thông số kỹ thuật của van cổng Trung Quốc:

• Kích thước: DN15 (1/2”) đến DN1200 (48”)
• Chất liệu thân: Đồng thau, gang cầu, gang xám, thép đúc, thép không gỉ (inox 201, inox 304, inox 316)
• Chất liệu trục: thép wcb, thép không gỉ
• Chất liệu đĩa: thép không gỉ, đồng, gang, nhựa, thép wcb
• Chất liệu gioăng: cao su, nhựa, PTFE, EPDM
• Kiểu kết nối: lắp bích (tiêu chuẩn JIS, BS, ANSI, DIN), lắp ren, hàn kín (hàn đối đầu, hàn lồng)
• Áp suất làm việc: PN10, PN16, PN25, PN40, PN63
• Nhiệt độ làm việc: -20°C đến 400°C
• Môi trường sử dụng: Nước sạch, nước thải, hơi nóng, khí nén, dầu, xăng, hóa chất ăn mòn nhẹ…
• Kiểu vận hành: Tay quay (vô lăng), điều khiển điện
• Xuất xứ: China
• Bảo hành 1 năm, CO CQ đầy đủ

III. Cấu tạo và nguyên lý hoạt động của van cổng Trung Quốc

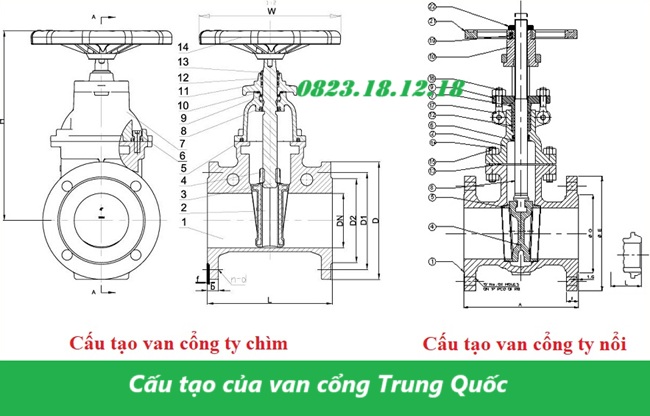

1. Cấu tạo của van cổng Trung Quốc

• Thân van: Là bộ phận chính, làm từ gang, thép, inox hoặc đồng, giúp bảo vệ các chi tiết bên trong và kết nối với đường ống qua lắp bích, ren hoặc hàn.
• Nắp van: Gắn trên thân van, bảo vệ trục van và các bộ phận bên trong, thường được cố định bằng bu lông hoặc ren để dễ bảo trì.
• Trục van: Kết nối tay quay với cửa van, làm từ thép không gỉ hoặc inox, giúp truyền lực để đóng/mở van.
• Cửa van (đĩa van): Bộ phận chính kiểm soát dòng chảy, có thể làm từ gang, thép, inox và có thể phủ cao su để tăng độ kín.
• Gioăng làm kín: Làm từ cao su EPDM, PTFE hoặc nhựa, giúp ngăn rò rỉ giữa các bộ phận của van.
• Tay quay hoặc bộ điều khiển: Tay quay dùng để vận hành thủ công, ngoài ra có thể sử dụng bộ điều khiển điện để tự động hóa.

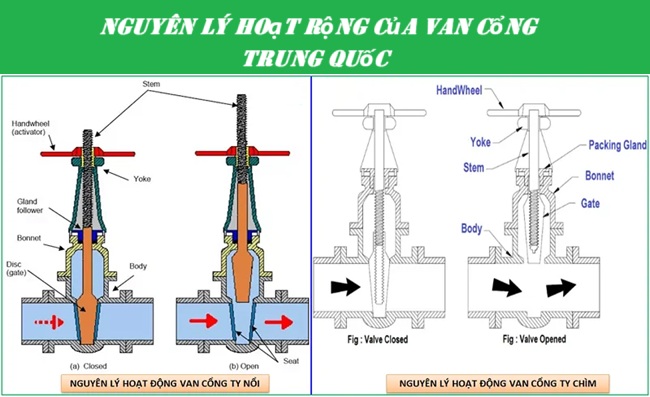

2. Nguyên lý hoạt động của van cổng Trung Quốc

Van cửa China hoạt động theo cơ chế nâng hạ cửa van để kiểm soát dòng chảy trong đường ống. Khi quay tay quay hoặc kích hoạt bộ điều khiển, trục van sẽ di chuyển lên hoặc xuống, kéo theo cửa van mở hoặc đóng hoàn toàn. Khi cửa van được nâng lên, dòng chảy sẽ đi qua mà không bị cản trở, giúp giảm tổn thất áp suất. Ngược lại, khi cửa van hạ xuống, dòng chảy sẽ bị chặn hoàn toàn, đảm bảo không có lưu chất đi qua.  Van cổng chỉ có hai trạng thái là mở hoàn toàn hoặc đóng hoàn toàn, không được thiết kế để điều tiết lưu lượng. Điều này giúp van hạn chế tình trạng mài mòn do dòng chảy tác động trực tiếp lên đĩa van.

IV. Một số loại van cổng Trung Quốc phổ biến

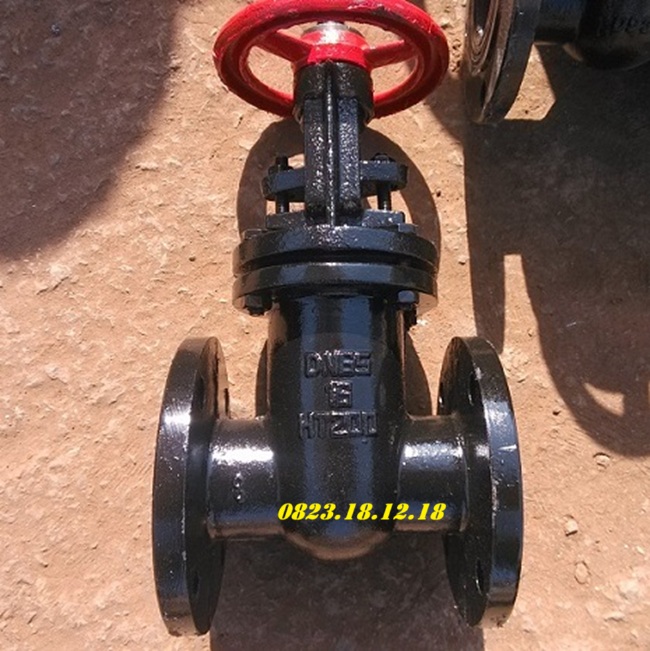

1. Van cổng gang Trung Quốc

*THÔNG SỐ KỸ THUẬT CỦA VAN CỬA GANG CHINA:

• Kích thước: DN50 – DN1000
• Dạng van: van cổng ty chìm, van cổng ty nổi
• Trục van: Thép không gỉ (Inox 304, 316)
• Đĩa van (cửa van): Gang cầu bọc cao su EPDM hoặc kim loại
• Kiểu kết nối: lắp bích (tiêu chuẩn JIS, BS, DIN, ANSI)
• Áp suất làm việc: PN10, PN16, PN25
• Nhiệt độ làm việc: -10°C đến 120°C
• Môi trường sử dụng: Nước sạch, nước thải, hệ thống phòng cháy chữa cháy, khí nén, dầu nhẹ…
• Kiểu vận hành: Tay quay (vô lăng), Điều khiển điện
• Xuất xứ: China
• Bảo hành 1 năm, CO CQ đầy đủ

2. Van cổng inox Trung Quốc

• Kích thước: DN15 – DN600
• Kiểu van: van ty chìm, van ty nổi
• Chất liệu thân van: Inox 201, Inox 304, Inox 316
• Nắp van: Inox 304, Inox 316
• Trục van: Thép không gỉ (Inox 304, 316)
• Đĩa van (cửa van): Inox 304, Inox 316
• Gioăng làm kín: Cao su EPDM, PTFE
• Kiểu kết nối: lắp ren, lắp bích, hàn kín (hàn lồng hoặc hàn đối đầu)
• Áp suất làm việc: PN16, PN25, PN40
• Nhiệt độ làm việc: -40°C đến 400°C
• Môi trường sử dụng: Nước sạch, nước thải, hóa chất, axit, kiềm nhẹ, dầu, khí nén, hệ thống thực phẩm, dược phẩm…
• Kiểu vận hành: Tay quay (vô lăng), điều khiển điện
• Xuất xứ: Trung Quốc
• Bảo hành 1 năm, CO CQ đầy đủ

3. Van cổng thép Trung Quốc

• Kích thước: DN50 – DN1000
• Dạng van: van ty chìm, van ty nổi
• Chất liệu thân van: Thép đúc (WCB), thép không gỉ (Inox 304, Inox 316)
• Trục van: Thép không gỉ (Inox 304, 316)
• Đĩa van (cửa van): Thép hoặc thép bọc Inox
• Gioăng làm kín: Kim loại, PTFE, Graphite chịu nhiệt
• Kiểu kết nối: Lắp bích (tiêu chuẩn JIS, BS, DIN, ANSI), Hàn kín (hàn lồng hoặc hàn đối đầu)
• Áp suất làm việc: PN16, PN25, PN40, PN63
• Nhiệt độ làm việc: -20°C đến 400°C
• Môi trường sử dụng: Hơi nóng, khí nén, dầu, xăng, nhiên liệu công nghiệp, hóa chất, dung môi ăn mòn nhẹ, hệ thống lò hơi, nhà máy nhiệt điện…
• Kiểu vận hành: Tay quay (vô lăng), điều khiển điện
• Xuất xứ: China
• Bảo hành 12 tháng, CO CQ đầy đủ

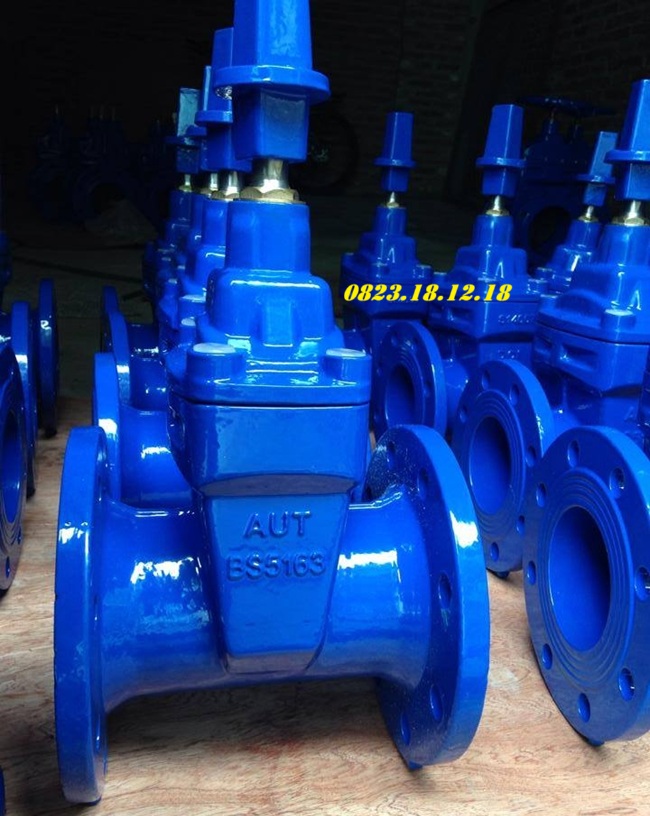

4. Van cổng ty chìm Trung Quốc

Thông số kỹ thuật của van cổng ty chìm Trung Quốc:

Van cổng ty chìm Trung Quốc là loại van có trục van (ty van) không lộ ra ngoài khi vận hành, giúp tiết kiệm không gian và bảo vệ trục van khỏi bụi bẩn, tác động bên ngoài.

• Kích thước: DN50 – DN1200
• Dạng van: van ty chìm
• Chất liệu thân van: Gang cầu, gang xám, thép, inox
• Trục van: Thép không gỉ (Inox 304, 316)
• Đĩa van (cửa van): Gang cầu bọc cao su EPDM hoặc kim loại
• Gioăng làm kín: Cao su EPDM, PTFE
• Kiểu kết nối: lắp bích (tiêu chuẩn JIS, BS, DIN, ANSI), lắp ren
• Áp suất làm việc: PN10, PN16, PN25
• Nhiệt độ làm việc: -10°C đến 120°C**
• Môi trường sử dụng: Nước sạch, nước thải, hệ thống phòng cháy chữa cháy, khí nén, dầu nhẹ…
• Kiểu vận hành: Tay quay, điều khiển điện
• Xuất xứ: Trung Quốc
• Bảo hành 1 năm, CO CQ đầy đủ

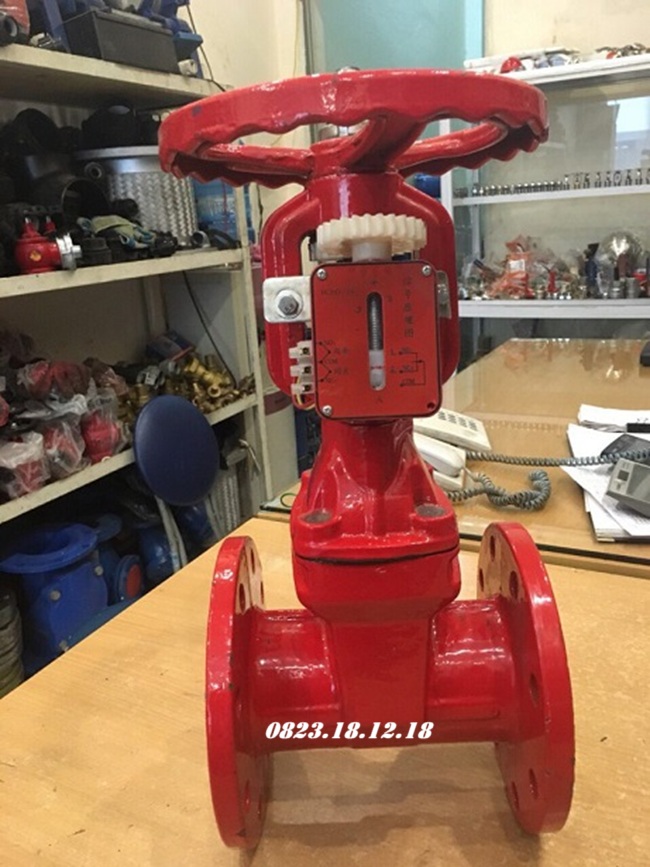

5. Van cổng ty nổi Trung Quốc

Thông số kỹ thuật của van cổng ty nổi Trung Quốc:

Van cổng ty nổi China là loại van có trục van (ty van) lộ ra bên ngoài, giúp người vận hành dễ dàng nhận biết trạng thái đóng/mở của van.

• Kích thước: DN50 – DN1200
• Dạng van: van cổng ty nổi
• Thân van: Gang cầu, gang xám, thép, inox
• Trục van (ty van): Thép không gỉ (Inox 304, 316)
• Đĩa van (cửa van): Gang cầu bọc cao su EPDM hoặc kim loại
• Gioăng làm kín: Cao su EPDM, PTFE
• Kiểu kết nối: mặt bích (tiêu chuẩn JIS, BS, DIN, ANSI)
• Áp suất làm việc: PN10, PN16, PN25
• Nhiệt độ làm việc: -10°C đến 120°C
• Môi trường sử dụng: Nước sạch, nước thải, hệ thống phòng cháy chữa cháy, khí nén, dầu nhẹ …
• Kiểu vận hành: vô lăng, điều khiển điện

V. Ưu điểm và nhược điểm của van cổng Trung Quốc

1. Ưu điểm của van cổng Trung Quốc

• Ưu điểm giá thành rẻ: Van cổng Trung Quốc có mức giá rẻ hơn so với các sản phẩm từ Châu Âu, Nhật Bản, Hàn Quốc, giúp giảm chi phí đầu tư.
• Ưu điểm đa dạng mẫu mã, kích thước: Có nhiều loại như ty chìm, ty nổi, chất liệu gang, thép, inox với các kích thước từ DN50 – DN1200, phù hợp với nhiều hệ thống.
• Ưu điểm hoạt động ổn định: Thiết kế đơn giản, đóng/mở hoàn toàn, giúp giảm tổn thất áp suất và không làm ảnh hưởng đến lưu lượng dòng chảy.
• Ưu điểm dễ lắp đặt và bảo trì: Van cổng có kiểu kết nối mặt bích, ren hoặc hàn, dễ dàng tháo lắp và sửa chữa khi cần thiết.
• Ưu điểm có khả năng chịu áp lực tốt: Một số loại van cổng Trung Quốc bằng thép hoặc inox có thể chịu áp suất cao, phù hợp với hệ thống công nghiệp nặng.
• Ưu điểm chống ăn mòn tốt: Van cổng inox hoặc gang bọc cao su có độ bền cao, chống ăn mòn tốt trong môi trường nước, hóa chất nhẹ.
• Ưu điểm không chiếm nhiều không gian theo phương ngang: Phù hợp cho những hệ thống có đường ống thẳng dài, do van cổng có thiết kế mỏng hơn so với một số loại van khác như van bi.
• Ưu điểm hoạt động êm ái: Khi đóng/mở, van cổng không gây tiếng ồn lớn, phù hợp với các hệ thống yêu cầu vận hành nhẹ nhàng.
• Ưu điểm về ứng dụng rộng rãi: Được sử dụng phổ biến trong hệ thống cấp thoát nước, phòng cháy chữa cháy, dầu khí, hóa chất, thực phẩm, dược phẩm,..

2. Nhược điểm của van cổng Trung Quốc

• Không dùng để điều tiết lưu lượng: Van cổng chỉ có hai trạng thái đóng hoặc mở hoàn toàn, nếu sử dụng để điều tiết lưu lượng có thể làm hỏng đĩa van do dòng chảy mạnh.
• Tốc độ đóng/mở chậm: So với các loại van bướm hoặc van bi, van cổng mất nhiều thời gian hơn để đóng/mở do phải quay tay quay nhiều vòng.

VI. Catalogue van cổng Trung Quốc

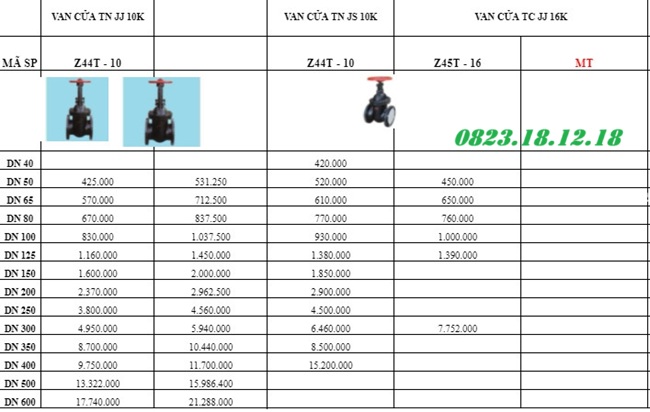

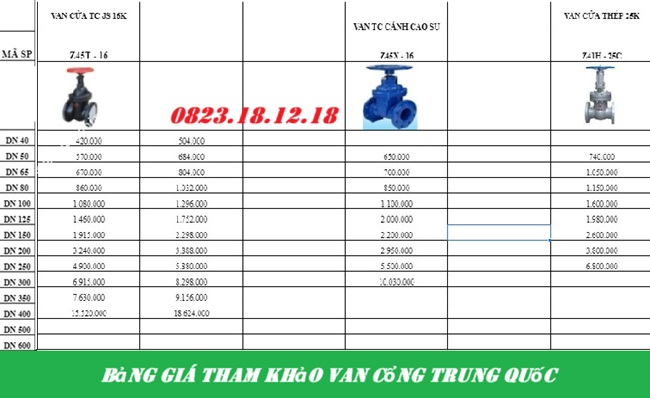

VII. Bảng giá van cổng Trung Quốc

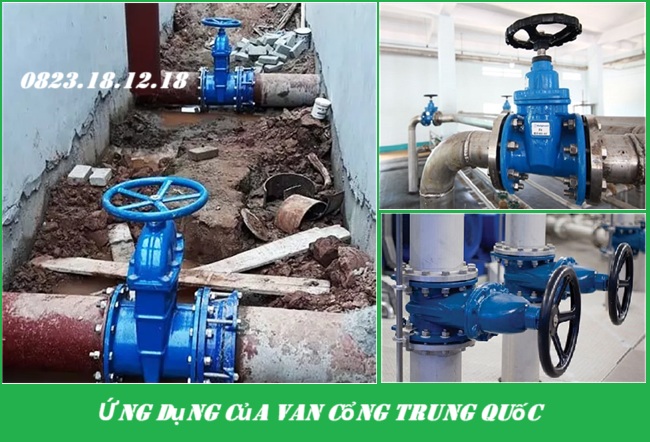

VIII. Ứng dụng của van cổng Trung Quốc

Ứng dụng thực tế của van cửa Trung Quốc:

• Ứng dụng của van cổng Trung Quốc trong hệ thống cấp thoát nước
• Ứng dụng của van cổng Trung Quốc trong hệ thống phòng cháy chữa cháy (PCCC)
• Ứng dụng của van cổng Trung Quốc trong ngành dầu khí, xăng dầu
• Ứng dụng của van cổng Trung Quốc trong ngành công nghiệp hóa chất
• Ứng dụng của van cổng Trung Quốc trong hệ thống lò hơi, nhà máy nhiệt điện
• Ứng dụng của van cổng Trung Quốc trong ngành công nghiệp thực phẩm và dược phẩm
• Ứng dụng của van cổng Trung Quốc trong ngành công nghiệp đóng tàu

IX. Báo giá sản phẩm van cổng Trung Quốc

Công Ty TNHH THIẾT BỊ ĐIỆN TS là đơn vị chuyên nhập khẩu và phân phối van cổng Trung Quốc chính hãng, chất lượng cao với giá cả rẻ nhất trên thị trường. Chúng tôi cung cấp đa dạng các loại van cổng như van cổng ty chìm, van cổng ty nổi, van cổng gang, thép, inox, đáp ứng mọi nhu cầu sử dụng trong hệ thống cấp thoát nước, phòng cháy chữa cháy, dầu khí, công nghiệp hóa chất và nhiều lĩnh vực khác.
