Bơm cánh gạt

Bơm cánh gạt là một loại bơm thủy lực được sử dụng rộng rãi trong các ứng dụng công nghiệp. Bơm này hoạt động bằng cách sử dụng các cánh gạt để tạo ra áp suất và lưu lượng dòng chảy của chất lỏng. Dựa trên các nguồn tìm kiếm, chúng ta có thể phân loại bơm cánh gạt thành hai loại chính: bơm cánh gạt đơn và bơm cánh gạt kép.

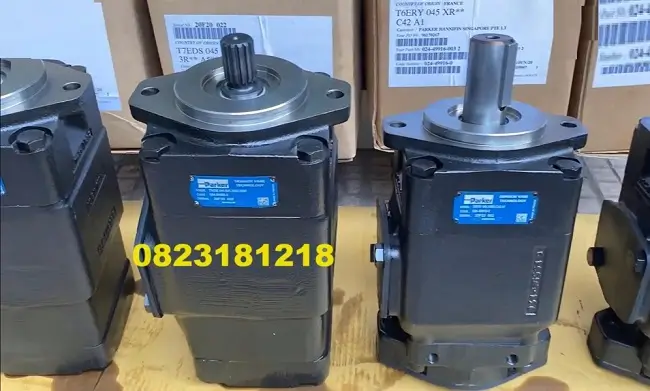

1. Bơm cánh gạt đơn

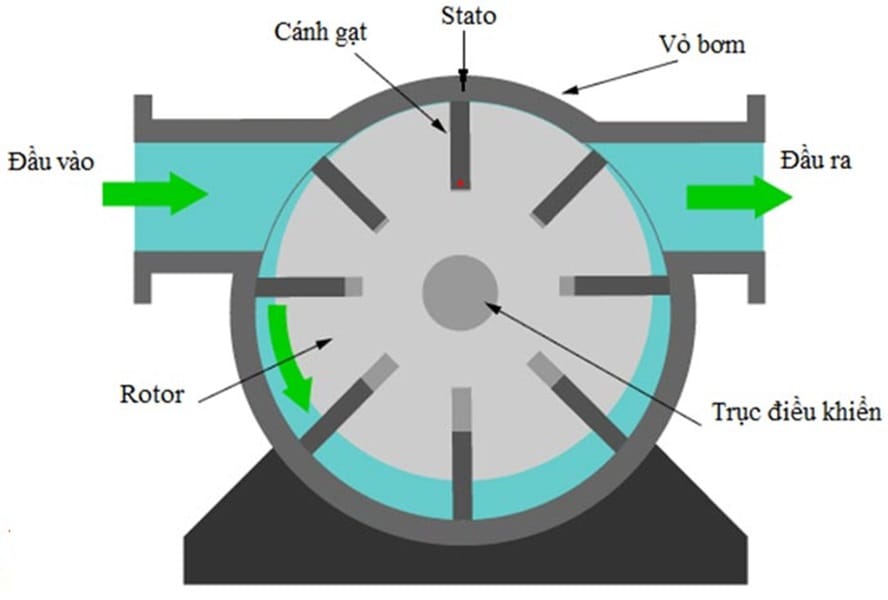

– Cấu tạo:

• Vỏ bơm hình trụ: Bao bọc và bảo vệ các bộ phận bên trong bơm.
• Rotor: Trục quay chính nằm bên trong vỏ bơm.
• Các cánh gạt: Các bàn phẳng gắn trên rotor, có khả năng di chuyển ra vào trong các rãnh của rotor.
• Đường dầu vào và đường dầu ra: Các cổng để chất lỏng đi vào và ra khỏi bơm.
• Lò xo: Giúp các cánh gạt duy trì áp lực tiếp xúc với vỏ bơm khi rotor quay.
• Trục điều khiển: Điều khiển chuyển động quay của rotor.

– Nguyên lý hoạt động: Khi rotor quay, các cánh gạt sẽ di chuyển theo rotor và mở rộng ra do lực ly tâm và áp lực của chất lỏng, tạo ra các khoang chứa chất lỏng giữa các cánh gạt và vỏ bơm. Khi các khoang này di chuyển qua cổng hút, chất lỏng được hút vào. Khi tiếp tục quay, thể tích của các khoang này giảm dần khi di chuyển đến khu vực cổng xả, tạo ra áp suất để đẩy chất lỏng ra khỏi bơm. Bơm cánh gạt đơn thực hiện một chu kỳ làm việc gồm hút và đẩy chất lỏng liên tục, đảm bảo dòng chảy đều và ổn định.

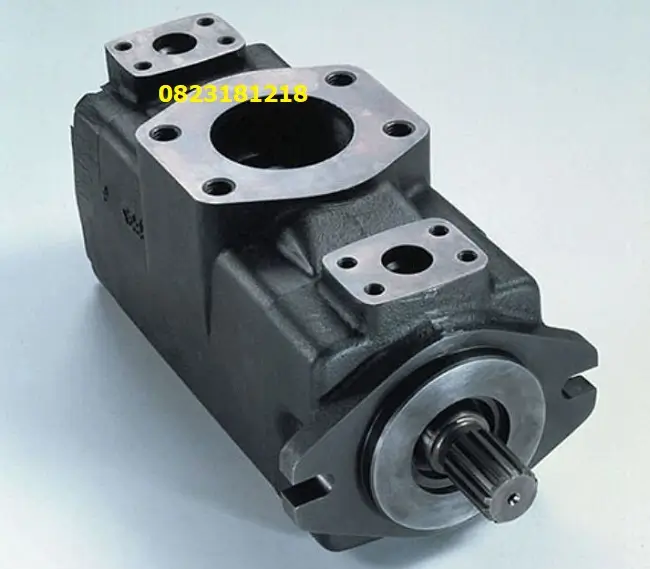

2. Bơm cánh gạt kép

– Cấu tạo bơm cánh gạt:

• Vỏ bơm: Cấu trúc phức tạp hơn với hai khoang riêng biệt để hút và đẩy chất lỏng.
• Rotor: Có thiết kế đặc biệt để hoạt động trong hai khoang khác nhau.
• Các cánh gạt: Tương tự như bơm cánh gạt đơn nhưng được thiết kế để hoạt động hiệu quả trong cấu trúc kép.
• Các đường dầu vào và ra: Được thiết kế để phục vụ hai khoang riêng biệt.

– Nguyên lý hoạt động: Bơm cánh gạt kép hoạt động tương tự như bơm cánh gạt đơn, nhưng với cấu trúc và nguyên lý hoạt động phức tạp hơn. Khi rotor quay, các cánh gạt trong cả hai khoang sẽ di chuyển và tạo ra các khoang chứa chất lỏng. Trong mỗi khoang, quá trình hút và đẩy chất lỏng diễn ra độc lập, nhưng đồng thời, giúp tăng hiệu suất và độ ổn định của bơm. Cánh gạt trong bơm cánh gạt kép được thiết kế để gạt đều chất lỏng, đảm bảo dòng chảy liên tục và hiệu quả.

Bơm cánh gạt, với thiết kế đơn giản và hiệu quả cao, là lựa chọn lý tưởng cho nhiều ứng dụng công nghiệp như hệ thống thủy lực, hệ thống bôi trơn, hệ thống làm mát và các hệ thống cung cấp nhiên liệu.

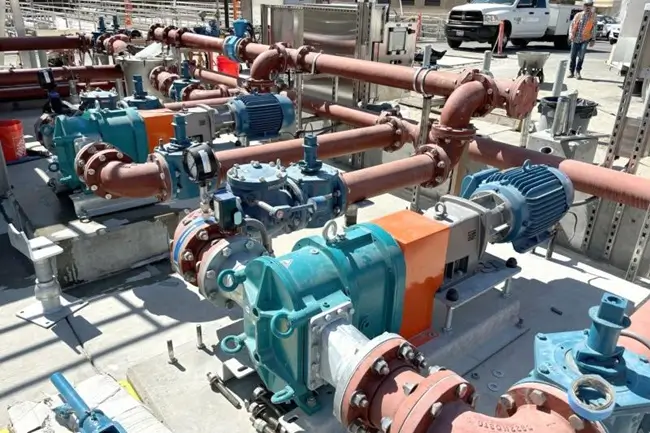

V. Ứng dụng của bơm cánh gạt

1. Hệ thống thủy lực: Bơm cánh gạt thường được sử dụng trong các hệ thống thủy lực để cung cấp áp lực và lưu lượng cần thiết cho các thiết bị hoạt động. Chúng cung cấp dòng chảy ổn định và áp suất cao, giúp điều khiển các thiết bị như xy lanh thủy lực, motor thủy lực và các van điều khiển.
2. Hệ thống bôi trơn: Trong các hệ thống bôi trơn của máy móc, bơm cánh gạt được sử dụng để bơm dầu bôi trơn đến các bộ phận chuyển động. Việc này giúp giảm ma sát và mài mòn, kéo dài tuổi thọ của máy móc và thiết bị.
3. Hệ thống làm mát: Bơm cánh gạt được sử dụng để tuần hoàn chất lỏng làm mát trong các hệ thống làm mát của máy móc, động cơ và thiết bị công nghiệp. Chúng giúp duy trì nhiệt độ ổn định, ngăn ngừa quá nhiệt và đảm bảo hiệu suất hoạt động tối ưu.
4. Công nghiệp hóa chất và dầu khí: Bơm cánh gạt được sử dụng để vận chuyển các loại chất lỏng khác nhau trong ngành công nghiệp hóa chất và dầu khí. Chúng có khả năng xử lý các loại chất lỏng có độ nhớt thấp và trung bình, từ dầu thô, xăng, dầu diesel đến các loại hóa chất lỏng khác.
5. Ngành công nghiệp ô tô: Trong ngành công nghiệp ô tô, bơm cánh gạt được sử dụng trong các hệ thống trợ lực lái và hệ thống truyền động tự động. Chúng giúp cung cấp áp suất thủy lực cần thiết để hỗ trợ lái và vận hành các bộ phận truyền động.
6. Ngành công nghiệp in ấn: Bơm cánh gạt được sử dụng trong các máy in để cung cấp mực in đến các đầu in. Chúng đảm bảo dòng chảy ổn định và chính xác của mực in, giúp tạo ra các bản in chất lượng cao.
7. Hệ thống cung cấp nhiên liệu: Bơm cánh gạt được sử dụng trong các trạm xăng dầu và các hệ thống cung cấp nhiên liệu để bơm và vận chuyển xăng, dầu diesel và các loại nhiên liệu khác. Chúng đảm bảo việc vận chuyển nhiên liệu hiệu quả và an toàn.
8. Hệ thống HVAC (Heating, Ventilation, and Air Conditioning): Trong các hệ thống HVAC, bơm cánh gạt được sử dụng để tuần hoàn nước hoặc các chất lỏng làm mát/ làm ấm qua các bộ phận khác nhau của hệ thống, đảm bảo điều hòa không khí hiệu quả.
9. Ngành công nghiệp thực phẩm và đồ uống: Bơm cánh gạt cũng được sử dụng trong ngành công nghiệp thực phẩm và đồ uống để vận chuyển các loại chất lỏng như sữa, nước trái cây, siro, và các loại chất lỏng khác. Chúng đảm bảo việc vận chuyển diễn ra nhẹ nhàng và không gây tổn hại đến chất lượng sản phẩm.

VI. Ưu điểm của van cánh gạt

Bơm cánh gạt có nhiều ưu điểm khiến chúng trở thành lựa chọn phổ biến trong nhiều ứng dụng công nghiệp. Dưới đây là những ưu điểm chính của bơm cánh gạt:

• Hoạt động êm ái và ít ồn: Do thiết kế của bơm cánh gạt và cách các cánh gạt tiếp xúc nhẹ nhàng với vỏ bơm, chúng hoạt động rất êm và ít gây tiếng ồn, phù hợp với các môi trường làm việc yêu cầu sự yên tĩnh.
• Hiệu suất cao: Bơm cánh gạt có khả năng tạo ra lưu lượng và áp suất ổn định, hiệu suất hoạt động cao ngay cả ở tốc độ thấp. Điều này giúp tiết kiệm năng lượng và cải thiện hiệu quả tổng thể của hệ thống.
• Kích thước nhỏ gọn: Với thiết kế nhỏ gọn, bơm cánh gạt dễ dàng lắp đặt trong các không gian hạn chế và phù hợp với nhiều cấu hình hệ thống khác nhau.
• Thiết kế đơn giản và dễ bảo trì: Cấu trúc của bơm cánh gạt đơn giản, với ít bộ phận chuyển động, giúp dễ dàng bảo trì và sửa chữa. Việc thay thế các bộ phận như cánh gạt, lò xo và rotor có thể được thực hiện nhanh chóng.
• Khả năng xử lý đa dạng chất lỏng: Bơm cánh gạt có thể xử lý nhiều loại chất lỏng khác nhau, từ chất lỏng có độ nhớt thấp đến trung bình, bao gồm dầu, nước, các loại hóa chất và nhiên liệu. Điều này làm cho bơm cánh gạt rất linh hoạt trong nhiều ứng dụng.
• Lưu lượng và áp suất ổn định: Bơm cánh gạt cung cấp lưu lượng và áp suất ổn định, không bị biến đổi nhiều theo thời gian, giúp đảm bảo hoạt động liên tục và hiệu quả của hệ thống.
