Van cổng Nhật Bản

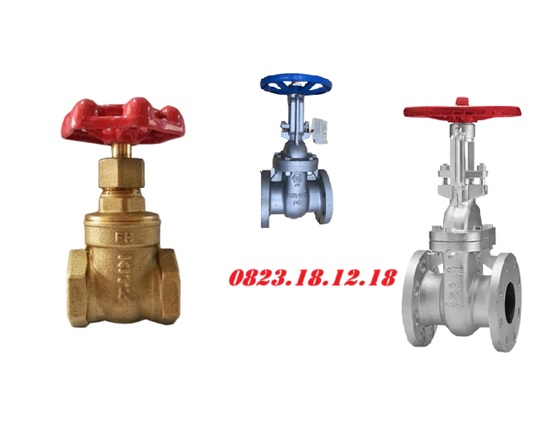

I. Van cổng Nhật Bản là gì?

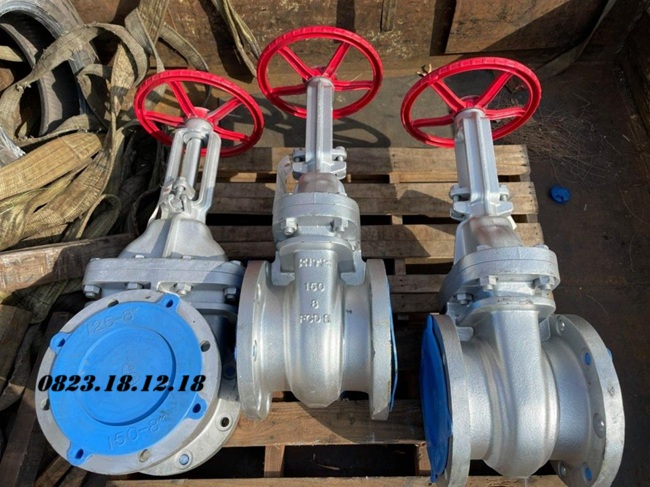

Van cổng Nhật Bản (hay van chặn Nhật Bản) là một loại van cổng được sản xuất theo tiêu chuẩn và công nghệ của Nhật Bản. Đây là thiết bị dùng để kiểm soát dòng chảy trong hệ thống đường ống bằng cách đóng hoặc mở hoàn toàn, không có chức năng điều tiết lưu lượng.

Công Ty TNHH THIẾT BỊ ĐIỆN TS chuyên phân phối và nhập khẩu các dòng van cổng Nhật Bản đầy đủ kích thước từ DN15 – DN1000, được sản xuất bởi các hãng danh tiếng như Kitz, Toyo, Tozen…; cam kết hàng chính hãng 100%, đầy đủ giấy tờ CO CQ.

II. Thông số kỹ thuật của van cổng Nhật Bản

*THỐNG SỐ KỸ THUẬT:

• Kích thước: DN15 – DN1000
• Chất liệu thân van: Gang, thép, inox, đồng
• Chất liệu trục van: Thép không gỉ (Inox 304, 316)
• Chất liệu đĩa van: Gang, inox, thép, đồng
• Gioăng làm kín: Cao su EPDM, PTFE
• Kiểu kết nối: Lắp bích (JIS, BS, ANSI, DIN), lắp ren, hàn kín
• Áp suất làm việc: PN10 – PN63
• Nhiệt độ làm việc: -40°C đến 400°C
• Môi trường sử dụng: Nước, hóa chất, hơi nóng, khí nén, dầu, xăng…
• Kiểu vận hành: Tay quay (vô lăng), điều khiển điện
• Xuất xứ: Nhật Bản
• Bảo hành: 12 – 24 tháng, CO CQ đầy đủ

III. Cấu tạo và nguyên lý hoạt động của van cổng Nhật Bản

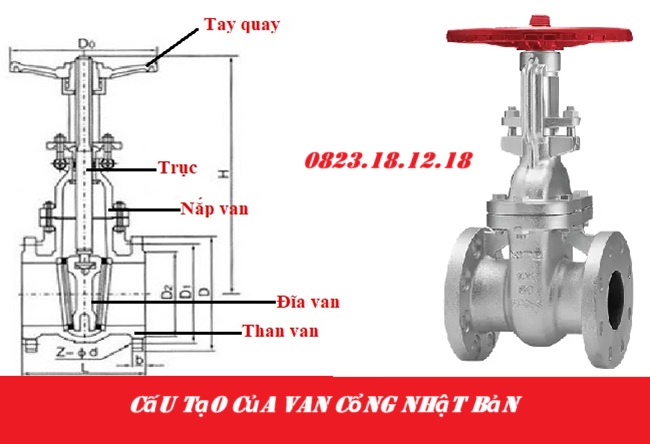

1. Cấu tạo của van cổng Nhật Bản

• Thân van: Thân van là bộ phận chính, chịu áp lực của dòng chảy và liên kết với các bộ phận khác. Vật liệu chế tạo thân van thường là gang, thép, inox hoặc đồng, đảm bảo độ bền cao và khả năng chống ăn mòn tốt.
• Đĩa van: Đĩa van là bộ phận đóng/mở dòng chảy. Đĩa van có thể làm từ kim loại hoặc bọc cao su EPDM để tăng cường độ kín và chống rò rỉ.
• Trục van: Trục van kết nối tay quay với đĩa van, giúp điều khiển quá trình đóng/mở. Có hai loại trục van phổ biến: Van ty nổi (trục van di chuyển lên xuống khi vận hành, dễ quan sát trạng thái van) và Van ty chìm (trục van không thay đổi chiều dài khi vận hành, phù hợp với không gian hẹp).
• Gioăng làm kín: giúp ngăn rò rỉ, đảm bảo độ kín cao khi van hoạt động. Chất liệu gioăng thường là cao su, PTFE hoặc kim loại mềm, có khả năng chịu nhiệt và áp suất tốt.
• Tay quay hoặc Bộ truyền động: Van cổng Nhật Bản thường được vận hành bằng tay quay dạng vô lăng. Ngoài ra, một số loại còn được trang bị bộ truyền động điện hoặc khí nén để tự động hóa quá trình đóng/mở.

2. Nguyên lý hoạt động của van cổng Nhật Bản

Van cổng Nhật Bản hoạt động dựa trên nguyên lý nâng hạ đĩa van để kiểm soát dòng chảy trong đường ống. Khi người vận hành xoay tay quay theo chiều kim đồng hồ, trục van sẽ di chuyển xuống, kéo theo đĩa van hạ xuống, chặn hoàn toàn dòng chảy. Ngược lại, khi xoay tay quay ngược chiều kim đồng hồ, trục van nâng lên, kéo theo đĩa van mở ra, cho phép dòng chảy đi qua.

IV. Catalogue van cổng Nhật Bản

V. Các loại van cổng Nhật Bản phổ biến

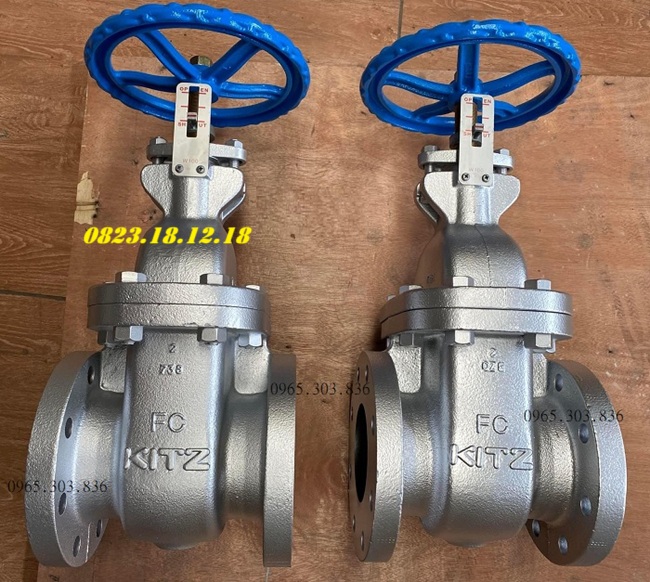

1. Van cổng Nhật Bản Kitz

Thông số kỹ thuật của van cổng Kitz:

• Hãng van: Kizt
• Model phổ biến: 10FCHI, 600SCLS, PN16S…
• Kích thước: DN15 (1/2″) – DN600 (24″)
• Chất liệu thân: Gang, thép, inox, đồng đúc hoặc đồng thau
• Chất liệu đĩa: Gang dẻo, thép không gỉ, đồng…
• Chất liệu trục van: thép không gỉ, thép hợp kim, đồng…
• Kết nối: Mặt bích, nối ren
• Áp suất: 10 bar, 16bar, 25bar
• Nhiệt độ làm việc: 350 độ C
• Tiêu chuẩn kết nối bích: JIS, ANSI, DIN, BS…
• Dạng van: Ty chìm hoặc ty nổi
• Dạng điều khiển: vô lăng, điều khiển điện
• Bảo hành 12 tháng, đầy đủ giấy tờ CO CQ

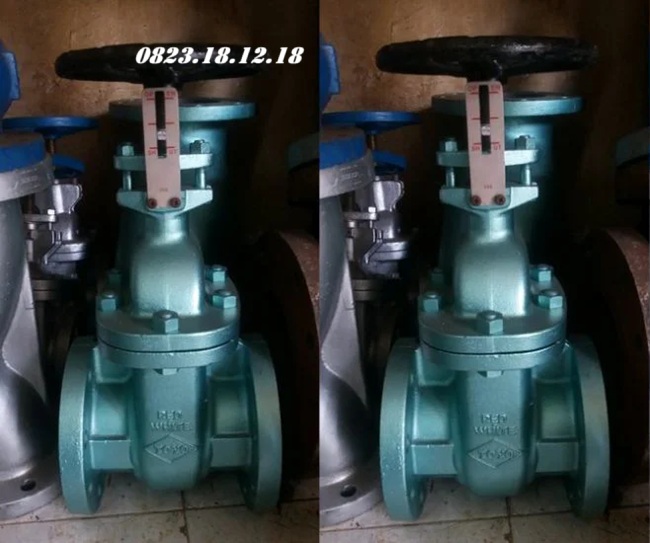

2. Van cổng Nhật Bản Toyo

Thông số kỹ thuật chi tiết của van chặn Toyo Nhật Bản:

• Kích thước: DN15 – DN500
• Vật liệu: Đồng, gang dẻo, inox, thép
• Kiểu kết nối: Mặt bích
• Tiêu chuẩn mặt bích: JIS 10K, JIS 20K, ANSI, DIN, BS…
• Áp lực làm việc: PN10 – PN16, 16kgf/cm²
• Nhiệt độ làm việc: -10 ~ 220ºC
• Môi trường sử dụng: Nước, dầu, gas, xăng, hơi,…
• Thương hiệu: Toyo
• Xuất xứ: Nhật Bản
• Tình trạng: Hàng sẵn
• Bảo hành: 1 năm

3. Van cổng Nhật Bản Tozen

• Kích thước: DN50 – DN600
• Chất liệu: Gang dẻo, gang, đồng
• Gioăng làm kín: Đồng thau
• Áp lực làm việc: 10 bar, 16 bar
• Nhiệt độ làm việc: -10°C đến 120°C
• Kiểu điều khiển: Tay quay
• Kết nối: Mặt bích, ren
• Tiêu chuẩn mặt bích: JIS 10K, JIS 5K
• Môi trường sử dụng: Nước, dầu, khí…
• Dạng van: ty chìm, ty nổi
• Bảo hành 12 tháng, CO CQ đầy đủ

4. Van cổng inox Nhật Bản

• Kích thước: DN15 đến DN600
• Chất liệu: Inox 304 (CF8), inox 316 (CF8M)
• Kết nối: Mặt bích hoặc nối ren
• Tiêu chuẩn mặt bích: JIS, ANSI
• Dạng van: ty chìm, ty nổi
• Dạng điều khiển: tay quay, điều khiển điện
• Áp suất làm việc: 10 bar, 16 bar, 25 bar, 40bar
• Nhiệt độ làm việc: max 350°C
• Ứng dụng: nước, khí, dầu, hóa chất…
• Thương hiệu: Kitz, Toyo, Tozen…
• Bảo hành 1 năm

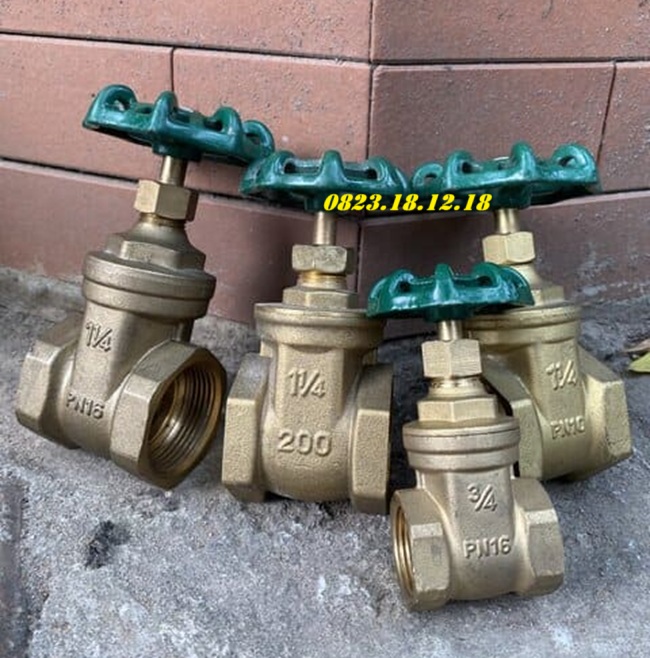

5. Van cổng đồng Nhật Bản

Thông số van cửa đồng Nhật Bản:

• Kích thước: 1/2″ – 4″
• Chất liệu: Đồng đúc, đồng đỏ đúc, đồng thau
• Kết nối: Nối ren trong BSPT
• Áp lực làm việc: PN16
• Nhiệt độ làm việc: 120°C
• Kiểu điều khiển: tay quay vô lăng
• Ứng dụng: cho các hệ thống nước, dầu, khí…
• Thương hiệu: Kitz, Toyo
• Bảo hành 12 tháng đầy đủ giấy tờ CO CQ

6. Van cổng gang Nhật Bản

Thông số kỹ thuật chi tiết của van cổng gang Nhật Bản:

• Kích thước: DN50 – DN1000
• Vật liệu thân van: Gang xám, gang dẻo, gang cầu
• Vật liệu trục van: Thép không gỉ (Inox), thép, đồng
• Vật liệu đĩa van: Gang, thép, đồng
• Vật liệu gioăng làm kín: Cao su EPDM, PTFE
• Kiểu kết nối: Mặt bích hoặc nối ren
• Tiêu chuẩn mặt bích: JIS, BS, ANSI, DIN
• Áp lực làm việc: PN10, PN16, PN25, PN40
• Nhiệt độ làm việc: -5°C đến 250°C
• Kiểu vận hành: Tay quay, điều khiển điện, điều khiển khí nén
• Kiểu dáng: Ty nổi, ty chìm
• Môi trường làm việc: Nước, khí, chất lỏng, dầu, hơi, dung dịch..
• Xuất xứ: Nhật Bản
• Bảo hành: 12 tháng

VI. Ưu điểm và nhược điểm của van cổng Nhật Bản

1. Ưu điểm của van cổng Nhật Bản

Ưu điểm nổi bật của van cổng Japan:

• Ưu điểm về chất lượng cao: Van cổng Nhật Bản được sản xuất theo tiêu chuẩn nghiêm ngặt, đảm bảo độ bền và hiệu suất hoạt động ổn định.
• Ưu điểm về độ kín cao: Sử dụng các vật liệu làm kín chất lượng như EPDM, PTFE giúp ngăn rò rỉ tốt, duy trì áp suất ổn định.
• Ưu điểm về độ bền tốt: Nhờ vật liệu chất lượng cao như inox, gang, đồng,… van có khả năng chống ăn mòn, mài mòn tốt.
• Ưu điểm hoạt động êm ái: Khi mở hoặc đóng van, dòng chảy ít bị tác động, giúp giảm tiếng ồn và hạn chế hiện tượng búa nước.
• Ưu điểm ứng dụng rộng rãi: Van cổng Nhật Bản có thể sử dụng cho nhiều môi trường khác nhau như nước, dầu, khí, hóa chất,…
• Ưu điểm về đa dạng kích thước và chủng loại: Có nhiều loại van như ty nổi, ty chìm, van điều khiển điện/khí nén phù hợp với nhiều hệ thống.

2. Nhược điểm của van cổng Nhật Bản

• Nhược điểm thời gian đóng/mở chậm: Do thiết kế đĩa van di chuyển theo phương thẳng đứng nên cần nhiều thời gian hơn so với các loại van bi, van bướm.
• Nhược điểm không thích hợp cho điều tiết lưu lượng: Van cổng chỉ phù hợp cho việc đóng/mở hoàn toàn, nếu dùng để điều chỉnh lưu lượng có thể làm hỏng đĩa van nhanh chóng.

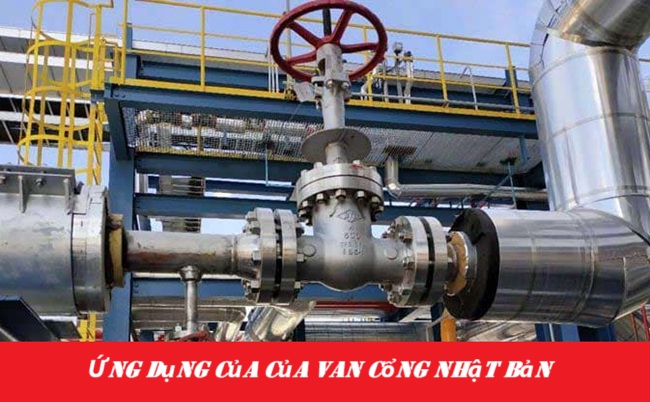

VII. Ứng dụng của của van cổng Nhật Bản

• Ứng dụng trong hệ thống cấp thoát nước
• Ứng dụng trong ngành công nghiệp dầu khí
• Ứng dụng trong ngành công nghiệp hóa chất
• Ứng dụng trong hệ thống phòng cháy chữa cháy (PCCC)
• Ứng dụng trong ngành công nghiệp thực phẩm và dược phẩm
• Ứng dụng trong hệ thống hơi nóng, nhiệt điện
• Ứng dụng trong ngành công nghiệp đóng tàu và hàng hải

VIII. Báo giá van cổng Nhật Bản

Công ty TNHH THIẾT BỊ ĐIỆN TS chuyên cung cấp các loại van cổng Nhật Bản chính hãng từ các thương hiệu hàng đầu như Kitz, Toyo, Tozen,… với đầy đủ kích thước từ DN15 – DN1000. Chúng tôi cam kết mang đến sản phẩm chất lượng cao, giá cả tốt nhất và dịch vụ hỗ trợ tận tình.

Liên hệ ngay để nhận báo giá tốt nhất thông qua Hotline/Zalo: 0823.18.12.18
