Van cổng mặt bích

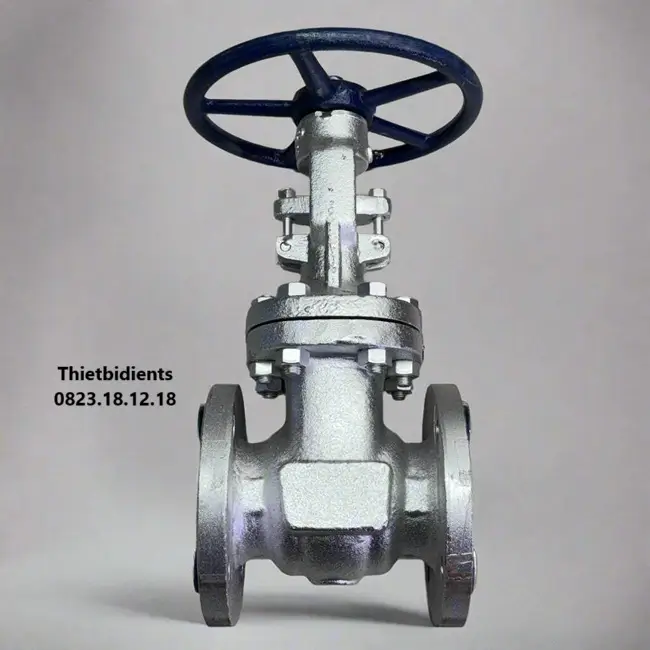

I. Van cổng mặt bích là gì?

Van cổng mặt bích là một trong những loại van công nghiệp phổ biến nhất hiện nay, được sử dụng rộng rãi trong hệ thống đường ống dẫn nước, dầu, khí, hóa chất và nhiều môi trường khác. Đặc điểm nổi bật của van cổng mặt bích chính là phương thức kết nối bằng mặt bích tiêu chuẩn, giúp quá trình lắp đặt – tháo dỡ nhanh chóng, chắc chắn, hạn chế rò rỉ và chịu được áp lực cao.

Khác với các loại van kết nối ren chỉ thích hợp cho đường ống nhỏ, van cổng mặt bích thường được sử dụng cho các đường ống có kích thước vừa đến lớn (DN50 – DN1200, thậm chí DN2000). Đây là loại van có khả năng đóng/mở hoàn toàn, không điều tiết lưu lượng, nhờ đó giảm tối đa tổn thất áp suất trong quá trình vận hành.

II. Cấu tạo và nguyên lý hoạt động sản phẩm

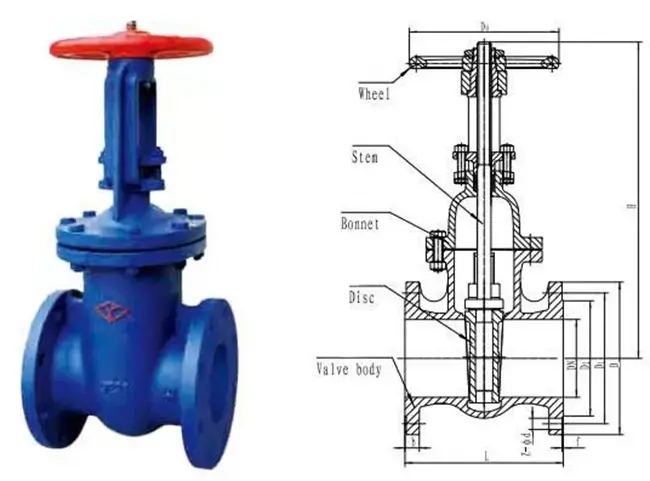

1. Cấu tạo của van cổng mặt bích

Một chiếc van cổng mặt bích tiêu chuẩn thường có các bộ phận chính sau:

• Thân van : Là bộ phận chính, thường được đúc bằng gang, thép, inox… và được phủ lớp sơn epoxy hoặc mạ kẽm chống ăn mòn.
• Nắp van : Che kín phía trên thân van, có thể tháo rời để bảo dưỡng, kiểm tra hoặc thay thế các chi tiết bên trong.
• Cửa van (cánh van) : Là tấm chặn hình nêm hoặc song song, có chức năng đóng/mở dòng chảy.
• Trục van (ty van) : Kết nối từ tay quay hoặc bộ truyền động xuống cánh van, truyền lực đóng/mở.
• Tay quay hoặc bộ truyền động : Điều khiển thao tác đóng mở. Ngoài tay quay thủ công, có thể lắp thêm bộ truyền động điện, khí nén hoặc thủy lực.
• Gioăng làm kín : Thường bằng cao su EPDM, PTFE, kim loại… giúp ngăn ngừa rò rỉ.
• Mặt bích kết nối : Nằm hai đầu thân van, được chế tạo theo các tiêu chuẩn phổ biến như JIS, ANSI, BS, DIN.

2. Nguyên lý hoạt động của van cổng mặt bích

Nguyên lý hoạt động của van cổng mặt bích khá đơn giản. Khi người vận hành xoay tay quay theo chiều kim đồng hồ, trục van di chuyển theo cơ chế ren, kéo cánh van đi xuống và ép chặt vào ghế van, từ đó chặn hoàn toàn dòng chảy trong đường ống. Ngược lại, khi xoay tay quay theo chiều ngược kim đồng hồ, trục van sẽ nâng cánh van lên, tạo khoảng trống cho lưu chất đi qua.

Do cơ chế này, van cổng mặt bích có khả năng đóng mở hoàn toàn, tức là hoặc mở hoàn toàn hoặc đóng hoàn toàn, chứ không dùng để điều tiết lưu lượng. Khi mở hoàn toàn, dòng chảy đi qua hầu như không bị cản trở, hạn chế được hiện tượng tụt áp, nhờ đó tiết kiệm năng lượng cho hệ thống. Đây là ưu điểm lớn khiến loại van này trở thành lựa chọn số một trong các hệ thống đường ống công nghiệp.

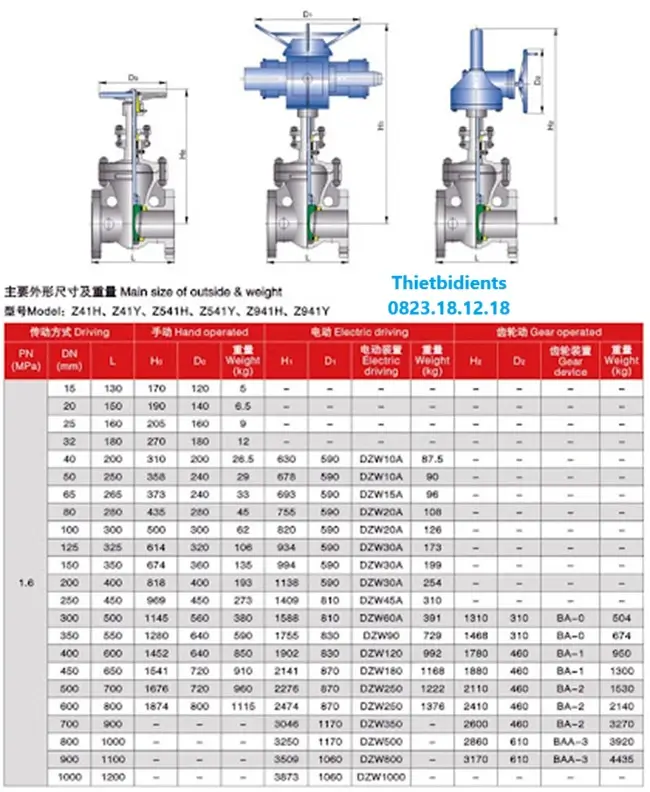

III. Thông số kỹ thuật van cổng mặt bích

• Kích thước : DN50 – DN1200
• Vật liệu thân van : Gang xám, gang dẻo, thép carbon, inox 304/316, đồng
• Vật liệu cánh van : Gang, thép, inox, bọc cao su EPDM
• Kiểu kết nối : Mặt bích theo tiêu chuẩn JIS, DIN, ANSI, BS
• Áp suất làm việc : PN10, PN16, PN25, PN40
• Nhiệt độ làm việc : -10°C đến 300°C
• Môi trường sử dụng : Nước, hơi, dầu, khí, hóa chất
• Phương thức vận hành : Tay quay, hộp số, truyền động điện, truyền động khí nén
• Xuất xứ : Hàn Quốc, Trung Quốc, Đài Loan, Nhật Bản, Châu Âu
• Tình trạng hàng : Có sẵn tại kho, bảo hành 24 tháng

IV. Các loại van cổng mặt bích phổ biến hiện nay

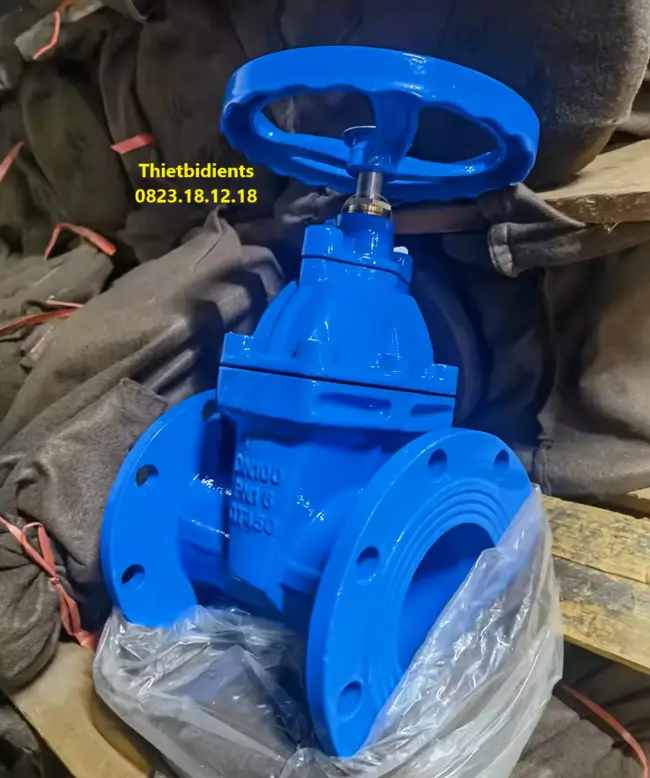

1. Van cổng gang mặt bích

Van cổng gang mặt bích là loại phổ biến nhất trong các hệ thống ống dẫn. Với giá thành hợp lý và khả năng chịu áp lực tốt, loại van này thường được sử dụng trong các ứng dụng nước sạch và nước thải. Gang có độ bền cao, giúp van hoạt động ổn định trong thời gian dài.

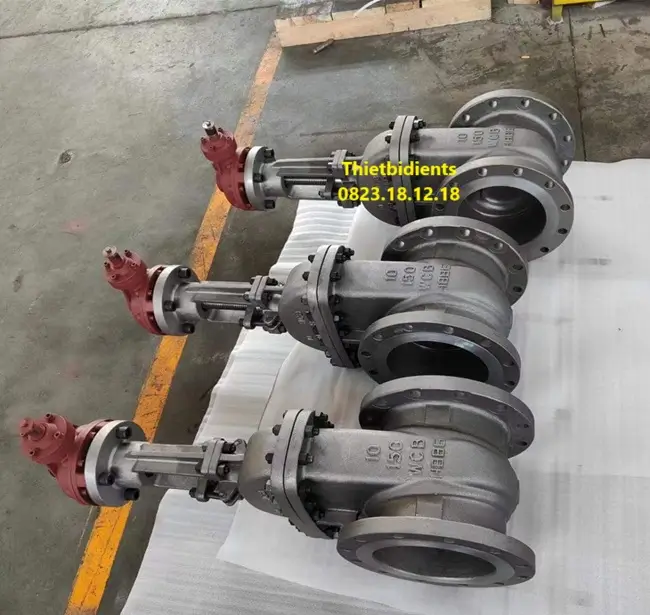

2. Van cổng thép mặt bích

Van cổng thép mặt bích có khả năng chịu được áp suất và nhiệt độ cao, rất thích hợp cho các ngành công nghiệp như dầu khí và hơi nóng. Thép mang lại độ bền và độ cứng cao, giúp van hoạt động hiệu quả trong các điều kiện khắc nghiệt.

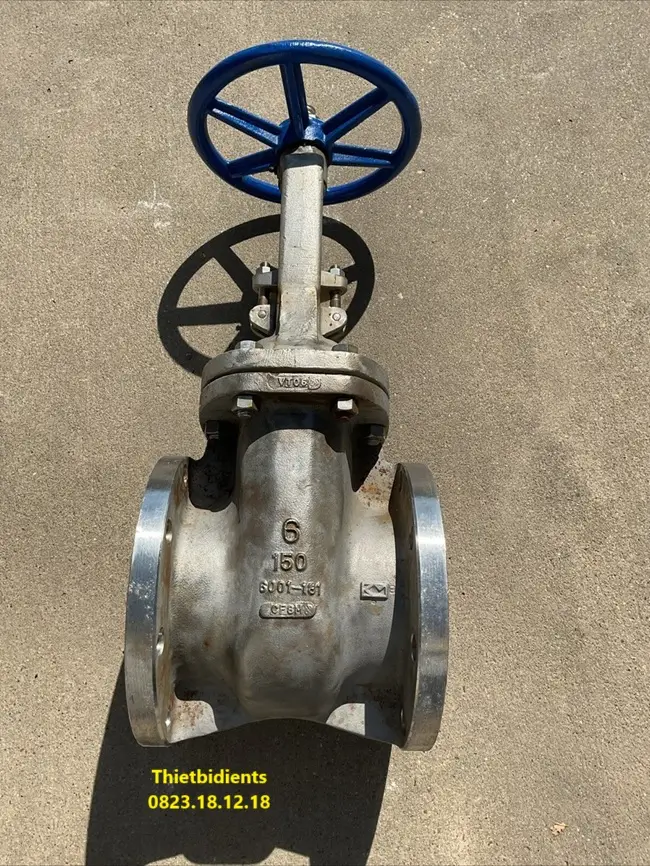

3. Van cổng inox mặt bích

Van cổng inox mặt bích nổi bật với khả năng chống ăn mòn tuyệt vời, làm cho nó trở thành lựa chọn hàng đầu trong ngành thực phẩm, dược phẩm và hóa chất. Chất liệu inox không chỉ đảm bảo an toàn vệ sinh mà còn có độ bền cao, giúp prolong tuổi thọ của van.

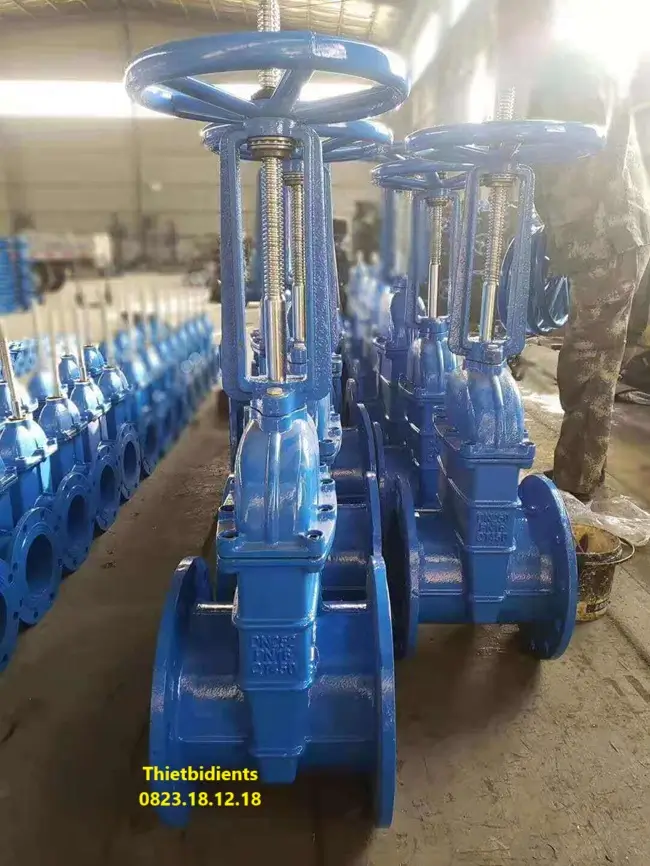

4. Van cổng ty nổi mặt bích

Van cổng ty nổi mặt bích có thiết kế cho phép trục van di chuyển lên xuống khi đóng mở, giúp dễ dàng quan sát trạng thái của van. Với thiết kế này, người sử dụng có thể nhanh chóng nhận biết được van đang ở trạng thái mở hay đóng, từ đó điều chỉnh kịp thời.

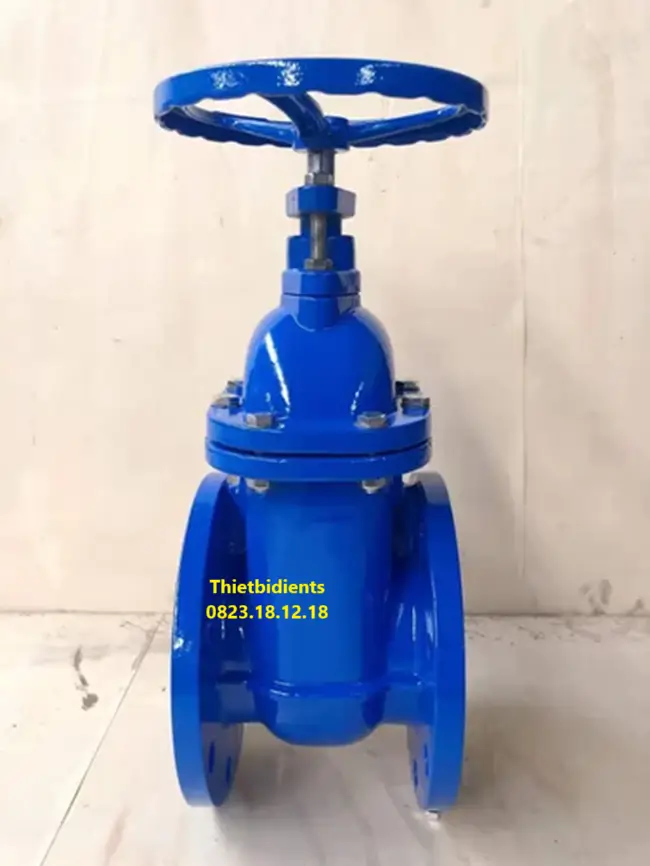

5. Van cổng ty chìm mặt bích

Loại van này có thiết kế gọn gàng và tiết kiệm không gian, thường được sử dụng trong các hầm, bể chứa. Van cổng ty chìm thường có độ bền cao và ít bị ảnh hưởng bởi các tác động bên ngoài, giúp tiết kiệm chi phí bảo trì.

6. Van cổng mặt bích điều khiển điện

Van cổng mặt bích điều khiển điện được trang bị motor điện, giúp tự động đóng mở mà không cần sự can thiệp của con người. Loại van này rất thuận tiện cho các hệ thống tự động hóa, giúp tăng hiệu suất và giảm thiểu sai sót trong quá trình vận hành.

7. Van cổng mặt bích điều khiển khí nén

Van cổng mặt bích điều khiển khí nén là giải pháp an toàn và nhanh chóng trong môi trường dễ cháy nổ. Hệ thống điều khiển bằng khí nén giúp van hoạt động ổn định mà không cần nguồn điện, đảm bảo an toàn trong các ứng dụng công nghiệp đặc thù.

V. Ưu điểm của van cổng mặt bích

• Kết nối chắc chắn, an toàn: Nhờ được lắp đặt bằng mặt bích và bu lông siết chặt, van cổng mặt bích đảm bảo độ kín khít cao, ít xảy ra rò rỉ ngay cả khi hoạt động trong môi trường áp lực lớn.
• Dễ dàng lắp đặt và tháo dỡ: Thiết kế tiêu chuẩn với mặt bích giúp việc lắp đặt nhanh chóng, dễ dàng thay thế, bảo dưỡng khi cần thiết.
• Độ bền cao: Van thường được chế tạo từ gang, thép, inox… giúp chịu được áp suất và nhiệt độ cao, tuổi thọ sử dụng lâu dài.
• Giảm tổn thất áp lực: Khi mở hoàn toàn, cửa van được nâng lên, dòng chảy đi qua gần như thẳng, giúp hạn chế tối đa tổn thất áp suất trong hệ thống.
• Ứng dụng rộng rãi: Có thể sử dụng cho nhiều loại chất lỏng khác nhau như nước, dầu, khí nén, hơi nóng, hóa chất nhẹ, phù hợp với nhiều ngành công nghiệp.
• Hoạt động ổn định trong môi trường khắc nghiệt: Van cổng mặt bích có thể làm việc ở môi trường nhiệt độ cao, áp suất lớn hoặc môi trường ăn mòn nếu chọn đúng vật liệu (ví dụ inox).

VI. Ứng dụng của van cổng mặt bích

• Hệ thống cấp thoát nước
  Van thường được lắp đặt trong các trạm xử lý nước sạch, nhà máy cấp nước, hệ thống thoát nước thải để đóng/mở và điều tiết dòng chảy.
• Ngành dầu khí và xăng dầu
  Sử dụng trong đường ống dẫn dầu thô, nhiên liệu, khí nén… nhờ khả năng chịu áp lực và nhiệt độ cao, kết nối chắc chắn, an toàn.
• Ngành nhiệt điện và lò hơi
  Ứng dụng trong hệ thống đường ống dẫn hơi nóng, nước nóng, nước ngưng với áp suất cao, đảm bảo vận hành an toàn và ổn định.
• Ngành hóa chất
  Van cổng mặt bích bằng inox hoặc thép được dùng để dẫn các loại hóa chất, dung môi có tính ăn mòn, đảm bảo tuổi thọ và độ an toàn.
• Ngành xi măng, khai khoáng
  Sử dụng trong hệ thống đường ống vận chuyển bùn, bột, vật liệu rắn dạng lỏng, nhờ kết cấu chắc chắn, chịu mài mòn tốt.
• PCCC và hệ thống công trình dân dụng
  Van cổng mặt bích được lắp trong hệ thống đường ống phòng cháy chữa cháy, tòa nhà, khu đô thị, khu công nghiệp.
• Ngành đóng tàu và hàng hải
  Ứng dụng trong hệ thống cấp thoát nước biển, nhiên liệu, dầu bôi trơn trên các tàu biển, giàn khoan.

VII. Mua van cổng mặt bích ở đâu uy tín, giá rẻ

Để mua được van cổng mặt bích chính hãng, giá tốt, khách hàng nên lựa chọn các đơn vị phân phối uy tín, có kinh nghiệm và kho hàng sẵn có. Một trong những địa chỉ được nhiều khách hàng tin tưởng hiện nay là Công ty ThietbidienTS – chuyên nhập khẩu và phân phối các loại van công nghiệp, đồng hồ đo lưu lượng, bơm, thiết bị dầu khí, PCCC.

Khi mua hàng tại ThietbidienTS, anh/chị sẽ nhận được:

• Sản phẩm chính hãng 100%, đầy đủ CO, CQ.
• Giá thành cạnh tranh, nhiều ưu đãi khi mua số lượng lớn.
• Hỗ trợ kỹ thuật, tư vấn lựa chọn sản phẩm phù hợp.
• Giao hàng nhanh trên toàn quốc.
• Chế độ bảo hành rõ ràng từ 12 – 24 tháng.
