Van chân đạp

1. Van CHÂN ĐẠP LÀ GÌ?

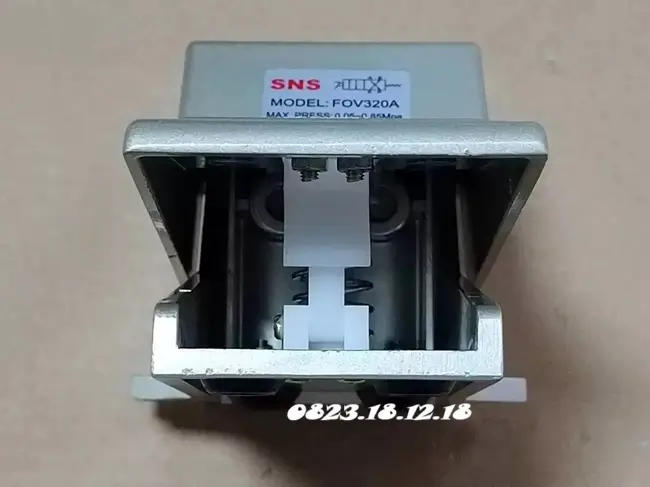

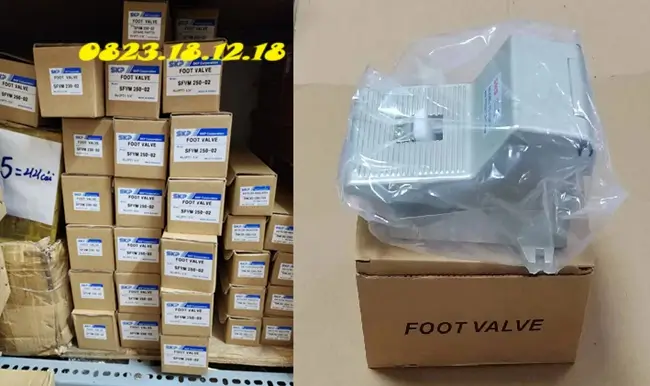

Van chân đạp hay van đạp chân khí nén, là một loại van điều khiển khí nén được kích hoạt bằng bàn đạp chân. Khi người dùng đạp lên bàn đạp, van sẽ mở hoặc chuyển hướng dòng khí nén, giúp điều khiển các thiết bị như xy lanh khí, van điện từ, hoặc các máy móc hoạt động bằng khí.

Van đạp chân khí nén sử dụng lực đạp từ chân người hoạt động để mở/đóng hoặc điều hướng dòng khí nén. Tương tự như bàn đạp của máy may hay chân phanh xe, khi người dùng đạp chân xuống, van sẽ kích hoạt và cho phép khí nén đi qua hoặc ngắt dòng khí.

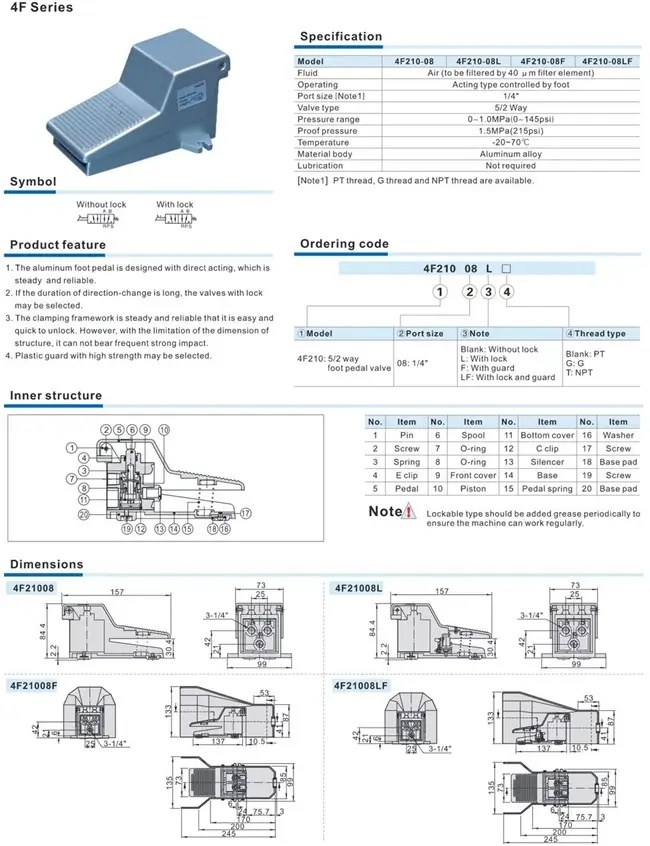

2. THÔNG SỐ KỸ THUẬT CỦA VAN CHÂN ĐẠP

THÔNG SỐ KỸ THUẬT:

• Model phổ biến: 3F210-08, 3F210-06, 4F210-08, 4F210-06,…
• Kiểu van: Van 3/2 hoặc 5/2 – (3 hoặc 5 cổng, và 2 vị trí điều khiển).
• Áp suất làm việc: 0.15 MPa đến 0.8 MPa
• Áp suất tối đa: 1.0 MPa
• Nhiệt độ hoạt động: 0 đến 60 độ C.
• Kích thước cổng ren: G1/8″, G1/4″, G3/8″…
• Lưu lượng khí: 300 – 800 lít/phút
• Vật liệu chế tạo: hợp kim nhôm, thép không gỉ hoặc nhựa kỹ thuật chịu lực.
• Kiểu tác động: Điều khiển bằng chân, có loại có thêm khóa giữ trạng thái hoặc nắp bảo vệ.
• Độ bền sử dụng: Trung bình hơn 1 triệu chu kỳ đóng/mở, tùy vào điều kiện hoạt động có thể.
• Kiểu lắp đặt: Thường đặt sàn, có thể bắt vít cố định xuống bệ hoặc khung máy.
• Lưu chất: khí, khí nén, hơi…
• Thương hiệu: Airtac, SNS, STNC, PVN…
• Xuất xứ: Đài Loan, Trung Quốc, Hàn, Nhật…
• Bảo hành 12 tháng

3. CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG CỦA VAN CHÂN ĐẠP KHÍ NÉN

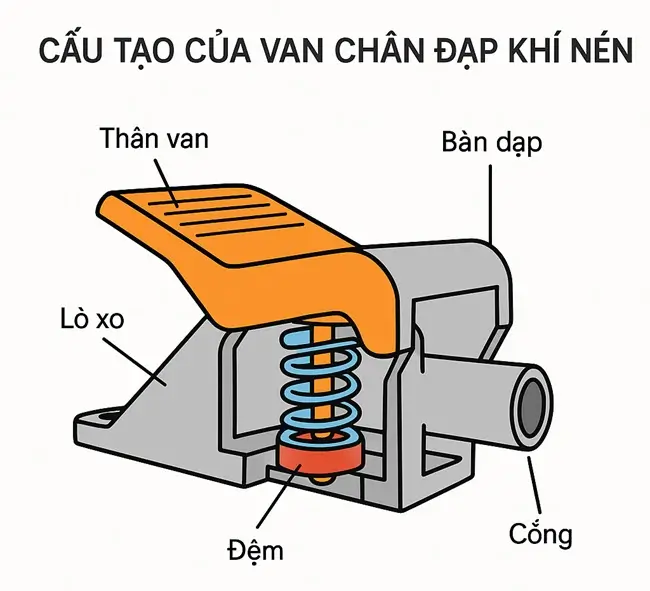

3.1 Cấu tạo của van chân đạp

Van chân đạp thường có cấu tạo đơn giản gồm các bộ phận chính:

• Thân van: Thường làm bằng hợp kim nhôm hoặc kim loại cứng cáp.
• Bàn đạp chân: Có dạng bàn đạp để người dùng tác động bằng chân.
• Lò xo hồi: Giúp van trở về trạng thái ban đầu khi ngừng tác động.
• Cổng khí vào và ra: Nối với hệ thống khí nén.

3.2 Nguyên lý hoạt động của van chân đạp

Nguyên lý hoạt động của van chân đạp khá đơn giản. Khi người dùng đạp chân lên bàn đạp, lực tác động sẽ làm mở van, cho phép khí nén đi vào thiết bị điều khiển (như xy lanh). Khi nhấc chân ra, nhờ có lực của lò xo hồi, van sẽ trở lại trạng thái đóng ban đầu, ngắt dòng khí nén hoặc chuyển hướng dòng khí.

4. CÁC LOẠI VAN CHÂN ĐẠP PHỔ BIẾN TRÊN THỊ TRƯỜNG

Bàn đạp chân khí nén có nhiều loại khác nhau, được phân loại dựa trên cấu tạo, nguyên lý hoạt động, hoặc chức năng sử dụng. Một số loại van đạp chân thông dụng nhất hiện nay như:

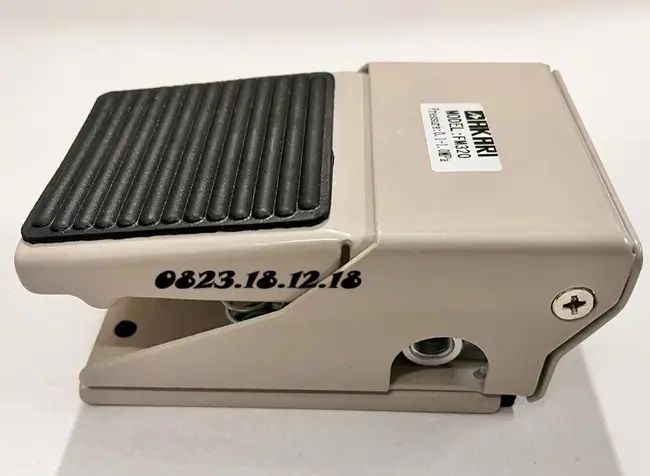

4.1 Van chân đạp 3/2

Đây là loại van đơn giản và phổ biến nhất, có 3 cổng khí và 2 vị trí điều khiển. Khi chưa tác động, van sẽ ở trạng thái đóng, và khi đạp chân, van sẽ mở cho khí đi qua. Loại van này thường dùng để điều khiển xy lanh tác động đơn hoặc một thiết bị khí nén nhỏ.

• Cổng 1: Cổng cấp khí nén
• Cổng 2: Cổng ra để cấp khí đến thiết bị
• Cổng 3: Cổng xả khí

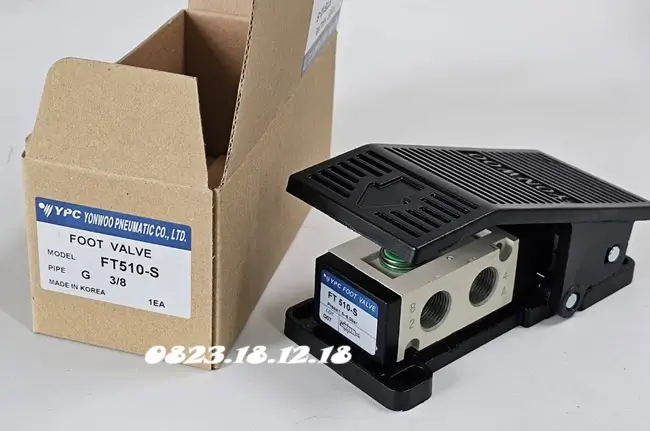

4.2 Van chân đạp 5/2

Van này có 5 cổng và 2 vị trí, thường sử dụng trong các hệ thống điều khiển xy lanh khí tác động kép. Khi đạp chân, van chuyển trạng thái để cấp khí luân phiên vào hai đầu của xy lanh, tạo ra chuyển động qua lại. Đây là loại van phù hợp với hệ thống có yêu cầu đảo chiều hoạt động.

• Cổng 1: Cổng cấp khí nén
• Cổng 2 và 4: Cổng cấp khí ra hai đầu của xy lanh
• Cổng 3 và 5: Cổng xả khí từ xy lanh

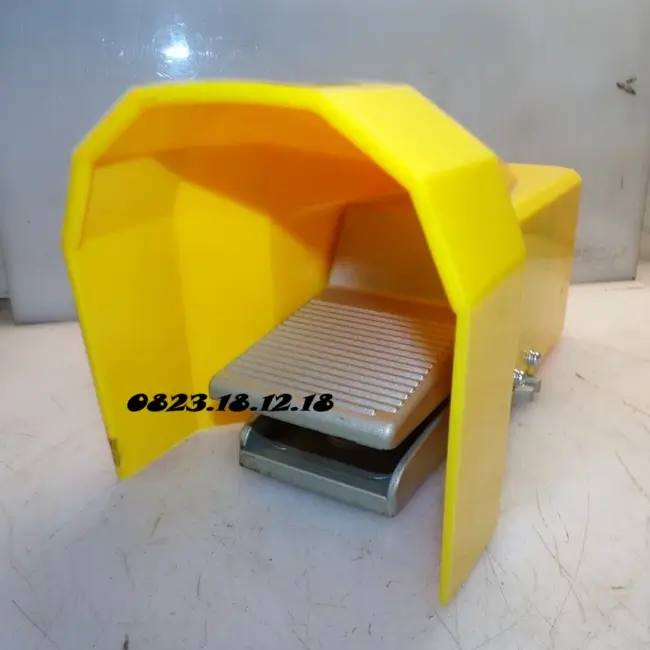

4.3 Van chân đạp có vỏ bảo vệ

Loại van này có thêm phần vỏ bảo vệ hoặc nắp che, giúp tránh tình trạng vô tình đạp nhầm gây rủi ro trong quá trình vận hành. Phần bảo vệ thường làm bằng thép hoặc nhựa chịu lực. Được sử dụng nhiều trong các nhà máy sản xuất, nơi có môi trường vận hành nghiêm ngặt về an toàn lao động.

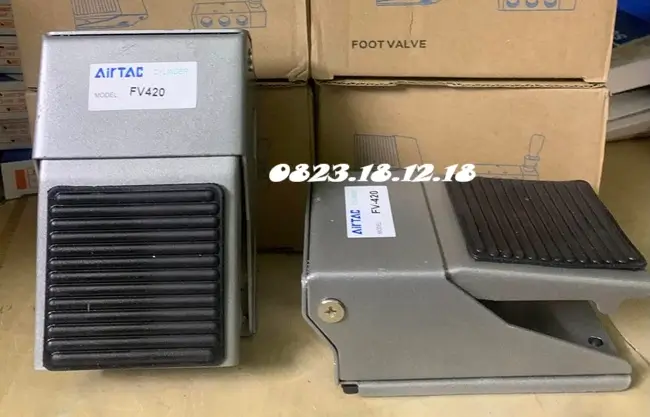

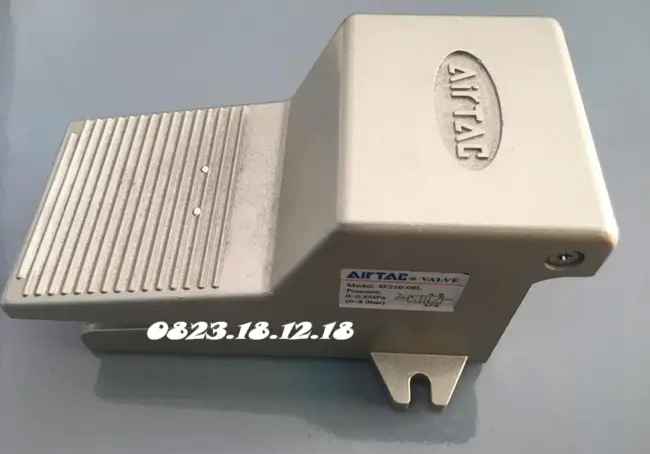

4.4 Van chân đạp Airtac

Van chân đạp Airtac là dòng van khí nén điều khiển bằng chân, được sản xuất bởi hãng Airtac – thương hiệu nổi tiếng đến từ Đài Loan chuyên về thiết bị khí nén.

Van được sử dụng rộng rãi trong các máy ép, máy dập, hệ thống điều khiển xi lanh, dây chuyền lắp ráp… nơi thao tác bằng tay không tiện lợi hoặc cần rảnh tay để thao tác khác.

5. BẢNG GIÁ VAN CHÂN ĐẠP MỚI NHẤT

Lưu ý: Giá có thể thay đổi theo nhà sản xuất, chất liệu, phụ kiện kèm theo, xuất xứ….

6. ƯU ĐIỂM VÀ NHƯỢC ĐIỂM CỦA VAN CHÂN ĐẠP KHÍ NÉN

6.1 Ưu điểm của van chân đạp

Bàn đạp chân khí nén có nhiều ưu điểm nổi bật như:

• Người dùng không cần dùng tay để điều khiển, nhờ đó có thể thực hiện đồng thời các thao tác khác, tăng hiệu suất lao động.
• Cấu tạo cơ bản giúp người lao động dễ dàng làm quen và sử dụng mà không cần nhiều kiến thức kỹ thuật.
• Nhiều model được trang bị thêm chốt khóa hoặc nắp bảo vệ, giúp tránh kích hoạt ngoài ý muốn và đảm bảo an toàn cho người sử dụng.
• So với các thiết bị điều khiển tự động hoặc điện tử, van đạp chân có giá thành rẻ hơn và ít tốn kém trong việc bảo trì.
• Van được làm từ vật liệu chống mài mòn và có tuổi thọ trung bình trên 1 triệu chu kỳ đóng/mở, đáp ứng tốt trong môi trường làm việc công nghiệp.
• Kích thước nhỏ gọn, có thể gắn trực tiếp xuống sàn, khung máy hoặc bàn thao tác mà không chiếm nhiều diện tích.

6.2 Nhược điểm của van chân đạp

• Van chỉ hoạt động khi có tác động từ chân, không phù hợp với hệ thống điều khiển tự động hóa hoàn toàn.
• Trong những khu vực chật hẹp hoặc khó đứng, việc đạp chân có thể gây bất tiện cho người sử dụng.
• Không thể lập trình hoặc điều khiển từ xa, nên không phù hợp với các hệ thống cần tính linh hoạt cao trong việc điều khiển.

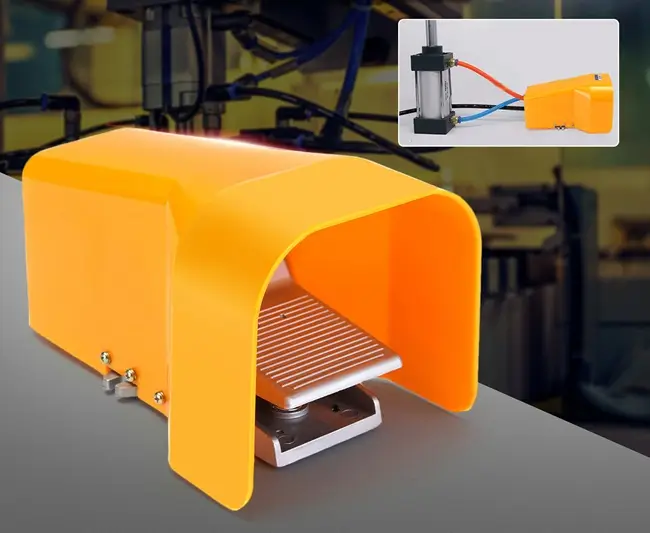

7. ỨNG DỤNG CỦA VAN CHÂN ĐẠP KHÍ NÉN TRONG THỰC TẾ

Van đạp chân khí nén được sử dụng phổ biến trong các ngành công nghiệp:

• Dây chuyền sản xuất và lắp ráp tự động.
• Máy ép khí, máy dập, máy cắt kim loại.
• Máy đóng gói và dán tem nhãn.
• Hệ thống điều khiển xylanh khí trong ngành cơ khí, điện tử.
• Ứng dụng trong ghế nha khoa, ghế massage hoặc một số thiết bị y tế.

8. MUA VAN CHÂN ĐẠP GIÁ TỐT, UY TÍN Ở ĐÂU?

Nếu quý khách hàng đang tìm nơi cung cấp van chân đạp khí nén chất lượng với giá tốt, Công ty TNHH Thiết Bị Điện TS là lựa chọn hàng đầu. Công ty chuyên phân phối các dòng van chân đạp từ những thương hiệu uy tín như Airtac, SNS, STNC… với nguồn gốc rõ ràng và bảo hành dài hạn

Hãy liên hệ ngay để mua van chân đạp chính hãng, giá rẻ tại Công Ty TNHH THIẾT BỊ ĐIỆN TS:
