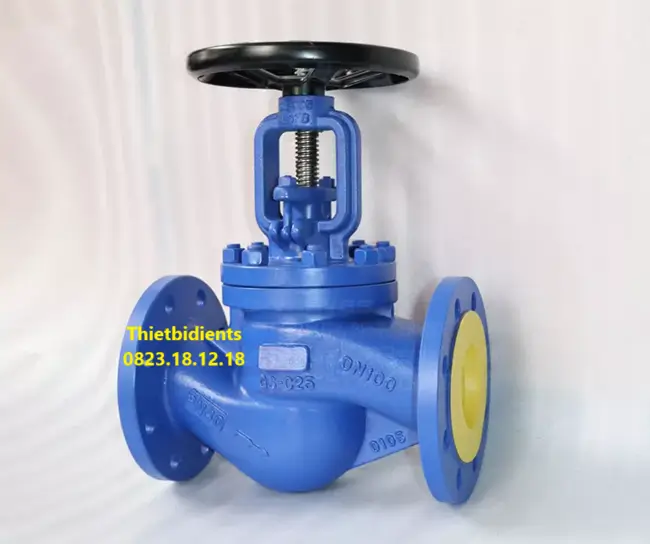

Van cầu tiêu chuẩn DIN (DIN Globe Valve) là một trong những loại van công nghiệp phổ biến, được chế tạo và kiểm định theo tiêu chuẩn DIN (Deutsches Institut für Normung – Viện Tiêu chuẩn Đức). Đây là tiêu chuẩn khắt khe, đảm bảo chất lượng, độ bền cơ học, khả năng chịu áp lực, chịu nhiệt và an toàn trong vận hành.

Van cầu DIN được ứng dụng rộng rãi trong các ngành công nghiệp nặng, hóa chất, dầu khí, nhiệt điện, cấp thoát nước… nhờ khả năng điều tiết dòng chảy chính xác và kiểm soát lưu lượng tốt. Không chỉ đáp ứng các yêu cầu kỹ thuật, van còn mang lại hiệu quả kinh tế lâu dài nhờ tuổi thọ bền bỉ và khả năng hoạt động ổn định.

II. Cấu tạo và nguyên lý hoạt động của van cầu tiêu chuẩn DIN

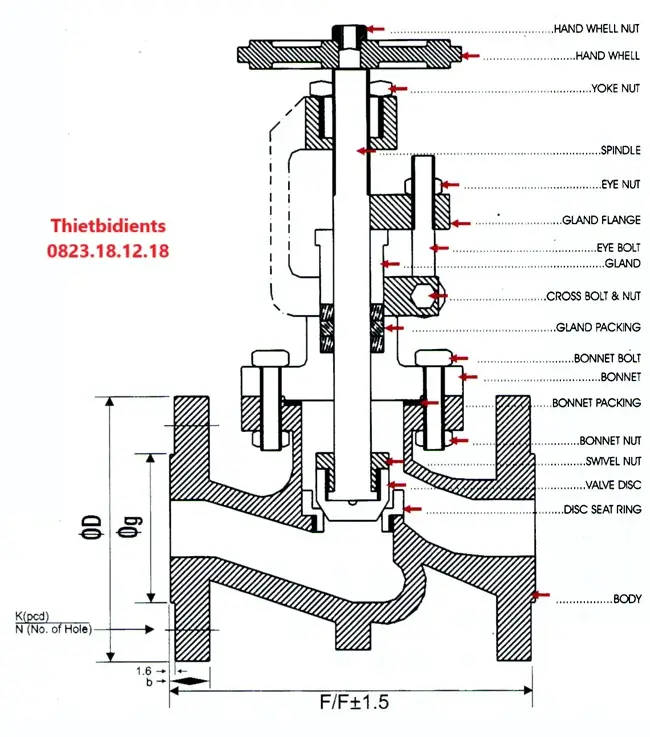

1. Cấu tạo

Van cầu DIN có cấu tạo tương tự như các loại van cầu khác, nhưng được sản xuất và kiểm định theo chuẩn DIN. Cấu tạo chính gồm:

Thân van: Đúc nguyên khối từ gang cầu, thép carbon, inox 304/316, chịu áp lực và nhiệt độ cao.
Nắp van: Liên kết với thân van bằng bu lông hoặc hàn, có thể tháo rời để bảo trì.
Đĩa van: Bộ phận tiếp xúc trực tiếp với lưu chất, di chuyển lên xuống để đóng/mở hoặc điều tiết dòng chảy.
Ty van: Truyền chuyển động từ tay quay/thiết bị điều khiển xuống đĩa van.
Tay quay: Bộ phận điều khiển thủ công, thiết kế tiện lợi cho thao tác.
Gioăng làm kín: Đảm bảo độ kín tuyệt đối, chống rò rỉ lưu chất.

2. Nguyên lý hoạt động

Nguyên lý hoạt động của van cầu DIN khá đơn giản nhưng hiệu quả:

Khi người vận hành xoay tay quay, ty van di chuyển theo chiều thẳng đứng. Đĩa van gắn với ty van sẽ dịch chuyển lên hoặc xuống.
Khi đĩa van được nhấc lên, dòng lưu chất đi qua khoang van theo đường ziczac, tạo khả năng điều tiết lưu lượng chính xác. Khi đĩa van hạ xuống, dòng chảy bị thu hẹp dần cho đến khi đóng kín.

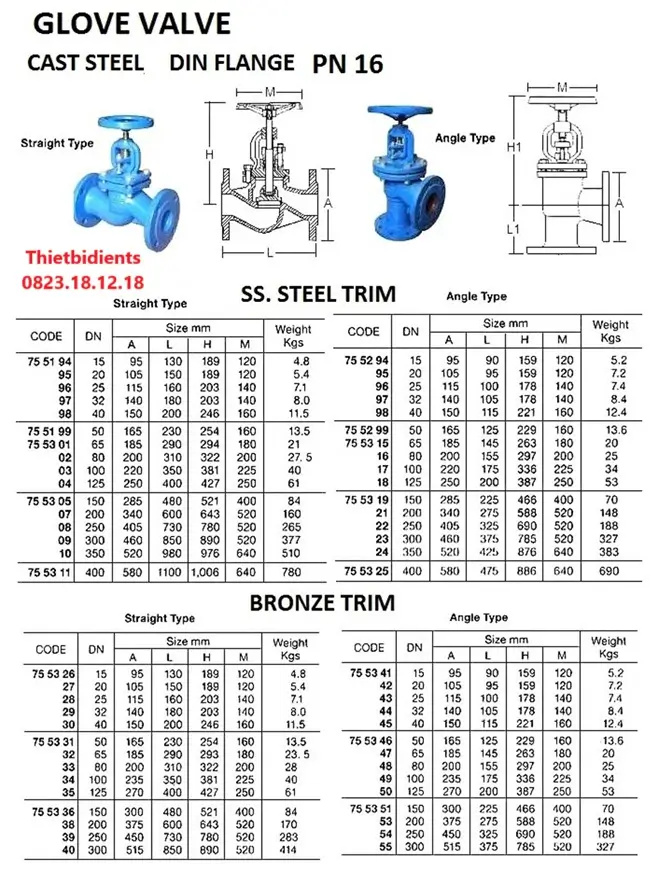

III. Thông số kỹ thuật của Van cầu tiêu chuẩn DIN

Dưới đây là các thông số cơ bản thường thấy ở van cầu DIN:

Tiêu chuẩn thiết kế: DIN 3356, DIN 3202
Kích thước: DN15 – DN600
Áp lực làm việc: PN10, PN16, PN25, PN40, PN64, PN100
Nhiệt độ làm việc: -29°C đến 560°C (tùy vật liệu)
Vật liệu chế tạo: Gang, thép carbon (WCB), thép hợp kim (WC6, WC9), inox 304, inox 316
Kiểu kết nối: Mặt bích DIN PN16 – PN100, hàn đối đầu (BW)
Kiểu vận hành: Tay quay, điều khiển khí nén, điều khiển điện
Kiểu đĩa van: Hình nón, hình cầu, dạng plug
Ứng dụng: Nước, dầu, hơi, khí nén, hóa chất, dầu khí, năng lượng
Bảo hành 12 tháng

IV. Bảng giá van cầu tiêu chuẩn DIN mới nhất năm 2025

Model	Kích thước (DN)	Vật liệu	Giá tham khảo (VNĐ)
DIN-G15	DN15	Gang xám	450.000
DIN-G50	DN50	Gang cầu	1.250.000
DIN-SC80	DN80	Thép carbon	3.500.000
DIN-SC100	DN100	Thép carbon	5.200.000
DIN-SS50	DN50	Inox 304	4.600.000
DIN-SS80	DN80	Inox 316	7.800.000
DIN-PN100E	DN100	Thép hợp kim	9.500.000
DIN-ACT200	DN200	Điều khiển điện	18.000.000

V. Các loại van cầu tiêu chuẩn DIN phổ biến hiện nay

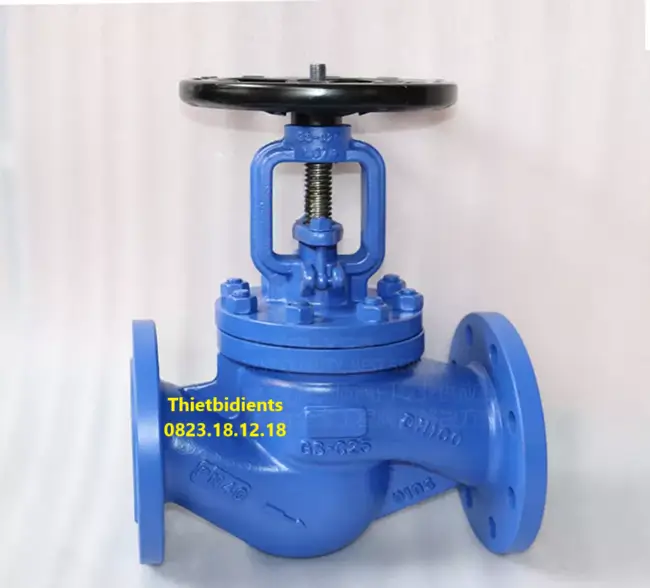

1. Van cầu tiêu chuẩn DIN bằng gang

Van cầu gang DIN là lựa chọn lý tưởng cho các hệ thống cấp nước và HVAC (sưởi ấm, thông gió và điều hòa không khí). Loại van này thường được sử dụng trong các ứng dụng có áp suất thấp đến trung bình, nhờ vào khả năng chịu áp lực ổn định và chi phí hợp lý. Van gang cũng dễ dàng lắp đặt và bảo trì, giúp tiết kiệm thời gian cho người sử dụng.

2. Van cầu DIN bằng thép carbon

Van cầu thép carbon DIN được thiết kế để chịu áp lực cao và nhiệt độ lớn, making them suitable for applications in oil and gas, steam, and chemical industries. Chúng có khả năng hoạt động tốt trong các điều kiện khắc nghiệt, đảm bảo an toàn và hiệu suất tối ưu cho các quy trình công nghiệp.

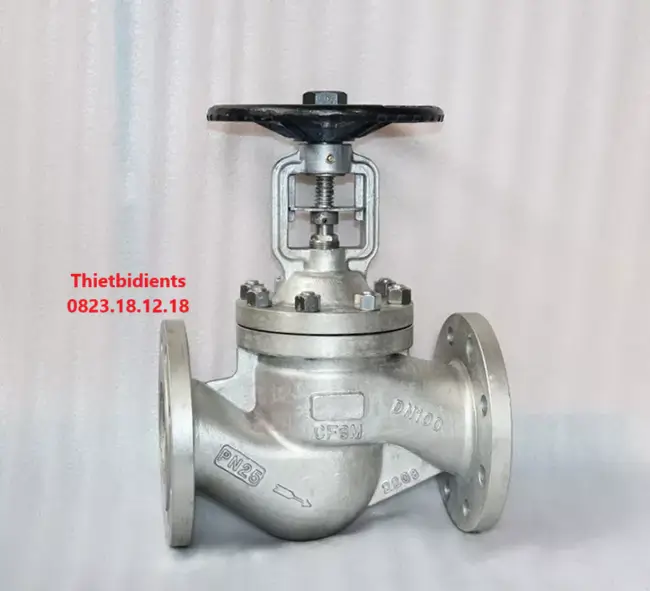

3. Van cầu tiêu chuẩn DIN inox

Van cầu inox DIN được sử dụng phổ biến trong các môi trường ăn mòn, như trong ngành thực phẩm, dược phẩm và các hóa chất đặc biệt. Với khả năng chống ăn mòn vượt trội, van inox giúp đảm bảo an toàn vệ sinh và chất lượng sản phẩm, rất quan trọng trong các ứng dụng liên quan đến sức khỏe con người.

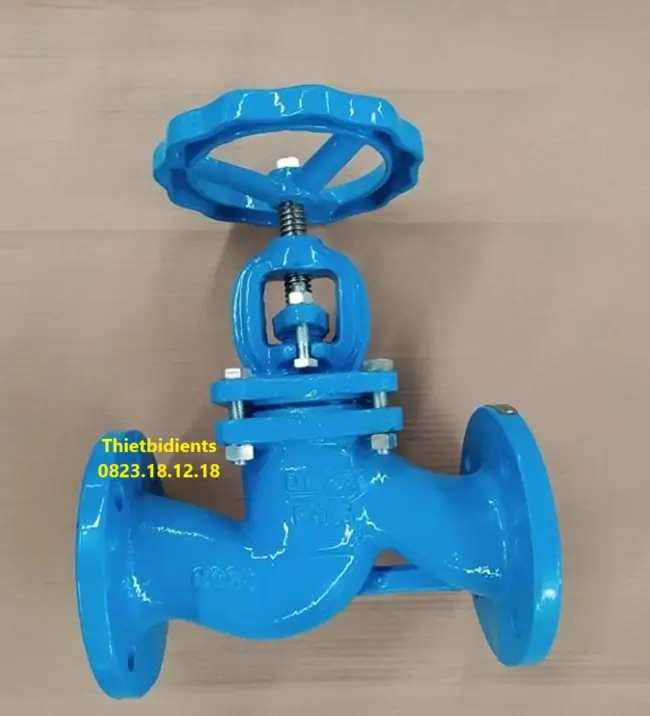

4. Van cầu DIN điều khiển tay quay

Loại van này là lựa chọn truyền thống, dễ sử dụng và rất phổ biến trong các hệ thống không yêu cầu tự động hóa. Van cầu điều khiển tay quay cho phép người dùng dễ dàng điều chỉnh dòng chảy một cách chính xác và hiệu quả.

5. Van cầu DIN điều khiển khí nén

Van cầu điều khiển khí nén DIN phù hợp cho các hệ thống tự động hóa, cho phép điều khiển từ xa và điều chỉnh dòng chảy một cách linh hoạt. Chúng thường được sử dụng trong các dây chuyền sản xuất hiện đại, nơi yêu cầu hiệu suất cao và tính chính xác trong điều khiển.

6. Van cầu tiêu chuẩn DIN điều khiển điện

Loại van này thường được sử dụng trong các nhà máy công nghiệp lớn, nơi cần điều khiển từ xa và tích hợp với hệ thống tự động hóa. Van cầu điều khiển điện giúp tối ưu hóa quy trình vận hành và nâng cao hiệu suất sản xuất.

VI. Ứng dụng của van cầu tiêu chuẩn DIN

Van cầu DIN được ứng dụng rộng rãi trong nhiều ngành công nghiệp nhờ vào độ bền và khả năng điều tiết ưu việt. Dưới đây là một số ứng dụng chính:

Ngành dầu khí: Trong ngành dầu khí, van cầu DIN đóng vai trò quan trọng trong việc điều tiết lưu lượng dầu thô, khí nén và hóa chất. Chúng thường được sử dụng trong các quy trình khai thác, chế biến và vận chuyển, đảm bảo an toàn và hiệu quả cho các hoạt động này.
Ngành điện lực: Van cầu DIN được sử dụng trong hệ thống hơi nóng áp suất cao, giúp điều chỉnh và kiểm soát dòng chảy của hơi nước trong các nhà máy điện. Chúng đảm bảo hiệu suất hoạt động tối ưu và an toàn cho các thiết bị trong nhà máy.
Ngành hóa chất và dược phẩm: Van cầu inox DIN là lựa chọn hoàn hảo cho ngành hóa chất và dược phẩm, nhờ khả năng chống ăn mòn và đảm bảo độ sạch. Loại van này giúp duy trì tiêu chuẩn vệ sinh cao trong các quy trình sản xuất, rất quan trọng trong việc sản xuất các sản phẩm y tế và hóa chất.
Ngành cấp thoát nước: Van cầu DIN được sử dụng để điều tiết lưu lượng nước sạch và nước thải trong các hệ thống cấp thoát nước. Chúng giúp quản lý hiệu quả dòng chảy và đảm bảo an toàn cho hệ thống cấp nước.
Ngành HVAC: Trong ngành HVAC, van cầu DIN giúp điều chỉnh dòng chảy nước nóng và lạnh trong hệ thống điều hòa trung tâm. Chúng đóng vai trò quan trọng trong việc duy trì nhiệt độ và độ ẩm lý tưởng trong các tòa nhà và cơ sở sản xuất.
Ngành thực phẩm – đồ uống: Van cầu DIN được sử dụng trong dây chuyền sản xuất bia, sữa và nước giải khát, nhờ vào khả năng đảm bảo an toàn vệ sinh và chất lượng sản phẩm. Chúng giúp điều chỉnh và kiểm soát dòng chảy của nguyên liệu trong các quy trình chế biến thực phẩm.

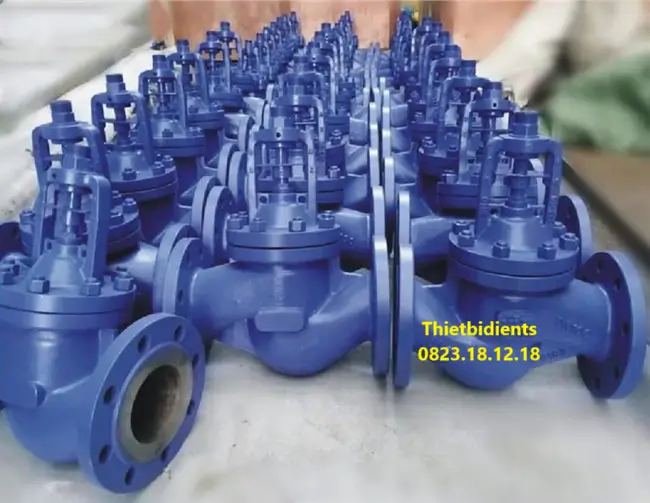

VII. Mua van cầu tiêu chuẩn DIN ở đâu uy tín, giá rẻ?

Để mua van cầu tiêu chuẩn DIN chính hãng với giá tốt nhất, khách hàng nên lựa chọn đơn vị cung cấp uy tín. Công ty ThietbidienTS là địa chỉ chuyên phân phối các dòng van công nghiệp, cam kết:

Sản phẩm nhập khẩu chính hãng, đầy đủ chứng từ CO-CQ.
Giá cả cạnh tranh nhất thị trường, chiết khấu cao cho đơn hàng lớn.
Hỗ trợ kỹ thuật tận tình, tư vấn chọn đúng model phù hợp.
Chính sách bảo hành rõ ràng, giao hàng toàn quốc nhanh chóng.

Thông tin liên hệ:

Công ty ThietbidienTS
Email: thietbidients97@gmail.com
Hotline: 0823.181.218
