Van cầu mặt bích JIS 10K

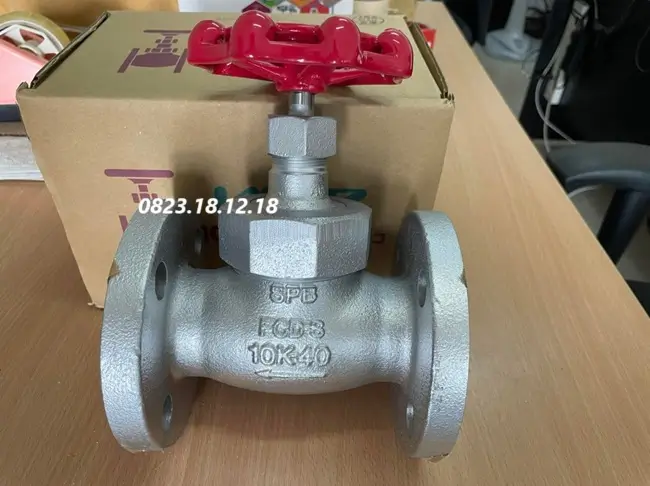

1. VAN CẦU MẶT BÍCH JIS 10K LÀ GÌ?

Van cầu mặt bích JIS 10K là một loại van công nghiệp thuộc dòng van cầu (globe valve), được thiết kế để đóng, mở hoặc điều tiết dòng chảy của chất lỏng, khí hoặc hơi trong hệ thống đường ống. Điểm đặc biệt của van này nằm ở kiểu kết nối mặt bích theo tiêu chuẩn JIS 10K của Nhật Bản, cho phép liên kết chắc chắn giữa van và đường ống thông qua các bu lông siết. “10K” là ký hiệu biểu thị áp suất làm việc danh định của van là 10 kgf/cm², tương đương khoảng 10 bar hoặc 1.0 MPa.

Van cầu hơi mặt bích JIS 10K thường được sử dụng trong các hệ thống yêu cầu điều tiết dòng chảy chính xác như đường ống dẫn nước, hơi nóng, khí nén hoặc hóa chất trong các nhà máy công nghiệp, nhà máy xử lý nước, thực phẩm, dược phẩm và dầu khí. Thiết kế mặt bích JIS 10K phổ biến ở thị trường châu Á, đặc biệt là Việt Nam, giúp việc lựa chọn và thay thế van trở nên thuận tiện hơn.

2. THÔNG SỐ KỸ THUẬT CỦA VAN CẦU MẶT BÍCH JIS 10K

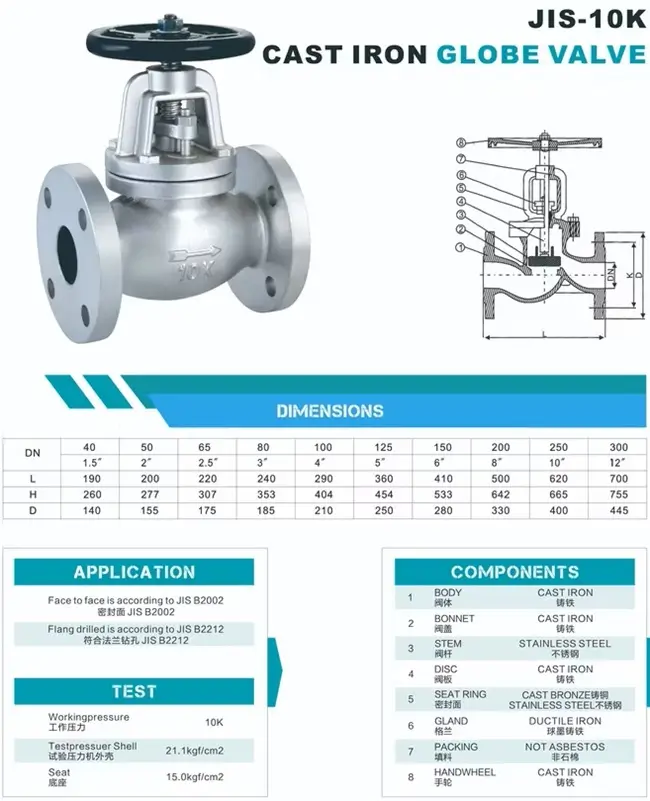

THÔNG SỐ:

3. CẤU TẠO VÀ NGUYÊN LÝ CỦA VAN CẦU MẶT BÍCH JIS 10K

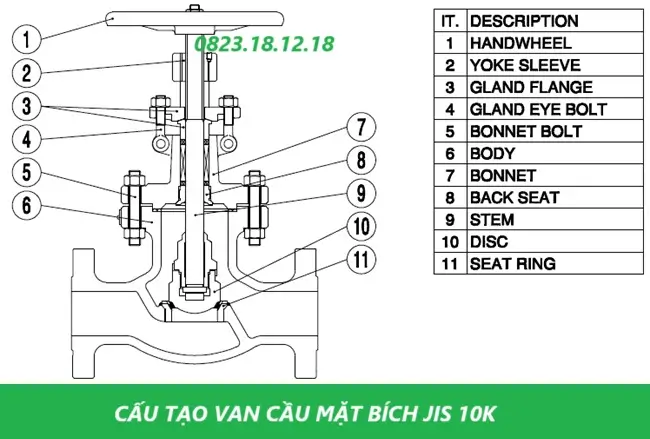

3.1 Cấu tạo của van cầu mặt bích JIS 10K

Cấu tạo của van cầu mặt bích JIS 10K gồm nhiều bộ phận cơ khí chính:

• Thân van: Là bộ phận chính, hình cầu hoặc chữ Y, chứa toàn bộ dòng lưu chất. Thân van thường được đúc từ gang, thép hoặc inox, có hai mặt bích kết nối theo chuẩn JIS 10K.
• Nắp van: Gắn trên thân van bằng bu lông hoặc ren. Nắp van bảo vệ các chi tiết bên trong như trục, đĩa và giúp tăng độ kín, chịu được áp suất.
• Đĩa van: Là bộ phận đóng/mở trực tiếp với dòng chảy. Khi xoay tay quay, đĩa van sẽ di chuyển lên/xuống, cho phép hoặc ngăn dòng lưu chất đi qua.
• Trục van: Truyền chuyển động từ tay quay xuống đĩa van. Trục thường được làm bằng thép không gỉ, có ren để xoay và nâng/hạ đĩa van theo chiều thẳng đứng.
• Gioăng làm kín: Nằm ở vị trí tiếp xúc giữa nắp và thân van hoặc quanh trục, giúp ngăn rò rỉ chất lỏng hoặc khí ra bên ngoài.
• Tay quay: Dùng để điều khiển van bằng tay. Xoay tay quay làm trục xoay, từ đó nâng/hạ đĩa van để điều tiết dòng chảy.
• Mặt bích: Là bộ phận kết nối của van với đường ống, có kích thước và khoảng cách lỗ bulông đúng theo tiêu chuẩn JIS 10K. Đảm bảo sự lắp đặt chắc chắn, kín khít.

3.2 Nguyên lý hoạt động của van cầu mặt bích JIS 10K

Nguyên lý hoạt động của van cầu mặt bích JIS 10K là nâng hoặc hạ đĩa van vuông góc với dòng chảy để đóng, mở hoặc điều tiết lưu lượng. Khi xoay tay quay, trục van sẽ kéo đĩa lên (mở) hoặc đẩy đĩa xuống (đóng), chặn dòng chảy.

4. CÁC LOẠI VAN CẦU MẶT BÍCH JIS 10K PHỔ BIẾN

Các loại van cầu hơi mặt bích JIS 10K phổ biến được phân loại dựa trên nhiều yếu tố như kiểu thân, kiểu đĩa, vật liệu chế tạo và cách điều khiển…. Một số loại van cầu hơi nối bích phổ biến như:

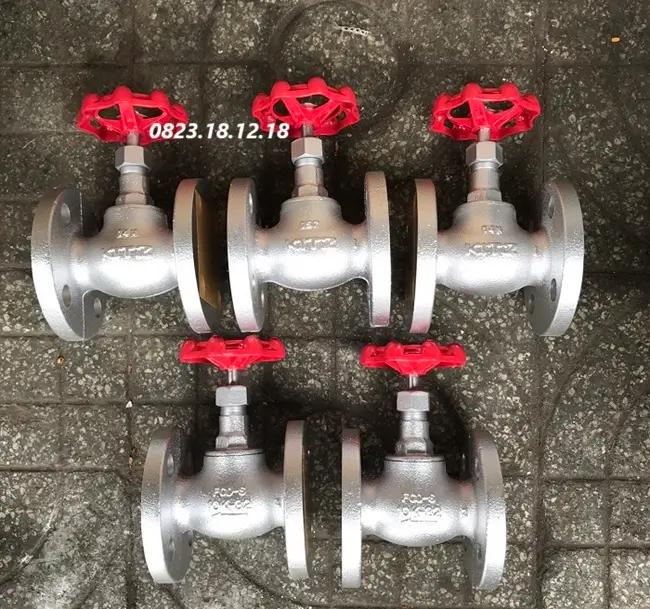

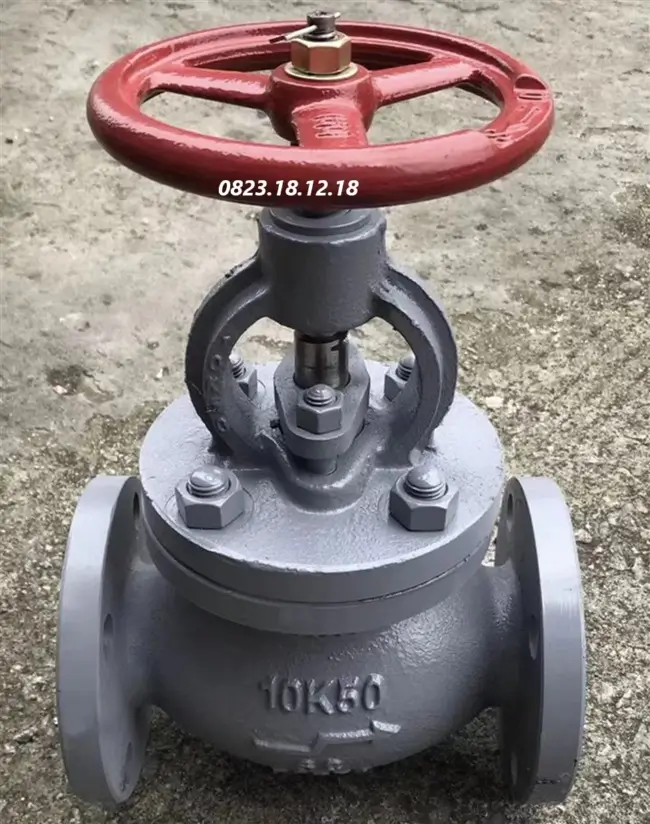

• Van cầu gang mặt bích JIS 10K: Phổ biến trong hệ thống nước, PCCC, HVAC. Giá thành rẻ, dễ thay thế.

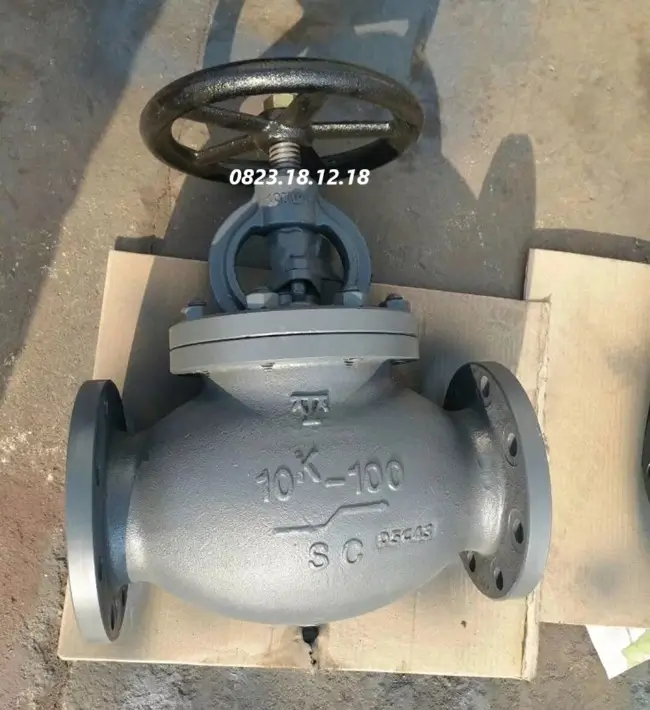

• Van cầu thép mặt bích JIS 10K: Dùng cho môi trường nhiệt độ và áp suất cao như hơi nóng, dầu truyền nhiệt.
• Van cầu inox mặt bích JIS 10K: Kháng ăn mòn tốt, phù hợp hệ thống hóa chất, thực phẩm, dược phẩm.

5. ƯU ĐIỂM VÀ NHƯỢC ĐIỂM CỦA VAN CẦU MẶT BÍCH JIS 10K CÔNG NGHIỆP

5.1 Ưu điểm van cầu mặt bích JIS 10K

Một số ưu điểm nổi bật:

• Van cầu có cấu tạo cho phép kiểm soát lưu lượng chính xác hơn so với van cổng hay van bi, thích hợp cho các hệ thống cần điều tiết thường xuyên.
• Cơ cấu đóng theo phương vuông góc với dòng chảy giúp van cầu có độ kín cao, giảm rò rỉ, kể cả với môi chất là hơi nóng hoặc khí.
• Với kết nối mặt bích JIS 10K, van chịu được áp suất tới 10 bar và nhiệt độ lên tới 220°C, phù hợp dùng cho hơi, dầu, nước nóng.
• Mặt bích tiêu chuẩn giúp lắp đặt van ổn định, dễ thay thế, bảo dưỡng mà không cần cắt ống hay tháo toàn bộ hệ thống.
• Chuẩn JIS 10K được sử dụng rộng rãi ở Việt Nam và châu Á, linh kiện và phụ tùng thay thế luôn sẵn có.

5.2 Nhược điểm van cầu mặt bích JIS 10K

• So với các loại van có cùng đường kính, van cầu có thân to và nặng hơn, gây khó khăn cho việc lắp đặt ở không gian chật hẹp hoặc trên cao.
• So với van cổng hay van bi cùng kích cỡ, van cầu thường có giá cao hơn do cấu tạo phức tạp và khả năng điều tiết tốt hơn.

6. BẢNG GIÁ VAN CẦU MẶT BÍCH JIS 10K MỚI NHẤT 2025

Lưu ý: Giá mang tính chất tham khảo, có thể thay đổi tùy theo chất liệu, tay quay cơ, xuất xứ…

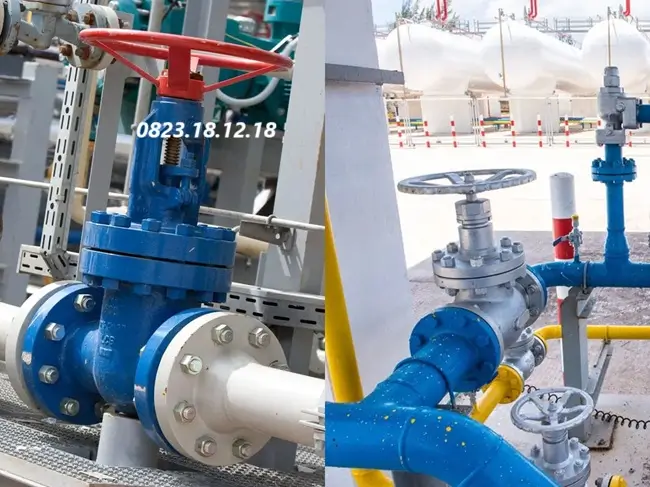

7. ỨNG DỤNG VAN CẦU MẶT BÍCH JIS 10K TRONG THỰC TẾ

Van cầu hơi mặt bích JIS 10K là thiết bị được sử dụng rộng rãi trong các lĩnh vực công nghiệp, phổ biến:

• Hệ thống hơi nóng và khí nén: Van được dùng để điều chỉnh lưu lượng hơi trong nhà máy nhiệt điện, lò hơi, hệ thống gia nhiệt.
• Nhà máy cấp thoát nước: Van cầu JIS 10K thường lắp tại các vị trí cần điều tiết lưu lượng nước, tránh áp lực thay đổi đột ngột gây hư hỏng đường ống. Phù hợp cho hệ thống xử lý nước sạch và nước thải.
• Ngành hóa chất và dầu khí: Với vật liệu inox hoặc thép, van cầu mặt bích tiêu chuẩn JIS 10K chịu được môi chất ăn mòn như axit, kiềm hoặc dầu, khí, được sử dụng trong nhà máy lọc hóa dầu và các xưởng sản xuất hóa chất.
• Ngành thực phẩm, dược phẩm: Loại van cầu inox 304/316 có độ sạch cao, chống ăn mòn, phù hợp sử dụng trong môi trường yêu cầu vệ sinh nghiêm ngặt như nhà máy chế biến sữa, bia, nước giải khát, thuốc.
• Hệ thống phòng cháy chữa cháy: Van cầu JIS 10K được lắp trên các tuyến ống cấp nước chính, giúp điều tiết áp lực nước trong mạng lưới PCCC, đảm bảo lưu lượng ổn định khi cần sử dụng.
• Hệ thống HVAC (điều hòa trung tâm): Dùng để điều chỉnh lưu lượng nước lạnh/nóng đến các bộ phận trao đổi nhiệt, tiết kiệm năng lượng và ổn định nhiệt độ trong tòa nhà, trung tâm thương mại.

8. ĐỊA CHỈ MUA VAN CẦU MẶT BÍCH JIS 10K CHĨNH HÃNG, GIÁ RẺ?

Nếu khách hàng đang tìm nơi cung cấp van cầu mặt bích JIS 10K uy tín, chất lượng và giá tốt, thì Công ty TNHH Thiết Bị Điện TS là một trong những địa chỉ hàng đầu tại Việt Nam. Công ty chuyên phân phối các loại van công nghiệp chính hãng từ Hàn Quốc, Đài Loan, Nhật Bản như Kitz, Toyo, Tung Lung, AUT, Joeun,… với đầy đủ CO-CQ, chính sách bảo hành và giá thành tốt nhất.
