Van cầu hơi chịu nhiệt độ cao

II. Cấu tạo và nguyên lý hoạt động

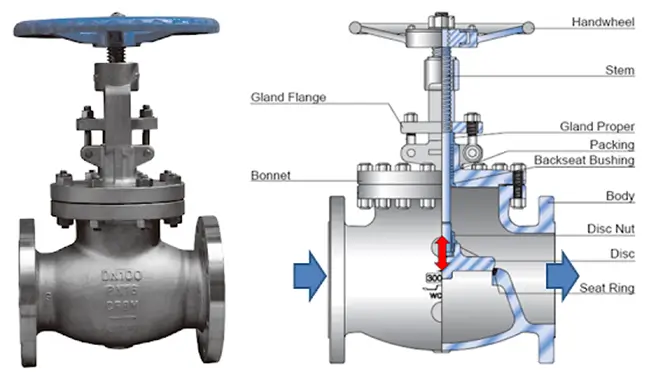

1. Cấu tạo của van cầu hơi chịu nhiệt độ cao

Van cầu hơi chịu nhiệt độ cao có cấu tạo khá tương đồng với van cầu áp lực cao, nhưng được cải tiến để đáp ứng điều kiện làm việc khắc nghiệt hơn về mặt nhiệt độ. Các bộ phận chính bao gồm:

• Thân van: Được chế tạo từ thép hợp kim, thép carbon chất lượng cao hoặc inox 304/316. Đối với những hệ thống siêu nhiệt, thân van có thể làm từ thép hợp kim Cr-Mo để chịu được nhiệt độ trên 500°C.

• Nắp van: Kết nối chặt với thân van bằng bulong chịu lực hoặc hàn kín, đảm bảo không bị rò rỉ khi nhiệt độ thay đổi.

• Đĩa van: Là bộ phận quan trọng trực tiếp chặn hoặc điều tiết dòng hơi. Đĩa van thường có dạng hình nón, được gia công chính xác để đảm bảo độ kín.

• Ty van: Truyền lực từ tay quay hoặc bộ truyền động xuống đĩa van. Ty van của loại van này thường được phủ lớp chống mài mòn để tăng tuổi thọ.

• Vòng đệm: Được làm từ vật liệu đặc biệt chịu nhiệt và chịu mài mòn cao, thường là hợp kim cứng.

• Bộ truyền động: Có thể là tay quay, điện hoặc khí nén, tùy thuộc vào nhu cầu sử dụng trong hệ thống.

2. Nguyên lý hoạt động của van cầu hơi chịu nhiệt độ cao

Nguyên lý hoạt động của van cầu hơi chịu nhiệt độ cao khá đơn giản nhưng hiệu quả. Khi người vận hành xoay tay quay hoặc kích hoạt bộ truyền động, ty van sẽ di chuyển tịnh tiến, kéo đĩa van lên hoặc xuống.

Ở trạng thái đóng, đĩa van ép chặt vào bề mặt vòng đệm, ngăn hoàn toàn dòng hơi nóng đi qua. Ở trạng thái mở, đĩa van nhấc khỏi vòng đệm, tạo khe hở cho hơi nóng lưu thông. Người vận hành có thể điều chỉnh mức độ mở của van để kiểm soát lưu lượng hơi theo nhu cầu.

III. Thông số kỹ thuật van cầu hơi chịu nhiệt độ cao

Một số thông số kỹ thuật tiêu biểu của van cầu hơi chịu nhiệt độ cao:

• Kích thước: DN15 – DN600

• Áp suất làm việc: PN16 – PN250

• Nhiệt độ làm việc: 200°C – 600°C

• Vật liệu thân van: Thép carbon, thép hợp kim, inox 304/316, Cr-Mo

• Vật liệu gioăng: Graphite, kim loại chịu nhiệt

• Kiểu kết nối: Mặt bích, nối hàn, nối ren (tùy hệ thống)

• Tiêu chuẩn kết nối: DIN, ANSI, JIS, BS

• Kiểu điều khiển: Tay quay, điện, khí nén

• Tiêu chuẩn sản xuất: API, DIN, BS, JIS

IV. Các loại van cầu hơi chịu nhiệt độ cao phổ biến hiện nay

1. Van cầu hơi tay quay chịu nhiệt

Van cầu hơi tay quay chịu nhiệt là loại van vận hành thủ công bằng tay, mang lại sự đơn giản và giá thành rẻ. Loại van này rất phù hợp với các hệ thống vừa và nhỏ, cho phép người dùng dễ dàng điều chỉnh dòng chảy mà không cần thiết bị phức tạp.

2. Van cầu hơi điện chịu nhiệt

Van cầu hơi điện chịu nhiệt được trang bị mô tơ điện, cho phép điều khiển tự động và đóng mở nhanh chóng. Loại van này thích hợp cho các hệ thống hiện đại, giúp nâng cao hiệu suất và tiết kiệm thời gian trong quá trình vận hành.

3. Van cầu hơi khí nén chịu nhiệt

Van cầu hơi khí nén chịu nhiệt sử dụng xy lanh khí nén để vận hành, đảm bảo an toàn và tốc độ cao. Nó thường được ứng dụng trong ngành công nghiệp hóa chất và dầu khí, nơi yêu cầu sự chính xác và hiệu quả.

4. Van cầu hơi inox chịu nhiệt

Van cầu hơi inox chịu nhiệt được chế tạo từ inox 304/316, mang lại khả năng chống ăn mòn vượt trội. Loại van này thường được sử dụng trong ngành thực phẩm, dược phẩm và hóa chất, nơi yêu cầu tiêu chuẩn vệ sinh cao.

5. Van cầu hơi thép chịu nhiệt

Van cầu hơi thép chịu nhiệt là dòng van phổ biến nhất, thường làm từ thép carbon hoặc thép hợp kim. Nó có khả năng chịu áp suất và nhiệt độ rất cao, phù hợp cho nhiều ứng dụng công nghiệp.

6. Van cầu hơi nối ren chịu nhiệt

Van cầu hơi nối ren chịu nhiệt được thiết kế cho các hệ thống hơi quy mô nhỏ với áp lực trung bình. Loại van này dễ dàng lắp đặt và là lựa chọn lý tưởng cho các ứng dụng không yêu cầu quá cao về áp suất.

7. Van cầu hơi mặt bích chịu nhiệt

Van cầu hơi mặt bích chịu nhiệt có kết nối chắc chắn, thích hợp cho các hệ thống lớn với lưu lượng và áp suất cao. Loại van này đảm bảo độ bền và hiệu suất tối ưu trong các ứng dụng công nghiệp yêu cầu khắt khe.
