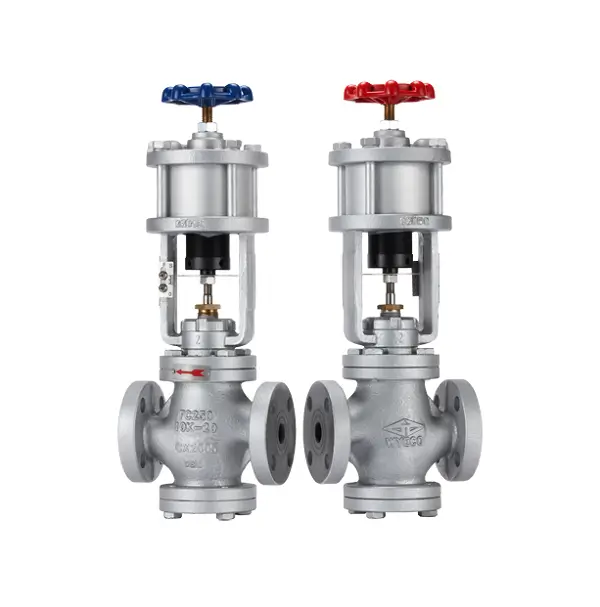

Van dù điều khiển khí nén

I. Giới thiệu van dù điều khiển khí nén là gì?

Van dù điều khiển khí nén (tiếng anh: Pneumatic Diaphragm Valve) hay còn gọi là van cầu khí nén, là loại van khí nén được làm từ các chất liệu thép, gang hoặc inox nên có độ bền cao, chịu áp lực tốt và có tuổi thọ cao. Thiết bị này sử dụng áp suất khí nén để điều khiển quá trình đóng/mở hoặc điều tiết lưu lượng dòng chảy một cách tự động, thay thế cho thao tác thủ công thông thường.

Van dù khí nén được thiết kế hiện đại với khả năng đóng mở siêu nhanh, phù hợp cho các hệ thống yêu cầu tính linh hoạt cao, vận hành tự động như: hệ thống xử lý nước sạch, nước thải, hệ hơi nóng, xăng dầu, thực phẩm, hóa chất và nhiều ứng dụng khác.

II. Thông số của van dù điều khiển khí nén

Thông số kỹ thuật:

• Kích thước: DN65 – DN300
• Chất liệu thân van: Gang, thép, inox 304/316.
• Áp suất làm việc: PN10, PN16, PN25
• Nhiệt độ làm việc: -20°C đến 450°C
• Áp suất khí nén: 2 – 8 bar.
• Kiểu kết nối: Mặt bích (JIS10K, BS PN16, ANSI Class 150), lắp ren, hàn.
• Lưu chất: Nước, khí nén, hơi nóng, dầu, hóa chất.
• Tiêu chuẩn bảo vệ: IP67 (chống bụi, chống nước).
• Thời gian đóng/mở: 1- 2 giây.
• Điều khiển: ON/OFF

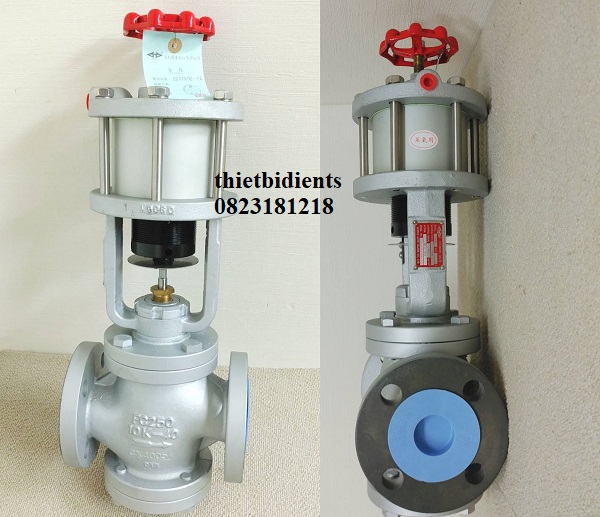

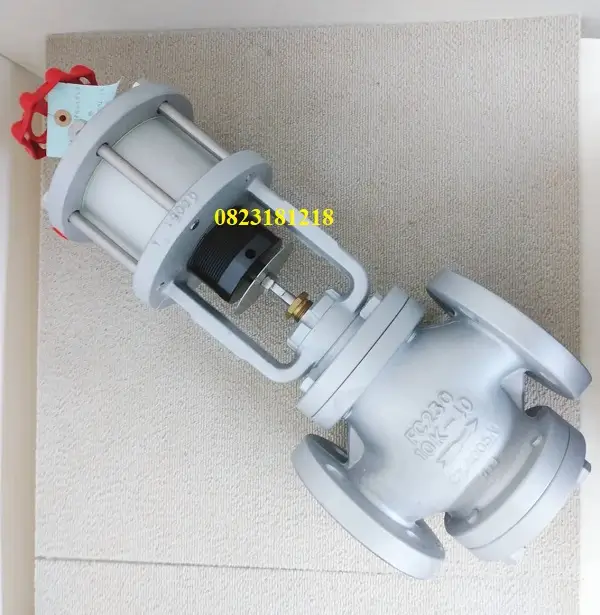

• Xuất xứ: Đài Loan, Trung Quốc, Nhật Bản, Tung lung, Wyeco
• Bảo hành: 12 tháng theo nhà sản xuất.

III. Ưu điểm và nhược điểm của van dù điều khiển khí nén

1. Ưu điểm của van dù điều khiển khí nén

Van dù điều khiển khí nén là thiết bị được sử dụng rộng rãi trong các hệ thống công nghiệp, với khả năng vận hành ổn định và có nhiều ưu điển nổi trội như sau:

• Van dù điều khiển khí nén có thể sử dụng trong nhiều môi trường khắc nhiệt như nước sạch, nước thải, hóa chất ăn mòn, hơi và dung dịch có đọ nhớt cao.
• Van dù còn được sử dụng rộng rãi trong thực phẩm, dược phẩm, hóa chất, xử lý nước và phù hợp cho nhiều môi trường khắc nhiệt khác nhau.
• Độ bền vượt trội, bởi chế tạo bằng các chất liệu cao cấp như; gang, thép hoặc inox chống ăn mòn và có thể chịu được áp xuất lên đến PN25 .
• Độ kín tuyệt đối bởi phần gioăng van làm từ cao su PTFE hoặc EPDM giúp ngăn ngừa rò rỉ chất lỏng hoặc khí trong đường ống.
• Hệ thống khí nén an toàn hơn so với điện, đặc biệt không gây cháy nổ, tiết kiệm điện năng, đóng mở nhanh chóng và ổn định.

2. Nhược điểm của van dù điều khiển khí nén

Mặc dù van điều khiển khí nén có nhiều ưu điểm nhưng trong đó củng có một số nhược điểm khác nhau như:

• Van dù điều khiển khí nén có chi phí đầu tư lớn hơn so với van cơ. Ngoài ra hệ thống khí nén đi kèm máy nén khí, ổng dẫn và bộ lọc, làm tăng theo phát sinh chi phí lên cao.
• Van cần phải bảo dưỡng định kỳ sau thời gian sử dụng lâu dài, không dễ bị mài mòn hoặc hư hỏng sau thời gian dài tiếp xúc với môi chất.

IV. Cấu tạo và nguyên lý hoạt động của van dù điều khiển khí nén

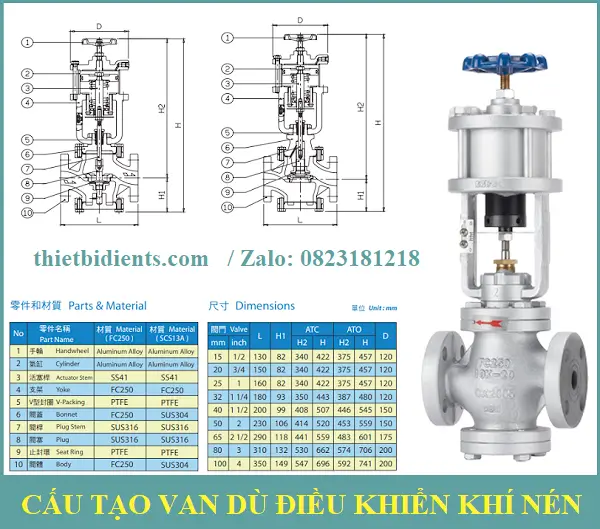

1. Cấu tạo của van dù điều khiển khí nén

Van dù điều khiển khí nén được cấu tạo đơn giản gồm các bộ phận chính sau:

• Thân van: được chế tạo từ các vật liệu như gang, thép, nhựa hoặc inox chống ăn mòn. Là bộ phận chính chịu áp lực dòng chảy, đồng thời kết nối trực tiếp với đường ống.
• Màng van (dù): hay còn gọi là dù, là phần đóng/mở dòng chảy, khi khí nén tác động, màng van sẽ ép xuống hoặc nâng lên để kiểm soát lưu lượng.
• Nắp van: được làm bằng chất liệu cùng với thân van, đây là bộ phận bảo vệ các chi tiết bên trong van và cố định màng van.
• Trục van: kết nối trực tiếp với màng van và bộ truyền động, đảm bảo sự truyền lực chính xác, giúp đóng/mở van nhanh chóng hơn.
• Gioăng làm kín: làm từ cao su có chất liệu EPDM, PTFE, hoặc NBR, đảm bảo độ kín mà không bị rò rỉ chất lỏng ra ngoài.

2. Nguyên lý hoạt động của van dù điều khiển khí nén

Van dù điều khiển khí nén là thiết bị được sử dụng rộng rãi trong các hệ thống đường ống công nghiệp, khả năng vận hành nhanh, có độ chính xác cao và an toàn. Khi không có khí nén lò xo hồi hoặc cơ cấu điều khiển sẽ đẩy màng van ép sát vào thân van giữ ở vị trí đóng. Khi cấp khí nén vào bộ truyền động, áp lực khí đẩy màng van nâng lên cho phép chất lỏng đi qua (mở). Ngừng cấp khí nén lò xo sẽ đẩy màng van về vị trí đóng ban đầu.

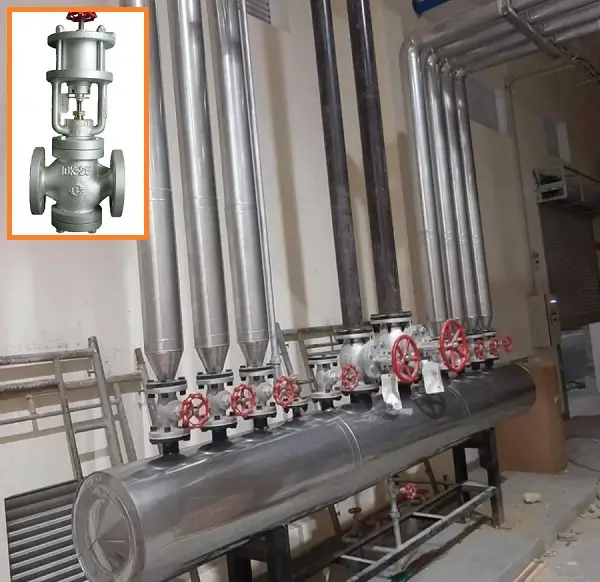

V. Ứng dụng của van dù điều khiển khí nén

Van dù điều khiển khí nén được sử dụng rộng rãi với nhiều hệ thống công nghiệp khác nhau như:

• Van dù điều khiển khí nén ứng dụng cho ngàng xử lý nước và nước thải, hoặc các nhà máy nước.
• Sử dụng cho công nghiệp hóa chất, hóa chất ăn mòn, axit, hoặc các nhà máy lọc dầu, và sản xuất sơn
• Ứng dụng cho thực phẩm và đồ uống như sản xuất bia, sữa, nước giải khát, dầu ăn…
• Van dù khí nén ứng dụng cho nhuộm dệt, nhà máy thức ăn chăn nuôi, bột giấy, bột đá…
• Trong các nhà máy sản xuất linh kiện điện tử, hệ thống hơi nóng, luyện kim, khai khoáng…

VI. Bảng giá van dù điều khiển khí nén mới nhất hiện nay

Bảng giá van dù điều khiển khí nén 2025 đến 2026 [MỚI CẬP NHẬP]

Lưu ý: Bảng giá van dù khí nén trên chưa bao gồm phí vận chuyển, chiết khấu và VAT, để biết chính xác báo giá van dù khí nén hãy liên hệ ngay với chúng tôi tại thời điểm này.

VII. Địa chỉ cung cấp van dù điều khiển khí nén

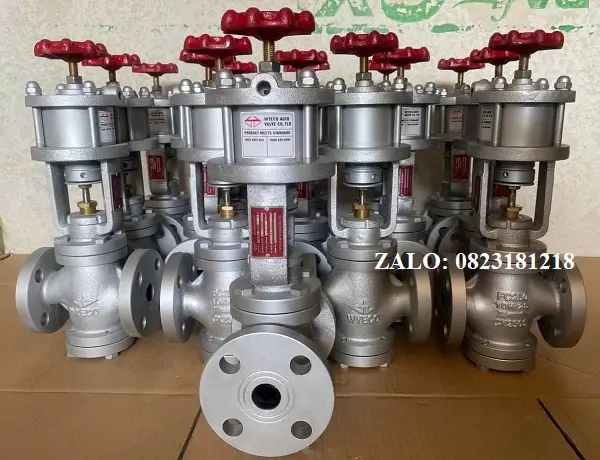

Đơn vị chúng tôi chuyên cung cấp các loại van dù điều khiển khí nén chính hãng nhập khẩu từ các nước lớn trên thế giới như Hàn Quốc, Đài Loan, Trung Quốc, G7… Đa dạng nhiều mẫu mã, chất lượng tốt, giá thành cạnh tranh và hỗ trợ giao hàng toàn quốc, sẳn sàng đổi trả nếu hàng có lỗi từ nhà sản xuất.

Nếu bạn đang quan tâm tới sản phẩm này hãy liên hệ trực tiếp qua hotline: 0823181218 hoặc Email: thietbidients@gmail.com để nhận được tư vấn và báo giá van dù điều khiển khí nén trực tiếp ngay tại thời điểm này.
