Van cầu chịu áp lực cao

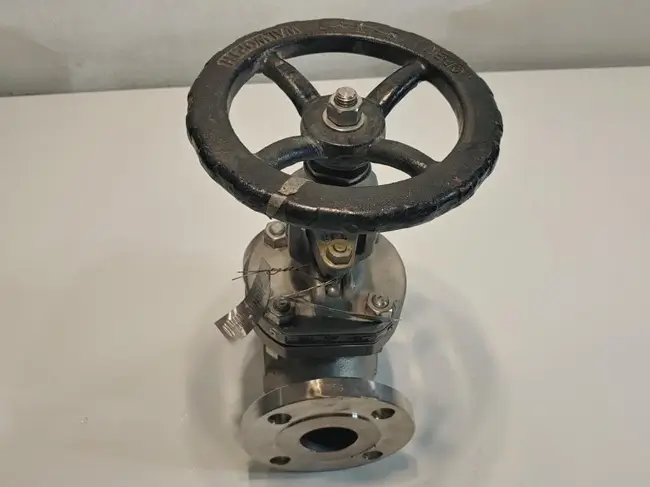

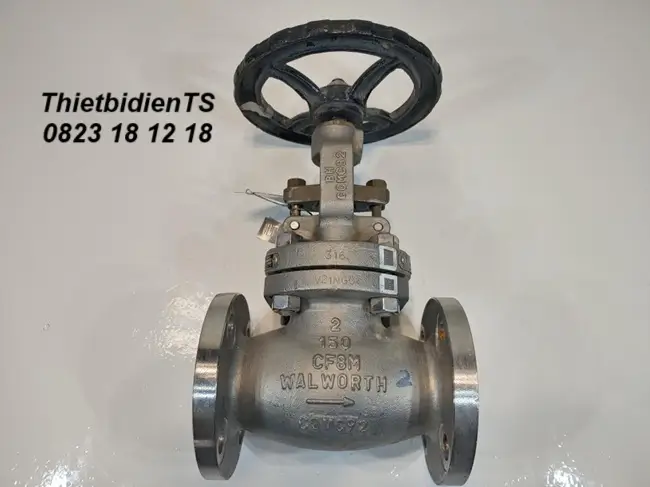

I. Van cầu chịu áp lực cao là gì?

Van cầu chịu áp lực cao là một loại van được sử dụng để điều khiển dòng chảy của chất lỏng trong các hệ thống có áp suất cao. Chúng thường thấy trong các ứng dụng như công nghiệp dầu khí, nhà máy điện và hệ thống cấp nước. Với thiết kế hình cầu, van này giúp giảm thiểu trở lực dòng chảy và tăng hiệu quả điều tiết, đồng thời thường được làm từ chất liệu như thép không gỉ hoặc hợp kim chịu nhiệt để đảm bảo độ bền.

Trong thực tế, van cầu chịu áp lực cao có nhiều kích thước khác nhau, phù hợp với từng ứng dụng cụ thể. Chúng được sử dụng trong hệ thống ống dẫn để ngăn chặn hoặc cho phép dòng chảy, cũng như trong các hệ thống điều khiển để duy trì áp suất ổn định. Chính nhờ những đặc điểm này, van cầu trở thành một phần thiết yếu trong nhiều hệ thống công nghiệp, đảm bảo hoạt động an toàn và hiệu quả.

II. Cấu tạo và nguyên lý hoạt động của van cầu chịu áp lực cao

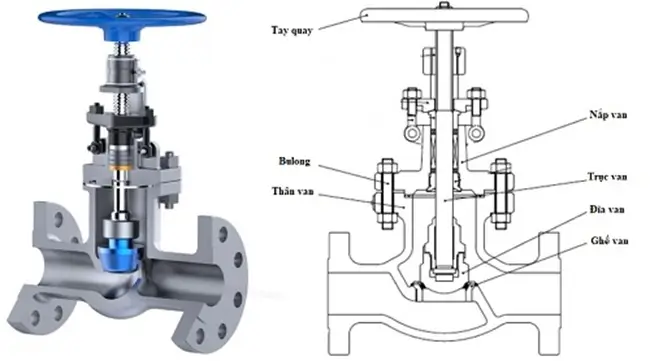

1. Cấu tạo của van cầu chịu áp lực cao

Van cầu chịu áp lực cao có thiết kế tương tự các loại van cầu thông thường nhưng được chế tạo với vật liệu đặc biệt để đáp ứng điều kiện áp lực lớn. Cấu tạo cơ bản bao gồm:

• Thân van: Thường được đúc hoặc rèn từ thép carbon, thép hợp kim, thép không gỉ hoặc inox chịu nhiệt, giúp tăng cường khả năng chịu áp lực và chống ăn mòn.

• Nắp van: Liên kết chắc chắn với thân van, thường sử dụng bulong chịu lực hoặc hàn để tránh rò rỉ.

• Ty van: Là bộ phận truyền lực từ tay quay hoặc bộ truyền động xuống đĩa van. Ty van được làm từ thép hợp kim chịu lực cao.

• Đĩa van: Là chi tiết chính trực tiếp tiếp xúc và điều tiết dòng chảy. Đĩa van thường có dạng hình nón hoặc hình cầu.

• Vòng đệm: Gia công chính xác, bề mặt cứng để đảm bảo độ kín khi đĩa van ép chặt.

• Bộ truyền động: Có thể là tay quay (manual), truyền động điện hoặc khí nén tùy nhu cầu sử dụng.

2. Nguyên lý hoạt động của van cầu chịu áp lực cao

Khi vận hành van, người dùng hoặc bộ truyền động sẽ tác động lên tay quay làm xoay ty van. Ty van di chuyển tịnh tiến theo ren, kéo theo đĩa van lên hoặc xuống. Khi đĩa van ép chặt vào bề mặt vòng đệm, dòng chảy bị chặn lại hoàn toàn. Ngược lại, khi đĩa van nhấc lên khỏi bề mặt vòng đệm, lưu chất sẽ đi qua khoảng hở giữa đĩa và vòng đệm, tạo thành dòng chảy.

Điểm đặc biệt của van cầu chịu áp lực cao chính là khả năng điều tiết lưu lượng. Người vận hành có thể điều chỉnh vị trí đĩa van ở mức độ mở khác nhau, từ đó kiểm soát tốc độ dòng chảy một cách linh hoạt. Nhờ thiết kế đặc trưng này, van không chỉ có chức năng đóng/mở mà còn trở thành thiết bị điều chỉnh quan trọng trong các hệ thống áp lực lớn.

III. Thông số kỹ thuật

Van cầu chịu áp lực cao có các thông số kỹ thuật điển hình như sau:

• Kích thước: DN15 – DN600

• Áp suất làm việc: PN40 – PN250, có loại lên đến 600 bar

• Vật liệu thân van: Thép carbon, thép hợp kim, inox 304/316

• Vật liệu gioăng: Graphite, PTFE, kim loại đặc biệt

• Nhiệt độ làm việc: -20°C đến +600°C

• Kiểu kết nối: Nối ren, nối hàn, mặt bích (ANSI, DIN, JIS)

• Kiểu điều khiển: Tay quay, truyền động điện, truyền động khí nén

• Tiêu chuẩn sản xuất: API, DIN, BS, JIS

IV. Các loại van cầu chịu áp lực cao phổ biến hiện nay

1. Van cầu tay quay chịu áp lực cao

Van cầu tay quay chịu áp lực cao là dòng van điều khiển thủ công, hoạt động thông qua một tay quay. Loại van này thường được sử dụng trong các hệ thống quy mô vừa và nhỏ, nơi người vận hành có thể dễ dàng điều chỉnh lưu lượng chất lỏng bằng cách quay tay. Van cầu tay quay thường có thiết kế đơn giản, dễ bảo trì và chi phí đầu tư thấp, làm cho nó trở thành một lựa chọn phổ biến cho nhiều ứng dụng trong ngành công nghiệp.

2. Van cầu điện chịu áp lực cao

Van cầu điện chịu áp lực cao được trang bị mô tơ điện để vận hành, giúp việc đóng mở trở nên nhanh chóng và chính xác hơn. Loại van này phù hợp với các hệ thống tự động hóa, nơi mà việc điều khiển lưu lượng chất lỏng cần phải được thực hiện một cách tự động và liên tục. Với khả năng tích hợp vào các hệ thống điều khiển từ xa, van cầu điện mang lại sự tiện lợi và hiệu quả cao trong các ứng dụng công nghiệp phức tạp.

3. Van cầu khí nén chịu áp lực cao

Van cầu khí nén chịu áp lực cao sử dụng xy lanh khí nén để thực hiện việc đóng mở. Loại van này thường được sử dụng trong các nhà máy hóa chất và dầu khí, nơi yêu cầu tốc độ và tính an toàn cao. Van cầu khí nén không chỉ cho phép đóng mở nhanh chóng mà còn có khả năng hoạt động hiệu quả trong các môi trường khắc nghiệt.

4. Van cầu inox chịu áp lực cao

Van cầu inox chịu áp lực cao được chế tạo từ inox 304 hoặc 316, mang lại khả năng chống ăn mòn vượt trội. Loại van này rất phù hợp cho các ứng dụng trong ngành thực phẩm, dược phẩm và hóa chất, nơi mà yêu cầu về vệ sinh và độ bền cao là rất quan trọng.

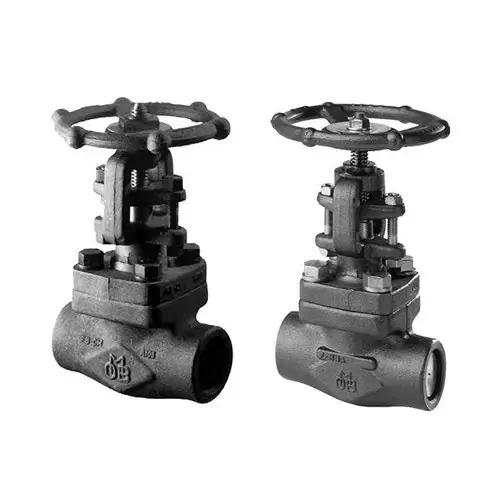

5. Van cầu thép rèn chịu áp lực cao

Van cầu thép rèn chịu áp lực cao được gia công bằng phương pháp rèn, đảm bảo độ bền cơ học và khả năng chịu áp suất cực lớn. Loại van này rất phổ biến trong ngành công nghiệp năng lượng, nơi mà áp suất và nhiệt độ cao là điều thường gặp. Với thiết kế chắc chắn và khả năng hoạt động ổn định trong điều kiện khắc nghiệt, van cầu thép rèn là lựa chọn lý tưởng cho các ứng dụng yêu cầu độ tin cậy cao.

6. Van cầu nối ren chịu áp lực cao

Van cầu nối ren chịu áp lực cao thường được sử dụng cho các đường ống nhỏ, nhờ vào thiết kế đơn giản và dễ lắp đặt. Loại van này thích hợp với các hệ thống áp lực cao nhưng có lưu lượng không quá lớn, cho phép việc điều chỉnh dòng chảy một cách hiệu quả.

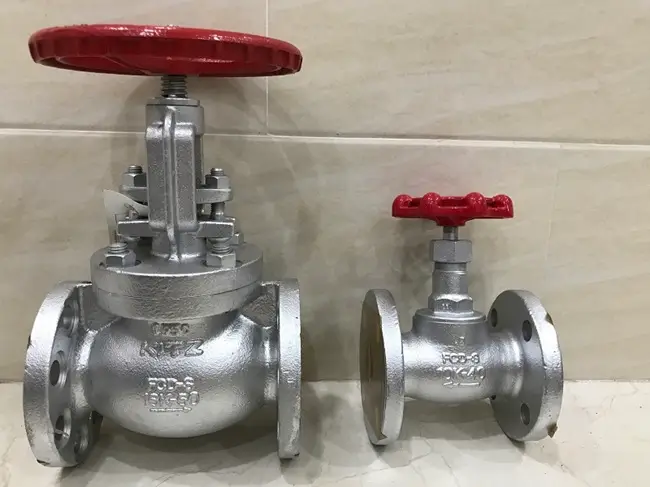

7. Van cầu chịu áp lực cao mặt bích

Van cầu mặt bích chịu áp lực cao được kết nối chắc chắn bằng mặt bích, giúp chúng chịu được áp suất và rung động mạnh. Loại van này thường được sử dụng trong các hệ thống lớn, nơi mà yêu cầu về độ bền và khả năng chịu tải là rất cao. Thiết kế mặt bích không chỉ đảm bảo tính chắc chắn mà còn giúp quá trình lắp đặt và bảo trì trở nên dễ dàng hơn.
