Van bướm silo là gì? Chức năng, cấu tạo và ứng dụng van silo

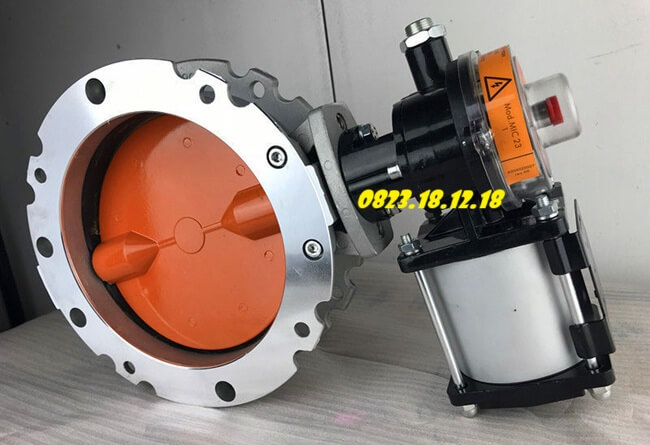

1. Van bướm silo là gì?

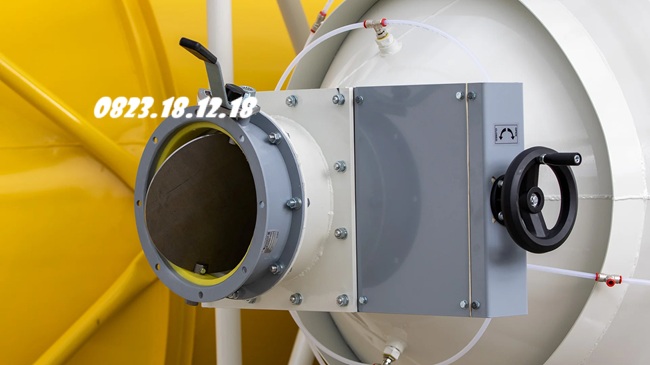

Van bướm silo (tên tiếng Anh: Silo Butterfly Valve) là loại van được lắp đặt tại các phễu chứa, silo, bồn chứa nguyên liệu rời như xi măng, bột, hạt, cát… Van có chức năng chính là đóng/mở và kiểm soát lưu lượng vật liệu rời khi cấp ra băng tải, vít tải, hoặc hệ thống vận chuyển.

Van bướm xả đáy silo là thiết bị chuyên dụng trong ngành vật liệu xây dựng, sản xuất thức ăn chăn nuôi, công nghiệp thực phẩm, silo xi măng…

2. Chức năng chính của van bướm silo

Chức năng chính của van bướm xả đáy silo:

• Điều khiển dòng lưu chất: Kiểm soát lưu lượng vật liệu vào và ra khỏi silo.
• Ngăn ngừa rò rỉ: Đảm bảo kín khí và tránh thất thoát vật liệu.
• Đóng/mở nhanh chóng: Tiết kiệm thời gian và giảm gián đoạn quy trình.
• Bảo đảm an toàn: Ngắt dòng vật liệu khi cần, bảo vệ thiết bị.
• Tự động hóa quy trình: Tích hợp với hệ thống tự động hóa giúp tối ưu hóa hoạt động.
• Chống tắc nghẽn: Ngăn ngừa tích tụ và tắc nghẽn vật liệu trong silo
• Ngăn dòng chảy ngược từ bên dưới lên silo
• Ngăn bụi, giảm thất thoát nguyên liệu

3. Cấu tạo và nguyên lý của van bướm silo

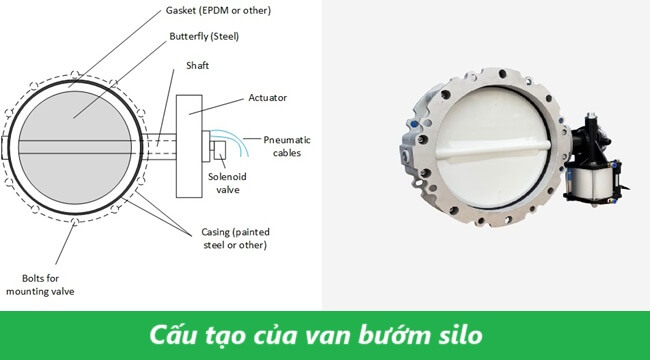

3.1 Cấu tạo của van bướm silo

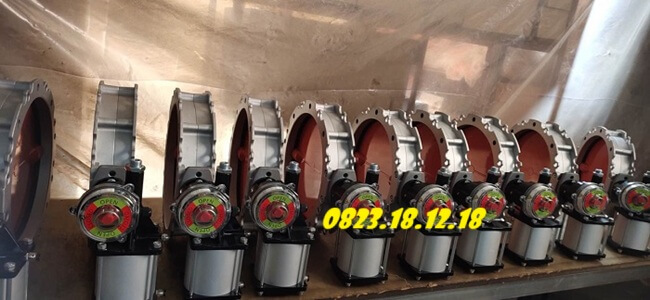

Van bướm xi măng có cấu tạo đơn giản nhưng chắc chắn, thường gồm:

– Thân van: Làm từ nhôm đúc, inox, hoặc gang, thiết kế hình tròn hoặc vuông. Bề mặt phủ sơn chống mài mòn hoặc phủ epoxy chống dính vật liệu

– Đĩa van (cánh bướm): Là bộ phận chính dùng để chắn hoặc cho phép vật liệu đi qua.

– Gioăng làm kín: Thường làm bằng polyurethane (PU) hoặc EPDM, chống rò rỉ bụi bột và giảm mài mòn

– Bộ điều khiển: Tay gạt cơ hoặc bộ điều khiển khí nén, điện. Có thể tích hợp cảm biến vị trí để theo dõi trạng thái đóng/mở

3.2 Nguyên lý hoạt động của van bướm silo

Nguyên lý hoạt động của van bướm silo dựa trên cơ chế đóng mở cánh van để điều chỉnh dòng chảy của vật liệu trong silo.

Khi van được điều khiển bằng khí nén hoặc điện, áp lực khí nén hoặc tín hiệu điện sẽ làm quay trục van, khiến cánh van mở hoặc đóng. Khi cánh van mở, vật liệu trong silo có thể chảy ra ngoài, trong khi khi cánh van đóng lại, dòng chảy sẽ bị ngừng, ngăn chặn vật liệu rò rỉ hoặc thoát ra ngoài

4. Phân loại van bướm silo

Việc phân loại van silo dựa trên nhiều tiêu chí giúp lựa chọn phù hợp với từng ứng dụng cụ thể:​

4.1. Phân loại van bướm silo theo cơ chế điều khiển

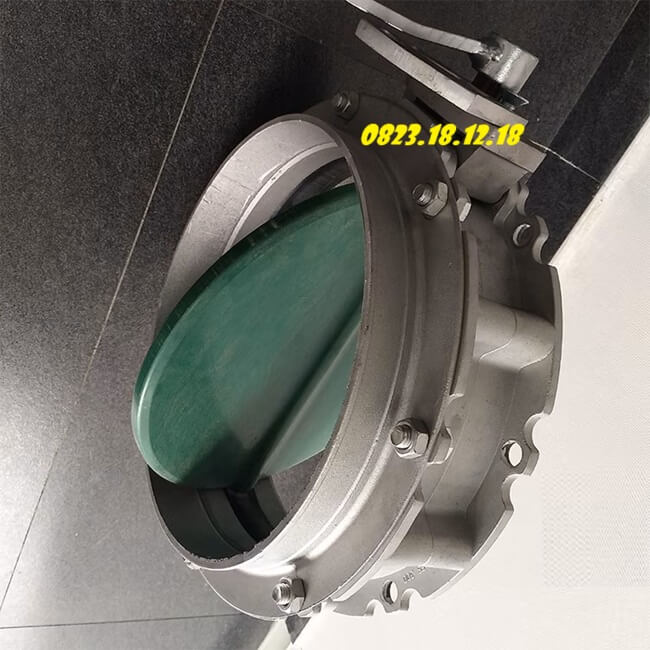

– Van bướm xả đáy silo tay gạt: Sử dụng tay gạt để đóng/mở van, phù hợp với hệ thống nhỏ và dễ tiếp cận. Tuy nhiên, không thích hợp cho các vị trí lắp đặt trên cao hoặc cần điều khiển tự động.​

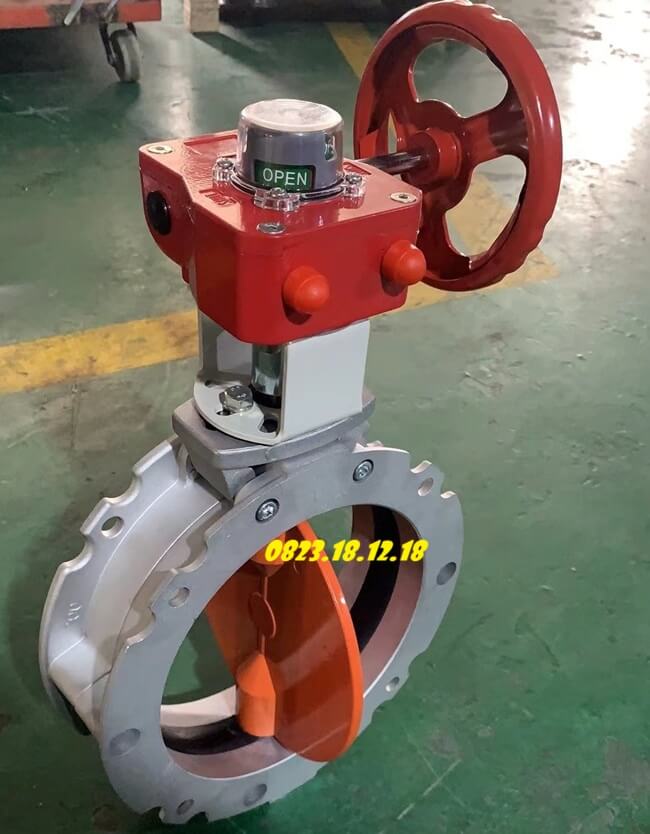

– Van bướm xả đáy silo tay quay: Sử dụng tay quay để điều khiển, thích hợp với van kích thước lớn, giúp thao tác nhẹ nhàng hơn so với tay gạt.​

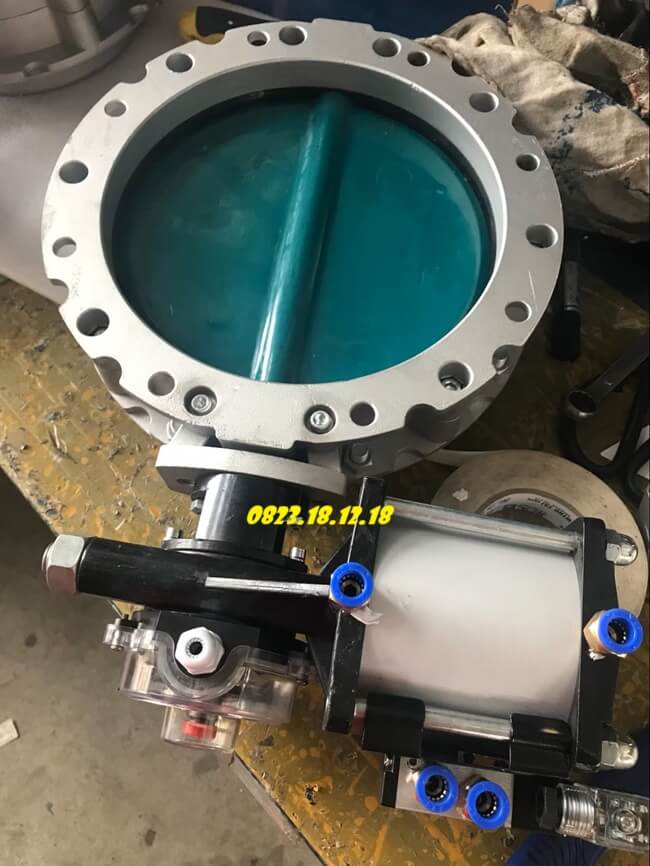

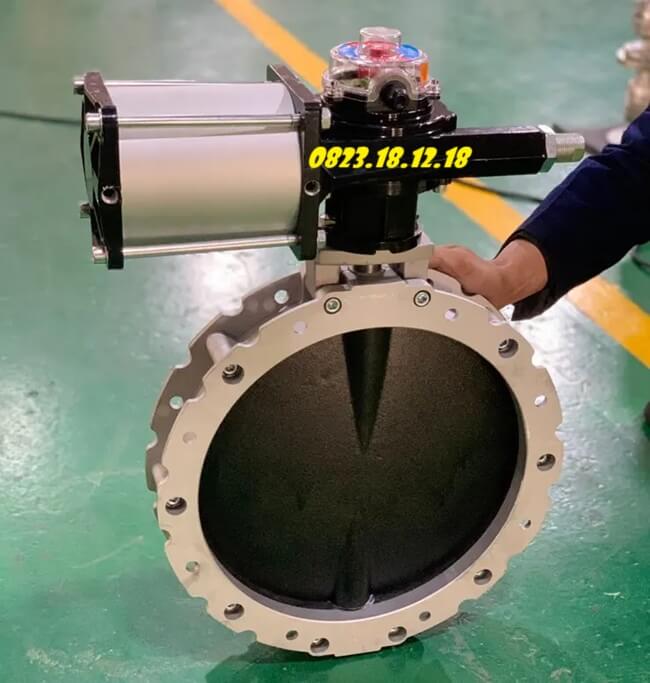

– Van bướm xả đáy silo điều khiển khí nén: Sử dụng bộ truyền động khí nén để đóng/mở van từ xa, phù hợp với hệ thống tự động hóa và các vị trí khó tiếp cận.​

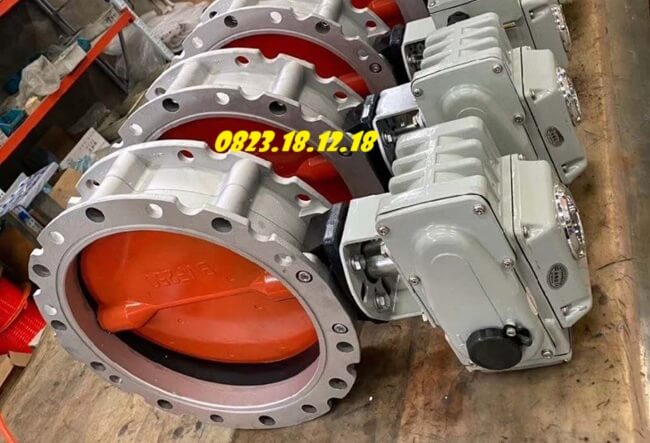

– Van bướm xả đáy silo điều khiển điện: Sử dụng mô-tơ điện để điều khiển, thích hợp cho các hệ thống không có nguồn khí nén hoặc yêu cầu điều khiển chính xác.​

4.2 Phân loại van bướm silo theo kiểu kết nối

– Van silo dạng wafer: Thiết kế nhỏ gọn, lắp đặt giữa hai mặt bích, phù hợp với các ứng dụng áp suất thấp.​

– Van silo dạng lug: Có các lỗ ren để bắt bu lông, cho phép tháo lắp từng bên mà không ảnh hưởng đến hệ thống, thích hợp với các ứng dụng yêu cầu tháo lắp linh hoạt.​

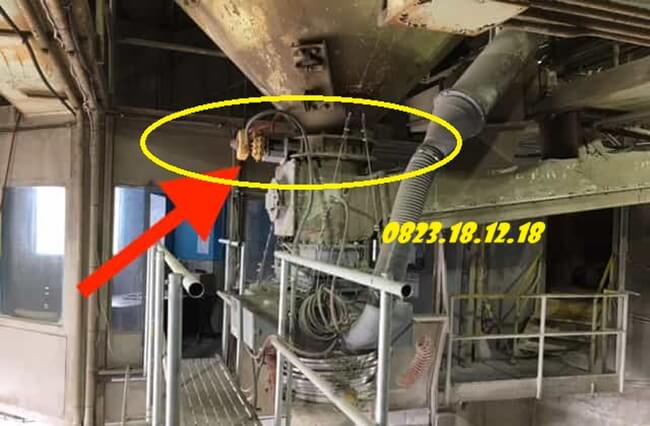

5. Ứng dụng thực tế của van bướm silo

Các ứng dụng thực tế phổ biến của van silo trong các ngành công nghiệp:​

– Ứng dụng 1: Ngành xi măng và vật liệu xây dựng

Điều tiết dòng chảy của xi măng, bột đá, cát, sỏi từ silo đến các thiết bị trộn hoặc đóng bao.​

– Ứng dụng 2: Ngành thực phẩm và đồ uống

Kiểm soát nguyên liệu dạng bột như bột mì, đường, bột sữa trong các silo chứa nguyên liệu đầu vào.​

– Ứng dụng 3: Ngành hóa chất và dược phẩm

Điều chỉnh lưu lượng của các hóa chất dạng bột hoặc hạt từ silo đến các giai đoạn xử lý tiếp theo trong quy trình sản xuất.​

– Ứng dụng 4: Ngành khai thác mỏ

Kiểm soát dòng chảy của than đá, quặng hoặc các vật liệu khai thác khác từ silo chứa đến hệ thống vận chuyển hoặc xử lý tiếp theo.​

– Ứng dụng 5: Ngành sản xuất phân bón

Điều chỉnh dòng chảy của các loại phân bón dạng bột hoặc hạt từ silo đến hệ thống đóng gói hoặc phối trộn.​

– Ứng dụng 6: Ngành sản xuất giấy và bột giấy

Kiểm soát dòng chảy của bột giấy hoặc các chất phụ gia từ silo đến các giai đoạn xử lý tiếp theo trong quy trình sản xuất.​

– Ứng dụng 7: Ngành năng lượng và xử lý nước thải

Điều tiết dòng chảy của bùn, nước thải hoặc các chất rắn khó tan trong các hệ thống xử lý nước thải hoặc nhà máy điện

6. Ưu điểm nổi bật của van bướm silo

Một số điểm nổi bật có thể kể đến của van bướm xi măng như:

– Ưu điểm 1: Thiết kế nhỏ gọn, lắp đặt linh hoạt

Van có cấu trúc mỏng, nhẹ, dễ dàng lắp trực tiếp vào đáy silo, bồn chứa hoặc ống dẫn mà không chiếm nhiều không gian.

– Ưu điểm 2: Vận hành nhanh chóng, tiện lợi

Cho phép đóng/mở nhanh bằng tay gạt, khí nén hoặc điện, phù hợp với các hệ thống xả liệu liên tục hoặc cần dừng khẩn cấp.

– Ưu điểm 3: Chống bám dính và nghẹt liệu

Cấu tạo đơn giản, ít chi tiết chuyển động hơn van bi hoặc van cổng, dễ tháo lắp để làm sạch, đặc biệt quan trọng khi làm việc với nguyên liệu dễ bám dính như xi măng, bột mì.

– Ưu điểm 4: Khả năng chịu mài mòn tốt

Thường được làm từ hợp kim nhôm, gang, inox, phù hợp với môi trường có vật liệu dạng bột hoặc hạt gây mài mòn mạnh.

– Ưu điểm 5: Độ kín tốt, hạn chế rò rỉ

Gioăng làm kín bằng EPDM hoặc PTFE giúp đảm bảo không rò rỉ vật liệu trong quá trình vận hành.

– Ưu điểm 6: Dễ bảo trì, thay thế linh kiện

Cấu tạo đơn giản, dễ tháo rời nên việc vệ sinh, bảo dưỡng hay thay thế phụ tùng được thực hiện nhanh chóng, không tốn nhiều thời gian.

– Ưu điểm 7: Hiệu quả kinh tế cao

Chi phí đầu tư thấp, tuổi thọ cao và ít phát sinh chi phí bảo trì nên rất kinh tế khi sử dụng lâu dài.

7. Bảng giá van bướm silo cập nhật mới nhất tháng 4 năm 2025

Dưới đây là bảng giá chi tiết các loại van bướm silo phổ biến được cập nhật mới nhất 2025:

Ghi chú: Giá có thể thay đổi theo thời điểm kích thước, xuất xứ, kiểu mặt bích đặc biệt, chống ăn mòn hoặc môi trường bụi mịn.

8. Câu hỏi thường gặp về van bướm silo

– Van bướm silo có dùng được với vật liệu dạng lỏng không?

Không. Van này chuyên dùng cho vật liệu rắn, dạng hạt hoặc bột. Không phù hợp cho chất lỏng.

– Có thể thay van bằng van bướm công nghiệp thông thường không?

Không nên. Van bướm silo được thiết kế riêng cho môi trường vật liệu rời, với các yêu cầu về mài mòn và kín bụi.

– Van silo có chống mài mòn không?

Có. Hầu hết đều phủ lớp PU hoặc sơn epoxy để tăng độ bền.

– Mua van bướm silo ở đâu uy tín?

Bạn có thể liên hệ với Công ty TNHH Thiết Bị Điện TS – chuyên cung cấp van bướm silo chất lượng cao, giá tốt, đầy đủ chứng từ CO-CQ

9. Kết luận – địa chỉ mua van bướm silo uy tín

Van bướm silo là thiết bị hiệu quả cho việc kiểm soát vật liệu rời tại các phễu chứa, silo. Với thiết kế bền bỉ, vận hành đơn giản và khả năng chống mài mòn vượt trội, sản phẩm đang được tin dùng trong nhiều ngành công nghiệp hiện nay.

Công ty TNHH Thiết Bị Điện TS là đơn vị chuyên cung cấp van silo chất lượng cao, nhập khẩu chính hãng, đầy đủ chứng chỉ CO-CQ và giá thành tốt nhất.
