Van bướm điều khiển khí nén là gì? Cấu tạo, cơ chế và ứng dụng

1. Van bướm điều khiển khí nén là gì?

Van bướm điều khiển khí nén (Pneumatic Actuated Butterfly Valve) là dòng van bướm được lắp thêm bộ điều khiển khí nén, giúp tự động đóng/mở hoặc điều tiết lưu chất (nước, khí, hơi, hóa chất…) trong hệ thống đường ống.

Thay vì vận hành bằng tay, loại van này sử dụng áp lực khí nén để tạo chuyển động quay của trục van, nhờ đó giúp kiểm soát dòng chảy một cách tự động, chính xác và hiệu quả.

2. Cấu tạo và nguyên lý hoạt động của van bướm điều khiển khí nén

2.1 Cấu tạo của van bướm điều khiển khí nén

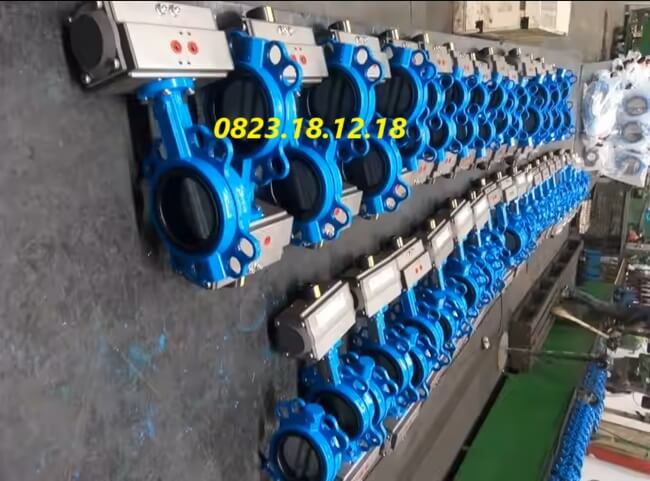

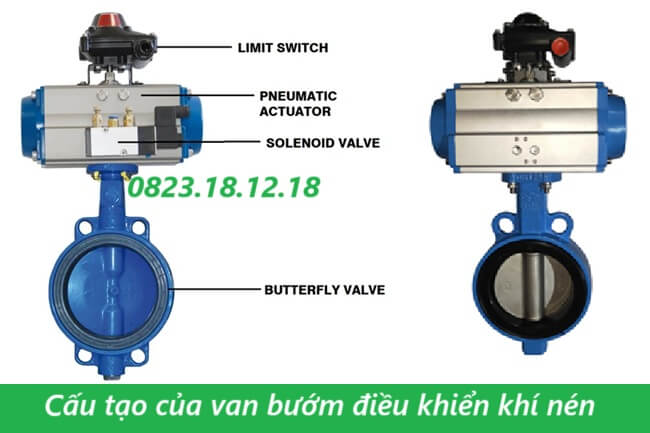

Van bướm khí nén gồm hai bộ phận chính:

– Thân van bướm

• Thân van: Làm từ gang, inox, nhựa tùy ứng dụng
• Đĩa van (cánh bướm): Đóng/mở dòng lưu chất
• Trục van: Nối giữa đĩa và bộ truyền động
• Gioăng làm kín: EPDM, Teflon… đảm bảo kín khí, chống rò rỉ

– Bộ truyền động khí nén

• Xy lanh khí nén: Tạo lực quay cho trục van
• Cơ cấu bánh răng – thanh răng (rack & pinion) hoặc piston kép
• Bộ công tắc hành trình: Hiển thị trạng thái đóng/mở
• Van điện từ khí nén (solenoid valve): Nhận tín hiệu điều khiển khí vào/ra
• Bộ lọc khí (FRL): Lọc bụi, nước, điều áp khí trước khi cấp vào actuator

2.2 Nguyên lý hoạt động của van bướm điều khiển khí nén

Nguyên lý hoạt động của van bướm điều khiển khí nén dựa trên việc sử dụng áp lực khí nén để điều khiển cánh van đóng/mở.

Khi có nguồn khí nén cấp vào bộ truyền động (bộ tác động khí), áp lực này sẽ đẩy piston hoặc cánh xoay bên trong tạo ra chuyển động quay, từ đó truyền lực đến trục van, làm cánh bướm xoay một góc 90 độ. Cánh bướm sẽ nằm song song với dòng chảy khi mở hoàn toàn và vuông góc khi đóng lại.

Tùy theo thiết kế, van có thể hoạt động theo cơ chế tác động đơn – dùng khí nén để mở và lò xo để tự động đóng khi ngừng cấp khí, hoặc tác động kép – dùng khí nén để điều khiển cả hai chiều đóng và mở.

4. Phân loại van bướm điều khiển khí nén

4.1 Phân loại van bướm điều khiển khí nén theo vật liệu

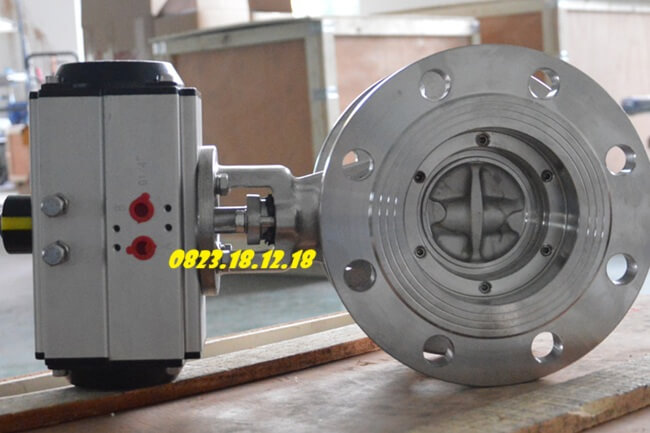

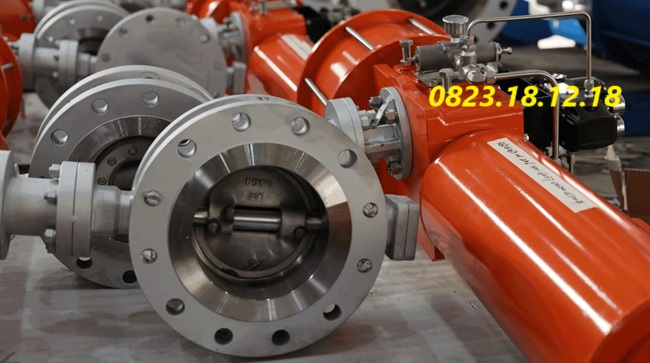

– Van bướm khí nén inox: Dùng cho môi trường ăn mòn, hóa chất

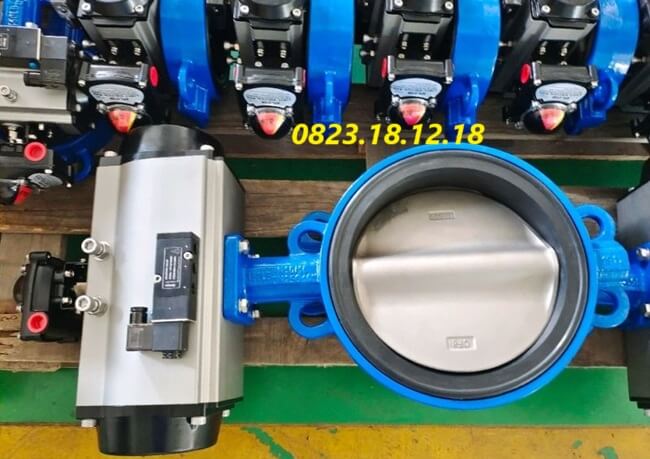

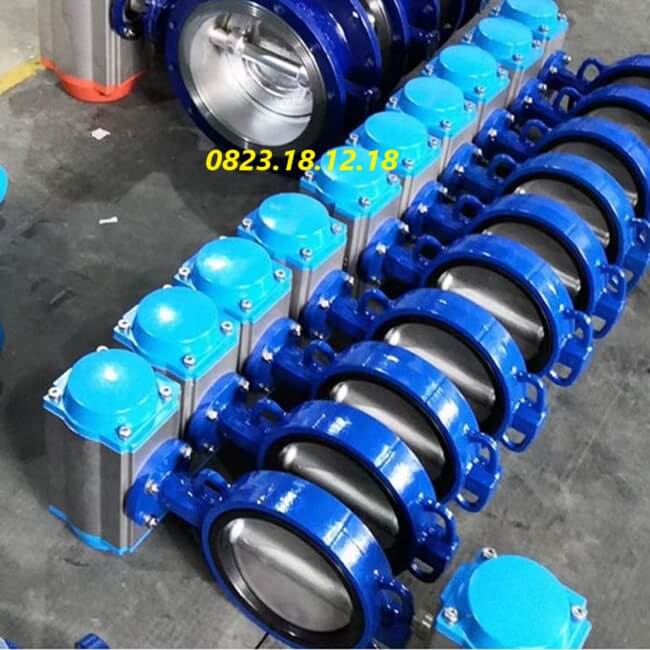

– Van bướm khí nén gang: Phổ biến trong hệ thống cấp thoát nước

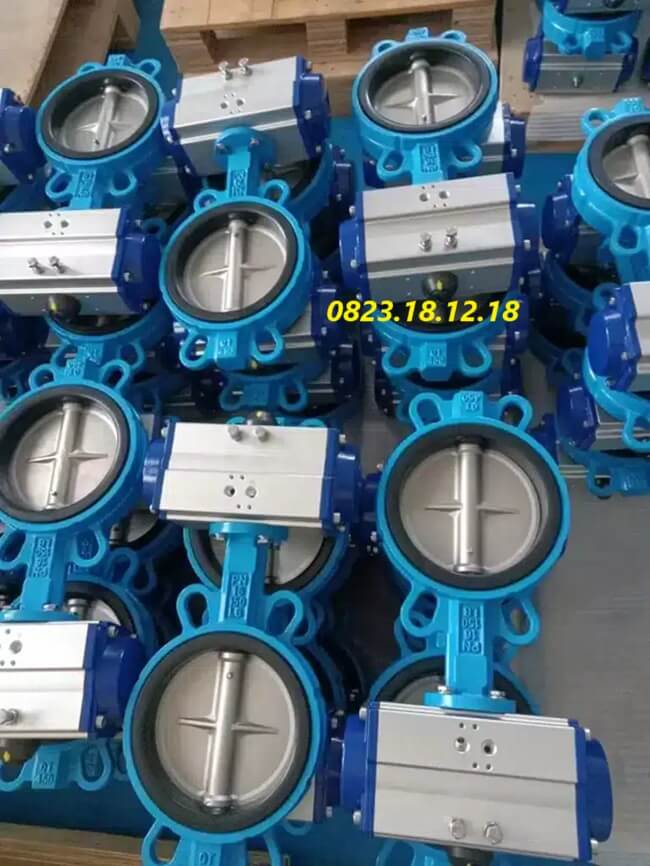

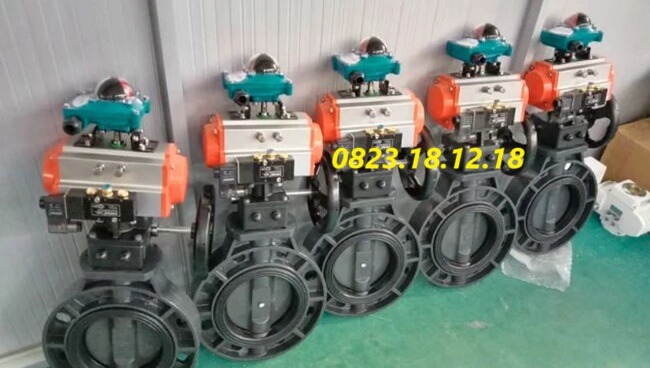

– Van bướm khí nén nhựa: Dùng cho axit nhẹ, ngành thực phẩm

4.2 Phân loại van bướm điều khiển khí nén theo kiểu hoạt động

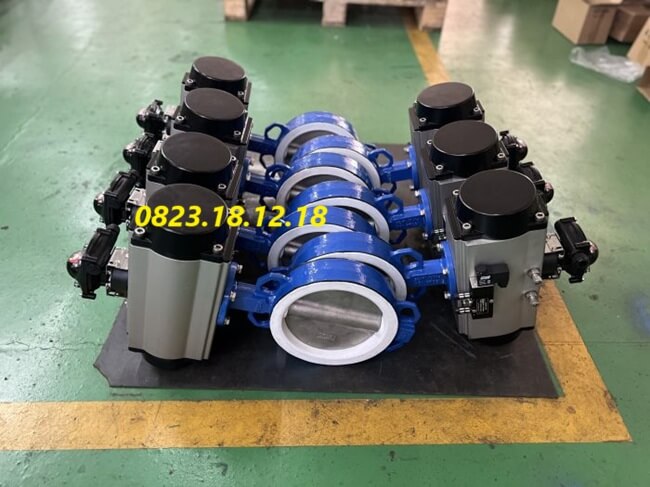

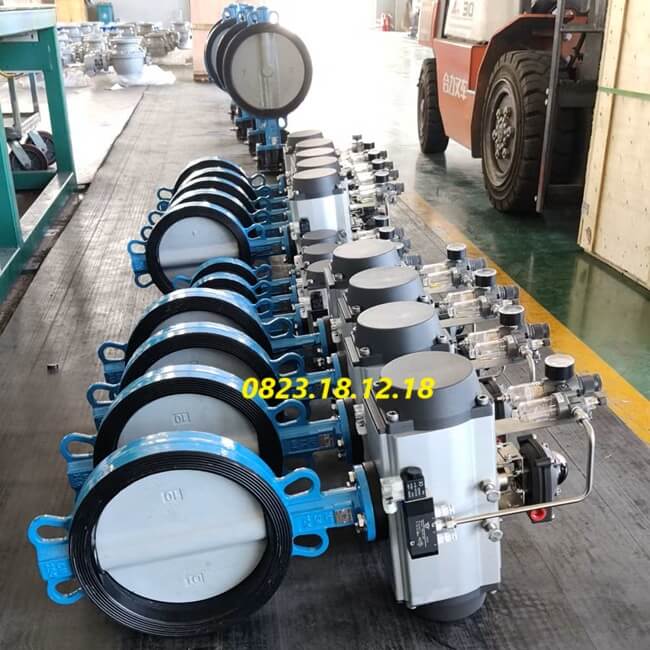

– Van bướm dạng khí nén ON/OFF: Đóng/mở hoàn toàn

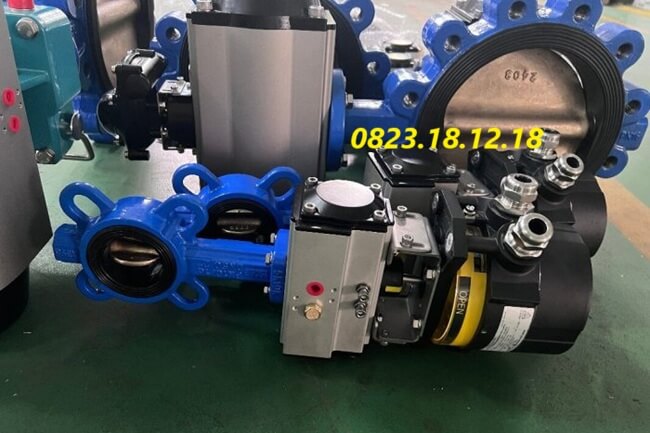

– Van bướm dạng khí nén tuyến tính: Điều tiết lưu lượng theo góc mở mong muốn (kết hợp bộ định tuyến positioner)

4.3 Phân loại van bướm điều khiển khí nén theo xuất xứ

– Van bướm điều khiển bằng khí nén Đài Loan: Hoạt động ổn định, giá cả hợp lý, phù hợp nhiều ứng dụng công nghiệp.

– Van bướm điều khiển bằng khí nén Trung Quốc: Mẫu mã đa dạng, chi phí thấp, thích hợp cho các hệ thống không yêu cầu kỹ thuật cao.

– Van bướm điều khiển bằng khí nén Hàn Quốc: Chất lượng tốt, độ bền cao, phù hợp các hệ thống tự động hóa hiện đại.

– Van bướm điều khiển bằng khí nén Nhật Bản: Công nghệ tiên tiến, độ chính xác và độ bền vượt trội, sử dụng trong môi trường yêu cầu khắt khe.

5. Ứng dụng thực tế của van bướm điều khiển khí nén

Van bướm dạng điều khiển khí nén có nhiều ứng dụng trong thực tế như:

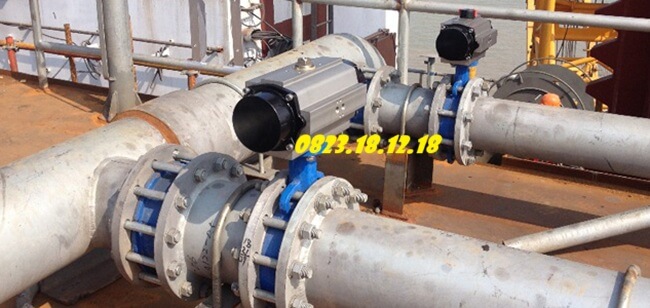

– Ứng dụng 1. Hệ thống xử lý nước thải công nghiệp và sinh hoạt

Van được lắp đặt tại các bể lắng, bể phản ứng hoặc tuyến ống chính để điều tiết dòng chảy tự động, giúp kiểm soát lưu lượng nước thải theo từng giai đoạn xử lý.

– Ứng dụng 2. Nhà máy sản xuất thực phẩm và đồ uống

Sử dụng để điều khiển lưu lượng nguyên liệu lỏng như nước, sữa, siro… trong dây chuyền sản xuất.

– Ứng dụng 3. Ngành xi măng, gạch men, vật liệu xây dựng

Van được sử dụng để điều khiển khí, hơi hoặc nước trong hệ thống cấp liệu, hệ thống nén khí, hoặc hệ thống lọc bụi của nhà máy.

– Ứng dụng 4. Hệ thống khí nén và điều hòa không khí (HVAC)

Van giúp kiểm soát luồng khí hoặc nước lạnh trong các hệ thống làm mát công nghiệp, tòa nhà cao tầng, trung tâm thương mại…

– Ứng dụng 5. Ngành hóa chất, dược phẩm, xăng dầu

Van bướm khí nén được chế tạo bằng vật liệu chống ăn mòn, dùng để kiểm soát dòng chảy của các loại hóa chất, dung môi, dầu, khí hóa lỏng… trong môi trường có độ rủi ro cao.

– Ứng dụng 6. Nhà máy điện và năng lượng tái tạo

Dùng để điều khiển nước làm mát, hơi nước, khí đốt… trong hệ thống phát điện, đặc biệt là trong các nhà máy điện sinh khối, điện than hoặc điện mặt trời.

– Ứng dụng 7. Ngành thủy lợi và cấp nước đô thị

Ứng dụng trong các trạm bơm, đường ống truyền dẫn chính để tự động đóng/mở theo lưu lượng tiêu thụ.

6. Ưu điểm nổi bật của van bướm điều khiển khí nén so với các dòng van khác

Một số ưu điểm nổi bật của van bướm khí nén:

– Ưu điểm 1: Đóng/mở nhanh chóng

Van có khả năng đóng/mở chỉ trong 1 – 2 giây, phù hợp với các hệ thống cần phản ứng tức thời và kiểm soát lưu lượng nhanh.

– Ưu điểm 2: An toàn trong môi trường dễ cháy nổ

Không sử dụng điện, không phát sinh tia lửa nên van khí nén an toàn tuyệt đối trong môi trường dễ cháy như hóa chất, xăng dầu, gas… – điều mà van bướm điều khiển điện khó đảm bảo.

– Ưu điểm 3: Thiết kế nhỏ gọn, dễ lắp đặt

Cấu tạo đơn giản, trọng lượng nhẹ giúp dễ dàng vận chuyển, lắp đặt trong nhiều không gian khác nhau, kể cả vị trí hạn chế diện tích.

– Ưu điểm 4: Độ bền cao, ít hư hỏng

Ít bộ phận điện tử, cơ cấu truyền động đơn giản nên van ít gặp lỗi kỹ thuật, ít phải bảo trì và có tuổi thọ sử dụng cao.

– Ưu điểm 5: Hoạt động ổn định trong môi trường khắc nghiệt

Van có thể làm việc tốt trong điều kiện nhiệt độ cao, áp suất lớn, môi trường ẩm ướt hoặc nhiều bụi bẩn.

– Ưu điểm 6: Tích hợp dễ dàng với hệ thống tự động hóa

Có thể kết hợp với van điện từ, bộ định vị tuyến tính, cảm biến và PLC để xây dựng hệ thống điều khiển tự động hoàn chỉnh.

– Ưu điểm 7: Tiết kiệm chi phí vận hành

Khí nén là nguồn năng lượng rẻ và sẵn có trong các nhà máy, giúp tiết kiệm điện năng và giảm chi phí vận hành lâu dài.

7. Bảng giá van bướm điều khiển khí nén mới nhất tháng 4/2025

Dưới đây là bảng giá mới nhất 2025 cho một số loại van bướm khí nén phổ biến:

Lưu ý: Giá chỉ mang tính chất tham khảo, phụ thuộc vào thời điểm, xuất xứ, kiểu dạng.

8. Câu hỏi thường gặp về van bướm điều khiển khí nén

– Van bướm điều khiển khí nén có dùng được ngoài trời không?

Có thể, nhưng cần sử dụng loại bộ truyền động khí nén có vỏ nhôm sơn tĩnh điện hoặc phủ lớp chống ăn mòn, đồng thời nên có mái che hoặc hộp bảo vệ nếu lắp ở nơi mưa nắng nhiều.

– Khi mất khí nén, van bướm khí nén sẽ như thế nào?

Với van tác động đơn: Van sẽ tự động quay về vị trí đóng hoặc mở nhờ lực lò xo.

Với van tác động kép: Van sẽ giữ nguyên trạng thái cuối cùng cho đến khi có khí nén trở lại

– Khí nén cấp vào van bướm có yêu cầu gì không?

Khí nén phải được lọc sạch, không chứa dầu, nước và có áp suất từ 3 – 8 bar.

9. Kết luận – nơi mua van bướm điều khiển khí nén uy tín

Van bướm điều khiển bằng khí nén là thiết bị không thể thiếu trong các hệ thống tự động hóa yêu cầu tốc độ, độ chính xác và độ an toàn cao.

Bạn đang tìm mua van bướm khí nén chính hãng, giá tốt? Hãy liên hệ Công ty TNHH Thiết Bị Điện TS – Đơn vị chuyên cung cấp van công nghiệp nhập khẩu từ Hàn Quốc, Đài Loan, G7… với đầy đủ CO-CQ và dịch vụ kỹ thuật tận nơi.
