Van bi điều khiển khí nén là gì? Cấu tạo, cơ chế và bảng giá

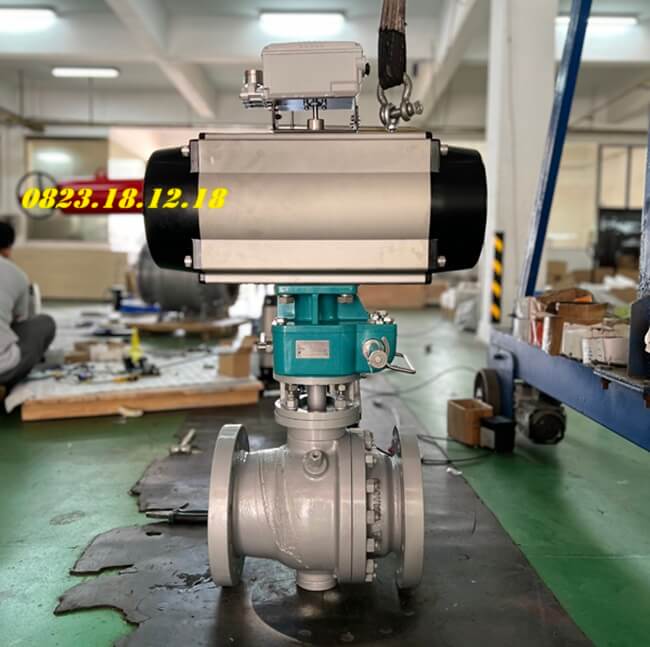

1. Van bi điều khiển khí nén là gì?

Van bi điều khiển khí nén là loại van bi sử dụng năng lượng khí nén để điều khiển trạng thái đóng/mở hoặc điều tiết dòng chảy chất lỏng, hơi, khí… trong đường ống.

Van bi khí nén có khả năng đóng/mở rất nhanh, độ bền cao và chịu được môi trường làm việc khắc nghiệt. Đây là thiết bị không thể thiếu trong các hệ thống tự động hóa công nghiệp, đặc biệt là trong các ngành như: xử lý nước, hóa chất, thực phẩm – đồ uống, dầu khí, HVAC…

2. Cấu tạo và nguyên lý hoạt động của van bi điều khiển khí nén

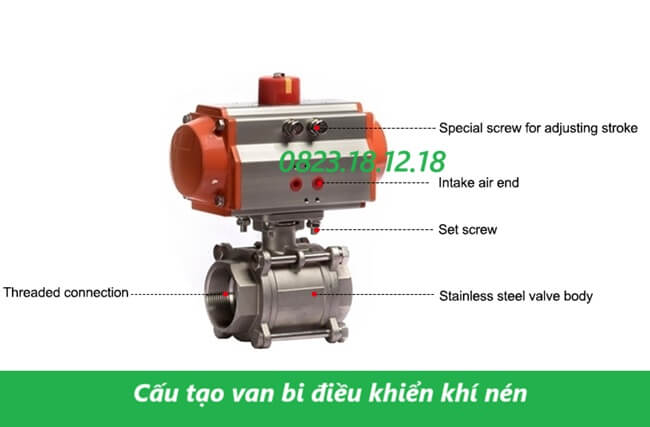

2.1 Cấu tạo van bi điều khiển khí nén

Van bi khí nén có cấu tạo gồm 2 bộ phận chính:

– Phần thân van bi

• Thân van: Thường làm bằng inox, gang, nhựa, thép, có độ bền cao và khả năng chống ăn mòn.
• Bi van (ball): Hình cầu có lỗ xuyên tâm, xoay 90 độ để đóng/mở dòng chảy.
• Trục van: Kết nối bi với bộ điều khiển.
• Ron làm kín: Giúp ngăn rò rỉ chất lỏng hoặc khí.

– Bộ điều khiển khí nén (actuator)

• Bộ truyền động khí: Sử dụng khí nén (thường là 3 – 8 bar) để tạo lực xoay van.
• Buồng xi lanh: Chứa piston hoặc màng để tạo chuyển động.
• Lò xo hồi vị (nếu là loại tác động đơn): Giúp van tự động trở lại trạng thái ban đầu khi mất khí nén.
• Bộ phụ kiện: công tắc hành trình, van điện từ, bộ điều khiển tuyến tính…

2.2 Cơ chế hoạt động của van bi điều khiển khí nén

Cơ chế hoạt động của van bi điều khiển khí nén dựa trên nguyên lý truyền động bằng áp lực khí nén để điều khiển trục quay của viên bi bên trong thân van.

Khi khí nén được cấp vào bộ truyền động khí nén (pneumatic actuator), lực nén sẽ đẩy piston hoặc bánh răng quay, làm cho trục van xoay một góc 90 độ, từ đó xoay viên bi và đưa van từ trạng thái đóng sang mở hoặc ngược lại.

Với loại điều khiển khí nén tác động đơn, van sẽ tự động trở về vị trí ban đầu (đóng hoặc mở) khi ngắt khí nhờ lực đàn hồi của lò xo hồi vị. Trong khi đó, loại tác động kép cần cấp khí cả hai chiều để thực hiện thao tác đóng và mở van

3. Ưu điểm nổi bật của van bi điều khiển khí nén

Van bi dạng điều khiển khí nén được ưa chuộng trong nhiều hệ thống công nghiệp nhờ sở hữu loạt ưu điểm nổi bật như sau:

– Tốc độ đóng/mở nhanh

Van có khả năng đóng/mở chỉ trong 1–2 giây, phù hợp với các quy trình yêu cầu phản hồi nhanh, chính xác và liên tục.

– Hoạt động ổn định trong môi trường khắc nghiệt

Bộ truyền động khí nén không bị ảnh hưởng bởi nhiệt độ cao, độ ẩm, bụi bẩn hay môi trường cháy nổ, rất thích hợp trong các nhà máy sản xuất, lọc hóa dầu, luyện kim…

– An toàn và dễ vận hành

Vì không sử dụng điện trực tiếp nên hạn chế rủi ro cháy nổ, chập điện. Cơ chế khí nén cũng giúp vận hành an toàn trong môi trường có nhiều hóa chất hoặc dễ cháy.

– Tiết kiệm năng lượng khi hoạt động nhiều van cùng lúc

Một hệ thống khí nén trung tâm có thể điều khiển đồng thời nhiều van, tiết kiệm chi phí điện năng và nâng cao hiệu quả điều khiển tập trung..

– Dễ tích hợp với hệ thống điều khiển tự động

Van có thể dễ dàng kết nối với các thiết bị như công tắc hành trình, cảm biến, PLC… để thực hiện đóng/mở từ xa hoặc theo lập trình.

– Chi phí bảo trì thấp

Bộ truyền động khí nén ít bị mài mòn, không sinh nhiệt trong quá trình hoạt động, giúp kéo dài tuổi thọ van và giảm chi phí bảo trì so với các loại van bi điện.

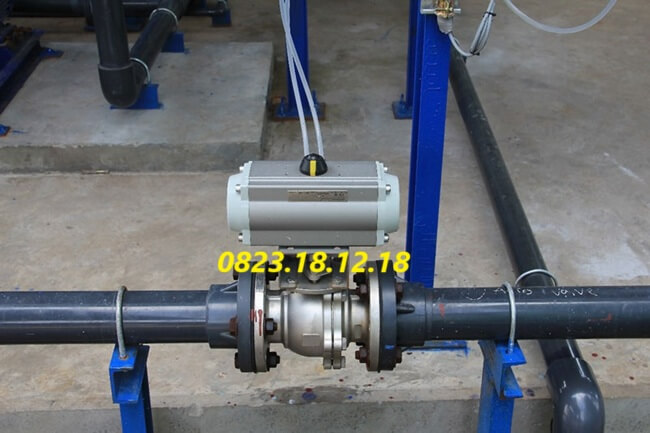

4. Ứng dụng của van bi điều khiển khí nén

Một số ứng dụng thực tế của van bi điều khiển bằng khí nén trong đời sống và công nghiệp:

– Ứng dụng trong hệ thống đóng bao xi măng, bột đá

Van được dùng để điều tiết dòng vật liệu rời (dạng bột hoặc hạt nhỏ) trước khi đóng bao, giúp kiểm soát chính xác lượng vật liệu và rút ngắn thời gian đóng gói.

– Ứng dụng trong chuyền chiết rót nước giải khát, bia, nước tinh khiết

Van giúp kiểm soát lượng chất lỏng đi vào chai/lon ở tốc độ cao. Nhờ khả năng đóng/mở nhanh, nó giúp đồng bộ với dây chuyền tốc độ cao, đảm bảo không bị tràn, không thất thoát.

– Ứng dụng trong hệ thống phối trộn hóa chất

Trong các nhà máy sản xuất chất tẩy rửa, sơn, mỹ phẩm… van bi khí nén được dùng để điều tiết các loại hóa chất từ các bồn chứa vào khu vực pha trộn với độ chính xác cao và vận hành an toàn (do không sử dụng điện trực tiếp).

– Ứng dụng trong hệ thống sục khí xử lý nước thải công nghiệp

Van được dùng để điều tiết lượng khí thổi vào bể hiếu khí hoặc bể chứa, hỗ trợ quá trình vi sinh xử lý nước thải hiệu quả. Van hoạt động liên tục với độ bền cao trong môi trường ẩm và có mùi hóa chất.

– Ứng dụng trong chế biến thức ăn chăn nuôi

Van bi dạng điều khiển khí nén được lắp đặt tại các đường ống dẫn nguyên liệu như bột ngô, bột cá, dầu đậu nành… dùng để định lượng và phân phối nguyên liệu chính xác trong dây chuyền tự động.

– Ứng dụng trong hệ thống sấy và tạo hạt trong dược phẩm

Trong ngành dược, van khí nén giúp kiểm soát luồng khí nóng, dòng dung dịch tạo hạt hoặc hơi nước trong quá trình tạo viên thuốc, đảm bảo độ đồng đều và chất lượng sản phẩm.

– Ứng dụng trong hệ thống đóng mở nắp silo hoặc phễu chứa vật liệu

Tại các nhà máy xi măng, phân bón, thức ăn gia súc… van bi khí nén được dùng để điều khiển đóng/mở van đáy silo, giúp xả vật liệu một cách an toàn, nhanh chóng và không bị kẹt.

– Ứng dụng trong ngành dệt nhuộm

Van điều khiển dòng chảy hóa chất nhuộm, nước nóng hoặc nước lạnh vào bồn nhuộm tự động. Tốc độ phản hồi nhanh giúp quá trình xử lý vải chính xác và tiết kiệm năng lượng.

5. Phân loại van bi điều khiển khí nén

5.1 Phân loại van bi khí nén theo vật liệu chế tạo

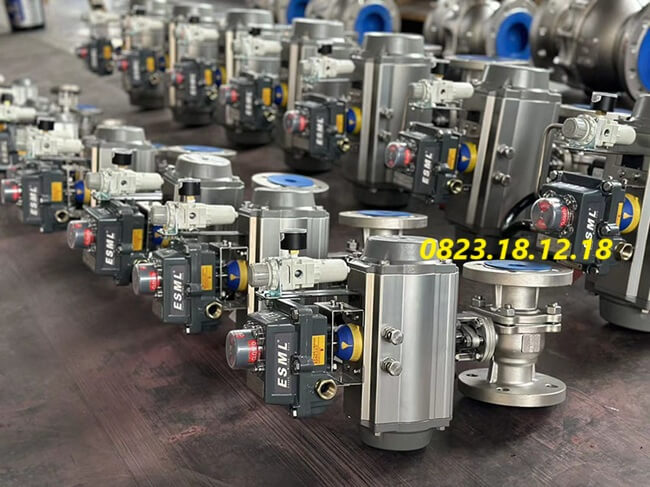

– Van bi khí nén inox: Chịu ăn mòn, dùng cho hóa chất, thực phẩm

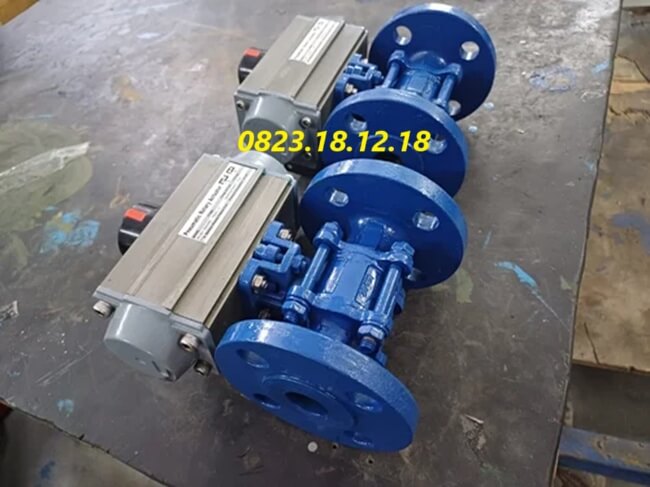

– Van bi khí nén gang: Phổ biến trong cấp thoát nước

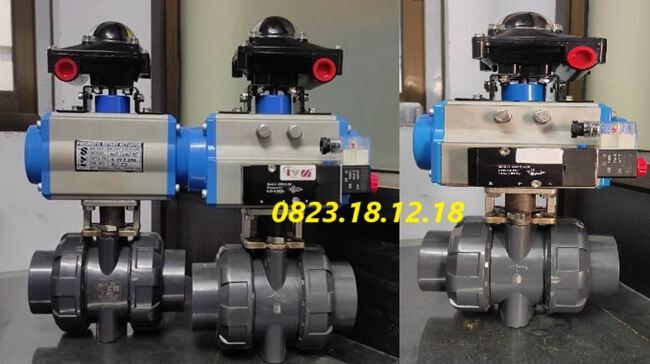

– Van bi khí nén nhựa (PVC, UPVC): Dùng cho hệ thống nước sạch, giá rẻ

5.2 Phân loại van bi khí nén theo cơ chế điều khiển

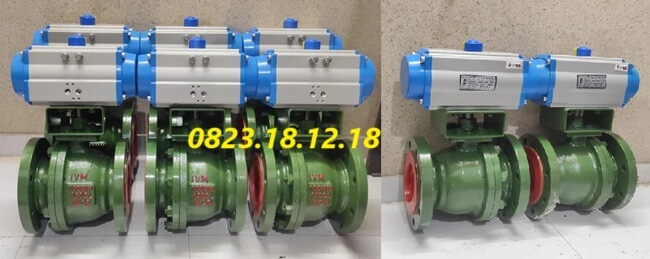

– Van bi khí nén ON/OFF: Đóng mở hoàn toàn bằng khí nén, thích hợp cho các hệ thống điều khiển đơn giản.

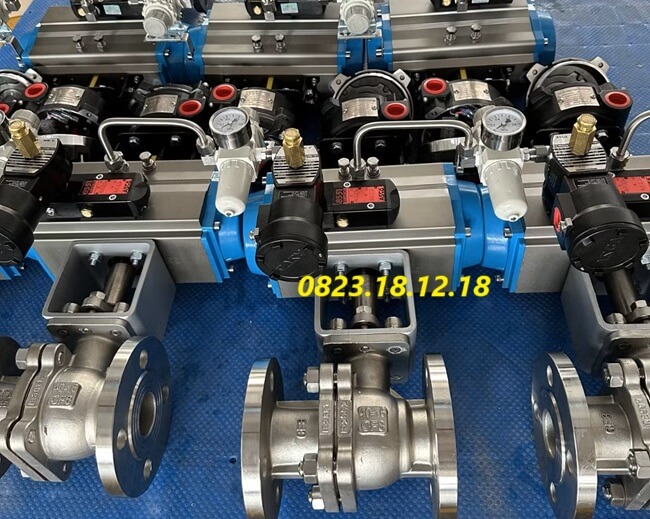

– Van bi khí nén tuyến tính: Điều chỉnh lưu lượng theo tín hiệu tuyến tính, phù hợp ứng dụng cần kiểm soát chính xác.

5.3 Phân loại van bi khí nén theo dạng kết nối

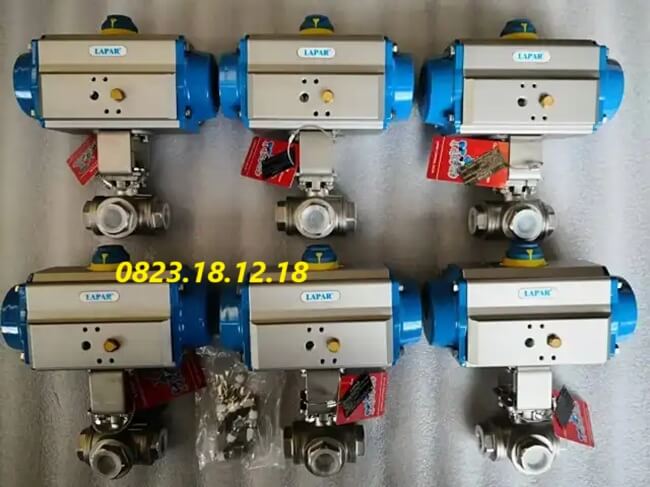

– Van bi khí nén nối ren: Dễ lắp đặt, phù hợp hệ thống nhỏ và áp suất vừa.

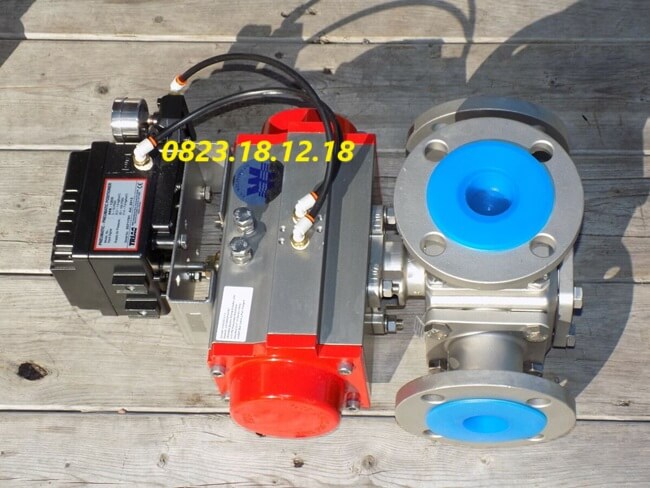

– Van bi khí nén mặt bích: Kết nối chắc chắn, dùng trong hệ thống công nghiệp lớn và áp lực cao.

5.4 Phân loại van bi khí nén theo xuất xứ

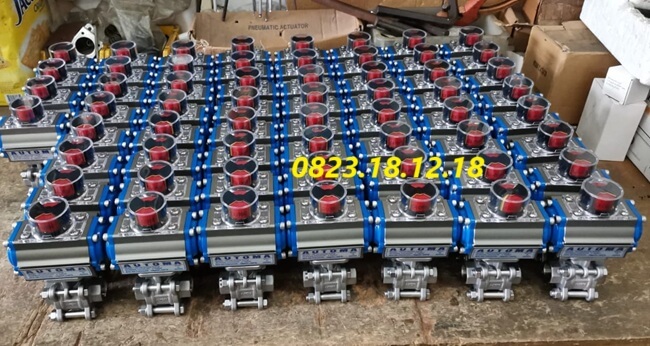

– Van bi dạng khí nén Hàn Quốc: Thiết kế chắc chắn, hiệu suất cao, thích hợp cho dây chuyền sản xuất tự động.

– Van bi dạng khí nén Trung Quốc: Chi phí đầu tư thấp, đáp ứng nhu cầu sử dụng phổ thông.

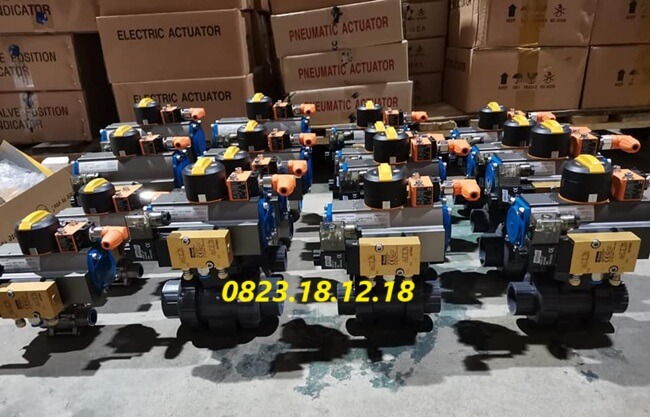

– Van bi dạng khí nén Đài Loan: Cân bằng tốt giữa chất lượng và giá thành, dễ bảo trì, dễ thay thế.

– Van bi dạng khí nén Nhật Bản: Hoạt động mượt mà, độ chính xác cao, phù hợp môi trường yêu cầu kỹ thuật nghiêm ngặt.

6. Bảng giá van bi điều khiển khí nén mới nhất 2025

Sau đây là bảng báo giá các loại van bi khí nén chi tiết được cập nhật mới nhất tháng 4 năm 2025:

Lưu ý: Giá có thể thay đổi theo nhà sản xuất, thương hiệu, thời điểm.

7. Câu hỏi thường gặp về van bi điều khiển khí nén

– Khi nào cần bảo trì van bi điều khiển khí nén?

Thông thường nên kiểm tra định kỳ 6 tháng/lần: kiểm tra gioăng, trục van, bộ truyền động khí nén và đường khí. Nếu vận hành trong môi trường nhiều bụi, hóa chất hoặc ẩm ướt, nên kiểm tra thường xuyên hơn.

– Nên chọn van bi điều khiển khí nén của hãng nào tốt?

Tùy ngân sách và nhu cầu sử dụng, có thể chọn các thương hiệu phổ biến như: Kosaplus, Haitima, YPC, OMAL, Kitz, Asahi, OEM…

– Van bi điều khiển khí nén bị kẹt hoặc không đóng/mở được thì xử lý sao?

Nguyên nhân có thể do: thiếu khí nén, bộ truyền động hỏng, trục van kẹt do cặn bẩn. Cần kiểm tra nguồn cấp khí, làm sạch van, hoặc thay thế bộ phận bị hư hỏng. Nếu cần, có thể chuyển sang vận hành bằng tay (nếu có tay quay dự phòng).
