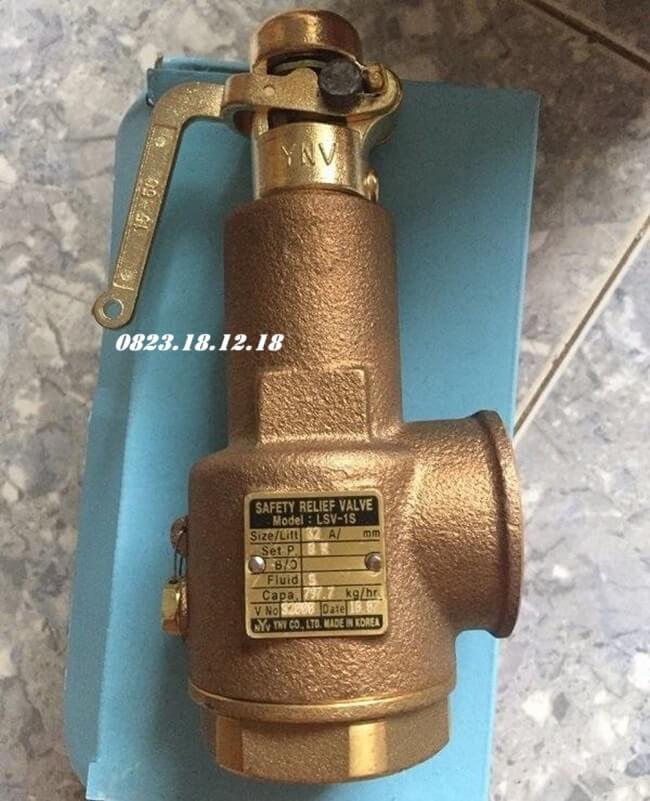

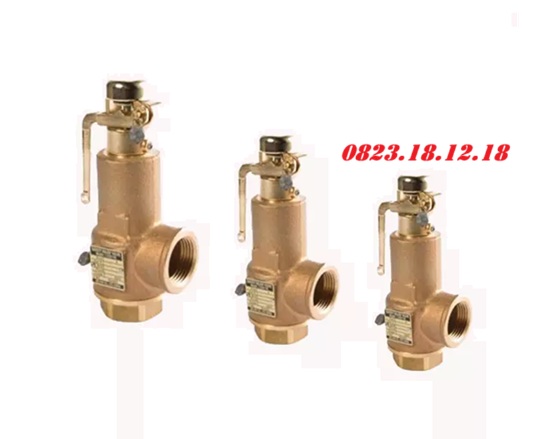

Van an toàn hơi nóng là thiết bị được lắp đặt trong hệ thống dẫn hơi hoặc nồi hơi, có nhiệm vụ xả hơi nóng ra ngoài khi áp suất trong hệ thống vượt quá ngưỡng an toàn. Đây là một cơ chế bảo vệ tự động, giúp ngăn ngừa nguy cơ nổ do áp suất tăng cao bất thường, đảm bảo an toàn cho thiết bị và con người.

Van an toàn dùng cho hơi nóng hoạt động theo nguyên tắc đóng mở tự động: khi áp suất đạt đến mức thiết lập, lò xo bên trong van bị nén và làm cho van mở để xả bớt hơi. Khi áp suất trở về mức bình thường, van sẽ tự động đóng lại để ngăn ngừa thất thoát hơi. Thiết bị này thường được sử dụng trong các nhà máy công nghiệp, hệ thống nồi hơi, và các quy trình liên quan đến hơi nóng nhằm đảm bảo vận hành an toàn và ổn định.

Công Ty TNHH THIẾT BỊ ĐIỆN TS hiện nay đang cung cấp các dòng sản phẩm van an toàn hơi nóng đầy đủ các kích thước lớn nhỏ với nhiệt độ hoạt động lên tới 550 độ C; được nhập khẩu trực tiếp từ Đài Loan, Hàn Quốc, Trung Quốc…; cam kết hàng chính hãng 100%, thời gian bảo hành lên tới 12 tháng.

II. Thông số kỹ thuật của van an toàn hơi nóng

Thông số kỹ thuật:

Kích thước: DN15 – DN200
Áp suất làm việc: 1 bar – 63 bar
Nhiệt độ làm việc: -20°C đến 550°C
Vật liệu chế tạo thân van: Thép không gỉ (Inox), gang, thép carbon, đồng thau,..
Lò xo: Thép hợp kim có khả năng chịu nhiệt và áp lực cao.
Kiểu kết nối: nối ren, nối bích
Mặt bích theo các tiêu chuẩn: DIN, ANSI, JIS, BS.
Áp suất cài đặt: có thể tùy chỉnh 0.5 – 16bar
Loại van an toàn: có tay giật, không tay giật
Mặt bích theo các tiêu chuẩn: DIN, ANSI, JIS, BS.
Xuất xứ: Korea, China, Taiwan…
Bảo hành 12 tháng, Đầy đủ CO CQ

III. Cấu tạo và nguyên lý hoạt động của van an toàn hơi nóng

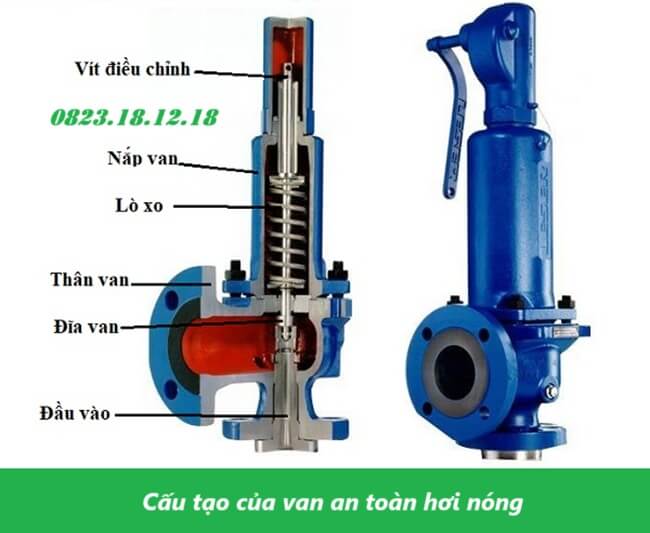

1. Cấu tạo của van an toàn hơi nóng

Cấu tạo cơ bản của van an toàn dùng cho hơi nóng bao gồm các thành phần chính sau:

Thân van: là bộ phận bao bọc bên ngoài và tạo đường dẫn cho dòng hơi khi xả ra. Thân van thường được chế tạo từ các vật liệu chịu nhiệt và chịu áp lực cao như gang, thép không gỉ hoặc đồng. Đây là phần quan trọng để đảm bảo độ bền, khả năng chịu ăn mòn và chống lại tác động của nhiệt độ cao trong hệ thống hơi.
Đĩa van: là bộ phận thực hiện nhiệm vụ đóng kín cửa xả của van. Khi áp suất trong hệ thống nằm trong giới hạn an toàn, đĩa van sẽ ở trạng thái đóng. Tuy nhiên, khi áp suất vượt quá mức cài đặt, đĩa van sẽ được nhấc lên để xả hơi, giảm áp suất trong hệ thống. Đĩa van thường được làm từ kim loại bền chịu nhiệt để đảm bảo độ bền và độ kín khi hoạt động.
Lò xo: Lò xo là thành phần quyết định ngưỡng áp suất mà van an toàn sẽ mở. Nó được làm từ thép chịu lực, chịu nhiệt, và có độ đàn hồi cao. Lực đàn hồi của lò xo giữ cho đĩa van ở trạng thái đóng khi áp suất bình thường. Khi áp suất bên trong hệ thống vượt quá giá trị cài đặt, lò xo sẽ bị nén, làm cho đĩa van nhấc lên và mở van để xả hơi.
Nắp van: Nắp van là bộ phận bảo vệ các thành phần bên trong van, đặc biệt là lò xo. Nó giúp ngăn hơi nóng và các tạp chất từ bên ngoài xâm nhập vào trong van, đồng thời hỗ trợ việc bảo trì và thay thế lò xo hoặc đĩa van khi cần thiết.
Thanh dẫn hướng: Thanh dẫn hướng giúp đảm bảo chuyển động thẳng đứng của đĩa van khi đóng và mở. Nhờ có thanh dẫn hướng, đĩa van sẽ di chuyển chính xác, không bị lệch hay mắc kẹt, đảm bảo khả năng vận hành ổn định và an toàn của van trong suốt quá trình hoạt động.

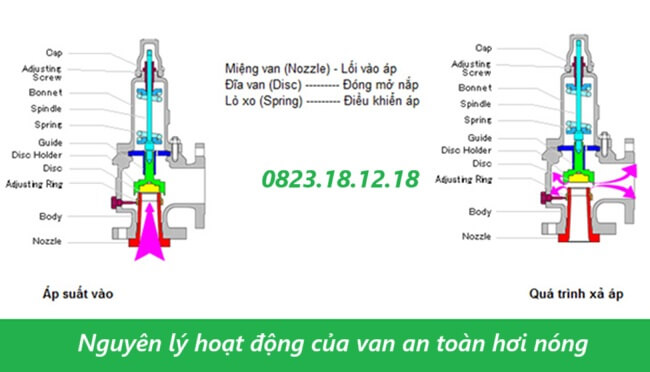

2. Nguyên lý hoạt động của van an toàn hơi nóng

Van an toàn dùng cho hơi nóng hoạt động dựa trên sự chênh lệch áp suất trong hệ thống. Khi áp suất của hơi trong đường ống hoặc nồi hơi đạt đến mức cài đặt, lực áp suất sẽ tác động lên đĩa van, đủ để thắng lực đàn hồi của lò xo. Lúc này, đĩa van sẽ nhấc lên, tạo khe hở để hơi nóng thoát ra ngoài. Hơi nóng được xả ra giúp giảm áp suất trong hệ thống về mức an toàn.

Sau khi áp suất giảm xuống dưới mức cài đặt, lực đàn hồi của lò xo sẽ đẩy đĩa van trở lại vị trí ban đầu, đóng kín cửa van và ngăn không cho hơi tiếp tục thoát ra. Nhờ vậy, van an toàn đảm bảo giữ áp suất trong hệ thống ở mức ổn định, tránh nguy cơ quá áp gây nguy hiểm. Van có thể được điều chỉnh để cài đặt mức áp suất xả mong muốn bằng cách thay đổi độ nén của lò xo thông qua vít điều chỉnh.

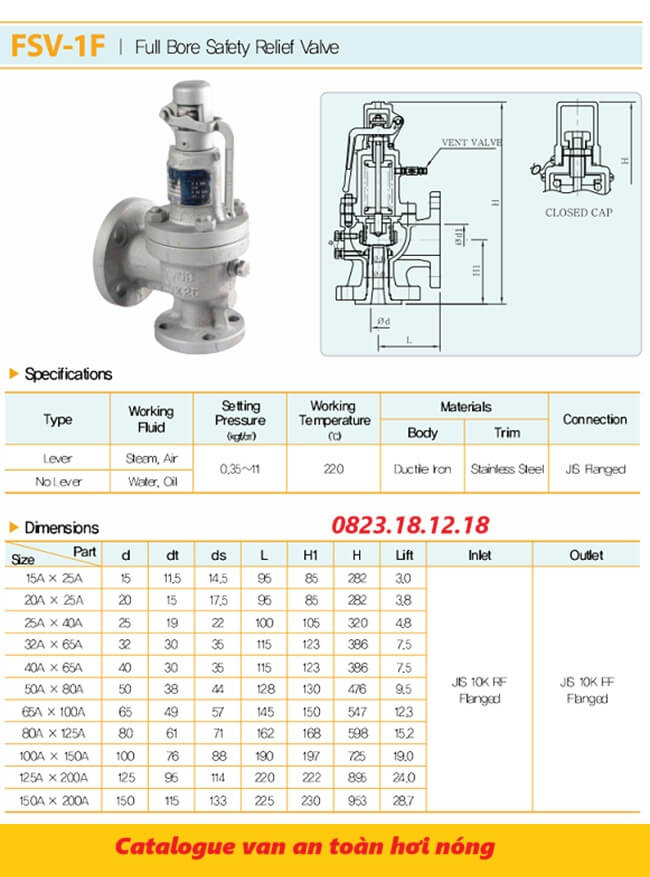

IV. Catalogue van an toàn hơi nóng

V. Các loại van an toàn hơi nóng phổ biến

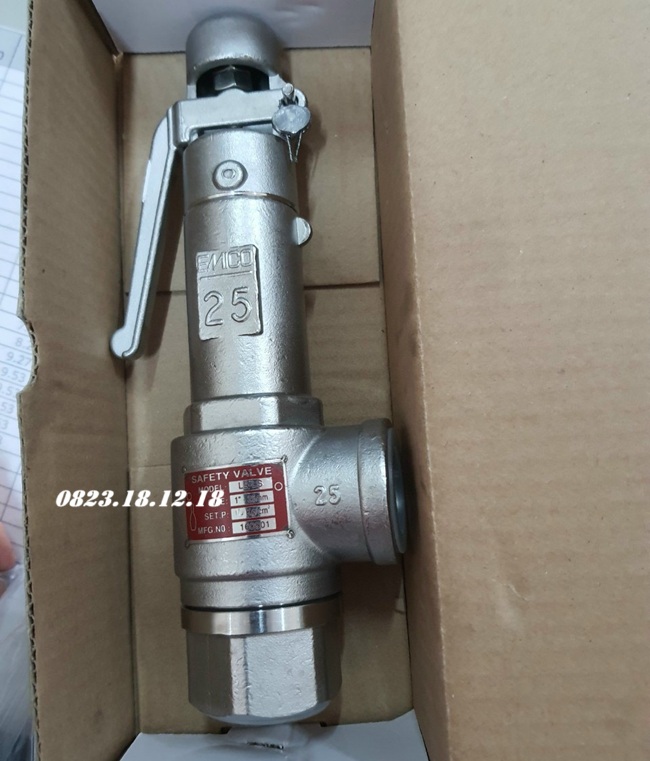

1. Van an toàn hơi nóng bằng inox

Thông số kỹ thuật:

Kích thước van: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN150
Vật liệu chế tạo thân van: Thép không gỉ (Inox 304, Inox 316)
Đĩa van: Thép không gỉ (Inox 304, Inox 316) hoặc phủ PTFE để đảm bảo độ kín, hạn chế rò rỉ.
Lò xo: Thép hợp kim chịu nhiệt, chịu lực.
Áp suất tối đa: 10 bar, 16 bar, 25 bar, 40 bar
Áp suất mở: 0.5 bar – 40 bar.
Nhiệt độ tối đa: 300°C – 500°C
Kết nối: Mặt bích (flange) hoặc ren (screw thread).
Tiêu chuẩn mặt bích: JIS 10K, ANSI Class 150/300, DIN PN16, BS 4504
Phương thức hoạt động: Cơ chế lò xo nén trực tiếp
Phương thức xả: Xả thẳng hoặc xả qua nắp chụp.
Xuất xứ: Korea, China, Taiwan…
Bảo hành 12 tháng, Đầy đủ CO CQ

2. Van an toàn hơi nóng bằng gang

Thông số kỹ thuật:

Kích thước phổ biến: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100
Vật liệu chế tạo thân van: Gang chịu nhiệt (thường là gang xám hoặc gang dẻo)
Đĩa van: Thép không gỉ (Inox) để đảm bảo độ kín và khả năng chịu mài mòn, chịu nhiệt tốt
Lò xo: Thép hợp kim chịu lực, chịu nhiệt
Áp suất làm việc: 10 bar, 16 bar, 25 bar
Áp suất mở (Set pressure): Có thể điều chỉnh từ 0.5 bar – 25 bar
Nhiệt độ tối đa: 200°C – 400°C
Kết nối: Mặt bích theo tiêu chuẩn quốc tế (JIS 10K, ANSI, DIN) hoặc ren trong (BSP/NPT)
Dạng hoạt động: Van an toàn lò xo trực tiếp
Phương thức xả: Xả thẳng hoặc xả có nắp chụp
Xuất xứ: Korea, China, Taiwan…
Bảo hành 12 tháng, Đầy đủ CO CQ

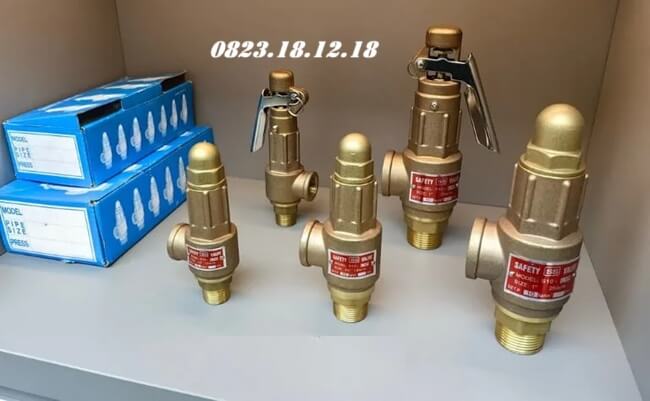

3. Van an toàn hơi nóng bằng đồng

Thông số kỹ thuật:

Kích thước van: DN15, DN20, DN25, DN32, DN40, DN50
Thân van: Đồng thau (Brass) hoặc hợp kim đồng cao cấp.
Đĩa van: Đồng thau hoặc thép không gỉ (Inox 304/316) để tăng độ kín, chịu mài mòn.
Lò xo: Thép hợp kim chịu nhiệt, chịu lực tốt.
Nắp van: Đồng hoặc hợp kim đồng.
Áp suất làm việc: 10 bar, 16 bar, 20 bar
Nhiệt độ tối đa: 185°C – 250°C
Kiểu kết nối: Chủ yếu là kết nối ren trong (BSP/NPT), mặt bích.
Cơ chế hoạt động: Lò xo nén trực tiếp (Spring-loaded).
Phương thức xả: Xả thẳng hoặc xả qua nắp chụp
Xuất xứ: Hàn Quốc, Trung Quốc, Nhật Bản, Đài Loan…
Bảo hành 12 tháng, Đầy đủ CO CQ

4. Van an toàn hơi nóng bằng thép

Thông số kỹ thuật:

Kích thước phổ biến: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN150, DN200
Thân van: Thép carbon, thép WCB hoặc thép không gỉ (Inox 304, Inox 316).
Đĩa van: Thép không gỉ (Inox) hoặc thép hợp kim
Lò xo: Thép hợp kim chịu lực, chịu nhiệt.
Nắp van: Thép carbon hoặc thép không gỉ.
Áp suất: 16 bar, 25 bar, 40 bar, 63 bar
Nhiệt độ tối đa: 400°C – 550°C
Kết nối: Mặt bích hoặc ren trong
Tiêu chuẩn mặt bích: JIS 10K, ANSI Class 150/300/600, DIN PN16, PN25, PN40
Xuất xứ: Hàn Quốc, Trung Quốc, Nhật Bản, Đài Loan…
Bảo hành 12 tháng, Đầy đủ CO CQ

5. Van an toàn hơi nóng nắp chụp

Thông số kỹ thuật:

Kích thước phổ biến: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN150.
Thân van: Gang cầu, thép carbon, hoặc thép không gỉ (Inox 304, 316).
Đĩa van: Thép không gỉ (Inox 304, 316)
Lò xo: Thép hợp kim chịu lực, chịu nhiệt.
Nắp chụp: Gang, thép hoặc inox.
Áp suất: 10 bar, 16 bar, 25 bar, 40 bar, 63 bar
Nhiệt độ tối đa: 200°C – 500°C
Kiểu kết nối: mặt bích, ren trong
Tiêu chuẩn kết nối mặt bích: JIS 10K, ANSI Class 150/300/600, DIN PN16, PN25, PN40
Cơ chế hoạt động: lò xo nén trực tiếp
Phương thức xả: Xả qua nắp chụp, giúp hơi nóng thoát an toàn, không ảnh hưởng đến người vận hành.
Xuất xứ: Korea, China, Taiwan…
Bảo hành 12 tháng, Đầy đủ CO CQ

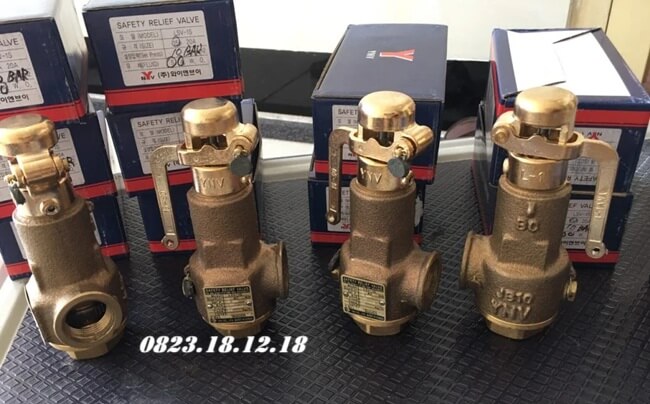

6. Van an toàn hơi nóng tay giật

Thông số kỹ thuật:

Kích thước phổ biến: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100.
Thân van: Gang cầu, thép carbon, đồng thau, thép không gỉ (Inox 304, Inox 316).
Đĩa van: Thép không gỉ (Inox 304/316)
Lò xo: Thép hợp kim chịu lực và chịu nhiệt.
Cần giật (tay giật): Gang, thép, hoặc inox.
Áp suất làm việc: 10 bar, 16 bar, 25 bar, 40 bar
Nhiệt độ tối đa: 400°C
Kiểu kết nối: Mặt bích hoặc ren.
Xuất xứ: Korea, China, Taiwan…
Bảo hành 12 tháng, Đầy đủ CO CQ

VI. Lợi ích mà van an toàn hơi nóng mang lại

Van an toàn dùng cho hơi nóng đóng vai trò rất quan trọng trong các hệ thống hơi công nghiệp như lò hơi, bồn chứa áp suất, đường ống hơi nóng… bởi những lợi ích mà van an toàn hơi nóng mang lại:

Lợi ích ngăn ngừa sự cố quá áp: Khi áp suất trong hệ thống vượt quá mức cho phép, van an toàn sẽ tự động mở để xả bớt hơi, giảm áp suất xuống mức an toàn, từ đó tránh nguy cơ nổ bồn chứa, lò hơi hoặc đường ống.
Lợi ích tăng tuổi thọ thiết bị: Việc duy trì áp suất ổn định giúp giảm thiểu áp lực không cần thiết lên các thiết bị, kéo dài tuổi thọ cho hệ thống.
Lợi ích tránh tai nạn lao động: Khi hệ thống hoạt động ổn định, tình trạng quá áp được kiểm soát, sẽ giảm thiểu nguy cơ gây cháy nổ, hạn chế tối đa tai nạn cho người vận hành.
Lợi ích xả hơi an toàn: Loại van an toàn có nắp chụp hoặc tay giật giúp hơi nóng thoát ra ngoài theo hướng an toàn, không gây nguy hiểm cho người đứng gần.
Lợi ích ngăn ngừa gián đoạn sản xuất: Hệ thống hơi vận hành ổn định với áp suất luôn nằm trong giới hạn an toàn, giúp quy trình sản xuất liên tục mà không gặp sự cố.
Lợi ích giảm thiểu chi phí bảo trì: Tránh tình trạng quá áp sẽ giúp hạn chế hỏng hóc thiết bị, giảm chi phí sửa chữa và bảo trì hệ thống.
Tuân thủ các quy định an toàn áp lực: Trong nhiều ngành công nghiệp, việc lắp đặt van an toàn là bắt buộc để đáp ứng các tiêu chuẩn về an toàn như ASME, JIS, DIN… Điều này giúp doanh nghiệp tránh vi phạm các quy định pháp lý.
Dễ vận hành: Van có thể tự động hoạt động khi áp suất vượt ngưỡng cài đặt mà không cần sự can thiệp của con người.
Tay giật hỗ trợ kiểm tra thủ công: Loại van an toàn tay giật cho phép người vận hành dễ dàng kiểm tra tình trạng hoạt động của van bất kỳ lúc nào, giúp đảm bảo rằng van luôn sẵn sàng hoạt động khi cần thiết.

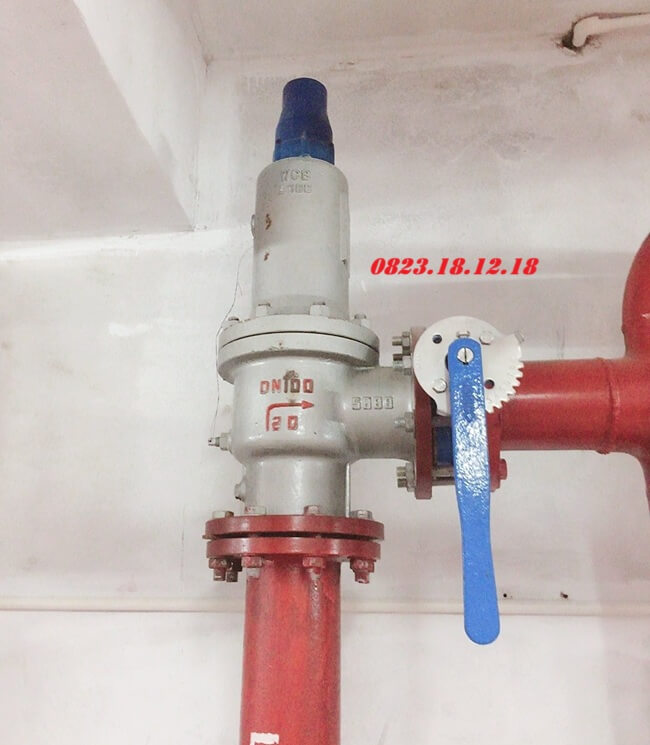

VII. Ứng dụng của van an toàn hơi nóng

Ứng dụng thực tế của van an toàn dùng hơi nóng:

Ứng dụng trong lò hơi (nồi hơi): Lò hơi là thiết bị tạo ra hơi nóng áp suất cao được sử dụng cho nhiều mục đích khác nhau trong các nhà máy công nghiệp. Van an toàn dùng cho hơi nóng có nhiệm vụ xả áp khi áp suất trong lò hơi vượt ngưỡng cài đặt, ngăn ngừa tình trạng quá áp gây nguy cơ nổ lò. Van an toàn được ứng dụng rộng rãi trong các nhà máy nhiệt điện, nhà máy hóa chất, dệt may, thực phẩm, và sản xuất bia, rượu.
Ứng dụng trong hệ thống bồn chứa áp lực: Trong các hệ thống bồn chứa hơi nóng hoặc khí nén, áp suất có thể tăng cao đột ngột do quá trình sản xuất. Việc lắp đặt van an toàn dùng cho hơi nóng sẽ giúp xả bớt áp lực, bảo vệ bồn chứa khỏi sự cố nguy hiểm như nổ bồn hay biến dạng bồn. Loại van này được sử dụng trong các nhà máy sản xuất khí công nghiệp, khí nén hoặc các bồn chứa hóa chất.
Ứng dụng trong hệ thống đường ống dẫn hơi nóng và khí nén: được sử dụng trong hệ thống đường ống dẫn hơi nóng hoặc khí nén nhằm kiểm soát áp suất và tránh tình trạng quá áp tại các điểm kết nối hoặc đoạn ống. Nhờ van an toàn, hệ thống luôn vận hành ổn định và an toàn trong các nhà máy sản xuất công nghiệp, đặc biệt là sản xuất thép, xi măng và năng lượng.
Ứng dụng trong hệ thống trao đổi nhiệt: Hơi nóng được sử dụng để trao đổi nhiệt trong các hệ thống gia nhiệt. Van an toàn giúp bảo vệ bộ trao đổi nhiệt khỏi sự cố do quá áp, đảm bảo quá trình vận hành diễn ra ổn định và an toàn. Các ứng dụng cụ thể của van an toàn trong hệ thống trao đổi nhiệt có thể kể đến như chế biến thực phẩm, dược phẩm, sản xuất hóa chất và dầu khí.
Ứng dụng trong ngành công nghiệp hóa chất và dầu khí: Trong các nhà máy hóa chất, lọc dầu, hơi nóng được sử dụng để gia nhiệt và vận hành các thiết bị phản ứng. Van an toàn hơi nóng giúp kiểm soát áp suất bên trong hệ thống phản ứng, bồn chứa, hoặc đường ống, từ đó ngăn ngừa sự cố nguy hiểm do quá áp.
Ứng dụng trong ngành dệt may, sản xuất giấy và chế biến thực phẩm: được lắp đặt trong các thiết bị sấy, hấp hoặc thanh trùng nhằm duy trì áp suất ổn định, đảm bảo an toàn cho thiết bị trong quá trình sản xuất. Các nhà máy dệt may sử dụng hơi nóng để sấy và nhuộm vải, nhà máy giấy dùng hơi nóng để sấy giấy, còn ngành thực phẩm và đồ uống sử dụng hơi nóng trong quá trình thanh trùng và sấy thực phẩm.
Ứng dụng trong hệ thống cấp hơi cho thiết bị gia nhiệt: giúp bảo vệ các thiết bị gia nhiệt, chẳng hạn như bồn chứa hoặc hệ thống nấu công nghiệp, khỏi tình trạng quá áp do nhiệt độ và áp suất tăng cao.
Ứng dụng trong ngành năng lượng – Nhà máy nhiệt điện: Trong các nhà máy nhiệt điện, hơi nóng được dùng để quay tuabin và sản xuất điện năng. Van an toàn hơi nóng giúp bảo vệ lò hơi, tuabin và các thiết bị trao đổi nhiệt khỏi nguy cơ quá áp, đảm bảo hệ thống hoạt động an toàn và hiệu quả.

VIII. Báo giá giá sản phẩm van an toàn hơi nóng

Công ty THIẾT BỊ ĐIỆN TS là đơn vị uy tín trong lĩnh vực cung cấp van công nghiệp, đặc biệt là các loại van an toàn hơi nóng được sử dụng rộng rãi trong hệ thống lò hơi, bồn chứa, đường ống dẫn hơi nóng và các thiết bị chịu áp lực cao. Chúng tôi luôn nỗ lực mang đến cho khách hàng những sản phẩm đạt chuẩn quốc tế như BS, JIS, DIN, ANSI, có độ bền cao, khả năng chịu nhiệt tốt, giúp bảo vệ hệ thống và đảm bảo an toàn trong quá trình vận hành.

Công ty chúng tôi cung cấp đa dạng các loại van an toàn dùng cho hơi nóng với các tùy chọn về chất liệu (gang, inox, đồng, thép), kiểu kết nối (mặt bích, ren) và dải áp suất, phù hợp với từng nhu cầu cụ thể. Giá cụ thể có thể thay đổi tùy vào kích thước, chất liệu và tiêu chuẩn kết nối. Quý khách hàng vui lòng liên hệ trực tiếp qua HL 0823.18.12.18 để nhận báo giá chi tiết và ưu đãi tốt nhất.
