Sơ Đồ Đấu Dây Van Điện Từ Chuẩn – Hướng Dẫn Kết Nối Nguồn 220V & 24V

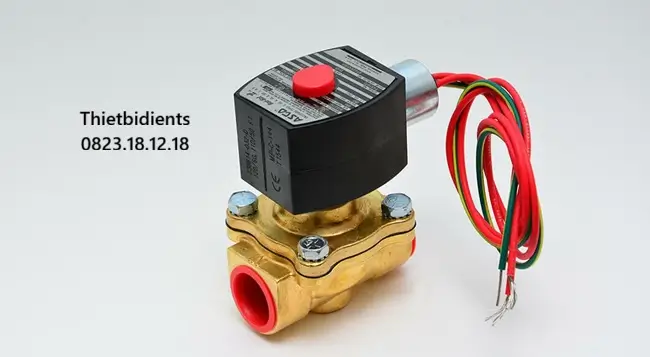

I. Tổng quan về van điện từ và tầm quan trọng của sơ đồ đấu dây

Van điện từ (Solenoid Valve) là thiết bị điều khiển dòng chảy của chất lỏng hoặc khí nén bằng lực điện từ. Cấu tạo chính gồm cuộn coil điện từ, lõi từ (piston) và thân van. Khi cấp điện, cuộn dây sinh ra từ trường kéo piston, mở hoặc đóng dòng chảy.

Trong quá trình vận hành, một trong những vấn đề mà kỹ sư, thợ kỹ thuật và cả người dùng phổ thông thường gặp là đấu dây sai chuẩn. Chỉ cần một sai sót nhỏ trong sơ đồ đấu dây cũng có thể dẫn đến:

• Cuộn coil cháy hỏng, phải thay mới.
• Van hoạt động sai chế độ (đáng lẽ mở lại đóng, hoặc không hoạt động).
• Tiềm ẩn rủi ro an toàn điện, đặc biệt ở môi trường gas, xăng dầu, hóa chất.

Do đó, việc nắm rõ sơ đồ đấu dây van điện từ chuẩn cho nguồn 220V và 24V là yêu cầu bắt buộc để hệ thống hoạt động ổn định, bền bỉ, an toàn.

II. Các loại nguồn cấp cho van điện từ: 220V và 24V

Van điện từ trên thị trường được thiết kế phù hợp với nhiều điện áp khác nhau, nhưng phổ biến nhất là 220V AC và 24V (AC hoặc DC). Mỗi loại nguồn điện có đặc điểm riêng, ảnh hưởng trực tiếp đến cách đấu dây:

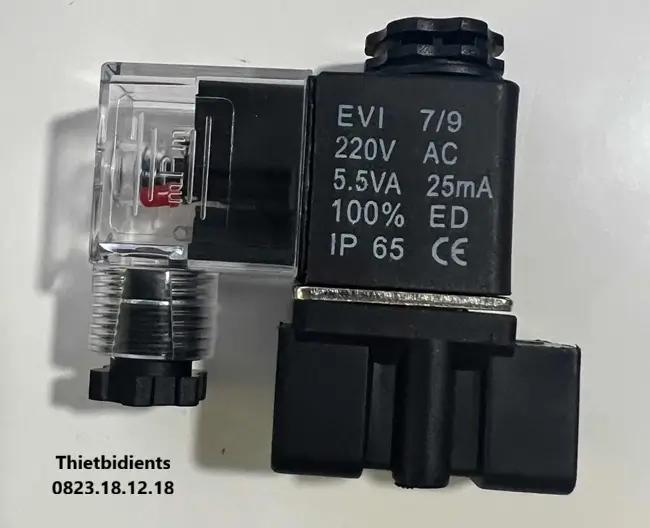

1. Van điện từ 220V AC

• Sử dụng trực tiếp điện lưới dân dụng hoặc công nghiệp.
• Phù hợp cho các hệ thống cố định: cấp nước, hệ thống gas công nghiệp, đường ống xăng dầu.
• Ưu điểm: dễ kết nối, không cần bộ chuyển đổi điện áp.
• Nhược điểm: dễ gây giật điện nếu đấu sai, cần cách điện và nối đất chuẩn.

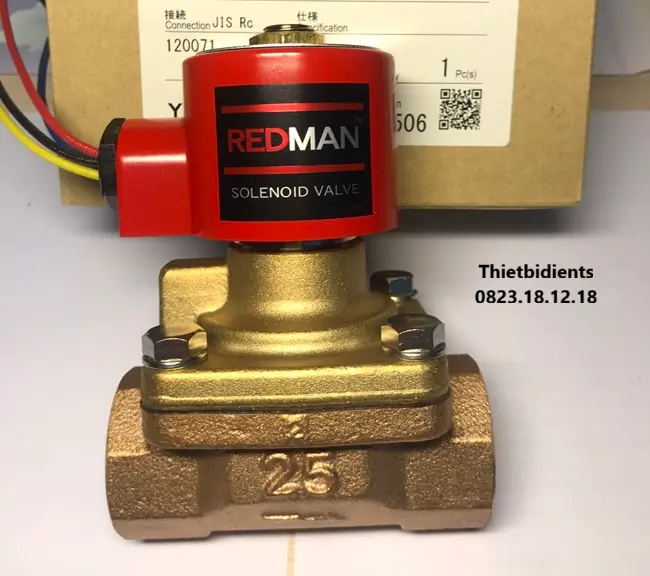

2. Van điện từ 24V (AC/DC)

• Thường dùng trong các hệ thống yêu cầu an toàn cao (xăng dầu, gas, phòng thí nghiệm).
• Cần thêm bộ biến áp hoặc nguồn DC adapter để chuyển từ 220V xuống 24V.
• Ưu điểm: an toàn hơn, tránh rủi ro điện giật, đặc biệt trong môi trường dễ cháy nổ.
• Nhược điểm: yêu cầu đầu tư thêm nguồn cấp.

Việc phân biệt nguồn 220V và 24V là bước đầu tiên trước khi đấu dây. Nhiều trường hợp coil van bị cháy chỉ vì nhầm nguồn cấp.

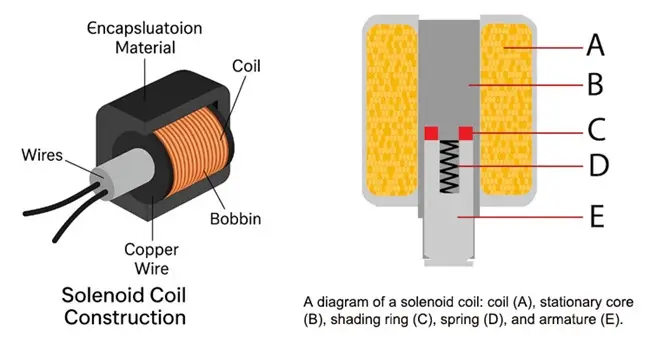

III. Cấu tạo cuộn coil điện từ và nguyên lý kết nối dây điện

Để hiểu rõ sơ đồ đấu dây, cần nắm được cấu tạo cơ bản của cuộn coil điện từ trong van:

• Cuộn dây đồng: tạo từ trường khi cấp điện.
• Lõi sắt từ (piston): di chuyển theo lực hút từ trường để đóng/mở van.
• Đầu dây điện/Chân cắm: nơi kết nối nguồn điện vào coil.
• Vỏ bảo vệ: chống nước, bụi, có loại chuẩn IP65, IP67.

Nguyên tắc chung khi kết nối dây điện:

• Với cuộn coil AC (220V hoặc 24V AC): không phân cực, tức là dây pha – dây trung tính cắm ngược cũng hoạt động bình thường.
• Với cuộn coil DC (24V DC): bắt buộc phải đúng cực (+ và -). Nếu đấu ngược, van không hoạt động hoặc gây hỏng cuộn coil.

Điều này lý giải tại sao khi xem sơ đồ đấu dây, bạn sẽ thấy cuộn DC luôn có ký hiệu cực tính, còn cuộn AC thì không.

IV. Sơ đồ đấu dây van điện từ 220V chuẩn

Trong thực tế, sơ đồ đấu dây van điện từ 220V khá đơn giản nhưng đòi hỏi tuân thủ an toàn điện.

Cách đấu dây cơ bản

• Dây pha (L): đấu vào một chân coil.
• Dây trung tính (N): đấu vào chân coil còn lại.
• Dây tiếp địa (PE): nối vào vỏ coil (nếu có ký hiệu nối đất).

Lưu ý khi đấu dây 220V

• Dùng dây điện chịu tải, tiết diện ≥ 1.0 mm².
• Sử dụng cầu dao hoặc aptomat riêng để dễ ngắt khi bảo trì.
• Nếu van đặt trong môi trường ẩm ướt, cần dùng hộp nối chống nước.
• Không để dây điện bị hở hoặc chạm vỏ kim loại.

Ví dụ ứng dụng:

• Hệ thống cấp nước cho nhà máy.
• Đường ống dẫn khí nén trong xưởng sản xuất.
• Hệ thống gas công nghiệp (với van điện từ chuyên dụng chống cháy nổ).

V. Sơ đồ đấu dây van điện từ 24V (AC/DC)

Van điện từ 24V thường được chọn trong môi trường có yêu cầu an toàn cao.

Đấu dây với nguồn 24V AC

• Dây 24V~ (pha) → đấu vào chân coil.
• Dây 24V~ (trung tính) → đấu vào chân còn lại.
• Không yêu cầu phân cực.

Đấu dây với nguồn 24V DC

• Dây dương (+24V) → đấu vào chân “+” của coil.
• Dây âm (-24V) → đấu vào chân “-” của coil.
• Nếu đấu ngược: van không chạy, có thể sinh nhiệt gây hỏng coil.

Ứng dụng phổ biến

• Bồn chứa xăng dầu: dùng van 24V DC để giảm rủi ro cháy nổ.
• Hệ thống gas dân dụng và công nghiệp.
• Máy móc phòng thí nghiệm.

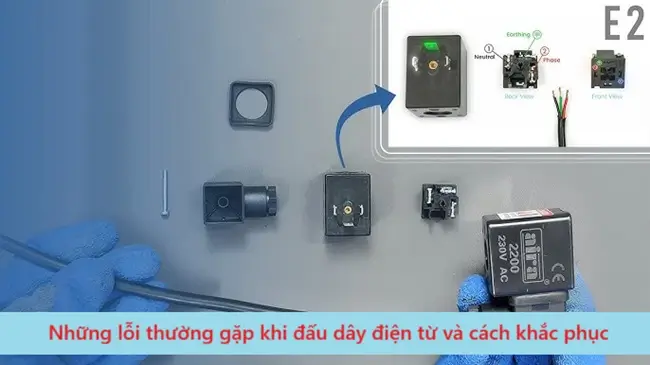

VI. Những lỗi thường gặp khi đấu dây điện từ và cách khắc phục

Trong thực tế thi công, rất nhiều kỹ thuật viên gặp lỗi do sơ ý hoặc chưa nắm rõ sơ đồ đấu dây. Các lỗi phổ biến gồm:

• Cấp nhầm nguồn 220V vào coil 24V → cháy coil ngay lập tức.
• Đấu sai cực tính ở coil DC → van không hoạt động.
• Không nối đất (PE) ở cuộn 220V → dễ rò điện, nguy hiểm cho người sử dụng.
• Dây dẫn quá nhỏ, đi xa, sụt áp → van mở không hết, gây tắc nghẽn dòng chảy.
• Đấu nhiều van chung nguồn nhưng không dùng rơ le trung gian → khi chạy nhiều van cùng lúc, dòng tăng cao dễ gây hỏng nguồn.

Cách khắc phục:

• Luôn kiểm tra điện áp coil in trên tem trước khi đấu.
• Dùng đồng hồ đo điện để xác định đúng cực (+/-) trước khi nối dây 24V DC.
• Trang bị aptomat bảo vệ riêng cho từng nhánh van.
• Thực hiện nối đất an toàn theo tiêu chuẩn điện công nghiệp.

VII. Kinh nghiệm chọn mua và lắp đặt van điện từ đúng chuẩn

Ngoài việc nắm sơ đồ đấu dây, để hệ thống vận hành ổn định lâu dài, bạn cần chú ý thêm một số kinh nghiệm:

• Chọn đúng điện áp coil: Nếu hệ thống đã có sẵn nguồn 24V DC, hãy dùng van 24V thay vì 220V.
• Ưu tiên sản phẩm có tiêu chuẩn IP65 trở lên: đảm bảo chống bụi, chống nước.
• Mua hàng có CO-CQ: xác minh nguồn gốc, chất lượng, đặc biệt trong ngành gas, xăng dầu.
• Đặt van ở vị trí khô ráo, dễ thao tác: tránh để nước, dầu chảy trực tiếp vào coil.
• Bảo trì định kỳ: kiểm tra độ kín, vệ sinh lõi piston, đo dòng điện coil để phát hiện bất thường.
