Hướng dẫn lắp đặt và bảo trì đồng hồ đo xăng dầu

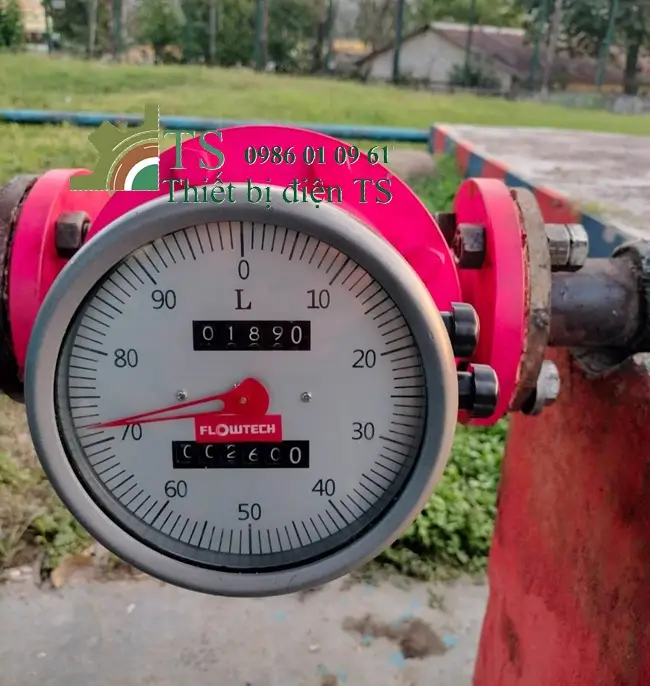

I. Đồng hồ đo xăng dầu là gì?

Đồng hồ đo xăng dầu là thiết bị đo lường thể tích chất lỏng chuyên dụng, được lắp đặt trực tiếp trên hệ thống đường ống cấp phát hoặc tích hợp trong các bộ kit bơm nhiên liệu nhằm đo đếm và kiểm soát chính xác lượng xăng, dầu Diesel, dầu hỏa hoặc dầu nhờn bôi trơn chảy qua. Thiết bị vận hành dựa trên cơ chế đo thể tích dịch chuyển tích cực (sử dụng cặp bánh răng elip, đĩa lắc dao động hoặc cánh gạt buồng đong) hoặc cơ chế cảm ứng vận tốc dòng chảy (cánh quạt tuabin phát xung), chuyển đổi động năng thủy lực thành chuyển động quay của hệ thống con lăn số cơ học hoặc tín hiệu điện tử hiển thị trên màn hình kỹ thuật số.

Khác với các biện pháp đo lường thủ công bằng que thăm bồn hoặc ước lượng bằng mắt thường vốn có độ sai lệch cao, đồng hồ đo xăng dầu duy trì độ chính xác khắt khe với sai số kiểm định tiêu chuẩn dưới 1% đối với dòng cơ và dưới 0.5% đối với dòng điện tử. Mặt hiển thị của thiết bị cung cấp đồng thời thông số của mẻ bơm hiện tại (có thể đưa về số 0 sau mỗi ca cấp phát) và dãy số tích lũy tổng cộng dồn trọn đời thiết bị, tạo cơ sở đối soát minh bạch cho công tác quản trị xuất nhập nhiên liệu.

Trong các trạm cấp phát nhiên liệu nội bộ, xe bồn téc tiếp dầu lưu động, xưởng bảo dưỡng cơ giới và các công trường xây dựng, việc lắp đặt đồng hồ đo xăng dầu đạt chuẩn kỹ thuật đóng vai trò loại bỏ triệt để tình trạng thất thoát vật tư, gian lận số liệu và ngăn ngừa sự cố rò rỉ nhiên liệu gây nguy cơ hỏa hoạn.

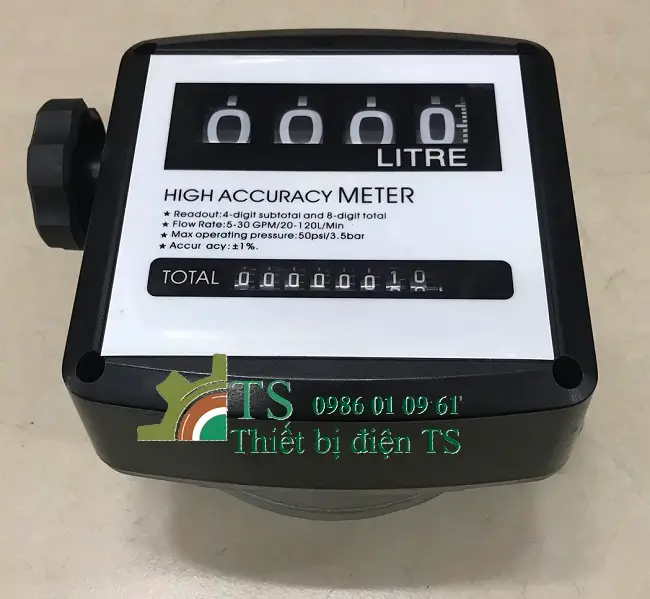

II. Chuẩn bị trước khi lắp đặt đồng hồ đo xăng dầu

Công tác chuẩn bị kỹ lưỡng trước khi thi công giúp ngăn ngừa các sự cố kẹt buồng đo, rách phớt hoặc nứt vỡ thân máy trong quá trình vận hành:

1. Kiểm tra thiết bị và phụ kiện đồng bộ

• Kiểm tra tình trạng ngoại quan: Thân vỏ buồng đo phải nguyên vẹn, lớp sơn tĩnh điện không bị trầy xước, các lỗ ren kết nối sạch sẽ không bị móp méo hay dập ren.

• Kiểm tra chiều dòng chảy: Quan sát mũi tên chỉ hướng dòng chảy được đúc nổi trên thân vỏ kim loại của buồng đo để xác định đúng hướng cấp dòng nhiên liệu.

• Kiểm tra giấy tờ xuất xưởng: Rà soát biên bản kiểm định đo lường, tem niêm phong chì (nếu có) và đối chiếu số seri dập chìm trên thân đồng hồ phải trùng khớp 100% với phiếu bảo hành.

2. Vật tư đường ống và thiết bị phụ trợ

• Cụm lọc tách cặn chuyên dụng: Chuẩn bị cốc lọc chữ Y hoặc bình lọc cặn mắt lưới siêu mịn từ 30 đến 60 micron để lắp đặt ngay trước cửa nạp của đồng hồ.

• Cụm van đóng mở và đường ống nhánh: Chuẩn bị hai van bi chặn ở hai đầu đồng hồ để cô lập khi cần bảo trì, kết hợp làm một đường ống nhánh có van khóa phụ để phục vụ việc xả rửa tuyến ống hoặc thay thế thiết bị mà không làm gián đoạn dòng chảy của trạm.

• Vật liệu làm kín mối nối: Băng keo lụa chịu dầu chuyên dụng hoặc keo khóa ren kỵ khí kháng nhiên liệu. Tuyệt đối không dùng sơn pha dung môi hoặc các loại keo dán thông thường vì sẽ bị dầu hòa tan gây tắc buồng đo.

• Dây tiếp địa xả tĩnh điện: Dây đồng nhiều sợi có tiết diện tối thiểu 2.5 milimét vuông kèm đầu kẹp răng cá sấu bằng đồng phục vụ việc triệt tiêu điện tích ma sát dòng chảy.

3. Dụng cụ cơ khí chuyên dụng

• Chuẩn bị bộ cờ lê lực, mỏ lết răng, kìm nước, tuốc-nơ-vít, thước thủy nivo cân bằng, khăn lau sợi mịn không đổ lông và thiết bị bảo hộ lao động chống cháy nổ.

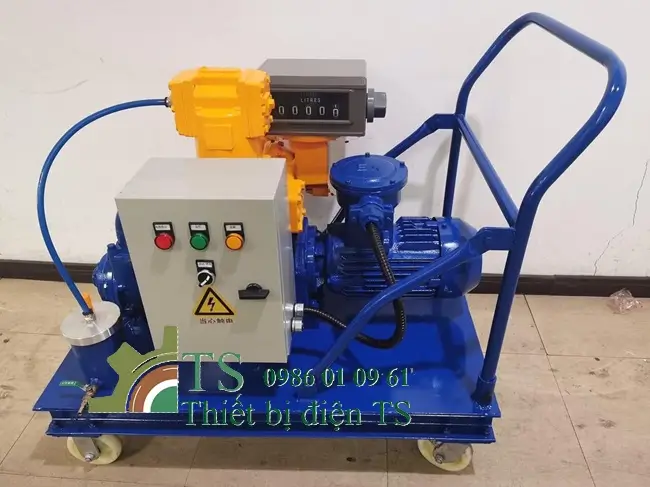

III. Hướng dẫn lắp đặt và bảo trì đồng hồ đo xăng dầu

1. Quy trình lắp đặt đồng hồ đo xăng dầu đúng kỹ thuật

Quá trình lắp ráp đồng hồ vào hệ thống đường ống cấp nạp được thực hiện tuần tự qua 5 bước kỹ thuật chuẩn hóa:

• Bước 1: Súc rửa sạch toàn bộ tuyến ống dẫn: Trước khi gắn đồng hồ vào vị trí, phải tiến hành xả rửa bằng khí nén hoặc bơm tuần hoàn dầu sạch qua đường ống để cuốn trôi toàn bộ xỉ hàn, mạt sắt, cát bụi sinh ra trong quá trình thi công cơ khí. Mạt kim loại sót lại trong đường ống là nguyên nhân hàng đầu gây kẹt cứng và mẻ bánh răng buồng đo ngay trong lần đầu khởi động.

• Bước 2: Lắp đặt cụm lọc cặn phía trước đồng hồ: Bắt buộc bố trí cụm lọc cặn (cốc lọc chữ Y hoặc lọc tinh) ở phía trước cửa vào của đồng hồ theo chiều dòng chảy. Khoảng cách giữa bộ lọc và đồng hồ nên duy trì một đoạn ống thẳng ngắn để dòng chảy ổn định trước khi đi vào buồng đo.

• Bước 3: Lắp đặt thân đồng hồ theo đúng hướng dòng chảy: Đặt đồng hồ vào vị trí sao cho chiều mũi tên đúc nổi trên thân máy trùng khớp với chiều nhiên liệu chảy từ máy bơm ra vòi rót. Đồng hồ phải được lắp sau cửa xả của máy bơm (trên đường ống đẩy áp suất dương) và nằm trước vòi rót cấp phát. Không lắp đồng hồ ở vị trí đỉnh cao nhất của tuyến ống để tránh hiện tượng túi khí tích tụ gây nhảy số khống.

• Bước 4: Xử lý làm kín các mối ren kết nối: Quấn từ 5 đến 7 vòng băng keo lụa chịu dầu theo chiều thuận của đường ren ngoài trên ống kết nối. Dùng hai cờ lê siết lực đều tay (một cờ lê giữ chặt phần giác kim loại trên thân đồng hồ, một cờ lê siết ống nối) nhằm triệt tiêu lực xoắn tác động lên vỏ buồng đo. Tuyệt đối không để mép băng keo thừa thò vào bên trong lòng ống dẫn.

• Bước 5: Kẹp tiếp địa xả tĩnh điện và đấu nối cáp tín hiệu: Bắt chặt đầu cốt dây đồng vào ốc tiếp địa trên thân đồng hồ, đầu kẹp còn lại kẹp chắc vào cọc tiếp địa đất của trạm cấp phát. Nếu sử dụng đồng hồ điện tử xuất xung về tủ điều khiển, tiến hành đấu nối cáp tín hiệu bọc kim chống nhiễu theo đúng sơ đồ của nhà sản xuất.

2. Quy trình bảo trì định kỳ đồng hồ đo xăng dầu

Bảo trì định kỳ theo chu kỳ thời gian và khối lượng chất lỏng giúp thiết bị duy trì độ bền cơ học và kiểm soát sai số ổn định:

• Bảo dưỡng hàng tuần:

  • Kiểm tra trực quan toàn bộ các mối ghép ren và mặt bích kết nối, đảm bảo không có hiện tượng rịn dầu, nhỏ giọt hoặc ẩm ướt xung quanh thân máy.

  • Tháo nắp xả đáy của cốc lọc chữ Y để xả sạch cặn bẩn, mạt rỉ sắt lắng đọng.

  • Kiểm tra độ chắc chắn của kẹp tiếp địa xả tĩnh điện.

• Bảo dưỡng định kỳ hàng tháng:

  • Khóa van chặn, tháo lõi lưới lọc của cốc lọc cặn ra ngoài, dùng bàn chải mềm và dầu Diesel sạch để đánh rửa sạch các màng cặn bám dính trên mắt lưới rồi lắp lại.

  • Đối với dòng đồng hồ cơ: Kiểm tra núm xoay trả số mẻ về mức 0, đảm bảo chuyển động xoay êm nhẹ, con lăn nhảy số dứt khoát và không bị kẹt lẫy.

  • Đối với dòng đồng hồ điện tử: Quan sát biểu tượng dung lượng pin trên màn hình tinh thể lỏng; nếu pin báo yếu cần lên lịch thay mới ngay lập tức.

• Bảo dưỡng chuyên sâu định kỳ 6 tháng đến 1 năm:

  • Tháo nắp buồng đo để kiểm tra trực tiếp độ mòn của cặp bánh răng elip hoặc cơ cấu đĩa lắc. Nếu bề mặt chi tiết có vết xước sâu hoặc rơ lắc trục vượt tiêu chuẩn, cần thay thế bộ linh kiện đo lường mới.

  • Kiểm tra và thay mới gioăng cao su flo hoặc phớt nhựa Teflon làm kín nắp buồng máy để chống lão hóa cao su gây rò rỉ.

  • Sử dụng bình chuẩn đo lường tiêu chuẩn để kiểm định lại sai số thực tế và tiến hành hiệu chỉnh lại cơ cấu đo.

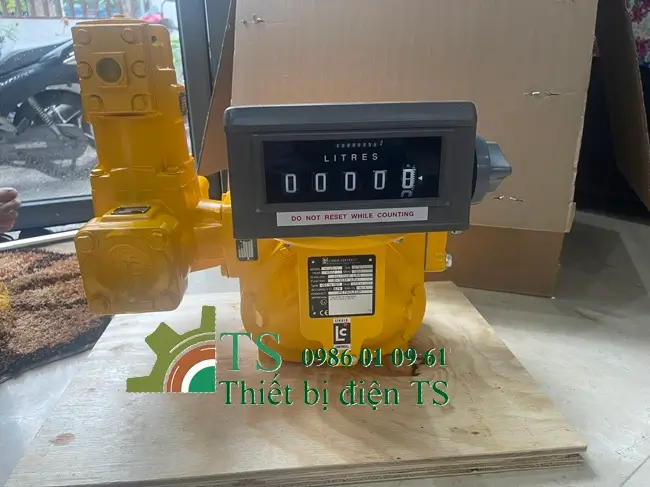

IV. Kiểm tra và hiệu chỉnh sau khi lắp đặt

Sau khi lắp đặt hoàn thiện hoặc sau mỗi đợt bảo dưỡng lớn, kỹ thuật viên bắt buộc phải thực hiện quy trình thử nghiệm và hiệu chuẩn 3 bước:

Bước 1: Thử áp tĩnh kiểm tra độ kín khít: Khóa chặt vòi rót cấp phát ở đầu xả, khởi động máy bơm chạy tuần hoàn qua van an toàn trong thời gian 3 phút để tăng áp suất đường ống lên mức 2.5 – 3 bar. Quan sát tỉ mỉ toàn bộ thân đồng hồ, mối nối ren và mặt bích; hệ thống phải khô ráo tuyệt đối, không có bất kỳ hiện tượng xì dầu hay rò rỉ áp suất.

Bước 2: Xả e khí triệt để khỏi buồng đo: Mở nhẹ vòi rót cho nhiên liệu chảy vào can tiếp nhận khoảng 15 đến 20 lít ở lưu lượng vừa phải. Quá trình này giúp đẩy toàn bộ lượng không khí tồn đọng trong đường ống và buồng đo ra ngoài. Khi dòng dầu xả ra đều đặn, không bị giật cục và không còn tiếng nổ lách tách của bọt khí thì buồng đo mới chính thức đạt trạng thái đo lường chuẩn.

Bước 3: Hiệu chuẩn sai số bằng bình chuẩn đo lường tiêu chuẩn:

Chuẩn bị bình chuẩn dung tích tiêu chuẩn loại 20 lít (hoặc 50 lít) đã qua kiểm định của cơ quan nhà nước và đặt trên mặt phẳng thăng bằng.

Xóa hàng số mẻ bơm trên đồng hồ về mức 0.

Bơm nhiên liệu vào bình chuẩn cho đến khi mực chất lỏng đạt đúng vạch khắc số 0 trên ống thủy tinh của bình chuẩn (tương đương đủ 20.00 lít thực tế).

So sánh con số hiển thị trên mặt đồng hồ với thể tích thực tế trong bình chuẩn để xác định độ lệch:

• Đối với đồng hồ dạng cơ: Tháo nắp chụp bảo vệ bên hông thân vỏ, dùng tuốc-nơ-vít vặn vít hiệu chuẩn. Vặn vít theo chiều kim đồng hồ để tăng số lít hiển thị trên con lăn (nếu đồng hồ đếm thiếu) hoặc vặn ngược chiều kim đồng hồ để giảm số lít hiển thị (nếu đồng hồ đếm thừa).
• Đối với đồng hồ điện tử: Nhấn giữ đồng thời hai nút bấm chức năng trên mặt đồng hồ trong 3 giây để truy cập vào menu cài đặt hệ số xung. Nhập hệ số bù sai số mới theo tỷ lệ phần trăm chênh lệch thực tế và lưu cài đặt.

Tiến hành bơm kiểm tra lại lần thứ hai vào bình chuẩn để xác nhận sai số đã nằm trong phạm vi cho phép (dưới 0.5%).

V. Các lỗi thường gặp và cách xử lý

VI. Câu hỏi thường gặp về lắp đặt và bảo trì đồng hồ đo xăng dầu

1. Có thể lắp đặt đồng hồ đo xăng dầu theo phương thẳng đứng được không?

Đồng hồ đo xăng dầu hoàn toàn có thể lắp đặt theo phương thẳng đứng. Tuy nhiên, chiều dòng nhiên liệu bắt buộc phải chảy từ dưới lên trên. Chiều dòng chảy đi lên đảm bảo buồng đo luôn được điền đầy chất lỏng hoàn toàn và áp lực chất lỏng tự đẩy các túi khí thoát nhanh lên trên, loại bỏ hiện tượng đếm khống số lít. Tuyệt đối không lắp dòng chảy từ trên dốc xuống vì buồng đo dễ bị hẫng dầu tạo túi khí rỗng.

2. Tại sao bắt buộc phải lắp cụm lọc cặn phía trước đồng hồ đo?

Cơ cấu đo lường thể tích bên trong đồng hồ (như bánh răng elip hoặc cánh gạt) được gia công cơ khí chính xác với khe hở làm việc chỉ vài phần trăm milimét. Nếu không có bộ lọc cặn, các hạt cát, mạt sắt đáy bồn hoặc xỉ hàn đường ống sẽ lọt thẳng vào buồng đo, gây kẹt cứng bánh răng, làm gãy răng cơ cấu đo hoặc cào xước lòng buồng máy, khiến thiết bị hỏng hóc ngay lập tức.

3. Bao lâu thì nên kiểm định và hiệu chuẩn lại độ chính xác của đồng hồ?

Chu kỳ hiệu chuẩn khuyến nghị của nhà sản xuất là từ 6 tháng đến 1 năm một lần, hoặc sau khi đồng hồ đã đo được một khối lượng luân chuyển từ 100.000 đến 200.000 lít nhiên liệu. Việc kiểm tra định kỳ bằng bình chuẩn đo lường tiêu chuẩn giúp người quản lý phát hiện sớm các sai lệch cơ học do mài mòn tự nhiên, từ đó kịp thời cân chỉnh vít hiệu số để đảm bảo tính minh bạch tài chính.

4. Có nên lắp đặt cụm van xả khí tự động cho hệ thống đo đếm không?

Rất nên lắp đặt, đặc biệt là đối với các hệ thống cấp phát nhiên liệu lưu lượng lớn (trên 100 lít/phút) hoặc các trạm bơm hút dầu từ đáy bồn ngầm sâu. Cụm van xả khí tự động có nhiệm vụ tách toàn bộ bọt khí hòa tan và túi khí tự do ra khỏi dòng chất lỏng trước khi dẫn vào buồng đo, đảm bảo đồng hồ chỉ đo đếm thể tích chất lỏng thực tế 100%.
