Lap Joint inox

1. LAP JOINT INOX LÀ GÌ?

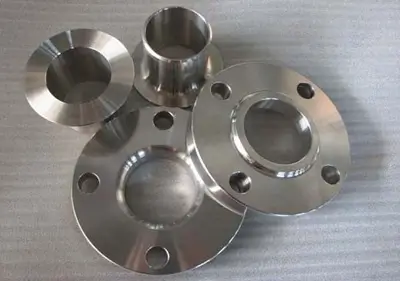

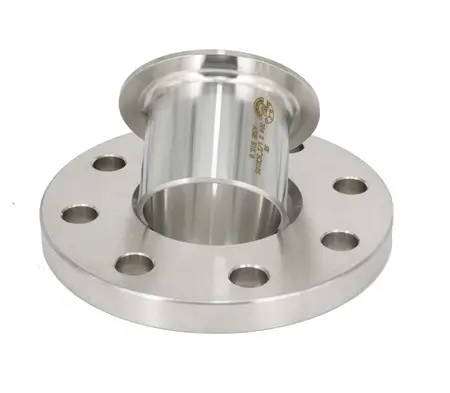

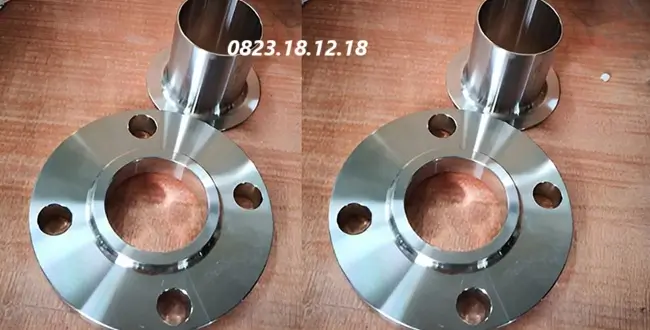

Lap Joint inox hay còn gọi là mặt bích lồng inox hoặc mặt bích cổ xoay inox, là một loại phụ kiện đường ống được sử dụng để kết nối các đoạn ống lại với nhau, đặc biệt trong các hệ thống cần tháo lắp thường xuyên. Lap Joint bao gồm hai phần chính: một mặt bích rỗng và một đoạn ống ngắn (Stub End). Đoạn ống này được hàn cố định vào đầu ống, trong khi mặt bích có thể trượt và xoay trên đoạn ống này, giúp dễ dàng điều chỉnh khi lắp đặt và tháo rời.

Lap Joint inox được chế tạo từ inox 201, 304 hoặc 316, có khả năng chịu ăn mòn tốt, phù hợp cho môi trường nước sạch, hóa chất, thực phẩm, dược phẩm… Nhờ đặc điểm cấu tạo đặc biệt, loại mặt bích inox này thường được lựa chọn trong các nhà máy chế biến, hệ thống xử lý nước, trạm bơm, hoặc các công trình…

2. THÔNG SỐ KỸ THUẬT CỦA LAP JOINT INOX

THÔNG SỐ:

• Kiểu loại: Mặt bích rời, mặt bích cổ xoay
• Chất liệu: Inox 201, inox 304, inox 316
• Kích cỡ: DN15 đến DN500 (1/2″ – 20″)
• Tiêu chuẩn: ANSI, JIS, DIN, BS
• Áp suất làm việc: PN10 – PN40 (JIS, DIN), Class 150, 300 (ANSI)
• Kiểu mặt bích: Flat Face (FF), Raised Face (RF)
• Nhiệt độ làm việc: -20°C đến 220°C
• Kiểu ren hoặc mặt trơn: Lắp kết hợp với ống hàn hoặc stub end đầu trơn
• Xuất xứ: Việt Nam, Trung Quốc, Hàn Quốc, Đài Loan, Nhật Bản,…
• Tình trạng hàng: Thường có sẵn trong kho.
• Bảo hành: 6-12 tháng

3. CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG CỦA LAP JOINT INOX

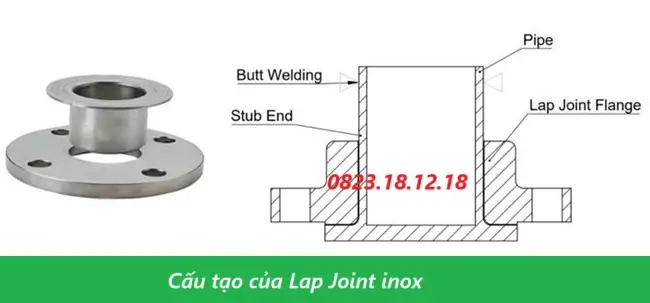

3.1 Cấu tạo của Lap Joint inox

Lap Joint inox gồm hai bộ phận chính:

• Mặt bích rời (Lap Joint Flange): Đây là phần mặt bích không gắn cố định vào ống, có dạng hình tròn với các lỗ bulong đều quanh viền. Mặt bích này trượt tự do trên stub end, cho phép xoay linh hoạt để dễ dàng căn chỉnh lỗ bulong khi lắp đặt.
• Stub End (cổ bích hàn rời): Là đoạn ống ngắn có một đầu loe ra như mặt bích, đầu còn lại được hàn trực tiếp vào ống. Đây là phần tiếp xúc trực tiếp với môi chất và đóng vai trò kết nối chính giữa các đoạn ống.

3.2 Nguyên lý hoạt động của Lap Joint inox

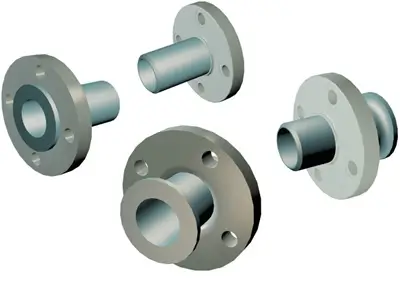

Lap Joint inox hoạt động dựa trên sự kết hợp giữa Stub End và Lap Joint Flange. Stub End sẽ được hàn cố định vào đầu ống. Sau đó, mặt bích rời được trượt vào và nằm tự do trên cổ loe của stub end. Khi lắp đặt, người ta chỉ cần xoay mặt bích sao cho lỗ bulong trùng với mặt bích đối diện, sau đó dùng bulong và đai ốc để siết chặt hai mặt bích lại với nhau.

Mặc dù mặt bích không được hàn trực tiếp vào ống, nhưng khi siết bulong, áp lực từ bulong sẽ ép phần mặt tiếp xúc của stub end vào mặt bích đối diện, tạo ra mối nối kín và chắc chắn.

4. ƯU ĐIỂM VÀ NHƯỢC ĐIỂM CỦA LAP JOINT INOX CÔNG NGHIỆP

4.1 Ưu điểm của Lap Joint inox

Lap Joint công nghiệp inox có nhiều lợi ích và ưu điểm:

• Nhờ mặt bích có thể xoay tự do quanh stub end, người lắp có thể dễ dàng điều chỉnh vị trí lỗ bulong mà không cần xoay cả ống.
• Phù hợp với hệ thống cần bảo trì định kỳ hoặc vệ sinh thường xuyên, giúp tiết kiệm thời gian và công sức so với mặt bích hàn cố định.
• Chỉ phần stub end tiếp xúc với môi chất, nên có thể dùng mặt bích bằng vật liệu rẻ hơn (ví dụ: thép carbon + stub end inox 316), rất hiệu quả cho dự án quy mô lớn.
• Khi sử dụng inox 304 hoặc 316, lap joint cho khả năng chống gỉ, chịu hóa chất, chịu nhiệt độ cao trong môi trường công nghiệp khắc nghiệt.

4.2 Nhược điểm của Lap Joint inox

• Giá cao hơn các loại mặt bích thông thường do phải sử dụng kết hợp với stub end riêng biệt.
• Vì lực ép từ bulong không truyền trực tiếp qua mối hàn như mặt bích hàn cổ, nếu siết yếu có thể gây rò rỉ ở áp suất cao.

5. CÁC LOẠI LAP JOINT INOX PHỔ BIẾN

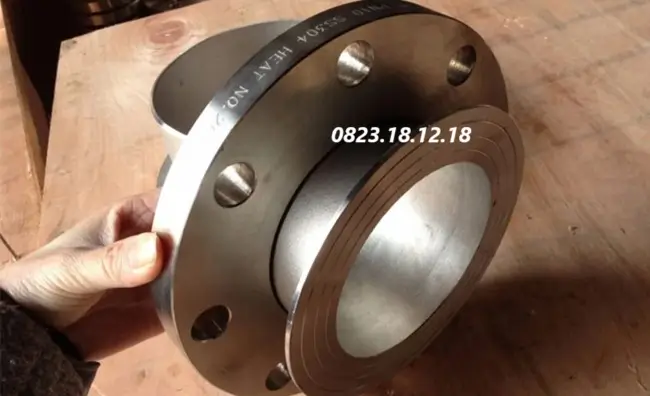

– Lap Joint inox 304: Loại phổ biến nhất, được sử dụng nhiều trong hệ thống nước, khí, hơi, thực phẩm, do có độ bền cao, chống ăn mòn tốt và giá thành hợp lý.

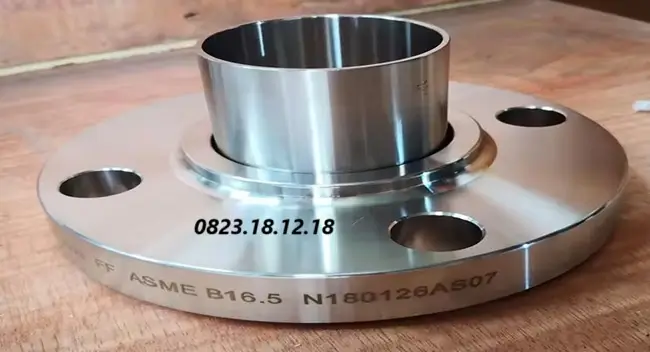

– Lap Joint inox 316: Có khả năng chống ăn mòn cao hơn inox 304, đặc biệt thích hợp trong môi trường nước biển, hóa chất mạnh, ngành dược phẩm hoặc thực phẩm cao cấp.

6. BẢNG GIÁ LAP JOINT INOX MỚI NHẤT 2025

CHÚ Ý: Giá trên chỉ là giá tham khảo, có thể thay đổi tùy theo thời điểm, tiêu chuẩn, thương hiệu, xuất xứ, và ưu đãi đặt hàng.

7. ỨNG DỤNG CỦA LAP JOINT INOX TRONG THỰC TẾ

Lap Joint bằng inox được sử dụng trong nhiều ngành nghề và lĩnh vực:

• Ngành công nghiệp thực phẩm – đồ uống: Với vật liệu inox 304 hoặc 316 an toàn, Lap Joint được sử dụng rộng rãi trong dây chuyền sản xuất sữa, nước giải khát, bia rượu – nơi yêu cầu vệ sinh cao và tháo rửa thường xuyên.
• Nhà máy xử lý nước, hóa chất nhẹ: Đặc tính chống ăn mòn, dễ tháo lắp và kết hợp nhanh với các loại ống inox, giúp Lap Joint hoạt động hiệu quả trong các hệ thống lọc nước, xử lý nước thải, hoặc dẫn hóa chất nhẹ.
• Công nghiệp đóng tàu và dầu khí: Trong môi trường biển hoặc khí hậu khắc nghiệt, Lap Joint inox 316 được sử dụng vì có thể tháo rời linh hoạt, chống gỉ tốt và dễ điều chỉnh khi lắp đặt trên tàu hoặc giàn khoan.
• Dùng trong ngành dược phẩm, phòng sạch: Với yêu cầu vệ sinh nghiêm ngặt và khắt khe về chống nhiễm khuẩn, lap joint inox 316 thường đi kèm stub end bóng, giúp dễ vệ sinh và đảm bảo độ kín khít trong các hệ thống cấp thuốc, dịch truyền.
• Lắp đặt thiết bị đo, bơm, van công nghiệp: Lap joint cho phép xoay mặt bích tự do để căn chỉnh vị trí bulong khi kết nối với đồng hồ đo áp, van bi inox, van bướm, bơm hóa chất, giúp việc lắp đặt chính xác và nhanh hơn nhiều so với mặt bích cố định.
• Ứng dụng trong hệ thống tiện ren, chế tạo phụ kiện inox: Lap joint kết hợp stub end có thể dùng trong các xưởng tiện ren inox hoặc cơ sở gia công phụ kiện inox để tạo các đoạn nối thử, căn chỉnh, lắp ráp tạm thời mà không làm hỏng vật tư chính.

8. MUA LAP JOINT INOX UY TÍN, GIÁ RẺ Ở ĐÂU?

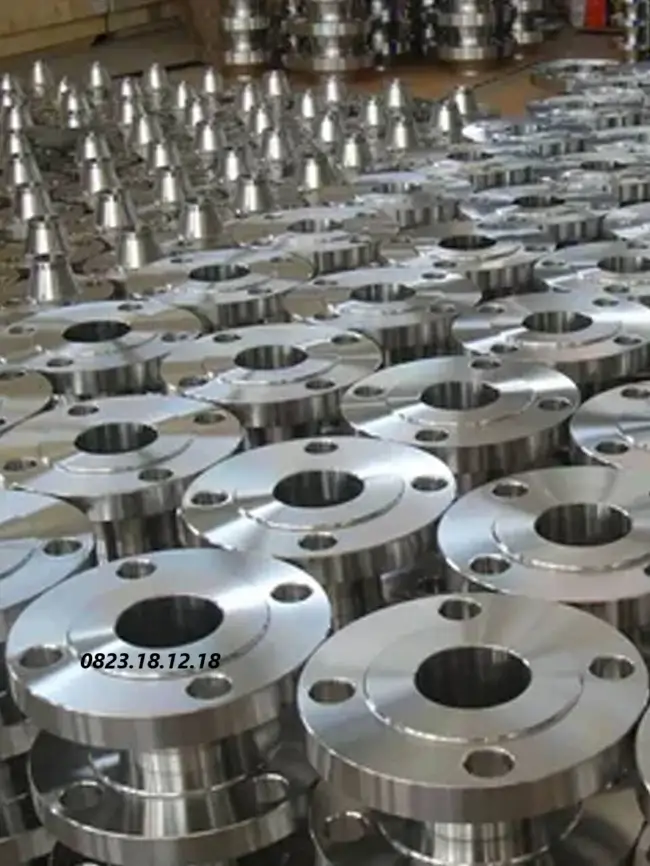

Quý khách hàng đang tìm địa chỉ cung cấp Lap Joint inox chính hãng, giá tốt, thì Công ty TNHH Thiết Bị Điện TS là một trong những lựa chọn hàng đầu hiện nay. Với nhiều năm kinh nghiệm trong lĩnh vực cung ứng phụ kiện inox công nghiệp, công ty cam kết mang đến sản phẩm:

• Đa dạng chủng loại Inox 201, 304, 316 – đủ kích cỡ từ DN15 đến DN200
• Có đầy đủ CO-CQ, nhập khẩu chính hãng
• Chiết khấu hấp dẫn cho đơn hàng số lượng lớn
• Hàng sẵn kho, giao nhanh toàn quốc

Liên hệ đặt hàng ngay qua:

• HL 0823.18.12.18
• EMAIL thietbidients97@gmail.com
