Trong hệ thống công nghiệp hiện đại, van dao điều khiển khí nén là một thiết bị không thể thiếu, đặc biệt trong các nhà máy xử lý nước, xi măng, bột giấy, hóa chất hoặc khai khoáng. Van có khả năng đóng mở nhanh, điều khiển tự động, vận hành ổn định trong môi trường chứa chất lỏng đặc, hạt rắn hoặc có độ nhớt cao.

Khác với các loại van thông thường, van dao được thiết kế với lưỡi dao mỏng, sắc bén, có thể cắt xuyên qua dòng chảy, đảm bảo không bị kẹt hoặc tắc nghẽn. Khi được kết hợp với bộ truyền động khí nén, thiết bị này trở thành một mắt xích quan trọng trong các dây chuyền điều khiển tự động, giúp tiết kiệm nhân công, nâng cao hiệu quả và độ an toàn vận hành.

Tuy nhiên, để van hoạt động chính xác và bền bỉ, khâu lắp đặt đúng kỹ thuật là yếu tố then chốt. Bài viết sau sẽ hướng dẫn bạn chi tiết cách lắp đặt van dao điều khiển khí nén từ A–Z, giúp đảm bảo hiệu suất và tuổi thọ tối đa cho thiết bị.

II. Cấu tạo và nguyên lý hoạt động của van dao khí nén

1. Cấu tạo chung

Một bộ van dao điều khiển khí nén hoàn chỉnh gồm 2 phần chính:

a. Phần thân van dao:

Thân van: thường làm bằng gang, thép hoặc inox, có nhiệm vụ chịu áp và bảo vệ các chi tiết bên trong.
Cánh dao (Gate): chế tạo từ inox 304 hoặc inox 316, có độ cứng cao, chịu mài mòn tốt.
Gioăng làm kín: làm từ PTFE, EPDM hoặc NBR, giúp chống rò rỉ lưu chất.
Đế và vòng đệm: đảm bảo độ kín khít khi đóng van.

b. Phần điều khiển khí nén:

Xi lanh khí nén: nhận khí nén và chuyển thành lực tuyến tính để đẩy hoặc kéo lưỡi dao.
Van điện từ khí nén: điều khiển hướng khí ra vào xi lanh.
Bộ lọc – điều áp – bôi trơn (FRL): đảm bảo khí nén sạch, ổn định, kéo dài tuổi thọ xi lanh.
Công tắc hành trình: xác định trạng thái đóng/mở, gửi tín hiệu về tủ điều khiển.

2. Nguyên lý hoạt động

Khi khí nén được cấp vào cổng vào của xi lanh, piston di chuyển xuống kéo theo lưỡi dao, đóng kín đường ống. Ngược lại, khi khí được cấp vào cổng đối diện, piston đẩy lên, mở thông dòng chảy.
Quá trình này diễn ra nhanh chóng, chỉ vài giây, và có thể được điều khiển tự động thông qua PLC hoặc hệ thống điều khiển trung tâm.

III. Chuẩn bị trước khi lắp đặt van dao khí nén

Trước khi tiến hành lắp đặt, người thi công cần đảm bảo đầy đủ các điều kiện kỹ thuật và an toàn, bao gồm:

1. Dụng cụ và thiết bị cần chuẩn bị

Bộ cờ lê, mỏ lết, tua vít, bulong và đai ốc phù hợp.
Dụng cụ đo áp suất khí nén, đồng hồ đo lưu lượng khí.
Gioăng cao su hoặc PTFE làm kín mặt bích.
Băng tan hoặc keo làm kín ren khí.
Máy nén khí (áp suất từ 4 – 8 bar) cùng hệ thống ống dẫn khí.
Bộ lọc khí nén, van điện từ, dây tín hiệu điện nếu có điều khiển tự động.

2. Kiểm tra trước khi lắp

Kiểm tra van: Đảm bảo không bị móp, cong, rỉ sét hoặc lỏng bulong.
Kiểm tra xi lanh: Đẩy piston thủ công để kiểm tra hành trình có trơn tru không.
Kiểm tra mặt bích: Hai đầu đường ống phải phẳng, sạch, không dính dầu mỡ hoặc bụi bẩn.
Kiểm tra hướng dòng chảy: Xác định chiều dòng lưu chất để lắp đúng hướng mũi tên trên thân van.

IV. Hướng dẫn lắp đặt van dao điều khiển khí nén đúng kỹ thuật

Dưới đây là quy trình chi tiết 6 bước lắp đặt chuẩn kỹ thuật, được áp dụng phổ biến trong các nhà máy công nghiệp.

Bước 1: Xác định vị trí lắp đặt

Chọn vị trí phù hợp trên đường ống, thuận tiện cho việc bảo trì và kết nối khí nén.
Nên lắp van ở vị trí thẳng đứng, cánh dao di chuyển theo hướng lên – xuống để tránh lắng cặn và giảm ma sát.

Bước 2: Cố định van vào đường ống

Đặt gioăng cao su hoặc PTFE vào giữa mặt bích van và đường ống.
Lắp bulong đối xứng hai bên, xiết đều theo hình chữ X để tránh lệch tâm.
Dùng lực vừa phải, không siết quá chặt gây biến dạng gioăng.

Bước 3: Kết nối xi lanh khí nén

Gắn ống dẫn khí từ hệ thống khí nén trung tâm đến van điện từ điều khiển.
Từ van điện từ, nối hai ống khí đến hai cổng của xi lanh (A – B) tương ứng với hai hành trình đóng/mở.
Đảm bảo ống khí không bị gấp, gãy hoặc rò rỉ.

Bước 4: Lắp bộ lọc – điều áp – bôi trơn

Lắp FRL ngay trước van điện từ để đảm bảo khí nén sạch, khô và ổn định áp suất.
Áp suất tiêu chuẩn cho hầu hết van dao khí nén: 4–8 bar.

Bước 5: Kết nối hệ thống điện

Nếu sử dụng van điện từ và công tắc hành trình, cần nối dây tín hiệu vào tủ điều khiển hoặc PLC.
Kiểm tra đúng nguồn điện 24VDC hoặc 220VAC, đảm bảo tiếp điểm kín, tránh hở mạch.

Bước 6: Kiểm tra và chạy thử

Cấp khí nén thử để quan sát quá trình đóng – mở van.
Lắng nghe tiếng rò rỉ khí, kiểm tra độ kín ở mối nối.
Chạy thử ít nhất 5–10 lần để đảm bảo van hoạt động trơn tru, không rung, không kẹt.

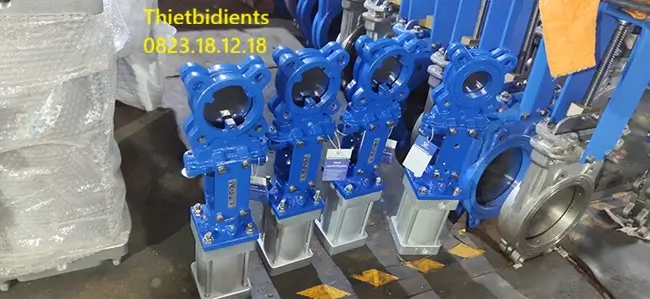

*Hướng dẫn lắp đặt van dao điều khiển khí nén đúng kỹ thuật*

V. Các lỗi thường gặp khi lắp đặt và cách khắc phục

Lỗi thường gặp	Nguyên nhân	Cách khắc phục
Van không đóng/mở được	Xi lanh lắp sai chiều hoặc không đủ áp suất khí	Kiểm tra hướng cấp khí, điều chỉnh áp suất từ 5–7 bar
Van bị rò rỉ lưu chất	Lắp sai gioăng, siết bulong không đều	Lắp lại gioăng, siết bulong theo hình chữ X
Van rung, đóng mở không ổn định	Khí nén không ổn định, thiếu FRL	Lắp thêm bộ FRL để lọc – điều áp khí
Tín hiệu điện không phản hồi	Sai dây kết nối hoặc nguồn điện	Kiểm tra lại sơ đồ đấu nối, đo điện áp đầu vào
Van mở chậm	Ống dẫn khí quá dài hoặc nhỏ	Dùng ống khí đường kính lớn hơn, rút ngắn chiều dài

VI. Lưu ý quan trọng khi vận hành và bảo trì

Kiểm tra định kỳ:
Mỗi 3–6 tháng nên tháo xi lanh để tra dầu bôi trơn, kiểm tra gioăng làm kín.
Không vận hành khi không có khí nén:
Tránh sử dụng tay kéo thủ công vì có thể làm hỏng piston hoặc trục dẫn hướng.
Vệ sinh cánh dao định kỳ:
Nếu van dùng cho lưu chất chứa bùn hoặc hạt rắn, nên vệ sinh để tránh kẹt dao.
Không siết bulong khi van đang chịu áp:
Dễ làm cong thân van, gây rò rỉ sau này.
Thay gioăng đúng chủng loại:
Với môi chất ăn mòn hoặc nhiệt cao, nên dùng gioăng PTFE hoặc Viton thay vì cao su thông thường.

VII. Mua van dao điều khiển khí nén chính hãng ở đâu uy tín?

Để đảm bảo hiệu quả vận hành và tuổi thọ thiết bị, bạn nên chọn mua van dao khí nén tại đơn vị cung cấp chính hãng, có kinh nghiệm kỹ thuật và dịch vụ hậu mãi rõ ràng.
