Đồng hồ đo nước điện tử 4-20mA là gì?

Đồng hồ đo nước điện tử 4-20mA là thiết bị đo lưu lượng nước được sử dụng rộng rãi trong các hệ thống cấp nước, xử lý nước thải, và công nghiệp. Với khả năng phát tín hiệu chuẩn 4-20mA, đồng hồ không chỉ hiển thị lưu lượng tức thời mà còn có thể kết nối với các thiết bị điều khiển và giám sát từ xa.

Vậy đồng hồ đo nước điện tử 4-20mA là gì? Cách kết nối tín hiệu không dây ra sao? Hãy cùng tìm hiểu chi tiết qua bài viết dưới đây.

1. Đồng hồ đo nước điện tử 4-20mA là gì?

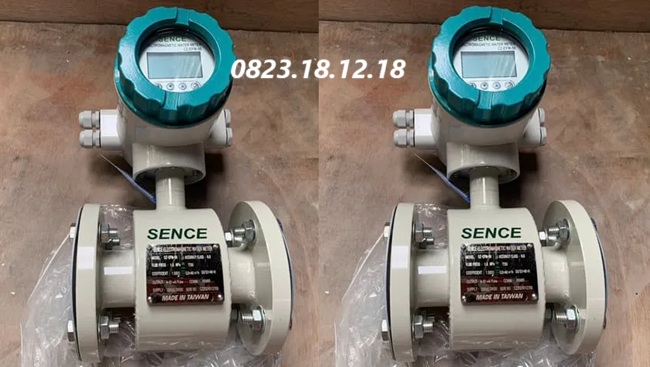

Đồng hồ đo nước điện tử 4-20mA là thiết bị dùng để đo lưu lượng nước chảy qua đường ống và chuyển đổi thông tin đó thành tín hiệu dòng điện chuẩn 4-20mA. Tín hiệu này được truyền đến các thiết bị giám sát, bộ điều khiển PLC, SCADA hoặc các hệ thống từ xa để theo dõi và quản lý lưu lượng nước.

Tín hiệu 4-20mA là gì?

Tín hiệu 4-20mA là một dạng tín hiệu dòng điện analog, được sử dụng phổ biến trong các hệ thống điều khiển và đo lường công nghiệp.

– 4mA biểu thị giá trị lưu lượng bằng 0.

– 20mA biểu thị giá trị lưu lượng tối đa mà đồng hồ đo được.

– Tín hiệu này giúp truyền thông tin chính xác và chống nhiễu tốt, ngay cả khi truyền đi xa hàng trăm mét.

2. Cấu tạo và nguyên lý hoạt động của đồng hồ đo nước điện tử 4-20mA

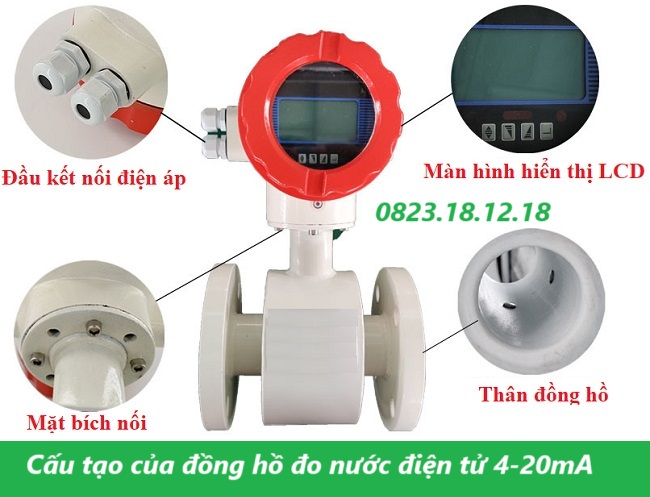

2.1. Cấu tạo của đồng hồ đo nước điện tử 4-20mA

Đồng hồ đo nước điện tử 4-20mA gồm các bộ phận chính sau:

– Thân đồng hồ: Được làm từ các chất liệu bền bỉ như inox, gang, hoặc nhựa, tùy vào môi trường sử dụng.

– Cảm biến lưu lượng: Đo tốc độ dòng chảy của nước trong đường ống.

– Màn hình hiển thị điện tử: Hiển thị các thông số như lưu lượng tức thời, tổng lưu lượng nước.

– Bộ phát tín hiệu 4-20mA: Chuyển đổi thông tin đo được thành tín hiệu dòng điện 4-20mA để truyền về bộ điều khiển trung tâm.

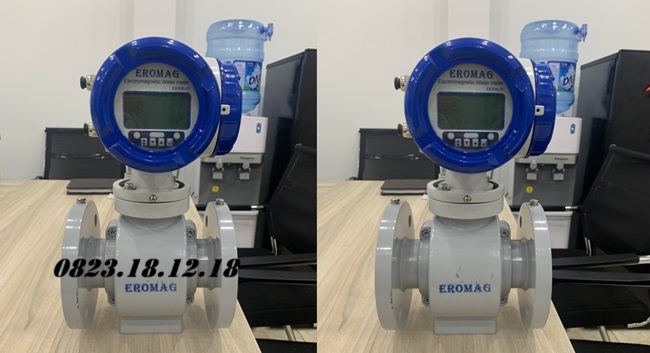

2.2. Nguyên lý hoạt động của đồng hồ đo nước điện tử 4-20mA

Khi nước chảy qua đồng hồ, cảm biến bên trong sẽ đo tốc độ dòng chảy. Thông tin này được chuyển thành tín hiệu điện tử và hiển thị trên màn hình. Đồng thời, bộ phát tín hiệu sẽ gửi tín hiệu 4-20mA về các thiết bị giám sát hoặc điều khiển từ xa.

3. Ưu điểm của đồng hồ đo nước điện tử 4-20mA

– Đo lường chính xác: Tín hiệu 4-20mA giúp truyền thông tin chính xác, không bị ảnh hưởng bởi nhiễu điện từ hay sự suy giảm tín hiệu khi truyền đi xa.

– Giám sát từ xa: Có thể dễ dàng kết nối với PLC, SCADA hoặc các hệ thống điều khiển trung tâm để theo dõi lưu lượng nước theo thời gian thực.

– Hoạt động bền bỉ: Đồng hồ được thiết kế với chất liệu bền chắc, chống gỉ, chịu được môi trường nước thải, hóa chất nhẹ.

– Tích hợp đa dạng: Có thể kết nối không dây với các thiết bị IoT hoặc hệ thống nhà thông minh qua Wifi, Bluetooth, hoặc tín hiệu GSM/GPRS.

4. Cách kết nối tín hiệu không dây cho đồng hồ đo nước điện tử 4-20mA

Việc kết nối tín hiệu không dây giúp giám sát và điều khiển đồng hồ đo nước từ xa mà không cần dây cáp phức tạp. Dưới đây là một số cách kết nối không dây phổ biến:

4.1. Kết nối qua bộ chuyển đổi tín hiệu 4-20mA sang Wifi

Bộ chuyển đổi tín hiệu 4-20mA sang Wifi giúp đồng hồ đo nước gửi dữ liệu đến điện thoại, máy tính, hoặc hệ thống giám sát từ xa thông qua mạng Wifi.

Cách thực hiện:

• Lắp bộ chuyển đổi tín hiệu 4-20mA tại đầu ra của đồng hồ.
• Kết nối bộ chuyển đổi với mạng Wifi.
• Cài đặt ứng dụng giám sát trên điện thoại hoặc máy tính để nhận dữ liệu.

Ưu điểm:

  – Truyền dữ liệu thời gian thực qua mạng Internet.

  – Theo dõi lưu lượng nước từ xa mà không cần dây dẫn dài.

4.2. Kết nối qua bộ chuyển đổi tín hiệu 4-20mA sang Bluetooth

Phương pháp này phù hợp cho các hệ thống giám sát ở phạm vi ngắn, ví dụ như trong nhà hoặc nhà máy nhỏ.

Cách thực hiện:

• Gắn bộ chuyển đổi tín hiệu Bluetooth vào đồng hồ đo nước.
• Kết nối đồng hồ với điện thoại thông minh qua Bluetooth.
• Sử dụng ứng dụng giám sát để đọc và theo dõi dữ liệu.

Ưu điểm:

  – Không cần dùng mạng Internet.

  – Cài đặt nhanh chóng và dễ sử dụng.

4.3. Kết nối qua tín hiệu GSM/GPRS (3G/4G)

Phương pháp này sử dụng mạng di động để truyền dữ liệu từ đồng hồ đo nước đến hệ thống giám sát từ xa, phù hợp cho các vị trí không có sẵn Wifi.

Cách thực hiện:

• Lắp bộ chuyển đổi tín hiệu GSM/GPRS tại đầu ra của đồng hồ.
• Lắp SIM 3G/4G vào bộ chuyển đổi.
• Theo dõi dữ liệu qua ứng dụng trên điện thoại hoặc máy tính.

Ưu điểm:

  – Truyền tín hiệu không dây ở khoảng cách xa.

  – Phù hợp cho các ứng dụng ngoài trời, hệ thống tưới tiêu, giám sát nguồn nước ở vùng sâu, vùng xa.

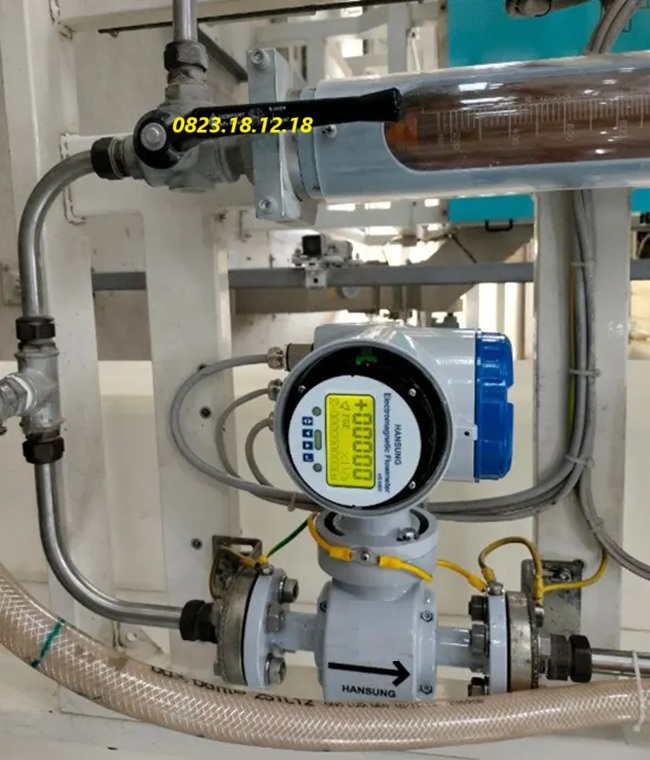

5. Ứng dụng của đồng hồ đo nước điện tử 4-20mA

Đồng hồ đo nước điện tử 4-20mA được ứng dụng trong nhiều lĩnh vực khác nhau:

– Hệ thống cấp nước và xử lý nước thải: Đo lường và giám sát lưu lượng nước trong các nhà máy cấp nước, nhà máy xử lý nước thải.

– Nông nghiệp thông minh: Kết nối không dây để giám sát và quản lý lưu lượng nước trong hệ thống tưới tiêu tự động.

– Nhà máy công nghiệp: Theo dõi lưu lượng nước làm mát, nước thải, hóa chất trong quá trình sản xuất.

– Hệ thống nhà thông minh (Smart Home): Quản lý lưu lượng nước sinh hoạt và cảnh báo rò rỉ nước từ xa.

Đồng hồ đo nước điện tử 4-20mA là thiết bị không thể thiếu trong các hệ thống giám sát và đo lường hiện đại. Với khả năng phát tín hiệu chuẩn 4-20mA và kết nối không dây qua Wifi, Bluetooth hoặc GSM, thiết bị này mang lại sự tiện lợi, chính xác, và hiệu quả cao trong quản lý lưu lượng nước.

Nếu bạn đang tìm kiếm thiết bị đo lường thông minh cho hệ thống cấp nước, tưới tiêu, hay nhà máy công nghiệp, đồng hồ đo nước điện tử 4-20mA sẽ là lựa chọn tối ưu. Hãy liên hệ ngay với Công Ty TNHH THIẾT BỊ ĐIỆN TS chúng tôi để đặt hàng và tư vấn báo giá miễn phí thông qua số HL 0823.18.12.18hoặc Email Thietbidients97@gmail.com
