Đồng hồ đo hơi nóng bù nhiệt Vortex

I. Sản phẩm đồng hồ đo hơi nóng bù nhiệt Vortex là gì?

Đồng hồ đo hơi nóng bù nhiệt Vortex là dòng thiết bị đo lường lưu lượng công nghệ cao, chuyên dùng để xác định chính xác khối lượng hoặc thể tích của hơi nước bão hòa và hơi quá nhiệt trong công nghiệp. Khác với các dòng đồng hồ đo lưu lượng thông thường, thiết bị này ứng dụng nguyên lý tạo xoáy Karman kết hợp cùng cảm biến nhiệt độ và áp suất tích hợp để đưa ra kết quả đo lường có độ tin cậy cao nhất. Ngoài tên gọi chính thức, sản phẩm còn thường được gọi là thiết bị đo hơi bão hòa Vortex, công tơ đo hơi nóng có bù trừ, hay cảm biến lưu lượng hơi Vortex.

Hiện nay, ThietbidienTS tự hào là đơn vị phân phối chính hãng các dòng đồng hồ đo hơi nóng bù nhiệt Vortex đạt tiêu chuẩn quốc tế. Chúng tôi mang đến giải pháp đo lường toàn diện với các thiết bị chịu được nhiệt độ cao lên đến 350 độ C và áp suất cực lớn. Việc lựa chọn mua đồng hồ đo hơi nóng bù nhiệt Vortex tại ThietbidienTS sẽ giúp doanh nghiệp của bạn hạch toán chi phí năng lượng một cách minh bạch, tiết kiệm nhiên liệu đốt và nâng cao hiệu quả sản xuất rõ rệt.

II. Vai trò và tầm quan trọng của đồng hồ đo hơi nóng bù nhiệt Vortex

• Kiểm soát chính xác lượng hơi tiêu thụ: Giúp doanh nghiệp nắm rõ khối lượng hơi (kg/h hoặc tấn/h) cấp cho từng phân xưởng, từ đó tính toán giá thành sản phẩm một cách chuẩn xác nhất.
• Tối ưu hóa hiệu suất lò hơi: Nhờ tính năng bù nhiệt và bù áp, thiết bị giúp người vận hành điều chỉnh chế độ đốt của lò hơi phù hợp với nhu cầu thực tế, tránh lãng phí nhiên liệu.
• Đảm bảo an toàn hệ thống đường ống: Giám sát liên tục áp suất và nhiệt độ dòng hơi giúp phát hiện sớm các hiện tượng quá áp hoặc sụt áp đột ngột, bảo vệ đường ống khỏi các sự cố hư hỏng.
• Phát hiện thất thoát năng lượng: Đồng hồ giúp nhận diện nhanh chóng các điểm rò rỉ hơi hoặc các vị trí bẫy hơi hoạt động kém hiệu quả, giúp giảm thiểu tổn thất nhiệt năng.
• Hỗ trợ chuyển đổi số trong quản lý: Tích hợp các tín hiệu truyền thông RS485 và 4-20mA giúp truyền dữ liệu về phần mềm quản lý tập trung, loại bỏ sai sót do ghi chép số liệu thủ công.

III. Cấu tạo và nguyên lý hoạt động của đồng hồ đo hơi nóng bù nhiệt Vortex

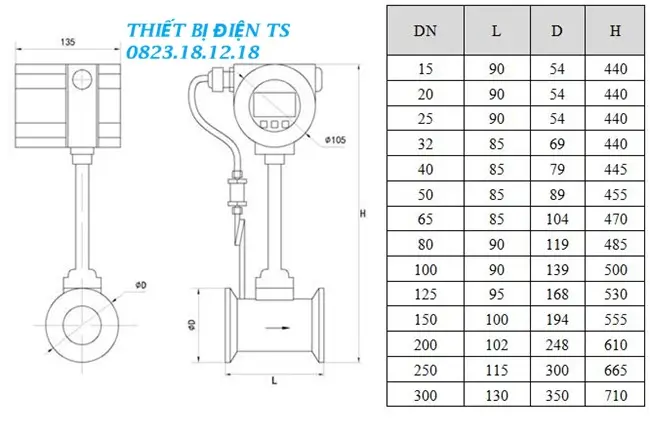

1. Cấu tạo chi tiết đồng hồ đo hơi nóng bù nhiệt Vortex

• Thân ống đo: Được đúc từ thép không gỉ (Inox 304 hoặc Inox 316) siêu bền, có khả năng chịu áp suất PN16, PN25 hoặc PN40.
• Thanh tạo xoáy: Là một thanh chắn hình tam giác cố định nằm giữa ống đo, có nhiệm vụ tạo ra các chuỗi xoáy khi dòng hơi đi qua.
• Cảm biến áp điện: Bộ phận thu nhận tần số dao động của các vòng xoáy và chuyển đổi thành tín hiệu điện.
• Cảm biến nhiệt độ và áp suất: Tích hợp trực tiếp bên trong thân đồng hồ để thực hiện chức năng bù trừ tự động theo trạng thái thực tế của hơi nước.
• Bộ hiển thị điện tử LCD: Màn hình kỹ thuật số hiển thị đa thông số: lưu lượng tức thời, lưu lượng tổng, nhiệt độ, áp suất và khối lượng riêng.
• Thân tản nhiệt: Phần cổ đồng hồ được thiết kế dài với các cánh tản nhiệt giúp bảo vệ bộ xử lý điện tử khỏi sức nóng trực tiếp của dòng hơi.

2. Nguyên lý hoạt động đồng hồ đo hơi nóng bù nhiệt Vortex

Đồng hồ đo hơi nóng bù nhiệt Vortex vận hành dựa trên hiện tượng tạo xoáy Karman. Khi dòng hơi nóng chảy qua thanh tạo xoáy, các chuỗi xoáy sẽ được tạo ra luân phiên ở hai bên thanh chắn.

Tần số của các vòng xoáy này tỉ lệ thuận trực tiếp với vận tốc dòng chảy. Cảm biến sẽ đếm tần số này để tính toán lưu lượng thể tích. Đồng thời, bộ vi xử lý sẽ lấy dữ liệu từ cảm biến nhiệt độ và áp suất tích hợp để tra bảng hơi nước (Steam Table), từ đó tự động bù trừ khối lượng riêng và đưa ra kết quả lưu lượng khối lượng (kg/h) chính xác tuyệt đối.

IV. Phân loại các dòng đồng hồ đo hơi nóng bù nhiệt Vortex phổ biến

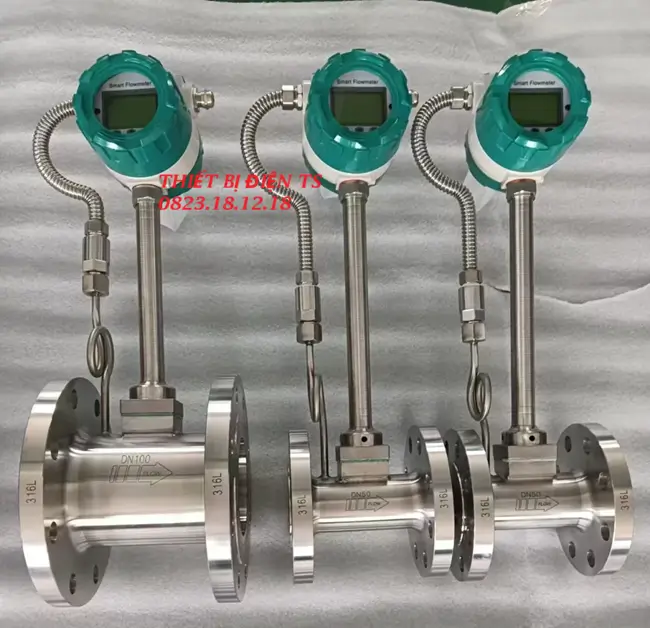

1. Đồng hồ đo hơi nóng bù nhiệt Vortex lắp bích

Đồng hồ đo hơi nóng bù nhiệt Vortex lắp bích là dòng sản phẩm phổ biến nhất trong các nhà máy công nghiệp lớn. Thiết bị này sử dụng kiểu kết nối hai mặt bích chắc chắn ở hai đầu thân máy, giúp chịu được rung động và áp lực đường ống cực cao mà không lo rò rỉ hơi nóng ra ngoài. Với dải kích thước rộng từ DN50 đến DN300, dòng lắp bích đảm bảo tính ổn định tối đa cho các đường ống hơi chính của lò hơi tổng.

Thông số kỹ thuật:

• Kích thước: DN50, DN80, DN100, DN150, DN200…
• Tiêu chuẩn mặt bích: BS, DIN, JIS 10K/20K
• Áp lực làm việc: Tối đa PN63
• Độ chính xác: 1.0%

Ứng dụng: Lắp đặt tại các đầu ra của lò hơi, các trạm phân phối hơi nóng liên xưởng trong nhà máy dệt nhuộm, bao bì giấy.

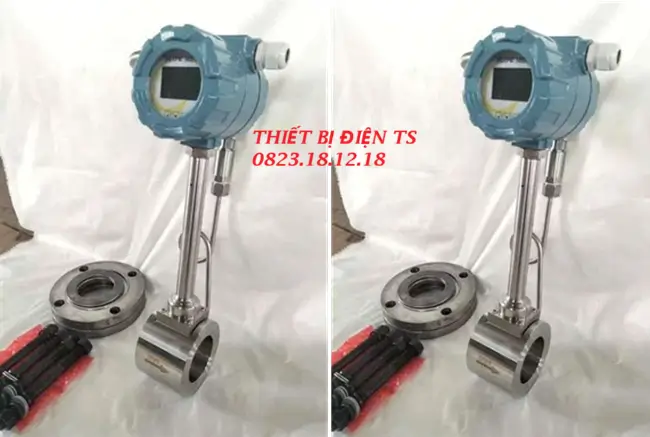

2. Đồng hồ đo hơi nóng bù nhiệt Vortex dạng kẹp Wafer

Đồng hồ đo hơi nóng bù nhiệt Vortex dạng kẹp nổi bật với thiết kế siêu mỏng và trọng lượng nhẹ, cho phép lắp đặt dễ dàng bằng cách kẹp giữa hai mặt bích của đường ống. Đây là giải pháp tiết kiệm không gian và chi phí đầu tư nhất cho các hệ thống đường ống nhỏ và vừa. Mặc dù có kích thước gọn gàng, thiết bị vẫn sở hữu đầy đủ tính năng bù nhiệt, bù áp tự động, mang lại hiệu quả đo lường không thua kém các dòng lắp bích hạng nặng.

Thông số kỹ thuật:

• Kích thước: DN25, DN32, DN40, DN50, DN80, DN100
• Kiểu kết nối: Kẹp (Wafer) giữa hai mặt bích ống
• Chất liệu: Inox 304 đúc nguyên khối
• Nhiệt độ tối đa: 250 độ C

Ứng dụng: Sử dụng cho các máy móc sản xuất nhỏ lẻ, các lò hấp tiệt trùng mini hoặc các phòng thí nghiệm kỹ thuật.

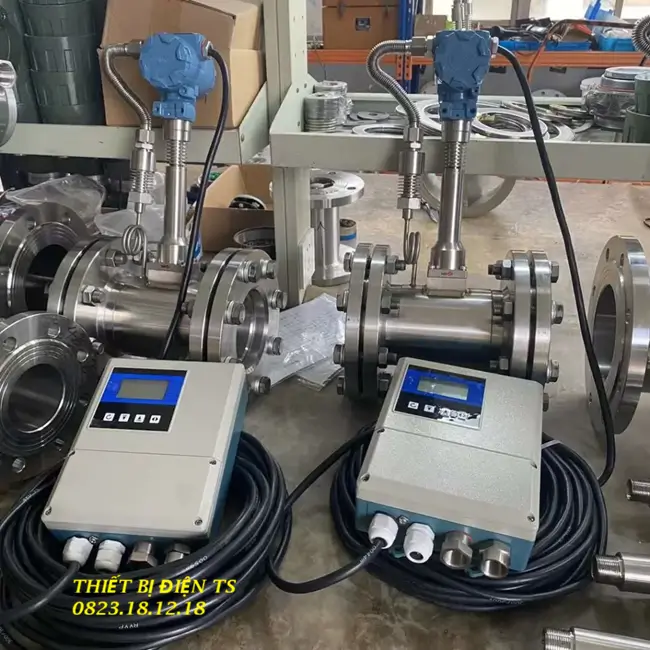

3. Đồng hồ đo hơi nóng bù nhiệt Vortex màn hình rời

Đồng hồ đo hơi nóng bù nhiệt Vortex màn hình rời là giải pháp kỹ thuật chuyên dụng cho các vị trí lắp đặt đường ống trên cao hoặc nơi có nhiệt độ môi trường quá lớn. Ở phiên bản này, thân cảm biến đo sẽ được lắp trực tiếp trên đường ống dẫn hơi, còn bộ hiển thị LCD được tách rời và kết nối qua dây cáp tín hiệu dài từ 5 đến 15 mét. Thiết kế này giúp bảo vệ mạch điện tử khỏi hơi nóng trực tiếp và giúp nhân viên kỹ thuật ghi chép số liệu một cách an toàn, thuận tiện ngay dưới tầm mắt.

Thông số kỹ thuật:

• Đặc điểm: Màn hình và thân tách biệt hoàn toàn
• Khoảng cách truyền tín hiệu: 5m, 10m hoặc hơn theo yêu cầu
• Khả năng chống nhiễu: Trang bị cáp bọc kim chống nhiễu chuyên dụng
• Tiêu chuẩn bảo vệ: IP67

Ứng dụng: Đo lưu lượng hơi nóng tại các hệ thống ống treo cao của tòa nhà, các hầm lò hơi nóng có nhiệt độ môi trường khắc nghiệt.

4. Đồng hồ đo hơi nóng bù nhiệt Vortex dùng cho hơi quá nhiệt

Đồng hồ đo hơi nóng bù nhiệt Vortex hơi quá nhiệt được thiết kế đặc biệt để chịu được nhiệt độ cực cao lên đến 350 độ C và áp suất rất lớn. Hơi quá nhiệt là môi trường có tính ăn mòn và giãn nở mạnh, do đó thiết bị sử dụng các loại cảm biến áp điện siêu bền và bảng mạch xử lý có thuật toán tính toán khối lượng riêng chuyên sâu cho hơi khô. Đây là thiết bị không thể thiếu trong các nhà máy nhiệt điện hoặc các trạm phát điện tự dùng của nhà máy sản xuất thép, hóa chất.

Thông số kỹ thuật:

• Nhiệt độ làm việc: Lên đến 350 độ C hoặc 450 độ C (tùy model)
• Chất liệu: Inox 316 hoặc thép hợp kim chịu nhiệt
• Cảm biến bù: Tích hợp cảm biến áp suất dải cao
• Tiêu chuẩn: Chống cháy nổ ExdIIBT4

Ứng dụng: Giám sát các dòng hơi quá nhiệt đầu ra của lò hơi cao áp trong nhà máy nhiệt điện, hóa dầu.

5. Đồng hồ đo hơi nóng bù nhiệt Vortex chạy bằng Pin

Đồng hồ đo hơi nóng bù nhiệt Vortex chạy Pin là dòng thiết bị lý tưởng cho các vị trí đo lường không thể kéo dây điện nguồn 220V hoặc 24V. Sản phẩm được trang bị viên pin Lithium dung lượng cao, cho phép thiết bị hoạt động liên tục trong 5 đến 8 năm mà vẫn đảm bảo tính năng bù nhiệt và hiển thị màn hình LCD sắc nét. Đây là bước đột phá giúp giảm thiểu chi phí hạ tầng điện và thi công cho các công trình có địa hình phức tạp hoặc trải rộng.

Thông số kỹ thuật:

• Nguồn cấp: Pin Lithium 3.6V chuyên dụng
• Tuổi thọ pin: Hoạt động bền bỉ từ 5 đến 8 năm
• Màn hình: LCD tiết kiệm năng lượng tiêu thụ
• Giao tiếp: Có thể tích hợp module truyền tin không dây

Ứng dụng: Lắp đặt tại các đường ống dẫn hơi ngoài trời, các trạm đo lưu lượng hơi nội bộ tại các khu vực xa trung tâm điều khiển.

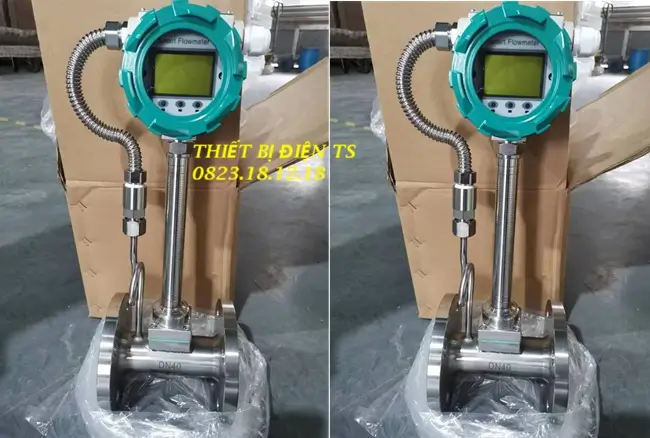

6. Đồng hồ đo hơi nóng bù nhiệt Vortex thân Inox 316

Đồng hồ đo hơi nóng bù nhiệt Vortex thân Inox 316L là phiên bản cao cấp nhất, chuyên dùng cho các ngành công nghiệp đòi hỏi sự tinh khiết và an toàn vệ sinh như thực phẩm và dược phẩm. Với toàn bộ thân đồng hồ làm từ Inox 316L, thiết bị có khả năng kháng lại sự ăn mòn của hơi nước nóng có lẫn hóa chất tẩy rửa hoặc các dung dịch đặc thù. Bề mặt ống được mài nhẵn mịn giúp ngăn ngừa tình trạng tích tụ cặn bẩn, đảm bảo kết quả đo lường luôn ổn định và đạt chuẩn vệ sinh quốc tế.

Thông số kỹ thuật:

• Chất liệu: Toàn bộ Inox 316L (SUS316L) cao cấp
• Kiểu kết nối: Nối bích hoặc nối Clamp (vi sinh)
• Khả năng chịu hóa chất: Tuyệt vời
• Độ bền cơ học: Rất cao, chống oxy hóa tuyệt đối

Ứng dụng: Nhà máy sản xuất sữa, bia rượu, dược phẩm và các hệ thống hơi nóng dùng để tiệt trùng thiết bị y tế.

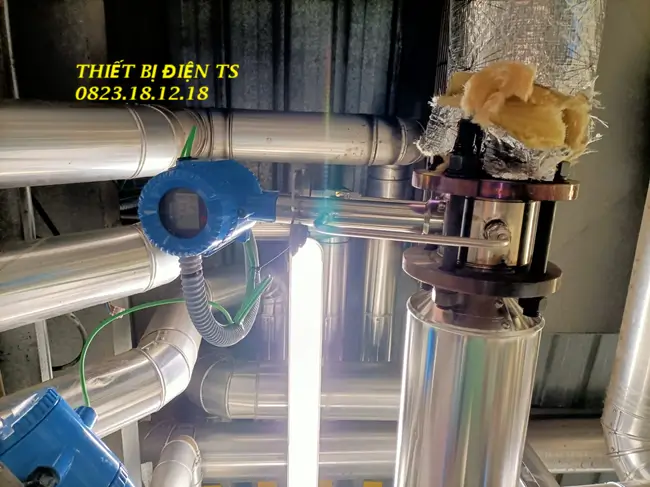

V. Ứng dụng thực tế của đồng hồ đo hơi nóng bù nhiệt Vortex

Với khả năng đo lường bền bỉ và chính xác, đồng hồ đo hơi nóng bù nhiệt Vortex được ứng dụng rộng rãi trong:

• Công nghiệp dệt nhuộm: Kiểm soát lượng hơi nóng cung cấp cho các máy nhuộm vải và máy căng kim để đảm bảo chất lượng thành phẩm.
• Sản xuất thực phẩm: Đo lường hơi tiệt trùng trong các quy trình sản xuất sữa, nước đóng chai và đồ hộp.
• Ngành giấy và bao bì: Giám sát lưu lượng hơi cấp cho các lô sấy giấy, giúp tối ưu hóa độ ẩm và độ bền của giấy.
• Ngành hóa chất và cao su: Sử dụng trong các bồn phản ứng hóa học và quy trình lưu hóa cao su cần nhiệt độ hơi ổn định.
• Hệ thống giặt là công nghiệp: Quản lý tiêu thụ hơi nóng tại các bệnh viện, khách sạn quy mô lớn.
• Nhà máy phát điện: Đo lưu lượng hơi quá nhiệt tại các tuabin để kiểm soát hiệu suất phát điện của nhà máy.

VI. Ưu điểm kỹ thuật của đồng hồ đo hơi nóng bù nhiệt Vortex

• Không có bộ phận chuyển động: Thiết kế thanh chắn Vortex cố định giúp thiết bị không bị mài mòn, không bị kẹt rác và có tuổi thọ cực cao.
• Tự động bù trừ đa tham số: Tích hợp đồng thời cảm biến nhiệt độ và áp suất, loại bỏ mọi sai số do biến động trạng thái của hơi nước.
• Khả năng chống rung lắc tốt: Bộ vi xử lý hiện đại tích hợp thuật toán lọc nhiễu, đảm bảo kết quả đo ổn định ngay cả khi đường ống bị rung mạnh.
• Dải đo rộng và linh hoạt: Đo lường hiệu quả từ lưu lượng cực thấp đến cực cao mà không làm giảm độ chính xác.
• Vật liệu cao cấp và an toàn: Thân inox đúc nguyên khối chịu áp suất và nhiệt độ lớn, đảm bảo an toàn tuyệt đối trước các sự cố vỡ ống dẫn hơi.

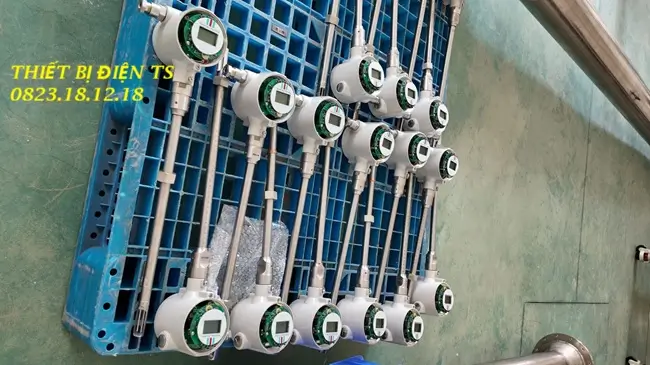

VII. Bảng giá đồng hồ đo hơi nóng bù nhiệt Vortex mới nhất tại ThietbidienTS

Giá của sản phẩm phụ thuộc vào kích thước đường ống và các tính năng bù nhiệt tích hợp. Dưới đây là bảng giá tham khảo:

Lưu ý: Bảng giá trên chỉ mang tính chất tham khảo. Đơn giá thực tế có thể thay đổi tùy theo thương hiệu (Woteck, Hansung…) và yêu cầu kiểm định. Hãy gọi hotline để có giá tốt nhất.

VIII. Kinh nghiệm chọn mua đồng hồ đo hơi nóng bù nhiệt Vortex chuẩn xác

Khải hãy lưu ý khách hàng những điểm mấu chốt sau để chọn được dòng đồng hồ hơi nóng ưng ý nhất:

1. Xác định loại hơi thực tế: Hãy cho chúng tôi biết bạn dùng hơi bão hòa hay hơi quá nhiệt để chọn dải cảm biến bù nhiệt phù hợp.
2. Chọn theo lưu lượng thay vì size ống: Không nên lắp đồng hồ theo kích thước ống dẫn. Hãy chọn theo lưu lượng kg/h tối đa và tối thiểu để đảm bảo cánh xoáy Vortex hoạt động ổn định.
3. Ưu tiên dòng bù nhiệt bù áp tích hợp: Để kết quả đo chuẩn xác nhất, hãy luôn chọn dòng tích hợp sẵn 3 trong 1 (Lưu lượng + Nhiệt độ + Áp suất).
4. Kiểm tra nhiệt độ và áp suất tối đa: Đảm bảo thiết bị bạn mua có thông số làm việc cao hơn 20% so với thông số thực tế của lò hơi để đảm bảo độ bền.
5. Giấy tờ kiểm định pháp lý: Chỉ mua hàng tại đơn vị uy tín như ThietbidienTS để đảm bảo đầy đủ CO, CQ và được hỗ trợ kiểm định kẹp chì dán tem của cơ quan đo lường nhà nước.
