Cấu tạo và nguyên lý hoạt động van điện từ

Van điện từ (Solenoid Valve) là thiết bị đóng/mở dòng chảy tự động bằng cơ chế điện từ, giúp kiểm soát lưu chất (nước, khí, dầu, hơi…) trong các hệ thống đường ống. Đây là một thiết bị phổ biến trong nhiều lĩnh vực công nghiệp và dân dụng như cấp thoát nước, khí nén, tưới tự động, xử lý nước thải, xăng dầu…

Trong bài viết này, chúng ta sẽ cùng tìm hiểu chi tiết cấu tạo, nguyên lý hoạt động và ứng dụng của van điện từ.

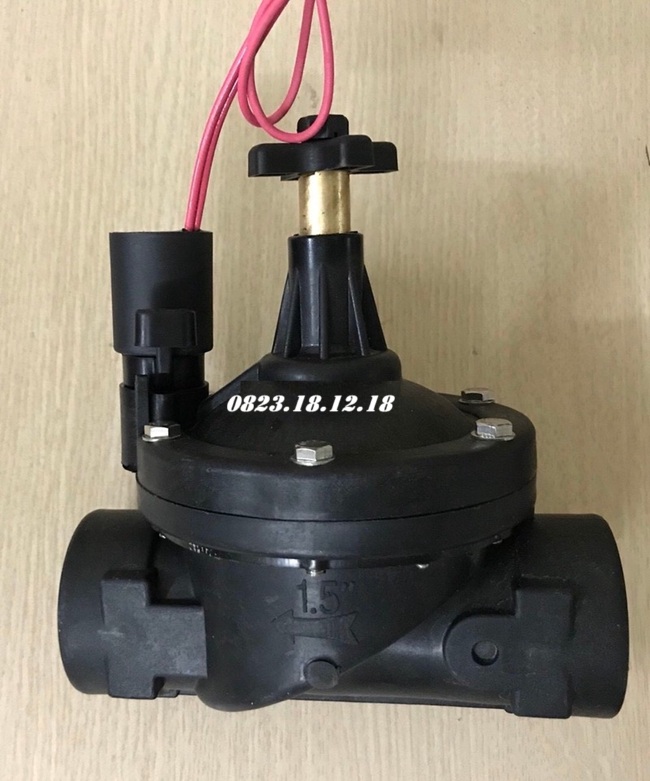

1. Van điện từ là gì?

Van điện từ là loại van điều khiển dòng chảy tự động dựa vào lực hút của điện từ. Khi được cấp điện, cuộn dây điện từ sẽ tạo ra từ trường để tác động lên lõi van, giúp van chuyển từ trạng thái đóng sang mở hoặc ngược lại.

Loại van này có nhiều ưu điểm như khả năng đóng/mở nhanh, hoạt động ổn định, tiết kiệm năng lượng, và dễ dàng lắp đặt. Van điện từ được sử dụng rộng rãi trong các hệ thống cấp thoát nước, khí nén, xăng dầu, hóa chất, phun sương, và tưới tiêu tự động.

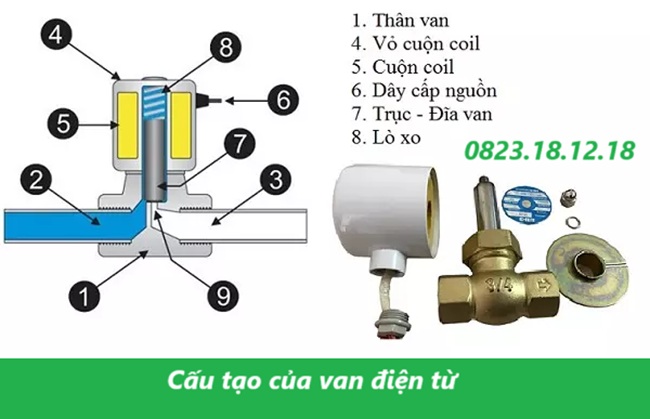

2. Cấu tạo của van điện từ

Về cơ bản, van điện từ gồm các bộ phận chính sau:

• Thân van: thường được làm từ đồng thau, inox, gang, hoặc nhựa PVC,… Đây là bộ phận bảo vệ các chi tiết bên trong van và là nơi lưu chất đi qua. Thân van thường có các cổng kết nối với đường ống dẫn.
• Cuộn dây điện từ: được làm từ đồng hoặc nhôm và bọc cách điện. Đây là bộ phận tạo ra lực từ khi có dòng điện chạy qua, giúp điều khiển lõi van đóng/mở.
• Lõi van (Trục van): bộ phận chuyển động lên xuống khi có dòng điện đi qua cuộn dây điện từ.
• Lò xo: có nhiệm vụ đẩy lõi van về vị trí ban đầu khi ngắt điện. Đây là bộ phận giúp van trở lại trạng thái đóng hoặc mở, tùy vào loại van (thường mở hay thường đóng).
• Màng van (Đối với van màng): Được làm từ cao su EPDM, NBR hoặc PTFE, màng van giúp ngăn dòng lưu chất khi van ở trạng thái đóng.

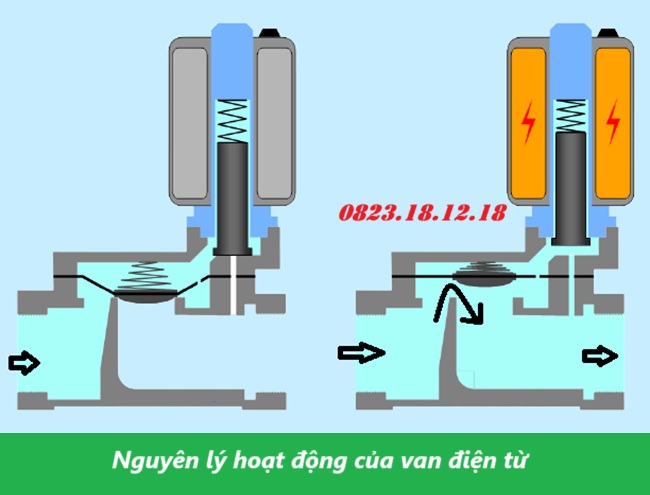

3. Nguyên lý hoạt động của van điện từ

Nguyên lý hoạt động của van điện từ khá đơn giản, dựa trên lực hút điện từ sinh ra khi có dòng điện chạy qua cuộn dây. Tùy vào loại van (van thường đóng hay thường mở), cơ chế hoạt động sẽ khác nhau:

Nguyên lý hoạt động của van điện từ thường đóng (NC – Normally Closed):

Khi không có điện, lò xo đẩy lõi van xuống, giữ van ở trạng thái đóng, ngăn dòng chảy của lưu chất. Khi được cấp điện, cuộn dây sinh ra lực từ, hút lõi van lên, giúp van mở và cho phép lưu chất chảy qua. Loại van này thường được sử dụng trong các hệ thống cấp nước, tưới tự động, máy lọc nước…

Nguyên lý hoạt động của van điện từ thường mở (NO – Normally Open):

Ở trạng thái không cấp điện, lò xo giữ lõi van ở trạng thái mở, cho phép lưu chất chảy qua. Khi cấp điện, lực từ hút lõi van xuống, đóng van và ngăn dòng chảy. Loại van này thường dùng trong các hệ thống cần duy trì dòng chảy liên tục, như hệ thống làm mát, thoát nước…

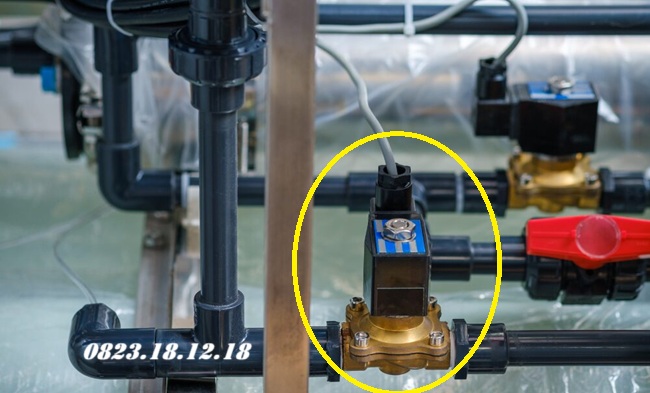

4. Ứng dụng của van điện từ trong thực tế

Một số ứng dụng phổ biến bao gồm:

– Hệ thống cấp thoát nước: Điều khiển dòng nước trong các nhà máy xử lý nước, hệ thống tưới tiêu tự động, máy lọc nước.

– Hệ thống khí nén: Dùng để kiểm soát dòng khí trong các hệ thống khí nén công nghiệp.

– Hệ thống phun sương: Điều khiển dòng nước trong các hệ thống làm mát, tưới cây tự động.

– Ngành xăng dầu, hóa chất: Van điện từ inox được sử dụng để kiểm soát dòng xăng, dầu, hóa chất trong các hệ thống dẫn lưu chất ăn mòn.

– Hệ thống PCCC: Điều khiển dòng nước hoặc khí chữa cháy trong hệ thống phòng cháy chữa cháy tự động.

5. Phân loại van điện từ phổ biến

Dựa vào nhiều tiêu chí, van điện từ có thể được phân loại như sau:

5.1. Phân loại theo nguồn điện

– Van điện từ 12V DC: Thường dùng trong các hệ thống nhỏ như tưới cây, phun sương.

– Van điện từ 24V DC: An toàn, ít gây giật, phù hợp với hệ thống công nghiệp và tự động hóa.

– Van điện từ 220V AC: Sử dụng trong các hệ thống cấp nước, khí nén dân dụng.

5.2. Phân loại theo chất liệu

– Van điện từ đồng: Dùng cho nước sạch, khí nén.

– Van điện từ inox: Chịu được áp lực, nhiệt độ cao và các lưu chất ăn mòn như dầu, hóa chất.

– Van điện từ nhựa: Phù hợp cho nước sạch, hóa chất nhẹ, và hệ thống tưới tiêu.

5.3. Phân loại theo trạng thái hoạt động

– Van điện từ thường đóng (NC): Chỉ mở khi có dòng điện chạy qua, phù hợp cho hệ thống cần đóng ngắt lưu chất thường xuyên.

– Van điện từ thường mở (NO): Luôn mở và chỉ đóng khi được cấp điện, phù hợp cho các hệ thống cần dòng chảy liên tục hoặc tránh gián đoạn lưu thông của lưu chất, chẳng hạn trong hệ thống làm mát hoặc thoát nước.

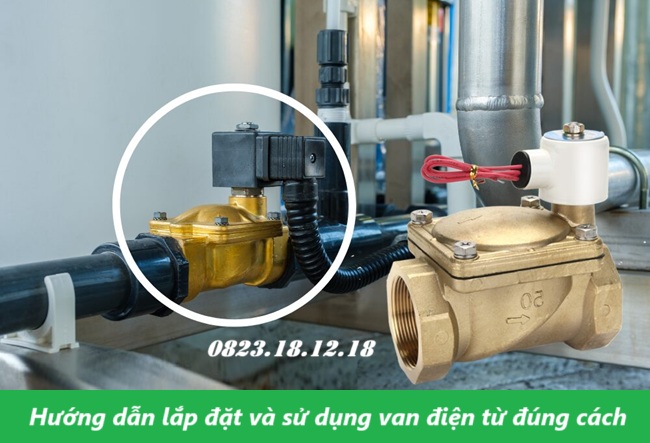

6. Hướng dẫn lắp đặt và sử dụng van điện từ đúng cách

Để đảm bảo van điện từ hoạt động hiệu quả, an toàn và bền bỉ, quá trình lắp đặt cần được thực hiện đúng cách. Dưới đây là các bước hướng dẫn lắp đặt và sử dụng van điện từ:

6.1. Hướng dẫn lắp đặt van điện từ

Bước 1. Chọn vị trí lắp đặt phù hợp:

– Lắp đặt van ở vị trí khô ráo, thoáng khí, tránh tiếp xúc trực tiếp với nước hoặc môi trường quá ẩm ướt để đảm bảo tuổi thọ của cuộn dây điện từ.

– Đảm bảo vị trí lắp đặt dễ dàng bảo trì, kiểm tra hoặc thay thế khi cần.

Bước 2. Lắp đúng chiều dòng chảy

Trên thân van thường có mũi tên chỉ chiều dòng chảy. Cần lắp van theo đúng chiều này để van hoạt động trơn tru và tránh gây hỏng hóc.

Bước 3. Kiểm tra nguồn điện

Đảm bảo nguồn điện cung cấp cho van đúng với thông số kỹ thuật (12V, 24V, 220V). Cần sử dụng nguồn điện ổn định để tránh hiện tượng đoản mạch hoặc cháy cuộn dây.

Bước 4. Vệ sinh đường ống trước khi lắp đặt

Đảm bảo đường ống sạch sẽ, không có cặn bẩn, rác hoặc vật cản, tránh tình trạng kẹt màng van trong quá trình vận hành.

Bước 5. Cố định van chắc chắn

Sau khi lắp đặt van vào đường ống, cần siết chặt các mối nối để tránh hiện tượng rò rỉ lưu chất.

6.2. Lưu ý khi sử dụng van điện từ

– Thường xuyên vệ sinh và bảo trì: Kiểm tra định kỳ để vệ sinh cuộn dây, màng van và các bộ phận bên trong. Điều này giúp giảm thiểu nguy cơ kẹt van do cặn bẩn tích tụ.

– Tránh làm việc quá tải: Không để van hoạt động liên tục trong thời gian dài nếu không cần thiết, vì điều này có thể khiến cuộn dây bị nóng, dẫn đến giảm tuổi thọ.

– Kiểm tra nguồn điện: Đảm bảo nguồn điện cấp cho van ổn định và đúng thông số để tránh gây chập cháy.

– Thay thế linh kiện hỏng kịp thời: Nếu phát hiện van bị kẹt, rò rỉ hoặc cuộn dây bị cháy, cần sửa chữa hoặc thay thế linh kiện ngay để tránh ảnh hưởng đến hệ thống.

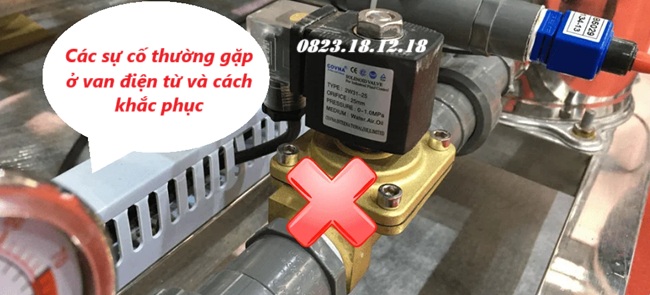

7. Các sự cố thường gặp ở van điện từ và cách khắc phục

Dưới đây là một số sự cố phổ biến khi sử dụng van điện từ, kèm theo nguyên nhân và cách khắc phục để giúp bạn xử lý nhanh chóng:

7.1. Van điện từ không hoạt động (không mở/đóng)

Nguyên nhân:

– Mất nguồn điện do đứt dây dẫn, ngắt mạch hoặc hỏng cuộn dây điện từ.

– Lò xo van bị kẹt hoặc gãy.

– Có dị vật, cặn bẩn bám trong màng van, gây cản trở hoạt động.

Cách khắc phục:

  – Kiểm tra và đảm bảo nguồn điện cấp đúng thông số. Nếu cuộn dây bị cháy, cần thay mới.

  – Tháo van ra, vệ sinh sạch sẽ các bộ phận bên trong, đặc biệt là màng van và lõi van.

  – Kiểm tra lò xo, nếu lò xo bị hỏng, cần thay thế bằng lò xo mới.

7.2. Van điện từ bị rò rỉ lưu chất

Nguyên nhân:

– Các mối nối không được siết chặt hoặc gioăng cao su bị mòn, rách.

– Màng van bị thủng hoặc kẹt do cặn bẩn.

Cách khắc phục:

– Kiểm tra các mối nối và siết chặt lại nếu cần thiết.

– Thay gioăng cao su hoặc màng van nếu phát hiện bị hỏng.

– Vệ sinh màng van và thân van để loại bỏ cặn bẩn.

7.3. Van hoạt động nhưng kém hiệu quả (đóng/mở chậm)

Nguyên nhân:

  – Cuộn dây điện từ hoạt động yếu do không đủ điện áp hoặc bị hỏng.

  – Có vật cản bên trong đường ống, gây cản trở lưu chất.

  – Màng van bị kẹt do cặn bẩn hoặc lò xo yếu.

Cách khắc phục:

  – Kiểm tra nguồn điện cấp cho cuộn dây và thay mới nếu cuộn dây bị hỏng.

  – Vệ sinh sạch sẽ van và loại bỏ vật cản trong đường ống.

  – Thay lò xo mới nếu phát hiện lò xo bị yếu hoặc gãy.

8. Mua van điện từ chất lượng ở đâu?

Van điện từ là thiết bị quan trọng, giúp kiểm soát dòng chảy của nước, khí, dầu và các lưu chất khác trong các hệ thống tự động. Với cấu tạo đơn giản, nguyên lý hoạt động dễ hiểu và nhiều ưu điểm như đóng/mở nhanh, tiết kiệm năng lượng, van điện từ ngày càng được ứng dụng rộng rãi trong công nghiệp và dân dụng.

Để đảm bảo van điện từ hoạt động hiệu quả và bền bỉ, bạn cần chọn sản phẩm chất lượng, lắp đặt đúng kỹ thuật và thường xuyên bảo trì, vệ sinh định kỳ. Nếu bạn đang tìm kiếm van điện từ chất lượng hoặc cần tư vấn chi tiết hơn, hãy liên hệ ngay với Công Ty TNHH THIẾT BỊ ĐIỆN TS chúng tôi để được báo giá ưu đãi và chi tiết nhất.
