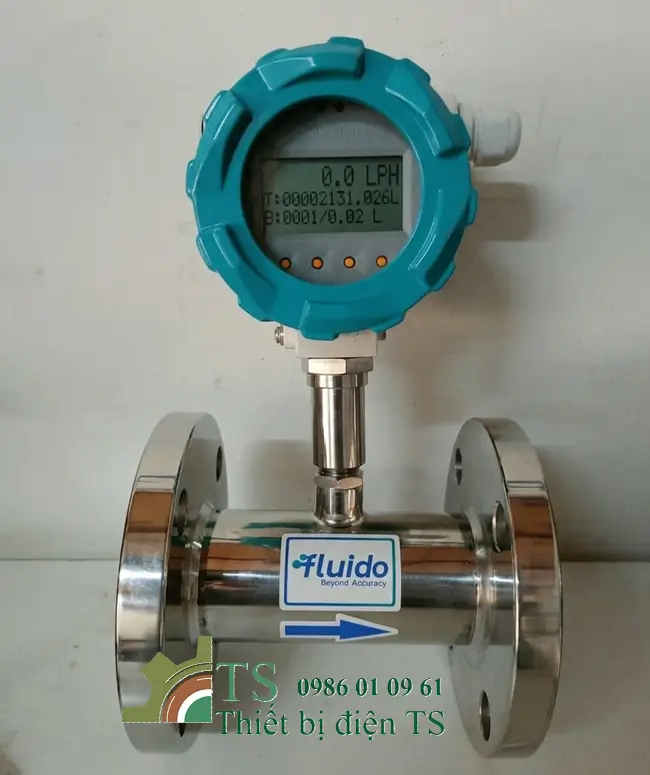

I. Đồng hồ đo xăng dầu Tuabin là gì?

Đồng hồ đo xăng dầu Tuabin là thiết bị đo lường thể tích chất lỏng vận hành dựa trên cơ chế cảm ứng vận tốc dòng chảy, sử dụng một cụm cánh quạt tuabin quay tự do đặt đồng trục ngay trong lòng đường ống dẫn nhiên liệu. Khi dòng lưu chất di chuyển qua thân máy, động năng của chất lỏng tác động trực tiếp vào các cánh nghiêng làm cánh quạt quay tròn với vận tốc góc tỷ lệ thuận trực tiếp với tốc độ di chuyển của dòng chảy.

Khác với các dòng đồng hồ đo thể tích dịch chuyển tích cực như bánh răng elip hay đĩa lắc vốn có buồng đong cơ học nặng nề, đồng hồ tuabin sở hữu đường dẫn dòng chảy thẳng xuyên suốt. Kết cấu này tạo ra tổn thất áp suất rất thấp, hạn chế tối đa tình trạng cản trở dòng chảy của máy bơm và cho phép thiết bị đạt kích thước siêu nhỏ gọn. Thiết bị đặc biệt tối ưu cho các lưu chất có độ nhớt thấp và độ linh động cao như xăng sinh học, xăng không chì, dầu Diesel, dầu hỏa, cồn công nghiệp và dung môi hữu cơ.

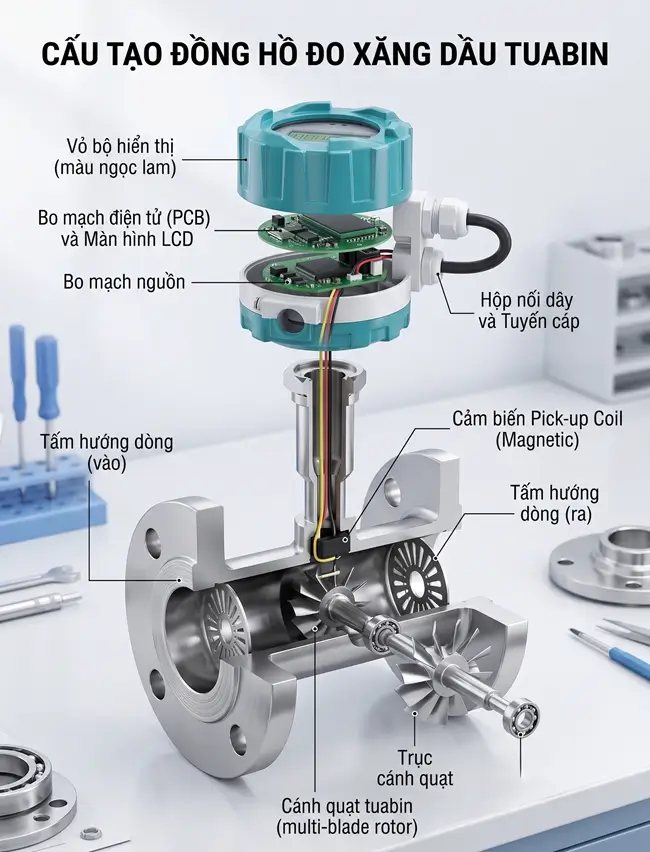

II. Cấu tạo của đồng hồ đo xăng dầu Tuabin

Một chiếc đồng hồ đo xăng dầu tuabin kỹ thuật số tiêu chuẩn công nghiệp được cấu thành từ 7 cụm bộ phận cơ điện chính xác:

Thân vỏ buồng đo chịu áp: Được đúc từ hợp kim nhôm áp lực cao hoặc thép không gỉ dày dặn phủ sơn tĩnh điện chống ăn mòn hóa chất. Hai đầu thân vỏ tiện ren trong tiêu chuẩn (kích cỡ phổ biến 1 inch, 1.5 inch hoặc 2 inch) hoặc mặt bích bắt bu-lông, lòng ống gia công mài nhẵn để dòng chảy lưu thông trơn tru.
Cụm cánh quạt tuabin phát động: Trái tim chuyển động cơ học của đồng hồ, gồm một bánh xe nhiều cánh nghiêng đều nhau làm từ vật liệu polymer tổng hợp chịu lực hoặc thép không gỉ. Trên đỉnh của các cánh quạt được đúc ngậm các hạt nam châm vĩnh cửu trơ hóa chất chịu được môi trường hydrocacbon.
Trục đỡ và cụm bạc lót chống mài mòn: Trục định tâm chế tạo từ hợp kim cacbua vonfram siêu cứng kết hợp với các viên bi hoặc bạc lót bằng gốm sứ cao cấp. Cụm đỡ này triệt tiêu tối đa lực ma sát quay, cho phép cánh quạt chuyển động siêu nhạy ngay cả khi dòng chảy ở ngưỡng lưu lượng rất thấp.
Cụm cánh định hướng dòng chảy: Bố trí cố định ở hai đầu trước và sau của cánh quạt tuabin. Cụm cánh nắn dòng này có nhiệm vụ triệt tiêu các xoáy cuộn thủy lực hỗn loạn sinh ra từ các khúc cua đường ống, biến dòng chảy thành các đường thẳng song song trước khi va đập vào cánh quạt.
Cảm biến xung từ trường xuyên vách: Cảm biến thu phát tín hiệu từ tính đặt trong hốc kín cách ly hoàn toàn ở vách ngoài của buồng đo. Cảm biến hoạt động theo nguyên lý cảm ứng điện từ hoặc hiệu ứng từ, ghi nhận số lần quét qua của nam châm trên cánh quạt mà không cần tiếp xúc vật lý với dòng chất lỏng.
Bo mạch vi xử lý và màn hình hiển thị tinh thể lỏng: Bảng mạch điện tử bọc keo chống ẩm đặt trong hộp kín tiêu chuẩn bảo vệ cao, tích hợp màn hình hai dòng hiển thị đồng thời số lít mẻ bơm, số lít tổng cộng dồn và lưu lượng tức thời tính theo lít/phút, cùng các phím bấm chức năng cài đặt mềm.
Khay pin nguồn và cụm gioăng phớt làm kín: Sử dụng nguồn nuôi bằng cặp pin tiểu thông dụng hoặc pin lithium chuyên dụng có tuổi thọ từ 2 đến 3 năm, kết hợp hệ thống gioăng cao su flo kháng dầu bảo vệ khoang điện tử không bị hơi xăng dầu thẩm thấu.

III. Cơ chế hoạt động của đồng hồ đo xăng dầu Tuabin

Đồng hồ đo xăng dầu tuabin vận hành theo nguyên lý chuyển đổi động năng dòng chảy thành tín hiệu xung điện từ số hóa, diễn ra tuần hoàn qua 4 giai đoạn kỹ thuật liên hoàn:

Giai đoạn 1: Ổn định và nắn thẳng dòng chảy: Dòng nhiên liệu áp lực từ máy bơm đi vào cổng nạp của đồng hồ. Trước khi tiếp cận cánh quạt, dòng chảy buộc phải đi qua cụm cánh định hướng phía trước. Tại đây, toàn bộ các dòng xoáy thủy lực, chuyển động cuộn xoắn sinh ra do cút nối hay van khóa đường ống đều bị nắn thẳng thành dòng chảy tầng êm ái song song với trục buồng đo.
Giai đoạn 2: Tác động động năng làm quay cánh tuabin: Dòng chất lỏng chuyển động thẳng va đập trực tiếp vào mặt nghiêng của các cánh tuabin. Áp lực động năng ép cánh quạt quay quanh trục định tâm. Nhờ góc nghiêng cánh được tính toán khí động học chính xác, vận tốc góc quay của cánh quạt tuabin tỷ lệ thuận tuyến tính với vận tốc dòng chảy trung bình của nhiên liệu trong lòng ống.
Giai đoạn 3: Cảm ứng phát xung từ trường xuyên vách: Khi cánh quạt quay tròn, các hạt nam châm vĩnh cửu gắn trên đỉnh cánh lần lượt quét qua vị trí của cảm biến từ trường nằm ở mặt ngoài vách buồng đo. Mỗi lần hạt nam châm lướt qua sẽ làm biến thiên từ trường, kích thích cảm biến sinh ra một xung điện áp dạng sóng nhỏ. Tần số phát xung này phản ánh chính xác tốc độ quay của tuabin và tương ứng với một thể tích chất lỏng cố định chảy qua.
Giai đoạn 4: Tính toán thể tích và hiển thị số liệu: Chuỗi xung điện tử được gửi tức thời về bộ vi xử lý trung tâm. Bo mạch đếm số xung nhận được, nhân với hệ số phát xung đo lường đã được hiệu chuẩn trong bộ nhớ máy để tính ra thể tích thực tế. Kết quả đo được xuất trực tiếp lên màn hình tinh thể lỏng theo thời gian thực (hiển thị số lít bơm tăng dần và tốc độ dòng chảy thực tế), đồng thời số liệu tích lũy được lưu vào chip nhớ bán dẫn vĩnh viễn.

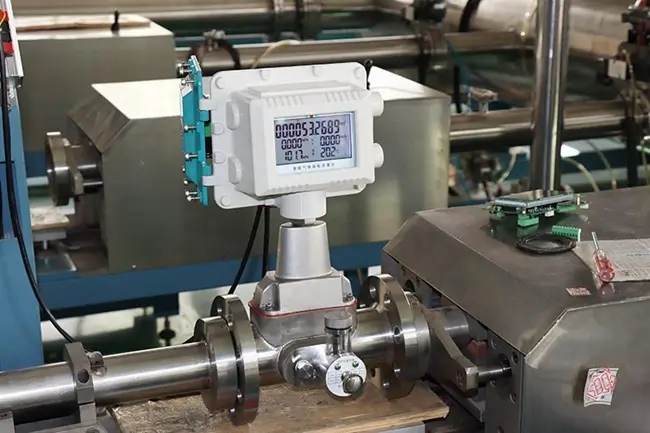

IV. Ưu điểm của đồng hồ đo xăng dầu Tuabin

Kết cấu siêu nhỏ gọn, trọng lượng nhẹ: Do không cần buồng đong cơ học cồng kềnh, đồng hồ tuabin có kích thước rất nhỏ gọn. Thiết bị có thể lắp đặt ren trực tiếp ngay tại đuôi cò bơm tay hoặc bố trí trên những tuyến ống hẹp mà không làm nặng tay người thao tác.
Tổn thất áp lực đường ống cực thấp: Thiết kế lòng ống thông thoáng dạng dòng chảy thẳng giúp chất lỏng đi qua dễ dàng, độ sụt áp qua đồng hồ chỉ từ 0.1 đến 0.3 bar, không làm suy giảm lưu lượng cấp phát của máy bơm.
Độ chính xác cao với chất lỏng độ nhớt thấp: Trong môi trường xăng, dầu Diesel và dung môi, thiết bị duy trì sai số ổn định dưới 0.5% trên toàn bộ dải lưu lượng làm việc.
Hiển thị đa thông số trực quan theo thời gian thực: Màn hình kỹ thuật số phản ánh đồng thời lượng nhiên liệu cấp phát tức thời và tốc độ dòng chảy theo lít/phút, hỗ trợ người vận hành kiểm soát tình trạng làm việc của hệ thống bơm.
Chi phí đầu tư và bảo trì kinh tế: Cấu tạo ít chi tiết chuyển động phức tạp, chỉ có duy nhất một cụm cánh quạt quay trên trục gốm nên thiết bị có độ bền cao, giá thành dễ tiếp cận và chi phí thay pin bảo dưỡng rất thấp.

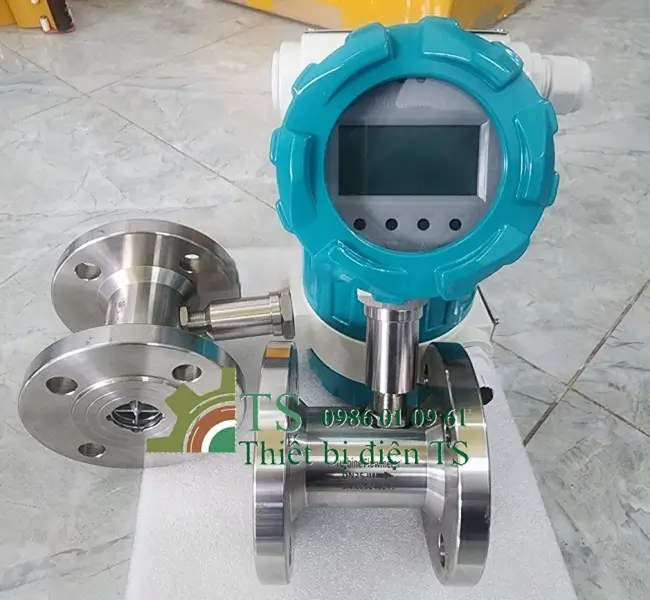

V. Ứng dụng của đồng hồ đo xăng dầu Tuabin

Lắp đặt tích hợp tại đầu vòi rót cấp phát: Gắn trực tiếp vào ren đuôi của cò bơm xăng dầu tự ngắt hoặc cò bơm tay, tạo thành một cụm cấp phát di động nhỏ gọn cho các trạm cấp dầu bến bãi.
Trạm cấp phát nhiên liệu nội bộ và xe bồn dã chiến: Đo đếm thể tích dầu Diesel, dầu hỏa cấp cho xe tải nặng, máy xúc đào, máy ủi tại các công trường thi công hạ tầng, khai thác mỏ và nông trường.
Ngành hàng hải và giao thông đường thủy: Kiểm soát lưu lượng dầu nạp cho tàu đánh bắt thủy sản, sà lan vận tải và ca nô cao tốc tại các cầu cảng, âu bến neo đậu.
Ngành hóa chất và sản xuất sơn công nghiệp: Đo lường chính xác các dòng dung môi hữu cơ bay hơi nhanh, cồn ethanol, axeton, toluene trong quá trình phối trộn nguyên liệu vào bồn khuấy.
Hệ thống cấp nhiên liệu tổ máy phát điện: Giám sát lượng dầu Diesel tiêu thụ định kỳ từ bồn chứa ngầm nạp lên bình chứa hàng ngày của tổ máy phát điện dự phòng tại các tòa nhà cao ốc, bệnh viện.

VI. Lưu ý khi lắp đặt và sử dụng đồng hồ đo xăng dầu Tuabin

Bắt buộc duy trì đoạn ống thẳng kỹ thuật: Cơ cấu tuabin rất nhạy cảm với các xoáy cuộn thủy lực. Bắt buộc phải duy trì một đoạn ống thẳng không có van hay cút co với chiều dài tối thiểu bằng 5 lần đường kính ống ở phía trước cửa vào và bằng 3 lần đường kính ống ở phía sau cửa ra của đồng hồ.
Bắt buộc lắp đặt cụm lọc cặn phía trước đồng hồ: Khe hở giữa cánh quạt tuabin và vách buồng đo rất hẹp. Phải lắp đặt cốc lọc cặn có mắt lưới từ 30 đến 60 micron ngay trước cửa vào để chặn đứng mạt rỉ sắt, xỉ hàn đáy bồn chui vào làm kẹt gãy cánh quạt.
Giới hạn về độ nhớt của môi chất đo: Thiết bị được thiết kế tối ưu cho chất lỏng có độ nhớt thấp dưới 20 cSt. Tuyệt đối không dùng đồng hồ tuabin để đo các loại dầu nhớt động cơ đậm đặc, dầu hộp số bánh răng hay mỡ lỏng vì độ nhớt cao sẽ làm giảm tốc độ cánh quạt, gây sai số nghiêm trọng và làm quá tải trục quay.
Ngăn chặn bọt khí lọt vào buồng đo: Khi có bọt khí hoặc túi khí đi qua, cánh tuabin nhẹ sẽ bị khí nén quay với tốc độ cực nhanh, dẫn đến hiện tượng đồng hồ nhảy số lít ảo gấp nhiều lần thực tế. Luôn đảm bảo đường ống hút kín khít tuyệt đối và buồng đo luôn ngập chìm trong chất lỏng khi đo.
Lắp đặt đúng chiều dòng chảy: Quan sát mũi tên đúc nổi trên thân kim loại để lắp đúng chiều di chuyển của nhiên liệu. Lắp ngược chiều sẽ khiến cánh quạt quay lùi và hệ thống vi xử lý không thể ghi nhận số liệu.
Bảo vệ màn hình hiển thị trước ánh nắng gay gắt: Nếu lắp đặt đồng hồ ngoài trời, cần có mái che bảo vệ để chống tia cực tím và nhiệt độ cao làm lóa đen màn hình tinh thể lỏng hoặc làm giòn nứt lớp phím bấm silicon.

VII. Địa chỉ cung cấp đồng hồ đo xăng dầu Tuabin chính hãng, giá tốt

Đồng hồ đo xăng dầu tuabin giữ vai trò là giải pháp đo lường thể tích kỹ thuật số nhỏ gọn, tối ưu hóa độ sụt áp đường ống và cung cấp khả năng kiểm soát lưu lượng tức thời chuẩn xác cho các dòng nhiên liệu có độ linh động cao. Việc tuân thủ nghiêm ngặt đoạn ống thẳng kỹ thuật, tích hợp cụm lọc cặn mắt siêu mịn và duy trì kiểm chuẩn định kỳ bằng bình chuẩn đo lường tiêu chuẩn sẽ loại trừ hoàn toàn sai số bọt khí, bảo vệ trục đỡ gốm sứ vận hành bền bỉ và duy trì sai số đo lường dưới 0.5% qua hàng triệu lít nhiên liệu xuất kho.

CTY TNHH THIẾT BỊ ĐIỆN TS chuyên nhập khẩu và phân phối trực tiếp các dòng đồng hồ đo xăng dầu tuabin kỹ thuật số gắn vòi, đồng hồ tuabin đường ống ren 1 inch, 1.5 inch, 2 inch và đồng hồ tuabin thân thép không gỉ đo hóa chất chính hãng với đầy đủ giấy tờ chứng nhận nguồn gốc xuất xứ CO, chứng chỉ chất lượng xuất xưởng CQ cùng chính sách bảo hành chính hãng từ 12 đến 24 tháng. Quý khách hàng cần tư vấn cấu hình kỹ thuật chuyên sâu hoặc nhận bảng báo giá chi tiết ưu đãi nhất năm 2026 xin vui lòng liên hệ trực tiếp qua số Hotline 0986.010.961, truy cập website thietbidients.com hoặc gửi thư về địa chỉ email thietbidients97@gmail.com.
