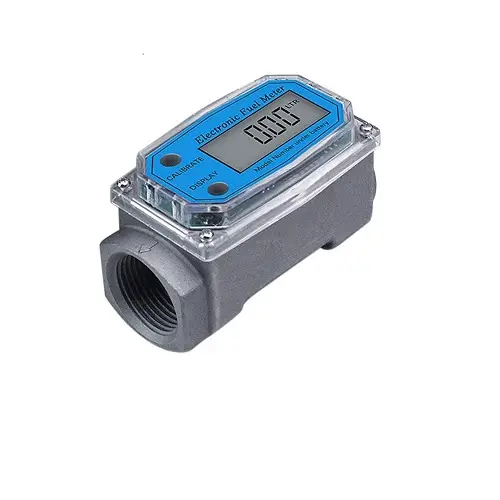

Đồng Hồ Đo Xăng Dầu Tuabin

I. Giới thiệu về đồng hồ đo xăng dầu Tuabin

Đồng hồ đo xăng dầu Tuabin là dòng thiết bị đo lưu lượng nhiên liệu cao cấp được sử dụng phổ biến trong các hệ thống cấp phát xăng dầu công nghiệp hiện đại. Thiết bị hoạt động dựa trên nguyên lý cánh tuabin quay theo tốc độ dòng chảy của chất lỏng để tính toán lưu lượng nhiên liệu thực tế đi qua đường ống.

Hiện nay, đồng hồ đo xăng dầu Tuabin được ứng dụng rộng rãi trong:

• Trạm cấp phát nhiên liệu
• Hệ thống bơm dầu công nghiệp
• Nhà máy hóa chất
• Kho chứa xăng dầu
• Dây chuyền sản xuất nhiên liệu
• Hệ thống quản lý nhiên liệu tự động

So với các dòng đồng hồ đo cơ học truyền thống, đồng hồ Tuabin mang lại độ chính xác cao hơn, khả năng phản hồi nhanh hơn và đặc biệt phù hợp với hệ thống tự động hóa hiện đại.

II. Thông số kỹ thuật của đồng hồ xăng dầu Tuabin

• Tên sản phẩm: Đồng hồ đo xăng dầu Tuabin
• Nguyên lý hoạt động: Cánh tuabin quay theo dòng chảy
• Môi chất đo: Xăng, dầu diesel, dầu DO, dầu nhẹ
• Kiểu hiển thị: Cơ hoặc điện tử LCD
• Kích thước: DN15 – DN200
• Kết nối: Ren, mặt bích, Clamp
• Chất liệu thân: Nhôm, gang, Inox 304, inox316
• Chất liệu cánh tuabin: Inox hoặc hợp kim chống mài mòn
• Độ chính xác: ±0.2% ~ ±1.0%
• Áp suất làm việc: PN16 – PN40
• Nhiệt độ làm việc: -20°C đến 150°C
• Nguồn điện: Pin lithium 3.6V hoặc 24VDC
• Tín hiệu đầu ra: Pulse, 4-20mA, RS485, Modbus
• Cấp bảo vệ: IP65/IP67
• Tiêu chuẩn chống cháy nổ: Exd IICT6
• Màn hình hiển thị: Lưu lượng tức thời và tổng lưu lượng
• Kiểu lắp đặt: lắp ngang hoặc đứng
• Môi trường làm việc: Công nghiệp xăng dầu, hóa chất, nhiên liệu
• Ứng dụng: Trạm xăng dầu, kho dầu, hệ thống cấp phát nhiên liệu.

III. Nguyên lý hoạt động của đồng hồ đo xăng dầu Tuabin

Nguyên lý hoạt động của đồng hồ đo Tuabin dựa trên tốc độ quay của cánh quạt bên trong thân đồng hồ.

Khi nhiên liệu chảy qua, dòng lưu chất tác động lên cánh tuabin làm cánh tuabin bắt đầu quay, tốc độ quay tỷ lệ thuận với lưu lượng dòng chảy. Khi này bộ cảm biến ghi nhận số vòng quay, bộ xử lý chuyển đổi tín hiệu thành giá trị lưu lượng và hiển thị kết quả trực tiếp trên màn hình.

Nhờ nguyên lý này, thiết bị có thể đo chính xác:

• Lưu lượng tức thời
• Tổng lưu lượng
• Tốc độ dòng chảy
• Lượng nhiên liệu tiêu thụ

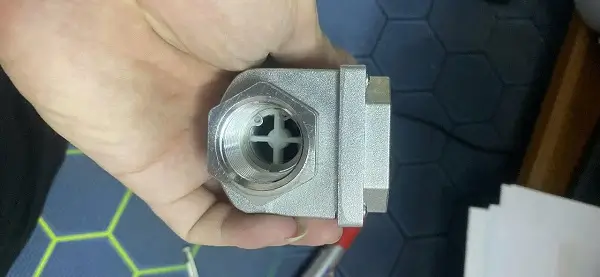

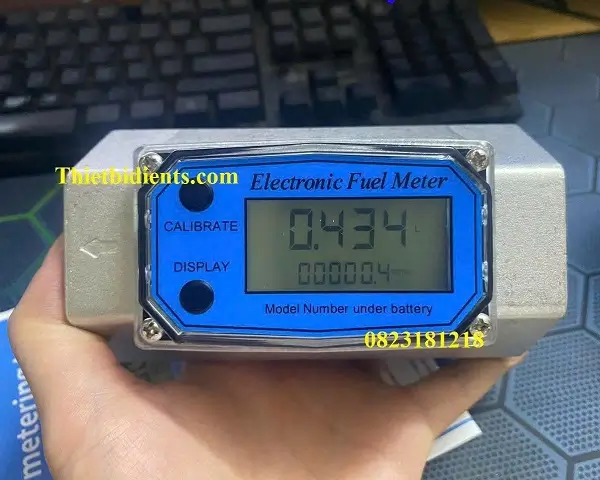

IV. Cấu tạo của đồng hồ đo xăng dầu Tuabin

Cấu tạo của đồng hồ đo xăng dầu Tuabin được thiết kế nhằm đáp ứng các yêu cầu:

• Đo lưu lượng chính xác
• Chịu áp suất cao
• Chống ăn mòn nhiên liệu
• Hoạt động ổn định liên tục
• Hạn chế sai số
• Kết nối hệ thống tự động hóa

Mỗi bộ phận trong cấu tạo đồng hồ đều giữ vai trò quan trọng trong việc đảm bảo hiệu suất vận hành và tuổi thọ của thiết bị.

1. Thân đồng hồ

Trong cấu tạo của Đồng hồ đo xăng dầu Tuabin, thân đồng hồ là bộ phận quan trọng đóng vai trò như lớp vỏ bảo vệ toàn bộ hệ thống cơ khí và điện tử bên trong thiết bị. Đây là nơi trực tiếp tiếp xúc với dòng nhiên liệu và chịu toàn bộ áp lực của môi chất trong quá trình vận hành.

Thân đồng hồ thường được sản xuất bằng: hợp kim nhôm, gang cầu, inox 304, inox 316.

Thân đồng hồ không chỉ có chức năng bảo vệ mà còn ảnh hưởng trực tiếp đến:

• Độ bền thiết bị
• Độ kín khít hệ thống
• Khả năng chống rò rỉ
• Độ ổn định khi đo lưu lượng
• Khả năng chịu áp suất và nhiệt độ
• Tuổi thọ của đồng hồ

Đặc điểm:

• Thiết kế kín hoàn toàn
• Bề mặt chống rò rỉ
• Chịu nhiệt và áp suất cao
• Kết nối ren hoặc mặt bích

Chức năng:

• Bảo vệ linh kiện bên trong
• Chịu áp lực dòng chảy
• Kết nối với đường ống
• Định hướng dòng nhiên liệu

2. Bộ cánh Tuabin

Cánh Tuabin là bộ phận quan trọng nhất của đồng hồ đo xăng dầu Tuabin. Đây là chi tiết trực tiếp tiếp nhận lực tác động của dòng nhiên liệu để tạo chuyển động quay.

Cánh tuabin được làm từ inox chống gỉ, hợp kim nhôm nhẹ, thép không gỉ chịu mài mòn.

Khi chất lỏng đi qua:

• Dòng chảy tác động lên cánh
• Cánh bắt đầu quay
• Tốc độ quay tỉ lệ thuận với lưu lượng chất lỏng

Đặc điểm:

• Độ nhạy cao
• Ma sát thấp
• Tốc độ phản hồi nhanh
• Hoạt động ổn định ở lưu lượng lớn

Chức năng:

• Tiếp nhận lực từ dòng nhiên liệu
• Chuyển đổi dòng chảy thành chuyển động cơ học
• Tạo tín hiệu đo lưu lượng
• Giúp đồng hồ đo lưu lượng chính xác
• Ổn định dòng chảy bên trong đồng hồ
• Hỗ trợ hệ thống điều khiển tự động

3. Trục quay của đồng hồ đo xăng dầu Tuabin

Trong cấu tạo của Đồng hồ đo xăng dầu Tuabin, trục quay là bộ phận cơ khí trung tâm có nhiệm vụ nâng đỡ, cố định và định hướng chuyển động quay của cánh Tuabin trong quá trình đo lưu lượng nhiên liệu.

Đây là chi tiết kết nối trực tiếp giữa:

• Bộ cánh Tuabin
• Ổ trục
• Bạc đạn
• Bộ cảm biến tín hiệu

Trục quay hoạt động như “xương sống” của hệ thống Tuabin, giúp toàn bộ cụm cánh quay ổn định, cân bằng và chính xác khi nhiên liệu chảy qua đồng hồ.

Đặc điểm:

• Trục thường được chế tạo từ Inox cứng, Tungsten carbide, thép chống mài mòn nên có độ bền cao
• giảm hao mòn
• Chống biến dạng
• Hoạt động bền bỉ liên tục.

Chức năng:

• Giữ cánh quay ổn định
• Giảm rung lắc
• Hạn chế ma sát
• Tăng tuổi thọ thiết bị

4. Bộ cảm biến tín hiệu

bộ cảm biến tín hiệu là bộ phận điện tử của đồng hồ đo xăng dầu tuabin có nhiệm vụ ghi nhận chuyển động quay của cánh Tuabin và chuyển đổi tín hiệu cơ học thành tín hiệu điện tử để phục vụ quá trình đo lường lưu lượng nhiên liệu.

Đặc điểm:

• Độ nhạy cảm cao
• Hoạt động không tiếp xúc
• Chống nhiễu tín hiệu tốt
• Độ chính xác cao
• Tích hợp công nghệ tự động hóa

Chức năng:

• Thu nhận dữ liệu lưu lượng
• Tính toán lưu lượng chính xác
• Hiển thị kết quả đo
• Truyền tín hiệu điều khiển
• Kết nối hệ thống tự động hóa

5. Bộ kết nối tín hiệu

Trong cấu tạo của Đồng hồ đo xăng dầu Tuabin, bộ kết nối tín hiệu là hệ thống giao tiếp điện tử có nhiệm vụ truyền dữ liệu đo lường từ đồng hồ đến các thiết bị điều khiển, giám sát và quản lý trung tâm.

Đây là bộ phận giúp đồng hồ đo lưu lượng không chỉ hoạt động độc lập mà còn có thể tích hợp vào:

• PLC công nghiệp
• Hệ thống SCADA
• Máy tính điều khiển
• Phần mềm quản lý nhiên liệu
• Hệ thống tự động hóa nhà máy
• IoT công nghiệp

Đặc điểm:

• Tốc độ truyền dữ liệu nhanh
• Độ ổn định tín hiệu cao
• Hỗ trợ nhiều chuẩn giao tiếp
• Khả năng truyền dữ liệu khoảng cách xa
• Tính tương thích cao

Chức năng:

• Truyền dữ liệu lưu lượng
• Kết nối hệ thống PLC
  Kết nối hệ thống SCADA
• Hỗ trợ quản lý nhiên liệu từ xa
• Điều khiển hệ thống tự động
• Lưu trữ và phân tích dữ liệu

6. Bộ hiển thị tín hiệu

Trong cấu tạo của Đồng hồ đo xăng dầu Tuabin, bộ hiển thị là bộ phận có nhiệm vụ hiển thị toàn bộ dữ liệu đo lường lưu lượng nhiên liệu để người vận hành dễ dàng theo dõi và kiểm soát hệ thống.

Đặc điểm:

• Hiện thị dữ liệu thời gian thực
• Độ hiển thị rõ nét cao
• Thiết kế chống rung và chống nhiễu
• Tích hợp nhiều thông số vận hành
• Hỗ trợ cài đặt và hiệu chuẩn

Chức năng:

• Quan sát lưu lượng nhiên liệu
• Theo dõi tổng lưu lượng
• Hiển thị dữ liệu vận hành
• Hỗ trợ hiệu chuẩn thiết bị
• Kết nối hệ thống tự động hóa.

V. Đặc điểm nổi bật của đồng hồ đo xăng dầu Tuabin

Độ chính xác cực cao

Sai số đo thường chỉ:

• ±0.2%
• ±0.5%
• ±1%

Đây là lý do đồng hồ Tuabin được sử dụng phổ biến trong hệ thống thương mại nhiên liệu và quản lý xuất nhập kho.

Đo lưu lượng lớn

Thiết bị phù hợp với:

• Đường ống lớn
• Hệ thống công suất cao
• Trạm cấp phát liên tục

Khả năng làm việc ổn định ở lưu lượng lớn là ưu điểm vượt trội của dòng Tuabin.

Độ nhạy cao

Thiết bị phản hồi nhanh với biến động dòng chảy, giúp theo dõi lưu lượng chính xác theo thời gian thực.

Tích hợp hệ thống tự động hóa

Đồng hồ đo lưu lượng xăng dầu tuabin có thể kết nối:

• Máy tính
• Phần mềm quản lý nhiên liệu
• Hệ thống điều khiển trung tâm
• PLC công nghiệp

Đây là giải pháp tối ưu cho doanh nghiệp hiện đại.

Hoạt động bền bỉ

Nhờ sử dụng vật liệu chống ăn mòn và thiết kế công nghiệp, đồng hồ Tuabin có tuổi thọ rất cao.

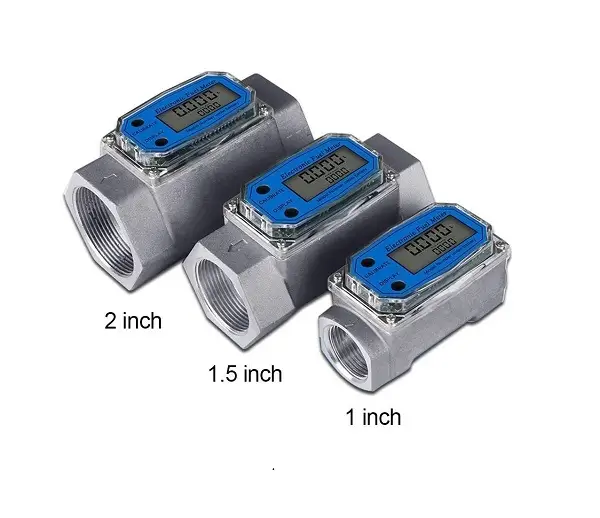

V. Phân loại đồng hồ đo xăng dầu Tuabin phổ biến

Đồng hồ đo xăng dầu Tuabin được phân chia thành nhiều dòng khác nhau nhằm đáp ứng từng nhu cầu sử dụng trong hệ thống nhiên liệu công nghiệp, thương mại và tự động hóa hiện đại.

Việc phân loại đồng hồ Tuabin thường dựa trên:

• Công nghệ hiển thị
• Phương thức xử lý tín hiệu
• Mức độ tự động hóa
• Môi trường làm việc
• Tiêu chuẩn an toàn chống cháy nổ

Mỗi dòng đồng hồ sẽ có:

• Cấu tạo riêng
• Đặc điểm kỹ thuật khác nhau
• Chức năng chuyên biệt
• Mức độ chính xác riêng

Việc hiểu rõ từng loại đồng hồ Tuabin giúp doanh nghiệp lựa chọn thiết bị phù hợp, tiết kiệm chi phí và đảm bảo hiệu quả vận hành lâu dài.

1. Đồng hồ đo xăng dầu Tuabin cơ học

Đồng hồ Tuabin cơ học là dòng thiết bị đo lưu lượng hoạt động hoàn toàn bằng cơ khí, không sử dụng mạch điện tử hoặc nguồn điện bên ngoài.

Thiết bị hoạt động dựa trên:

• Dòng nhiên liệu làm quay cánh Tuabin
• Chuyển động quay truyền qua hệ bánh răng
• Bộ hiển thị cơ học hiển thị kết quả đo

Đây là dòng đồng hồ truyền thống được sử dụng khá phổ biến trong các hệ thống cấp phát nhiên liệu cơ bản.

Đặc điểm:

• Hoạt động không cần điện
• Cấu tạo đơn giản
• Giá thành thấp
• Độ bền cơ học

Chức năng:

• Đo lưu lượng nhiên liệu
• Hiển thị tổng lưu lượng
• Hoạt động độc lập

2. Đồng hồ đo xăng dầu tuabin điện tử

Đồng hồ đo xăng dầu tuabin điện tử là loại đồng hồ đo xăng dầu hiện đại sử dụng: bộ cảm biến điện tử, bộ xử lý tín hiệu, màn hình điện tử để đo và hiển thị lưu lượng nhiên liệu với độ chính xác cao. Đây là dòng đồng hồ được sử dụng phổ biến trong các hệ thống tự động hóa hiện đại.

Đặc điểm:

• Độ chính xác cao
• Hiển thị điện tử hiện đại
• Kết nối tự động hóa
• Tốc độ phản hồi nhanh chóng

Chức năng:

• Quản lý nhiên liệu thông minh
• Kết nối hệ thống điều khiển
• Lưu trữ và phân tích dữ liệu

3. Đồng hồ đo xăng dầu Tuabin chống cháy nổ

Đây là dòng đồng hồ tuabin được thiết kế chuyên dụng cho các loại môi trường: Dễ cháy nổ, có hơi xăng dầu, hóa chất dễ bắt lửa, khí ga công nghiệp. Thiết bị đáp ứng các tiêu chuẩn an toàn nghiêm ngặt nhằm hạn chế nguy cơ phát sinh tia lửa điện.

Đặc điểm:

• Thiết kế kín an toàn cao
• Vật liệuinox 304 và 316 nên có khả năng chịu môi trường khắc nghiệt
• Đạt tiêu chuẩn chống cháy nổ: Exd llCT6, ATEX, IECEx

Chức năng:

• Đo lưu lượng ạn toàn: dảm bảo độ chính xác cao, an toàn tuyệt đối và hoạt động ổn định
• Bảo vệ hệ thống nhiên liệu: Hạn chế sự cố điện, giảm nguy cơ cháy nổ và đảm bảo an toàn
• Hoạt động trong môi trường đặc biệt: Kho xăng dầu, nhà máy hóa chất, trạm nhiên liệu, nhà máy khí gas, khu vực dễ phát sinh hơi cháy.

VI. Ứng dụng của đồng hồ đo xăng dầu Tuabin

• Hệ thống cấp phát xăng dầu: Đo chính xác lượng nhiên liệu cấp phát.
• Kho chứa nhiên liệu: Quản lý xuất nhập dầu và kiểm soát tồn kho.
• Nhà máy công nghiệp: Theo dõi tiêu hao nhiên liệu trong dây chuyền sản xuất.
• Hệ thống vận tải: Quản lý nhiên liệu cho xe bồn, tàu thủy và phương tiện công nghiệp.
• Ngành hóa chất: Đo lưu lượng dung môi và chất lỏng công nghiệp.

VII. Bảng giá đồng hồ đo xăng dầu tuabin 2026

Chú ý: Giá chỉ mang tính chất tham khảo và có thể thay đổi tùy theo xuất xứ, chất liệu, áp suất,…và nhà sản xuất

VIII. Kinh nghiệm lựa chọn đồng hồ đo xăng dầu Tuabin

Khi chọn mua thiết bị đồng hồ đo xăng dầu tuabin, các bạn cần chú ý:

• Chọn đúng kích thước đường ống: Việc chọn sai kích thước sẽ làm giảm độ chính xác.
• Kiểm tra lưu lượng làm việc: Mỗi model sẽ có dải lưu lượng khác nhau.
• Chọn vật liệu phù hợp: Inox chống ăn mòn tốt, nhôm nhẹ, giá rẻ, gang chịu áp lực cao
• Xem khả năng kết nối tín hiệu: Nếu sử dụng hệ thống tự động hóa nên ưu tiên: RS485, Pulse, PLC, Modbus
• Ưu tiên thương hiệu uy tín: Thiết bị chính hãng sẽ có độ chính xác cao, tuổi thọ lớn, bảo hành đầy đủ.

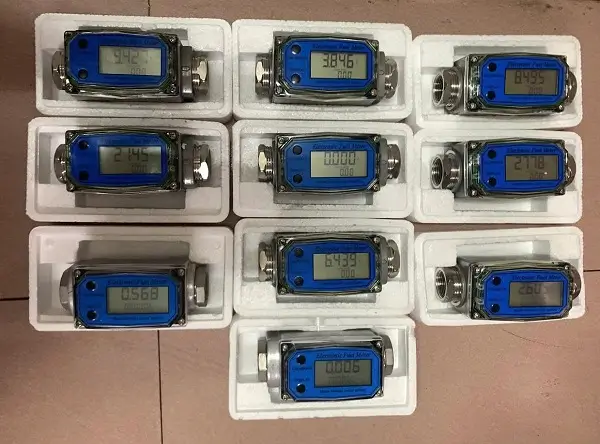

IX. Địa chỉ cung cấp đồng hồ đo xăng dầu Tuabin uy tín

CÔNG TY TNHH THIẾT BỊ ĐIỆN TS chuyên cung cấp:

• Đồng hồ đo lưu lượng xăng dầu
• Đồng hồ Tuabin điện tử
• Thiết bị cấp phát nhiên liệu
• Hệ thống bơm xăng dầu công nghiệp
• Tư vấn – thiết kế – lắp đặt hệ thống nhiên liệu

Cam kết:

• Hàng chính hãng
• Giá cạnh tranh
• Hỗ trợ kỹ thuật tận nơi
• Tư vấn lựa chọn phù hợp

Thông tin liên hệ:

Hotline: 0823181218
Email: thietbidients97@gmail.com

XEM THÊM: ĐỒNG HỒ ĐO XĂNG DẦU OVAL GEAR
