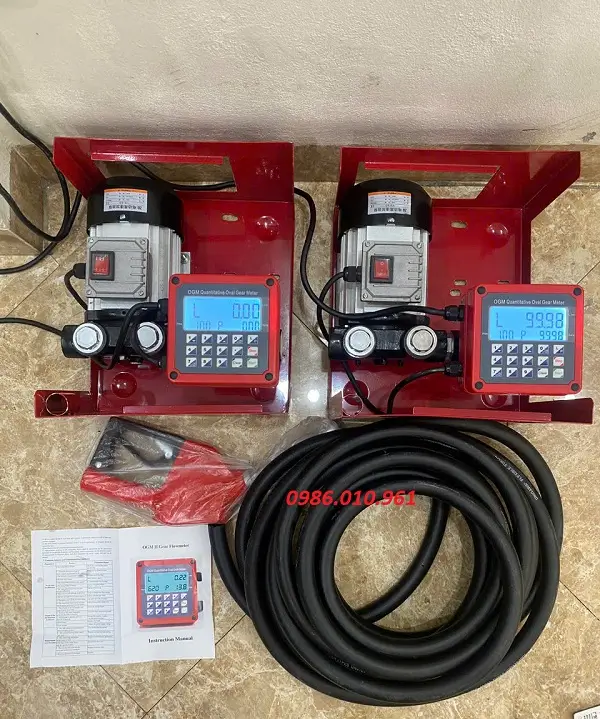

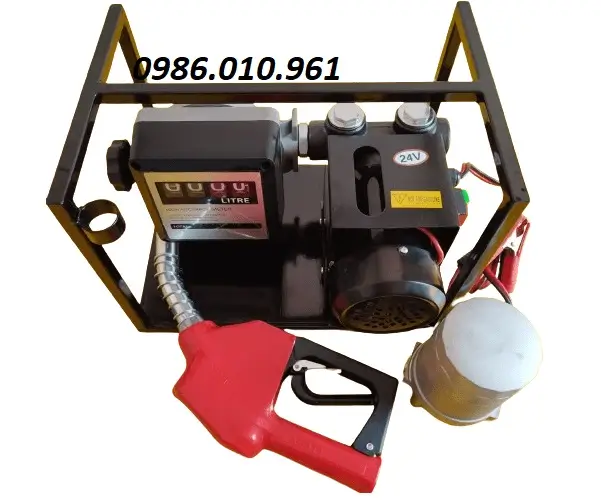

Bộ kit bơm dầu Diesel là một hệ thống thiết bị được lắp ghép đồng bộ nhằm thực hiện quá trình hút, vận chuyển, lọc, đo và cấp phát dầu Diesel từ bồn chứa đến xe, máy phát điện, máy công trình hoặc các thiết bị sử dụng nhiên liệu. Thay vì phải mua và lắp từng thiết bị riêng lẻ, bộ kit được thiết kế thành một cụm hoàn chỉnh, giúp quá trình lắp đặt và vận hành thuận tiện hơn.

Tùy vào nhu cầu sử dụng, mỗi bộ kit bơm dầu Diesel có thể được cấu hình khác nhau về công suất bơm, lưu lượng, kích thước đường ống và thiết bị đo. Một bộ cơ bản thường bao gồm:

Máy bơm dầu Diesel.
Đồng hồ đo lưu lượng dầu.
Súng bơm dầu.
Dây dẫn dầu.
Bộ lọc nhiên liệu.
Van một chiều hoặc van khóa.
Đầu nối, co, cút và phụ kiện lắp đặt.
Bộ điều khiển hoặc công tắc nguồn đối với một số hệ thống.

Cách lắp bộ kit bơm dầu Diesel là quy trình bố trí, kết nối và cố định các thiết bị trong bộ kit theo đúng thứ tự kỹ thuật để tạo thành một hệ thống có khả năng hút dầu Diesel từ bồn chứa, lọc nhiên liệu, bơm và cấp phát đến phương tiện hoặc thiết bị sử dụng. Quá trình này không chỉ đơn giản là nối các thiết bị với nhau mà còn yêu cầu xác định đúng hướng dòng chảy, kích thước đường ống, vị trí lắp đặt và độ kín của từng mối nối.

Về bản chất, cách lắp bộ kit bơm dầu Diesel nhằm tạo ra một đường dẫn nhiên liệu kín, liên tục và phù hợp với khả năng làm việc của máy bơm. Khi máy bơm hoạt động, nếu các mối nối kín và đường ống được bố trí đúng, dầu Diesel sẽ được hút từ bồn và đẩy đến súng bơm với lưu lượng tương đối ổn định.

Ngược lại, nếu lắp sai, chẳng hạn đường hút bị hở, đồng hồ lắp ngược chiều, đường ống quá nhỏ hoặc dây dẫn bị gập, hệ thống có thể gặp các vấn đề như máy bơm không hút được dầu, lưu lượng giảm, đồng hồ hoạt động không chính xác hoặc xuất hiện rò rỉ.

Vì vậy, nắm được cách lắp bộ kit bơm dầu Diesel đúng cách là điều cần thiết, giúp quá trình bơm – đo – cấp phát dầu diesel diễn ra ổn định, an toàn và thuận tiện trong quá trình sử dụng.

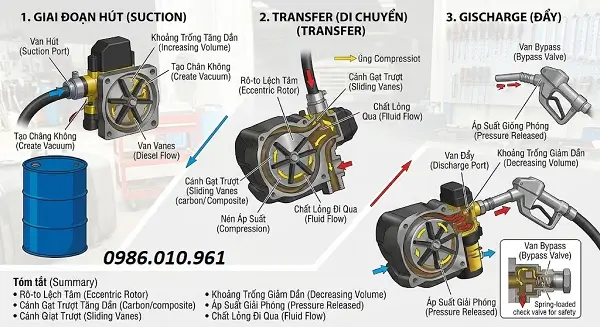

II. Nguyên lý hoạt động của bộ kit bơm dầu Diesel

Để thực hiện cách lắp đặt bộ kit bơm dầu dầu diesel đúng kỹ thuật, tiếp theo cần hiểu rõ nguyên lý hoạt động của bộ kit bơm dầu Diesel.

Bộ kit bơm dầu Diesel hoạt động theo nguyên lý hút – lọc – bơm – đo – cấp phát. Máy bơm tạo lực hút để đưa dầu từ bồn chứa qua đường ống, sau đó đẩy nhiên liệu qua đồng hồ đo, dây dẫn và súng bơm.

Hút dầu: Diesel được hút từ bồn chứa qua đường ống vào máy bơm.
Lọc nhiên liệu: Bộ lọc giữ lại cặn bẩn, hạn chế tạp chất đi vào máy bơm và đường cấp.
Bơm dầu: Máy bơm tạo áp lực để đưa Diesel qua hệ thống với lưu lượng phù hợp.
Đo lưu lượng: Đồng hồ đo ghi nhận lượng Diesel đã đi qua, hỗ trợ kiểm soát nhiên liệu.
Cấp phát: Dầu đi qua dây dẫn và súng bơm để cấp vào xe, máy phát điện hoặc máy móc.

Sơ đồ dòng chảy:

Bồn Diesel → Bộ lọc → Máy bơm → Đồng hồ đo → Dây dẫn → Súng bơm → Thiết bị nhận nhiên liệu.

Trong quá trình lắp bộ kit bơm dầu Diesel, cần đảm bảo các mối nối kín, đường hút không bị lọt khí, dây dẫn không bị gập và đồng hồ được lắp đúng chiều dòng chảy. Điều này giúp hệ thống bơm ổn định, hạn chế rò rỉ và hỗ trợ đo lượng nhiên liệu chính xác hơn.

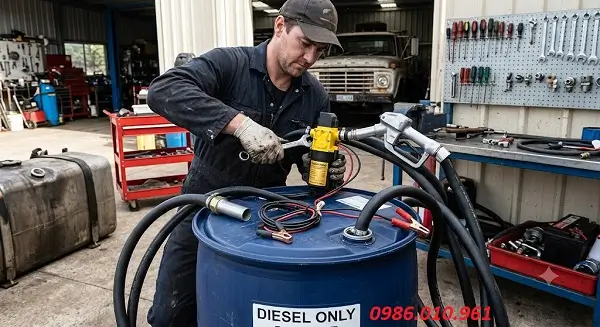

III. Chuẩn bị trước khi lắp đặt bộ kit bơm dầu Diesel

Trước khi thực hiện cách lắp đặt bộ kit bơm dầu diesel, cần phải kiểm tra toàn bộ các thiết bị và xác định phương án lắp đặt.

Cần kiểm tra

Kiểm tra máy bơm có đúng công suất và điện áp yêu cầu.
Kiểm tra đồng hồ đo lưu lượng có phù hợp với lưu lượng bơm.
Kiểm tra dây dẫn không bị nứt, gập hoặc biến dạng.
Kiểm tra các đầu ren, mặt nối và gioăng làm kín.
Kiểm tra bộ lọc, van và súng bơm.
Đảm bảo các thiết bị không bị hư hỏng trong quá trình vận chuyển.

Chuẩn bị dụng cụ và thiết bị trước khi lắp đặt

Cờ lê, mỏ lết.
Băng tan hoặc vật liệu làm kín phù hợp.
Kìm và tua vít.
Dụng cụ siết đầu nối.
Thiết bị kiểm tra điện nếu bộ bơm sử dụng động cơ điện.
Máy bơm dầu Diesel.
Bộ lọc dầu.
Đồng hồ đo lưu lượng.
Dây hút và dây cấp dầu.
Súng bơm.
Van khóa, van một chiều.
Co, cút, đầu nối và gioăng làm kín.

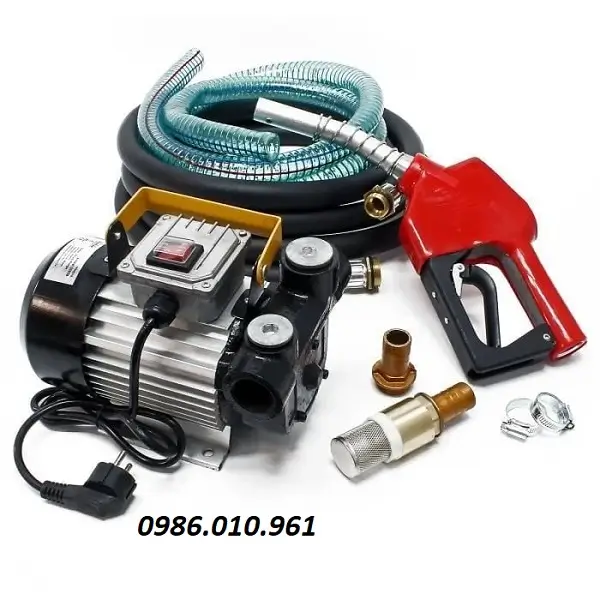

IV. Cách lắp bộ kit bơm dầu diesel đúng kỹ thuật

Để thực hiện cách lắp bộ kit bơm dầu Diesel đúng kỹ thuật, cần tuân thủ theo trình tự từ kiểm tra thiết bị, xác định vị trí lắp đặt đến kết nối đường hút, máy bơm, đồng hồ đo và súng bơm. Việc lắp đúng giúp dầu Diesel lưu thông ổn định, hạn chế rò rỉ và giúp thiết bị hoạt động bền hơn.

Bước 1: Chọn vị trí lắp đặt

Trong quy trình cách lắp bộ kit bơm dầu Diesel đúng kỹ thuật, lựa chọn vị trí lắp đặt là bước đầu tiên và có ảnh hưởng trực tiếp đến hiệu quả vận hành của toàn hệ thống. Máy bơm cần được đặt ở vị trí chắc chắn, khô ráo, thông thoáng và thuận tiện cho việc kiểm tra, bảo dưỡng.

Khi chọn vị trí cần lưu ý:

Nền đặt máy bơm phải chắc chắn, hạn chế rung lắc khi vận hành.
Vị trí máy bơm cần gần bồn chứa ở mức phù hợp, tránh đường hút quá dài.
Không đặt bộ kit tại khu vực dễ ngập nước hoặc thường xuyên ẩm ướt.
Đảm bảo có đủ không gian để thao tác với van, đồng hồ và súng bơm.
Đường ống hút và dây cấp cần được bố trí gọn, tránh gập hoặc xoắn.
Khu vực cấp phát phải thông thoáng và hạn chế các nguồn gây cháy

Không nên đặt máy bơm ở vị trí dễ va đập hoặc nơi dây dẫn thường xuyên bị kéo căng.

Bước 2: Kết nối đường hút dầu

Trong cách lắp bộ kit bơm dầu Diesel đúng kỹ thuật, kết nối đường hút là bước rất quan trọng vì đây là tuyến đưa Diesel từ bồn chứa đến đầu vào của máy bơm. Đường hút được lắp đúng sẽ giúp máy bơm dễ mồi, hút dầu ổn định và hạn chế hiện tượng lọt khí.

Sơ đồ cơ bản:

Bồn chứa – Van khóa – Bộ lọc/Van một chiều – Đường hút – Máy bơm.

Khi lắp đặt cần chú ý:

Chọn đường ống có kích thước phù hợp với đầu hút của máy bơm.
Hạn chế sử dụng quá nhiều co, cút làm tăng trở lực.
Siết kín các mối nối và kiểm tra gioăng làm kín.
Không để đường ống bị gập, xoắn hoặc móp.
Lắp bộ lọc, van đúng chiều dòng chảy.
Kiểm tra kỹ đường hút trước khi vận hành.

Đường hút kín và bố trí hợp lý sẽ giúp máy bơm dễ mồi, hút dầu ổn định, hạn chế tình trạng bơm yếu hoặc không lên dầu.

Bước 3: Lắp bộ lọc dầu diesel

Trong cách lắp bộ kit bơm dầu Diesel, bộ lọc có nhiệm vụ giữ lại cặn bẩn và tạp chất trong nhiên liệu, giúp bảo vệ máy bơm, đồng hồ đo và đường cấp dầu. Bộ lọc nên được lắp tại vị trí dễ quan sát, vệ sinh và thay thế khi cần.

Khi lắp bộ lọc, cần chú ý:

Lắp đúng chiều dòng chảy: Quan sát mũi tên trên thân lọc và đảm bảo chiều mũi tên trùng với hướng dầu Diesel di chuyển.
Kiểm tra gioăng: Gioăng phải sạch, không nứt hoặc biến dạng để hạn chế rò rỉ.
Siết đầu nối vừa đủ: Không siết quá mạnh vì có thể làm hỏng ren hoặc gioăng.
Giữ đường ống sạch: Tránh để bụi, cặn hoặc dị vật rơi vào đường ống khi kết nối.
Đặt lọc ở vị trí thuận tiện: Giúp dễ kiểm tra tình trạng lọc và thay thế định kỳ.
Kiểm tra sau khi lắp: Quan sát các mối nối để phát hiện sớm hiện tượng rò rỉ dầu.

Một bộ lọc bị tắc có thể làm giảm lưu lượng dầu, khiến máy bơm hoạt động nặng và quá trình cấp phát không ổn định. Vì vậy, khi thực hiện cách lắp bộ kit bơm dầu Diesel, cần lựa chọn bộ lọc phù hợp với loại nhiên liệu và lưu lượng của hệ thống.

Bước 4: Kết nối máy bơm với đường cấp dầu

Bước thứ 4 trong quá trình thực hiện cách lắp bộ kit bơm dầu Diesel, sau khi hoàn thành đường hút và bộ lọc, bước tiếp theo là kết nối đầu ra của máy bơm với đường cấp dầu. Đây là tuyến dẫn Diesel từ máy bơm đến đồng hồ đo, dây dẫn và súng bơm.

Sơ đồ cơ bản:

Máy bơm – Đồng hồ đo – Dây dẫn – Súng bơm

Cần lưu ý:

Xác định đúng đầu ra của máy bơm.
Chọn đường ống phù hợp với lưu lượng và kích thước đầu nối.
Lắp đúng chiều dòng chảy của đồng hồ, van nếu có.
Siết kín các mối nối, kiểm tra gioăng để hạn chế rò rỉ.
Hạn chế đường ống quá dài, nhiều co hoặc bị gập.
Cố định đường ống để tránh rung và kéo căng đầu nối.

Sau khi lắp, kiểm tra các mối nối và chạy thử để đảm bảo dầu chảy đều, máy bơm hoạt động ổn định và không xuất hiện rò rỉ.

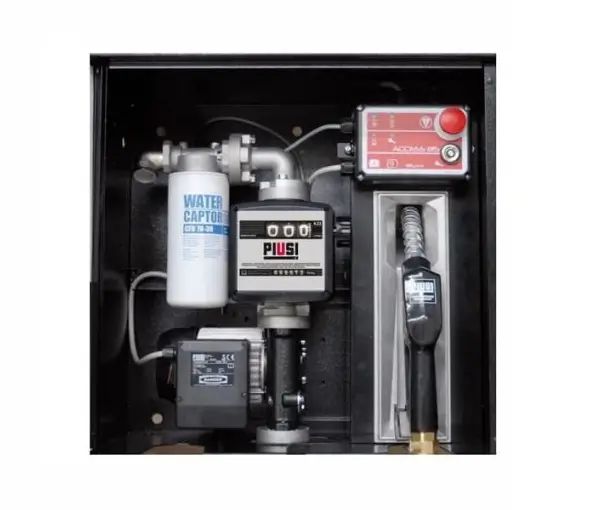

Bước 5: Lắp đồng hồ

Lắp đồng hồ đo lưu lượng dầu diesel là bước quan trọng trong các bước thực hiện cách lặp đặt bộ kit bơm dầu diesel. Đồng hồ đo lưu lượng giúp theo dõi lượng Diesel được cấp phát. Vì vậy, cần lắp đúng chiều và đảm bảo các mối nối chắc chắn để kết quả đo ổn định.

Khi lắp đồng hồ cần:

Xác định chiều dòng chảy
Kết nối đúng kích thước
Đảm bảo độ kín
Không siết quá mạnh
Hạn chế rung động
Chọn vị trí dễ quan sát.

Sau khi hoàn thành cách lắp bộ kit bơm dầu Diesel, cần chạy thử và kiểm tra đồng hồ có hiển thị bình thường hay không, đồng thời quan sát các mối nối để phát hiện rò rỉ trước khi đưa hệ thống vào vận hành chính thức.

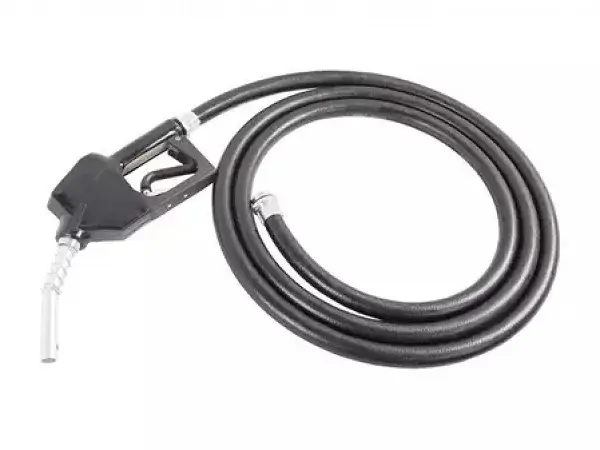

Bước 6: Lắp dây dẫn và súng bơm

Bước cuối cùng trong quy trình thực hiện cách lắp bộ kit bơm dầu diesel là lắp dây dẫn và súng bơm. Dây dẫn và súng bơm là bộ phận trực tiếp đưa nhiên liệu đến xe hoặc máy móc. Lắp đúng giúp dòng Diesel ổn định, dễ thao tác và hạn chế rò rỉ trong quá trình cấp phát.

Cần lưu ý:

Chọn dây phù hợp: Dây phải có khả năng sử dụng với dầu Diesel, chịu được áp lực và lưu lượng của máy bơm.
Kết nối đúng đầu dây: Một đầu nối với đầu ra của đồng hồ hoặc đường cấp, đầu còn lại nối với súng bơm. Các đầu nối cần tương thích về kích thước.
Kiểm tra gioăng và đầu nối: Đảm bảo không bị nứt, biến dạng hoặc hư hỏng trước khi siết.
Không để dây bị gập, xoắn: Dây được bố trí tương đối thẳng, tránh tạo điểm nghẽn làm giảm lưu lượng dầu.
Không kéo căng dây: Chiều dài dây nên phù hợp với phạm vi sử dụng, tránh lực kéo tác động lên đầu nối.
Kiểm tra súng bơm: Cò súng và cơ cấu đóng mở phải hoạt động bình thường, không bị kẹt.
Bố trí giá treo: Khi không sử dụng, nên đặt súng trên giá đỡ để tránh va đập và hạn chế dây bị kéo lê.

Sau khi hoàn thành bước này, mở hệ thống ở chế độ thử và kiểm tra dòng Diesel, các đầu nối, dây dẫn và súng bơm. Nếu không có hiện tượng rò rỉ và dầu được cấp đều, có thể chuyển sang bước kiểm tra và vận hành toàn bộ bộ kit.

Bước 7: Kiểm tra toàn bộ hệ thống trước khi vận hành

Sau khi hoàn thành các bước cách lắp bộ kit bơm dầu Diesel, cần kiểm tra toàn bộ hệ thống trước khi cấp nguồn và bơm nhiên liệu. Bước này giúp phát hiện sớm các lỗi lắp đặt, hạn chế rò rỉ và đảm bảo thiết bị hoạt động ổn định.

Kiểm tra các mối nối, gioăng và đường ống, đảm bảo không rò rỉ Diesel.
Đảm bảo đường hút không bị gập, xoắn và các van được lắp đúng chiều.
Kiểm tra máy bơm được cố định chắc chắn và sử dụng đúng nguồn điện theo yêu cầu.
Kiểm tra đồng hồ đo, dây dẫn và súng bơm hoạt động bình thường.
Chạy thử hệ thống, theo dõi lưu lượng dầu, tiếng ồn, độ rung và tình trạng rò rỉ.

Nếu dầu được cấp đều, đồng hồ hoạt động bình thường và không có dấu hiệu bất thường, bộ kit có thể đưa vào sử dụng.

Bước 8: Chạy thử bộ kit bơm dầu Diesel

Sau khi hoàn thành cách lắp bộ kit bơm dầu Diesel, cần chạy thử trước khi đưa vào sử dụng thường xuyên.

Quy trình kiểm tra

Kiểm tra lại toàn bộ đầu nối.
Đảm bảo van trên đường hút và đường cấp ở trạng thái phù hợp.
Kiểm tra lượng Diesel trong bồn.
Cấp nguồn cho máy bơm.
Theo dõi quá trình hút dầu.
Mở súng bơm từ từ để kiểm tra dòng chảy.
Quan sát đồng hồ đo lưu lượng.
Kiểm tra các mối nối xem có rò rỉ hay không.
Theo dõi tiếng ồn và độ rung của máy bơm.

Nếu hệ thống hoạt động ổn định, không xuất hiện rò rỉ hoặc tiếng động bất thường thì có thể đưa vào sử dụng.

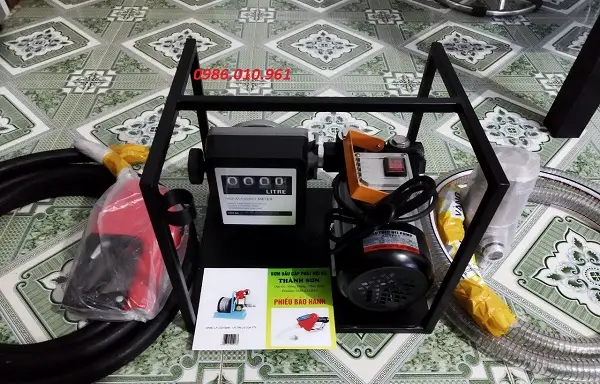

V. Vì sao cần lắp bộ kit đúng kỹ thuật?

Việc thực hiện cách lắp bộ kit bơm dầu Diesel đúng kỹ thuật có ảnh hưởng trực tiếp đến hiệu suất và độ bền của toàn bộ hệ thống. Nếu đường hút bị hở, đường ống quá nhỏ hoặc đồng hồ lắp sai chiều, hệ thống có thể xuất hiện tình trạng bơm yếu, lưu lượng không ổn định, đồng hồ đo sai hoặc rò rỉ nhiên liệu.

Do đó, trước khi lắp đặt cần xác định chính xác:

Lưu lượng Diesel cần cấp.
Khoảng cách từ bồn đến máy bơm.
Chiều dài và kích thước đường ống.
Công suất, điện áp của máy bơm.
Kiểu kết nối của đồng hồ và phụ kiện.
Vị trí đặt bộ kit.
Nhu cầu đo lường và quản lý nhiên liệu.

Đặc biệt, không nên chỉ lựa chọn bộ kit dựa vào giá thành. Một bộ kit có cấu hình phù hợp với bồn chứa, máy bơm và nhu cầu cấp phát sẽ giúp hệ thống vận hành ổn định, dễ bảo dưỡng và hạn chế phát sinh chi phí sửa chữa về sau.

VI. Những lỗi cần gặp khi lắp bộ kit bơm Diesel

Trong quá trình thực hiện cách lắp bộ kit bơm dầu Diesel, một số lỗi kỹ thuật có thể khiến hệ thống bơm yếu, cấp dầu không đều hoặc phát sinh rò rỉ. Các lỗi thường gặp gồm:

Đường hút bị hở: Các mối nối không kín khiến không khí lọt vào, làm máy bơm khó hút hoặc không lên dầu.
Lắp sai chiều dòng chảy: Đồng hồ đo, van một chiều hoặc bộ lọc lắp ngược có thể ảnh hưởng đến khả năng vận hành của hệ thống.
Đường ống quá nhỏ: Làm tăng trở lực, khiến lưu lượng thực tế thấp hơn khả năng của máy bơm.
Đường hút quá dài: Khoảng cách lớn giữa bồn và máy bơm có thể khiến máy bơm phải làm việc nhiều hơn và giảm hiệu quả hút.
Đường ống bị gập hoặc xoắn: Làm cản trở dòng Diesel, khiến lưu lượng cấp không ổn định.
Bộ lọc bị tắc: Cặn bẩn tích tụ làm giảm lượng dầu đi qua và khiến máy bơm hoạt động kém hiệu quả.
Đầu nối siết không đúng: Siết quá lỏng có thể gây rò rỉ; siết quá mạnh có thể làm hỏng ren hoặc gioăng.
Đồng hồ đo lắp không phù hợp: Sai kích thước hoặc không phù hợp với phạm vi lưu lượng có thể ảnh hưởng đến kết quả đo.
Dây dẫn không phù hợp: Dây quá nhỏ, quá dài hoặc không tương thích với Diesel có thể làm giảm độ bền và lưu lượng.
Máy bơm không phù hợp: Công suất hoặc lưu lượng bơm không đáp ứng nhu cầu sử dụng khiến thời gian cấp dầu kéo dài.
Không kiểm tra trước khi vận hành: Bỏ qua bước chạy thử có thể khiến các lỗi rò rỉ, rung, ồn hoặc lưu lượng bất thường không được phát hiện sớm.
Đấu nối điện không đúng: Với bộ kit sử dụng bơm điện, đấu sai nguồn hoặc thiếu thiết bị bảo vệ có thể gây hư hỏng và mất an toàn.

VI. Địa chỉ cung cấp bộ kit bơm dầu diesel uy tín

Khi tìm mua bộ kit bơm dầu Diesel không chỉ nên quan tâm tới mỗi giá cả mà còn cần lụa chọn được một đơn vị cung cấp sản phẩm uy tín, Công Ty TNHH Thiết Bị Điện TS là một đơn vị với:

Địa chỉ công ty, kho hàng đầy đủ
Đa dạng sản phẩm
Nguồn gốc sản phẩm CO -CQ đầy đủ
Tư vấn kỹ thuật chi tiết
Chính sách bảo hành rõ ràng
Báo giá nhanh, chi tiết
Giao hàng toàn quốc
Được kiểm tra hàng trước khi nhận.
