Băng Tải Nghiêng Công Nghiệp

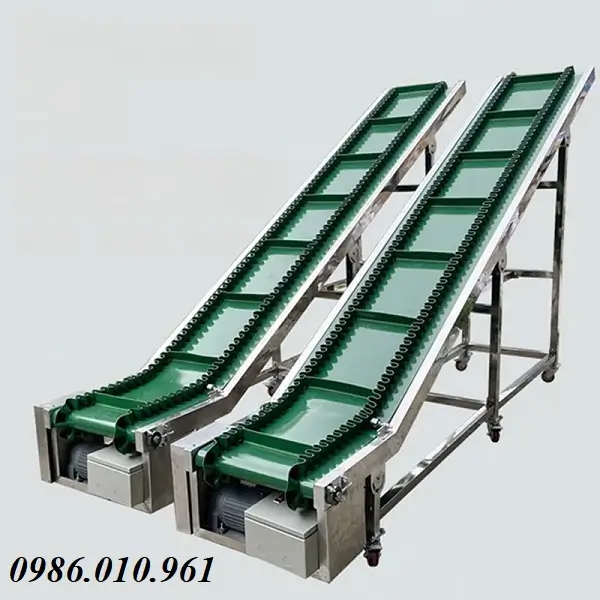

I. Băng tải công nghiệp là gì?

Trong các nhà máy sản xuất, kho bãi và dây chuyền đóng gói hiện đại, việc vận chuyển hàng hóa giữa các độ cao khác nhau luôn đòi hỏi giải pháp tối ưu về không gian lẫn chi phí. Băng tải nghiêng công nghiệp chính là giải pháp hàng đầu giúp tự động hóa quá trình trung chuyển nguyên vật liệu, giảm thiểu sức người và tăng năng suất lao động vượt trội.

Băng tải nghiêng công nghiệp là thiết bị vận chuyển được thiết kế với mặt băng đặt theo một góc nghiêng nhất định, có nhiệm vụ đưa hàng hóa, nguyên vật liệu hoặc sản phẩm từ vị trí thấp lên vị trí cao hoặc ngược lại. Thiết bị hoạt động nhờ động cơ truyền động, làm dây băng chuyển động liên tục để vận chuyển vật liệu theo một hướng cố định.

Khác với băng tải nằm ngang, băng tải nghiêng công nghiệp đặc biệt phù hợp với nhà xưởng, kho hàng và dây chuyền sản xuất có sự chênh lệch về độ cao. Tùy từng loại sản phẩm, băng tải có thể sử dụng dây PVC, PU, cao su hoặc dây băng có gân chống trượt để đảm bảo vật liệu không bị trượt trong quá trình di chuyển.

Đối với băng tải nghiêng công nghiệp Z-500, thiết bị có thể được sử dụng để vận chuyển thùng carton, bao hàng, nông sản, linh kiện, sản phẩm đóng gói và nhiều loại vật liệu khác. Việc ứng dụng băng tải giúp giảm sức lao động, rút ngắn thời gian vận chuyển, tăng năng suất và nâng cao tính liên tục của dây chuyền sản xuất.

II. Thông số kỹ thuật của Băng tải nghiêng công nghiệp

Dưới đây là các thông số kỹ thuật cơ bản của băng tải nghiêng công nghiệp Model Z-500:

• Model: Z – 500
• Loại băng tải: Băng tải nghiêng gân V (z-Type Conveyor)
• Chiều rộng băng tải: 500 mm
• Chiều dài băng tải: Tùy chỉnh linh hoạt theo nhu cầu lắp đặt thực tế
• Chiều dài khung chắn: 580mm
• Động cơ: 750W
• Độ nghiêng: 15° – 45°
• Điện áp vận hành: 220V – 1 pha hoặc 3 pha tùy chọn
• Dây băng: PVC/PU/ Cao su tùy chọn
• Kiểu vận chuyển: Vận chuyển theo phương nghiêng
• Bề mặt băng: Dạng gân V, tăng độ bám và hạn chế trượt vật liệu
• Khung băng tải: Thép sơn / Inox / nhôm định hình
• Khung chắn: Cao 580 mm, hỗ trợ hạn chế vật liệu rơi vãi khi vận chuyển
• Điều khiển: Tủ điện / nút điều khiển
• Tải trọng làm việc: 30 – 100 kg/m
• Tốc độ di chuyển: 5 – 25 m/phút
• Điều chỉnh kích thước: Có thể thiết kế theo mặt bằng và yêu cầu sử dụng
• Ứng dụng: Nhà máy, kho hàng, dây chuyển sản xuất, đóng gói, vận chuyển vật liệu.

III. Cấu tạo của băng tải nghiêng công nghiệp

Băng tải nghiêng công nghiệp được thiết kế chuyên dụng để vận chuyển nguyên vật liệu, thành phẩm hoặc kiện hàng giữa các độ cao khác nhau. Để đảm bảo hàng hóa không bị trượt đổ trong quá trình di chuyển trên mặt nghiêng (góc từ 15° – 45°), hệ thống này được cấu thành từ 8 bộ phận cốt lõi sau:

1. Khung Băng Tải

Khung là bộ phận chịu lực chính cho toàn bộ hệ thống băng tải nghiêng công nghiệp

• Thường làm bằng thép sơn tĩnh điện, Inox 304 (cho ngành thực phẩm, hóa chất) hoặc nhôm định hình.
• Kết cấu dạng dầm vòm hoặc dầm hộp cứng vững, chống rung lắc và chống cong vênh khi chịu tải trọng lớn trên độ nghiêng.

2. Dây Băng Tải Chuyên Dụng

Đây là bộ phận tiếp xúc trực tiếp với hàng hóa. Khác với băng tải phẳng, dây băng tải nghiêng công nghiệp có cấu tạo đặc thù:

• Bề mặt chống trượt: Sử dụng mặt gân gạt, mặt nhám gân gợn sóng, hoặc vách ngăn hai bên để giữ hàng hóa không bị trượt ngược xuống.
• Chất liệu: Dây PVC, PU, cao su chịu lực hoặc nhựa Modular tùy thuộc vào tải trọng và môi trường làm việc.

3. Động Cơ Và Hộp Số Truyền Động

• Động cơ giảm tốc: Cung cấp mô-men xoắn mạnh mẽ để kéo tải lên dốc. Công suất được tính toán dựa trên góc nghiêng và tổng khối lượng hàng hóa.
• Thắng từ / Phanh hãm: Bộ phận cực kỳ quan trọng trên băng tải nghiêng. Phanh từ tự động khóa khi ngắt điện hoặc gặp sự cố, ngăn hiện tượng băng tải bị trôi ngược do trọng lực.

4. Hệ Thống Puli Truyền Động

• Puli chủ động: Đặt ở đầu trên của băng tải, truyền lực quay từ động cơ sang dây băng. Mặt puli thường bọc cao su caro để tăng độ bám.
• Puli bị động: Đặt ở đầu dưới, đóng vai trò điều hướng vòng quay của dây băng.
• Puli đè / Con lăn định hướng: Tăng góc ôm của dây băng quanh puli chủ động nhằm tối đa hóa ma sát.

5. Con Lăn Đỡ Và Con Lăn Chống Lệch

• Con lăn đỡ tải: Đỡ mặt làm việc phía trên của dây băng. Trên đoạn nghiêng, khoảng cách giữa các con lăn được thu hẹp hơn so với băng tải phẳng để giảm độ võng dây.
• Con lăn đỡ về: Đỡ phần dây băng rỗng ở nhánh quay về bên dưới.
• Con lăn hướng tâm / Chống lệch: Giữ dây băng luôn chạy đúng tâm, tránh cọ xát vào thành khung gây rách dây.

6. Bộ Phận Căng Dây Băng

• Duy trì độ căng tối ưu cho dây băng tải, tránh hiện tượng trượt dây trên puli chủ động khi mang tải nặng lên dốc.
• Thường dùng hệ thống căng dây bằng trục vít hoặc căng dây bằng quả tạ trọng lực cho các tuyến băng dài.

7. Thành Chắn Và Phễu Cấp Hàng

• Thành chắn hai bên: Ngăn hàng hóa rơi vãi ra ngoài trong quá trình di chuyển lên cao.
• Phễu nạp / Máng hứng: Đặt tại vị trí đầu vào (chân băng tải) và đầu ra (đỉnh băng tải) để định hướng nguyên liệu đi vào đúng tâm băng.

8. Tủ Điện và Hệ Thống Điều Khiển

• Biến tần (VFD): Điều chỉnh tốc độ di chuyển linh hoạt và giúp băng tải khởi động mềm, tránh giật tải làm ngã đổ hàng.
• Cảm biến an toàn: Cảm biến chống lệch dây, cảm biến tắc nghẽn hàng, và dây giật dừng khẩn cấp bố trí dọc theo chiều dài khung.

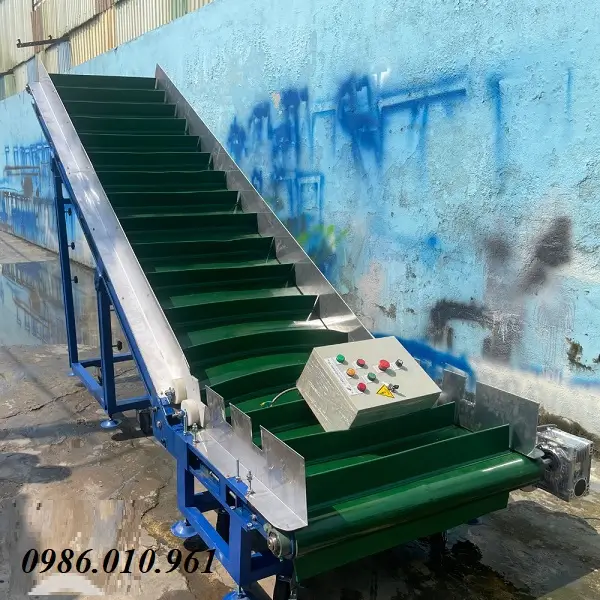

IV.  Đặc điểm nổi bật của băng tải nghiêng công nghiệp

Băng tải nghiêng công nghiệp Z-500 được thiết kế để vận chuyển hàng hóa, nguyên vật liệu theo phương nghiêng trong nhà xưởng, kho hàng và dây chuyền sản xuất.

• Băng gân chống trượt chuyên dụng: Tăng độ bám, hạn chế vật liệu trượt khi vận chuyển lên cao.
• Khổ băng 500 mm: Phù hợp vận chuyển nhiều loại hàng hóa và vật liệu.
• Khung chắn 580 mm: Hạn chế sản phẩm rơi vãi trong quá trình vận hành.
• Motor 750W: Cung cấp lực kéo ổn định cho dây băng.
• Nguồn điện 220V: Có thể lựa chọn cấu hình 1 pha hoặc 3 pha.
• Chiều dài tùy chỉnh: Thiết kế linh hoạt theo mặt bằng và nhu cầu lắp đặt.
• Kết cấu chắc chắn: Phù hợp sử dụng trong môi trường công nghiệp.
• Dễ tích hợp dây chuyền: Có thể kết nối với máy đóng gói, phễu cấp liệu, băng tải ngang và các thiết bị tự động hóa.

Nhờ thiết kế này, băng tải công nghiệp 500mm giúp giảm nhân công, rút ngắn thời gian vận chuyển và nâng cao hiệu quả sản xuất.

V. Vì sao nên sử dụng băng tải nghiêng công nghiệp?

Dưới đây là 6 lý do cốt lõi giải thích vì sao các nhà máy, kho bãi và dây chuyền sản xuất hiện đại nên đầu tư băng tải nghiêng công nghiệp:

• Giải Bài Toán Tối Ưu Không Gian Chiều Cao: Tận dụng diện tích thẳng đứng: Thay vì kéo dài tuyến băng tải nằm ngang tốn diện tích mặt sàn , băng tải nghiêng đưa hàng hóa lên cao theo phương chéo (góc nghiêng 15° – 45). Linh hoạt cho nhà xưởng hẹp, đặc biệt với các dòng băng tải nghiêng dạng chữ Z, hệ thống giúp kết nối các công đoạn ở nhiều độ cao khác nhau mà vẫn tiết kiệm không gian tối đa
• Tiết Kiệm Chi Phí Nhân Công và Nâng Cao Năng Suất: Vận chuyển hàng lên cao thủ công (bốc vác, leo cầu thang) vừa tốn thời gian vừa tiêu tốn nhiều nhân lực. Một tuyến băng tải nghiêng vận hành liên tục có thể thay thế 3 – 5 lao động.Tốc độ di chuyển có thể điều chỉnh linh hoạt ), đảm bảo nguồn cung cấp nguyên liệu liên tục cho máy đóng gói hoặc sàn thao tác phía trên.
• Đảm Bảo An Toàn Hàng Hóa và Giảm Tai Nạn Lao Động: Nhờ thiết kế dây băng chuyên dụng (có gờ gạt, vách ngăn sidewall hoặc mặt nhám), hàng hóa, bao tải, thùng carton hay nguyên liệu rời được giữ cố định chắc chắn khi lên dốc. Giảm thiểu tối đa các tai nạn lao động liên quan đến té ngã, đau lưng, chấn thương cột sống do mang vác nặng lên cao.
• Tích Hợp Linh Hoạt Vào Dây Chuyền Tự Động Hóa: Dễ dàng ghép nối ở đầu vào (máy ép, máy băm, băng tải cấp liệu) và đầu ra (máy đóng gói, phễu chứa, xe tải). Tích hợp biến tần giúp khởi động mềm, điều chỉnh tốc độ mượt mà và cài đặt cảm biến tự động dừng khi đầy tải hoặc tắc nghẽn.
• Vận Hành An Toàn Với Hệ Thống Phanh Hãm Tự Động: Khác với băng tải phẳng, băng tải nghiêng được trang bị động cơ giảm tốc có thắng từ (phanh hãm). Bảo vệ tuyệt đối: Khi gặp sự cố mất điện đột ngột hoặc dừng khẩn cấp, phanh từ lập tức khóa chặt, ngăn toàn bộ hàng hóa trên dốc bị trôi ngược xuống dưới.
• Độ Bền Cao Và Chi Phí Bảo Trì Thấp: Khung làm từ thép sơn tĩnh điện, Inox 304 hoặc nhôm định hình chịu tải trọng lớn và chống ăn mòn tốt trong môi trường công nghiệp. Các chi tiết chuẩn hóa giúp máy vận hành ổn định 24/7 với chi phí bảo dưỡng định kỳ rất thấp.

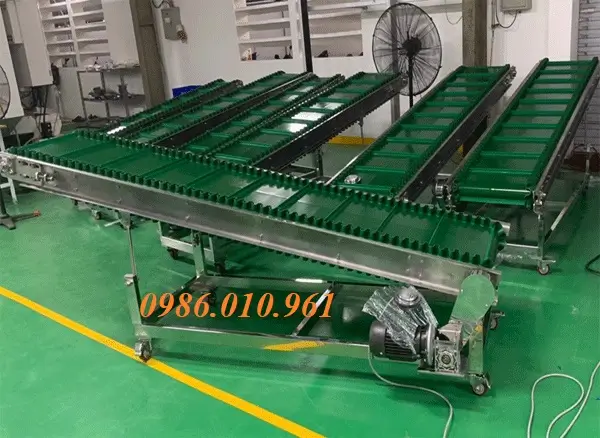

VI. Phân loại băng tải nghiêng phổ biến trên thị trường

Trong sản xuất công nghiệp, băng tải được phân loại theo nhiều tiêu chí khác nhau như chất liệu dây băng, kết cấu/hình dáng, nguyên lý truyền động và mục đích sử dụng.

Dưới đây là bảng phân loại toàn diện nhất về các dòng băng tải công nghiệp phổ biến hiện nay:

• Băng tải PVC/PU: Dây nhựa mỏng, bề mặt phẳng hoặc gân nhám, chịu dầu, chuẩn vệ sinh an toàn thực phẩm. dùng trong ngành thực phẩm, dược, linh kiện điện tử, may mặc, đóng gói nhẹ.
• Băng tải cao su: Độ bền cơ học cực cao, chịu tải trọng lớn, chịu ma sát và va đập tốt (có loại chịu nhiệt, chịu dầu). Thường dùng trong khai thác khoáng sản, than đá, xi măng, dặm gỗ, vật liệu xây dựng.
• Băng tải Modular: Cấu tạo từ các mắt xích nhựa liên kết, dễ tháo lắp thay thế, chịu nước, dễ vệ sinh. Thường dùng trong các dây chuyền chế biến thủy hải sản, nước giải khát, đóng chai, thực phẩm đông lạnh.
• Băng tải con lăn: Sử dụng con dàn con lăn inox, thép, hoặc để đỡ hàng, chịu lực va đập bề mặt đấy cực tốt. Dùng chuyển thùng carton, pallet, kiện hàng đáy phẳng trong kho logistics.
• Băng tải xích: Dùng xích inox hoặc xích thép chịu lực kéo rất lớn, độ bền nhiệt cao. Thường dùng ctrong ngành ô tô, xe máy, tải thùng hàng nặng, môi trường nhiệt độ cao
• Băng tải lưới Inox: Dạng lưới inox 304 thông thoáng, chịu nhiệt cực tốt ( 100 độ C – 500 độ C ). Dùng trong dây chuyền sấy, nướng, chiên rán thực phẩm, cấp đông nhanh.

VII. Ứng dụng của Băng tải nghiêng công nghiệp

Băng tải nghiêng công nghiệp được sử dụng để vận chuyển hàng hóa, nguyên vật liệu giữa các vị trí có độ cao khác nhau, giúp giảm sức lao động và nâng cao năng suất.

Một số ứng dụng phổ biến:

• Vận chuyển hàng hóa: Thùng carton, bao tải, kiện hàng, sản phẩm đóng gói.
• Vận chuyển nông sản: Hạt, ngũ cốc, rau củ và nguyên liệu dạng rời.
• Cấp liệu sản xuất: Đưa nguyên liệu từ phễu chứa đến máy chế biến hoặc đóng gói.
• Kho vận: Vận chuyển hàng giữa nền kho, sàn thao tác và khu vực tập kết.
• Dây chuyền đóng gói: Chuyển sản phẩm sau đóng gói đến khu vực kiểm tra, phân loại.
• Nhà máy công nghiệp: Vận chuyển linh kiện, phụ tùng và sản phẩm bán thành phẩm.
• Dây chuyền tự động: Có thể kết hợp với băng tải ngang, máy đóng gói, máy phân loại và các thiết bị cấp liệu.

VIII. Địa chỉ cung cấp Băng tải nghiêng công nghiệp

Khi lựa chọn băng tải nghiêng công nghiệp Model Z-500, việc tìm đơn vị cung cấp có kinh nghiệm giúp khách hàng lựa chọn đúng cấu hình, đảm bảo thiết bị hoạt động ổn định và phù hợp với dây chuyền sản xuất thực tế.

Công ty TNHH Thiết Bị Điện TS là đơn vị chuyên phân phối, nhập khẩu và cung cấp thiết bị công nghiệp, trong đó có các dòng băng tải công nghiệp, băng tải nghiêng và thiết bị vận chuyển vật liệu cho nhà xưởng, kho hàng và dây chuyền sản xuất.

Đối với băng tải nghiêng, Thiết Bị Điện TS hỗ trợ tư vấn theo nhu cầu thực tế như chiều rộng băng 500 mm, chiều dài băng, chiều cao vận chuyển, góc nghiêng, công suất động cơ và loại vật liệu cần vận chuyển. Việc lựa chọn đúng cấu hình giúp băng tải vận hành ổn định, hạn chế quá tải và nâng cao tuổi thọ thiết bị.

Thông tin liên hệ

• Hotline: 0986.010.961 hoặc 0823.18.12.18
• Email: thietbidients97@gmail.com
• Website: www.thietbidients.com
