I. Giới thiệu về van điện từ và tầm quan trọng của kích thước chuẩn

Van điện từ là một trong những thiết bị cơ khí – điện quan trọng trong hệ thống tự động hóa. Nó giúp điều khiển dòng chất lỏng hoặc khí, đóng/mở nhanh chóng theo tín hiệu điện mà không cần tác động cơ học trực tiếp.

Trong thực tế, kích thước van điện từ chuẩn – bao gồm đường kính, ren, và dòng điện – đóng vai trò quyết định:

Van có lắp vừa với đường ống, tránh rò rỉ.
Van vận hành hiệu quả, không bị quá tải.
Hệ thống điện được bảo vệ, tránh chập cháy do dòng điện không phù hợp.

Không ít công trình gặp sự cố khi chọn van không đúng kích thước, dẫn đến thất thoát năng lượng, hỏng thiết bị hoặc mất an toàn vận hành. Vì vậy, việc tham khảo bảng kích thước chuẩn là bước đầu tiên trước khi mua và lắp đặt.

II. Các yếu tố ảnh hưởng đến kích thước van điện từ

Khi lựa chọn van điện từ, không chỉ dựa vào thương hiệu hay giá, mà cần hiểu rõ yếu tố kỹ thuật ảnh hưởng trực tiếp đến kích thước:

1. Đường kính trong và ngoài ống

Đường kính trong (DN): Xác định lưu lượng chất lỏng qua van. DN càng lớn, lưu lượng càng cao, nhưng van cũng lớn và dòng điện cần cấp cao hơn.
Đường kính ngoài (OD): Ảnh hưởng đến ren và khớp nối. Cần chọn van có OD phù hợp với đường ống để dễ dàng lắp đặt, tránh rò rỉ.

2. Kiểu ren và tiêu chuẩn kết nối

Van điện từ thường có ren trong, ren ngoài, hoặc kết nối mặt bích.
Các tiêu chuẩn phổ biến: BSP (Anh), NPT (Mỹ), DIN (Châu Âu).
Việc chọn ren chuẩn giúp van lắp dễ dàng, không cần gia công thêm, tránh rò rỉ và hư hỏng kết nối.

3. Dòng điện và điện áp

Van điện từ hoạt động bằng dòng điện DC hoặc AC, thông số phổ biến: 12VDC, 24VDC, 110VAC, 220VAC.
Dòng điện định mức quyết định cuộn coil của van, ảnh hưởng đến tốc độ đóng/mở và tuổi thọ thiết bị.
Chọn sai dòng điện có thể gây quá nhiệt, hư hỏng cuộn coil.

4. Áp suất làm việc và nhiệt độ môi chất

Áp suất và nhiệt độ vận hành cũng ảnh hưởng đến kích thước vật lý và vật liệu chế tạo.
Ví dụ: van chịu áp lực cao thường lớn hơn và dày dặn hơn van áp thấp.

Hiểu rõ các yếu tố này giúp bạn lựa chọn van đúng kích thước chuẩn, phù hợp với hệ thống, tiết kiệm chi phí, và đảm bảo an toàn.

III. Bảng kích thước van điện từ chuẩn – đường kính, ren, dòng điện

DN (mm)	Ren (inch)	Điện áp (V)	Dòng điện (A)	Lưu lượng (L/min)	Ứng dụng
8	1/4″	12VDC	0.5	10 – 15	Thiết bị nhỏ, khí nén, nước
10	3/8″	24VDC	0.6	15 – 25	Hệ thống bơm mini, nước, dầu
15	1/2″	220VAC	0.4	25 – 40	Van nước, khí nén trung bình
20	3/4″	220VAC	0.5	40 – 60	Hệ thống bơm, van hơi
25	1″	24VDC	0.8	60 – 100	Dầu, gas, nước công nghiệp
32	1.25″	220VAC	1.2	100 – 150	Hệ thống trung bình, hơi, nước
40	1.5″	220VAC	1.5	150 – 200	Hệ thống hơi lớn, bơm nước, khí nén
50	2″	24VDC	2	200 – 300	Van công nghiệp, bơm dầu lớn
65	2.5″	220VAC	2.5	300 – 400	Hệ thống hơi nước, khí nén công nghiệp

IV. Các loại van điện từ phổ biến và cách chọn kích thước chuẩn

Việc chọn van điện từ không chỉ dừng lại ở số đo, mà cần xem xét loại van và ứng dụng thực tế.

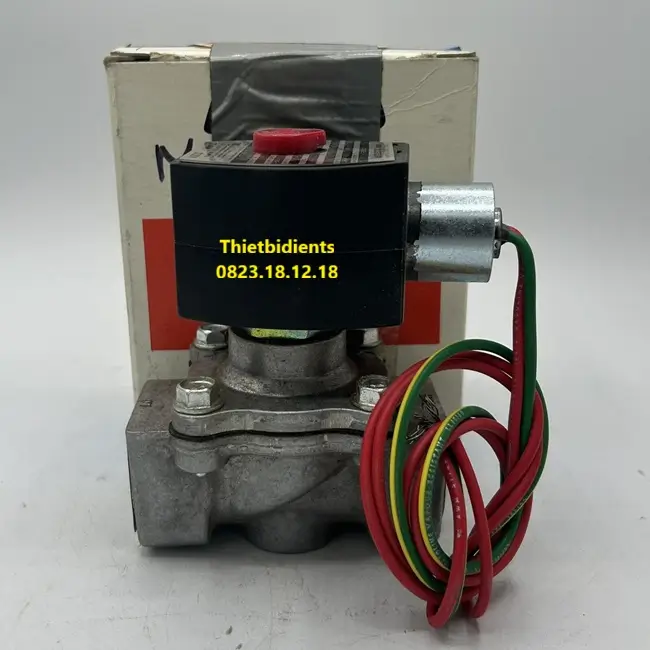

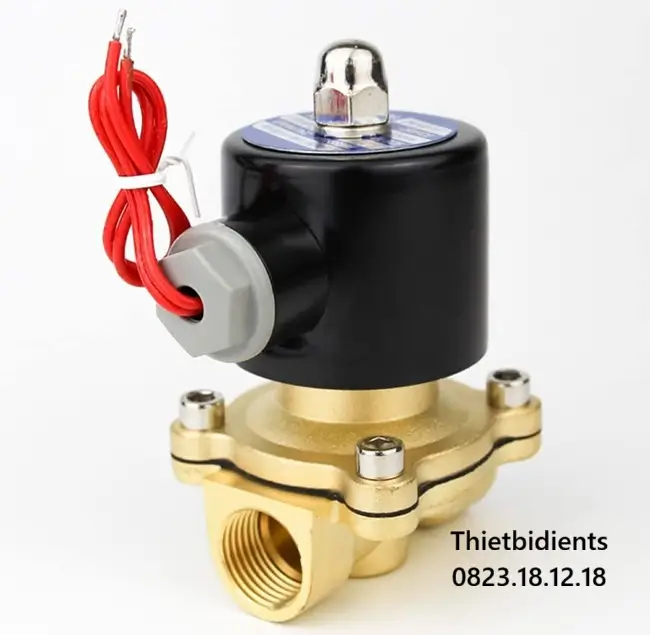

1. Van điện từ thường

Ứng dụng: Hệ thống nước, dầu, khí nén.
Đặc điểm: Áp suất vừa phải, DN từ 8 – 50mm.
Chọn kích thước: Dựa vào lưu lượng mong muốn và đường kính ống chính, chọn DN sao cho tốc độ dòng chảy đạt hiệu quả.

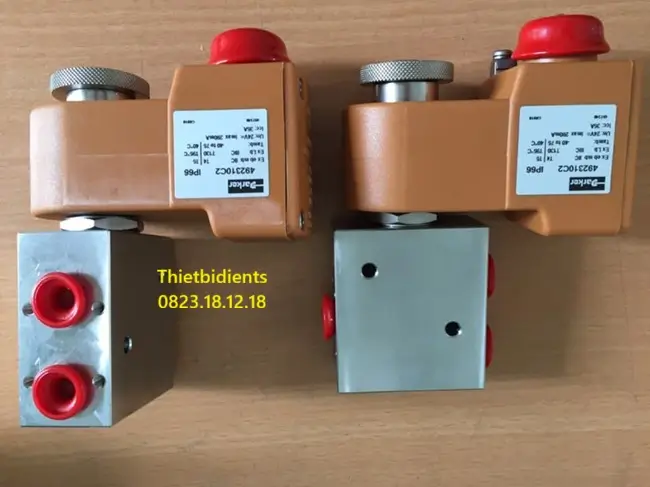

2. Van điện từ chống cháy nổ

Ứng dụng: Gas, khí công nghiệp, hóa chất dễ cháy.
Đặc điểm: Vỏ chống nổ, cuộn coil cách điện tốt, tiêu chuẩn ATEX/IECEx.
Chọn kích thước: Không chỉ dựa vào DN, mà còn dựa vào dòng điện cuộn coil và áp suất làm việc.

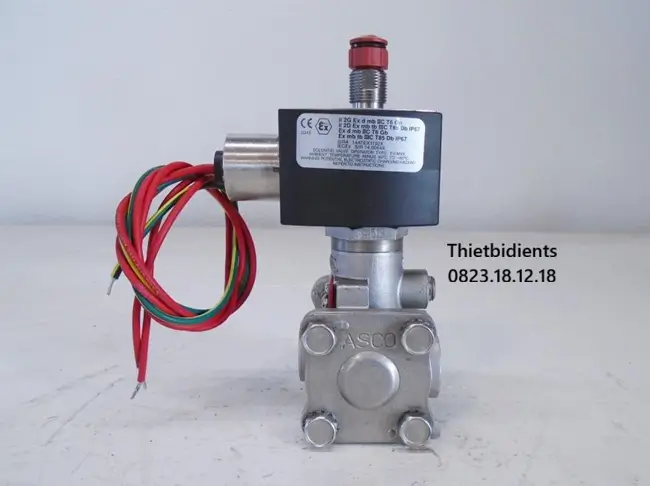

3. Van điện từ chịu nhiệt cao

Ứng dụng: Hơi nóng, dầu nóng, nước nóng công nghiệp.
Đặc điểm: Vật liệu chịu nhiệt tốt, DN từ 15 – 80mm, dòng điện cao hơn van thường.
Chọn kích thước: DN phải phù hợp với đường ống chịu nhiệt, cuộn coil phải chịu nhiệt độ môi trường.

4. Van điện từ mini

Ứng dụng: Thiết bị nhỏ, thí nghiệm, bơm mini, robot.
Đặc điểm: DN nhỏ (8 – 15mm), dòng điện DC thấp, dễ lắp đặt.
Chọn kích thước: Chọn DN và áp suất theo lưu lượng mong muốn, đảm bảo không làm giảm hiệu suất thiết bị.

V. Tiêu chuẩn kết nối ren và đường kính trong – ngoài

Khi lựa chọn van gas hoặc van điện từ công nghiệp, kích thước và tiêu chuẩn kết nối đóng vai trò quan trọng để đảm bảo hệ thống vận hành an toàn, hiệu quả và tránh rò rỉ. Van cần phù hợp với đường ống về đường kính trong (ID) và đường kính ngoài (OD), đồng thời đúng chuẩn ren.

Các tiêu chuẩn ren phổ biến:

BSP (British Standard Pipe): Là ren tiêu chuẩn Anh, phổ biến tại Việt Nam, thường dùng cho các hệ thống trong nước và các sản phẩm nhập khẩu từ châu Á.
NPT (National Pipe Thread): Là ren Mỹ, áp dụng chủ yếu cho các hệ thống nhập khẩu từ Mỹ hoặc các thiết bị cần chuẩn kết nối Mỹ.
DIN (Deutsche Industrie Norm): Tiêu chuẩn châu Âu, đặc biệt phổ biến với các van công nghiệp nhập khẩu từ Đức, Ý, Thụy Sĩ.

Lưu ý khi chọn kích thước và ren:

Đường kính nominal (DN) của van phải tương ứng với OD/ID của ống để đảm bảo kết nối khít, tránh rò rỉ khí.
Với các loại ống inox, đồng hoặc nhựa, ren phải chính xác theo vật liệu; nếu không, dễ gây kẹt ren hoặc hở mối nối.
Nên kiểm tra kỹ bản vẽ và thông số kỹ thuật trước khi mua, đặc biệt với các hệ thống áp suất cao hoặc hệ thống có nhiều van nối tiếp.

VI. Dòng điện định mức và cách chọn van điện từ đúng điện áp

Van điện từ hoạt động dựa trên cuộn coil, do đó việc chọn đúng dòng điện định mức và điện áp là cực kỳ quan trọng. Nếu chọn sai, van có thể gặp nhiều vấn đề như quá nhiệt, đóng/mở chậm, giảm hiệu suất và thậm chí hỏng hóc sớm.

Các lưu ý khi chọn van điện từ:

Xác định điện áp hệ thống: Kiểm tra hệ thống sử dụng AC hay DC, và điện áp cụ thể (12V, 24V, 220V, 380V…). Lựa chọn van phù hợp với nguồn điện sẽ đảm bảo van hoạt động ổn định.
Kiểm tra công suất cuộn coil: Công suất cần tương ứng với kích thước van (DN) và áp suất làm việc. Van quá nhỏ sẽ bị quá tải, van quá lớn có thể tiêu hao năng lượng không cần thiết.
Chọn dòng điện dư khoảng 10% so với định mức để đảm bảo van hoạt động ổn định trong các điều kiện áp suất dao động, nhiệt độ thay đổi, hoặc khi hệ thống có tải đột ngột.

Hậu quả khi chọn sai dòng điện hoặc điện áp:

Cuộn coil quá nhiệt dẫn đến cháy hỏng, van không đóng/mở.
Thời gian phản hồi của van lâu, ảnh hưởng đến vận hành hệ thống, đặc biệt trong các dây chuyền tự động.
Giảm tuổi thọ van, tăng chi phí bảo trì và thay thế.

Chọn đúng tiêu chuẩn ren, đường kính và dòng điện là bước quan trọng để hệ thống van hoạt động hiệu quả, bền bỉ và an toàn tuyệt đối.
