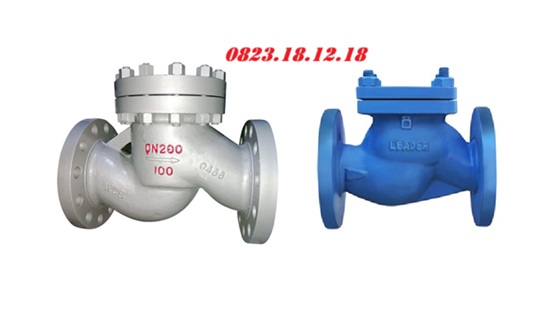

Van một chiều chữ ngã

I. Van một chiều chữ ngã là gì?

Van một chiều chữ ngã hay còn gọi là a là một loại van công nghiệp được thiết kế để chỉ cho phép lưu chất (chất lỏng, khí, hơi nước) di chuyển theo một hướng nhất định và ngăn chặn hoàn toàn dòng chảy ngược lại. Tên gọi “chữ ngã” xuất phát từ hình dáng đặc trưng của thân van, thường có cấu trúc cong giống chữ “Y” hoặc “ngã” trong tiếng Việt, giúp tối ưu hóa dòng chảy và giảm áp suất rơi.

Van một chiều dạng chữ ngã còn được biết đến với tên gọi khác là van một chiều hơi nước nhờ ứng dụng phổ biến trong các hệ thống hơi nóng, lò hơi, nồi hơi và khí nén. Không giống như các loại van điều khiển thủ công như van cầu hay van bướm, van một chiều chữ ngã hoạt động hoàn toàn tự động dựa trên áp suất của dòng lưu chất, mang lại hiệu quả cao trong việc bảo vệ hệ thống đường ống.

Đặc điểm nổi bật của van một chiều chữ ngã

• Hoạt động tự động: Không cần điều khiển bằng tay, van tự đóng mở nhờ áp suất lưu chất.
• Thiết kế chữ ngã: Giúp giảm áp suất rơi và tối ưu hóa lưu lượng dòng chảy.
• Chịu nhiệt và áp suất cao: Thích hợp cho các hệ thống hơi nước, khí nén và nước nóng.
• Đa dạng vật liệu: Thường được làm từ gang, inox, thép, phù hợp với nhiều môi trường làm việc.

II. Cấu tạo và nguyên lý hoạt động của van một chiều chữ ngã

Cấu tạo của van một chiều chữ ngã

Van một chiều chữ ngã, hay còn gọi là van một chiều kiểu chữ Y, được sử dụng để ngăn chặn dòng chảy ngược của chất lỏng hoặc khí. Dưới đây là cấu tạo cơ bản của van này:

1. Thân van: Là phần chính của van, thường được làm từ thép, đồng hoặc nhựa, có hình dạng chữ Y hoặc chữ ngã.
2. Đĩa van: Là bộ phận di động, đóng vai trò ngăn chặn dòng chảy ngược. Đĩa van có thể được làm bằng cao su, nhựa hoặc kim loại.
3. Lò xo: Giúp đĩa van trở về vị trí đóng khi không có áp lực dòng chảy. Lò xo thường nằm bên trong hoặc phía trên đĩa van.
4. Gioăng làm kín: Đảm bảo không có rò rỉ khi van đóng. Gioăng này thường được làm từ cao su hoặc các vật liệu chịu hóa chất.
5. Cổng vào và cổng ra: Là các đầu nối của van, nơi chất lỏng hoặc khí đi vào và ra khỏi van.

Nguyên lý hoạt động của van một chiều hơi nước

Van một chiều chữ ngã hoạt động dựa trên nguyên lý tự động đơn giản nhưng hiệu quả. Dưới đây là cách vận hành của van:

Van một chiều chữ ngã hoạt động dựa trên nguyên lý kiểm soát dòng chảy chất lỏng hoặc khí theo một hướng duy nhất. Khi có áp lực từ dòng chảy vào van, đĩa van sẽ nâng lên, cho phép chất lỏng hoặc khí đi qua cổng ra.

Khi áp lực giảm hoặc dòng chảy ngừng lại, lò xo sẽ kéo đĩa van trở về vị trí đóng, ngăn chặn dòng chảy ngược. Gioăng làm kín xung quanh đĩa van đảm bảo không có rò rỉ, giữ cho hệ thống an toàn và hiệu quả trong các ứng dụng như cấp nước và ống dẫn công nghiệp.

III. Thông số kĩ thuật của van một chiều chữ ngã

THÔNG SỐ KỸ THUẬT:

• Kích thước: DN50 – DN1000 (2” – 40”)
• Chất liệu thân: Gang xám, gang cầu, thép không gỉ, thép carbon, đồng
• Chất liệu đĩa van: Inox 304/316, thép carbon, gang, đồng
• Kiểu kết nối: Mặt bích (JIS, DIN, ANSI), ren, hàn
• Áp suất làm việc: PN10 – PN40, ANSI 150LB – 600LB
• Nhiệt độ làm việc: -10°C đến 500°C (tùy vật liệu)
• Ứng dụng: Hệ thống nước, hơi, khí nén, dầu khí, hóa chất, PCCC, HVAC
• Tiêu chuẩn: JIS, DIN, ANSI, API 6D, ASME B16.34

IV. Ưu điểm và nhược điểm của van một chiều chữ ngã

1. Ưu điểm của van một chiều chữ ngã

• Ngăn dòng chảy ngược hiệu quả: Đảm bảo lưu chất chỉ di chuyển theo một hướng, bảo vệ hệ thống an toàn.
• Hoạt động tự động: Không cần can thiệp thủ công, tiết kiệm thời gian và công sức.
• Chịu nhiệt và áp suất cao: Phù hợp với các hệ thống hơi nước, lò hơi có điều kiện khắc nghiệt.
• Thiết kế tối ưu: Hình dạng chữ ngã giúp giảm áp suất rơi, tăng hiệu suất dòng chảy.
• Độ bền cao: Với vật liệu như inox hoặc gang, van có tuổi thọ dài, ít cần bảo trì.

2. Nhược điểm của van một chiều chữ ngã

• Giá thành cao: So với các loại van một chiều khác như van lá lật hay van cánh bướm, van một chiều chữ ngã thường đắt hơn do thiết kế phức tạp và vật liệu chất lượng cao.
• Có thể gây búa nước: Nếu đóng mở quá nhanh trong hệ thống áp suất cao, van có thể gây ra hiện tượng búa nước, ảnh hưởng đến đường ống.
• Hạn chế kích thước: Van thường phù hợp hơn với đường ống nhỏ và vừa, ít được dùng cho đường ống quá lớn.

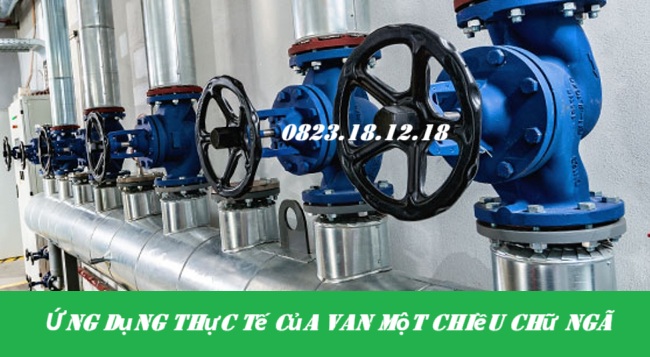

V. Ứng dụng thực tế của van một chiều chữ ngã

Van một chiều hơi nước chữ ngã được sử dụng rộng rãi trong nhiều ngành công nghiệp nhờ khả năng kiểm soát dòng chảy hiệu quả. Dưới đây là một số ứng dụng tiêu biểu:

1. Hệ thống hơi nước và lò hơi

Trong các nhà máy sản xuất sử dụng lò hơi hoặc nồi hơi, van một chiều chữ ngã đảm bảo hơi nước chỉ di chuyển từ lò hơi ra hệ thống sử dụng mà không chảy ngược lại, bảo vệ thiết bị và duy trì áp suất ổn định.

2. Hệ thống khí nén

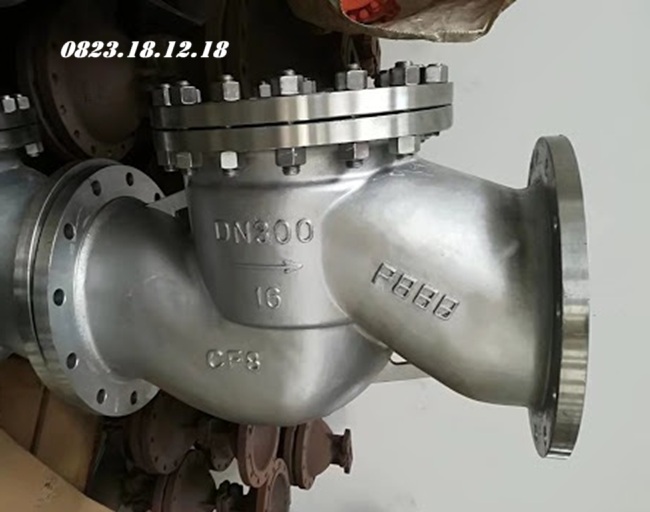

Van một chiều chữ ngã được lắp đặt trong các đường ống khí nén để ngăn khí thoát ngược khi máy nén khí ngừng hoạt động, giúp duy trì áp suất trong hệ thống.

3. Hệ thống cấp thoát nước

Trong các hệ thống xử lý nước sạch hoặc nước thải, van giúp ngăn nước chảy ngược vào nguồn cấp, đảm bảo an toàn và hiệu quả vận hành.

4. Ngành công nghiệp hóa chất

Với vật liệu inox chống ăn mòn, van một chiều chữ ngã được dùng trong các hệ thống dẫn hóa chất, ngăn chặn dòng chảy ngược gây nguy hiểm.

5. Hệ thống HVAC

Van một chiều chữ ngã hỗ trợ kiểm soát dòng nước nóng hoặc khí trong các hệ thống sưởi ấm, thông gió và điều hòa không khí (HVAC).

VI. Catalogue van một chiều chữ ngã

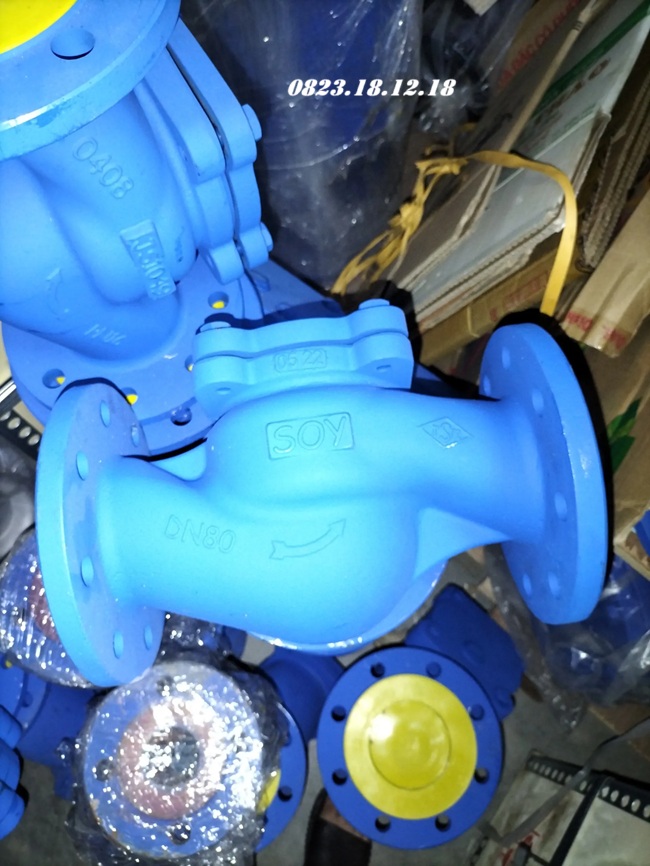

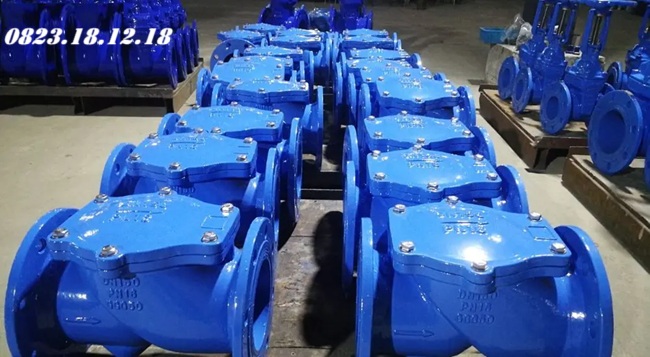

VII. Hình ảnh của van một chiều chữ ngã

VIII. Cách lựa chọn van một chiều chữ ngã phù hợp

Lựa chọn van một chiều chữ ngã phù hợp là rất quan trọng để đảm bảo hiệu suất và an toàn cho hệ thống. Dưới đây là một số yếu tố cần xem xét:

• Loại chất lỏng hoặc khí: Xác định tính chất của chất lỏng hoặc khí sẽ đi qua van. Nếu chất lỏng ăn mòn, bạn nên chọn van bằng nhựa hoặc kim loại chịu ăn mòn.
• Áp suất và nhiệt độ hoạt động: Kiểm tra áp suất và nhiệt độ làm việc tối đa của hệ thống. Đảm bảo van có khả năng chịu được các điều kiện này mà không bị hỏng.
• Kích thước và lưu lượng: Xác định kích thước ống dẫn và lưu lượng cần thiết. Van cần được chọn sao cho phù hợp với kích thước ống và có khả năng xử lý lưu lượng tối đa mà không gây cản trở.
• Kiểu hoạt động: Chọn giữa các loại van một chiều như van lò xo, van trọng lực hay van đĩa, tùy thuộc vào yêu cầu về độ nhạy và độ kín của hệ thống.
• Vật liệu chế tạo: Lựa chọn vật liệu phù hợp với môi trường hoạt động, như thép, đồng, nhựa, hoặc các hợp kim đặc biệt. Vật liệu cần chịu được điều kiện hóa chất và nhiệt độ của ứng dụng.
• Chi phí và bảo trì: Xem xét ngân sách cho van và chi phí bảo trì. Một số loại van có thể có giá thấp hơn nhưng yêu cầu bảo trì thường xuyên hơn.

IX. Hướng dẫn lắp đặt và bảo trì van một chiều chữ ngã

Dưới đây là hướng dẫn lắp đặt và bảo trì van một chiều chữ ngã:

Hướng dẫn lắp đặt

• Chuẩn bị công cụ và vật liệu: Chuẩn bị các công cụ cần thiết như cờ lê, tua vít, băng PTFE, và các phụ kiện ống dẫn.
• Kiểm tra van: Trước khi lắp đặt, kiểm tra van để đảm bảo không có hư hỏng hay rò rỉ. Đảm bảo rằng đĩa van hoạt động trơn tru.
• Chọn vị trí lắp đặt: Chọn vị trí phù hợp trên hệ thống ống dẫn, đảm bảo có đủ không gian để lắp đặt và bảo trì. Van nên được lắp theo chiều dòng chảy, thường có mũi tên chỉ hướng trên thân van.
• Lắp đặt van: Sử dụng băng PTFE để bọc các ren kết nối nhằm đảm bảo kín nước, Gắn van vào vị trí đã chọn, sử dụng các phụ kiện để kết nối với ống dẫn. Đảm bảo các khớp nối được siết chặt nhưng không quá mạnh để tránh làm hỏng ren.
• Kiểm tra hệ thống: Sau khi lắp đặt, mở hệ thống và kiểm tra xem có rò rỉ hay không. Nếu có rò rỉ, kiểm tra lại các mối nối và siết chặt hơn nếu cần.

Hướng dẫn bảo trì

• Kiểm tra định kỳ: Thực hiện kiểm tra định kỳ để đảm bảo van hoạt động tốt. Kiểm tra đĩa van và lò xo (nếu có) xem có bị mòn hoặc hỏng không.
• Vệ sinh van: Vệ sinh bề mặt van và xoay đĩa van để loại bỏ cặn bẩn. Sử dụng dung dịch vệ sinh phù hợp với loại chất lỏng mà van tiếp xúc.
• Thay thế linh kiện: Nếu phát hiện đĩa van hoặc gioăng làm kín bị hỏng, hãy thay thế ngay để đảm bảo van hoạt động hiệu quả.
• Kiểm tra áp suất: Theo dõi áp suất trong hệ thống để đảm bảo không vượt quá giới hạn cho phép của van.
• Ghi chép bảo trì: Ghi lại các hoạt động bảo trì đã thực hiện để theo dõi tình trạng của van qua thời gian. Điều này giúp bạn phát hiện sớm các vấn đề tiềm ẩn.

X. Báo giá sản phẩm van một chiều chữ ngã

Công ty TNHH THIẾT BỊ ĐIẾN TS là đơn vị uy tín chuyên cung cấp van một chiều chữ ngã chất lượng cao, được ứng dụng rộng rãi trong các hệ thống cấp thoát nước, xử lý hóa chất, dầu khí, hơi nóng và công nghiệp thực phẩm. Sản phẩm của chúng tôi được sản xuất từ nhiều chất liệu như gang, inox, đồng,… đảm bảo độ bền cao, khả năng chống ăn mòn tốt và vận hành ổn định.

Giá van một chiều dạng chữ ngã phụ thuộc vào chất liệu, kích thước và số lượng đặt hàng. Chúng tôi cam kết mang đến giá cả tốt nhất, sản phẩm chính hãng, đầy đủ chứng từ CO, CQ. Để nhận báo giá chi tiết, vui lòng liên hệ ngay với chúng tôi!
