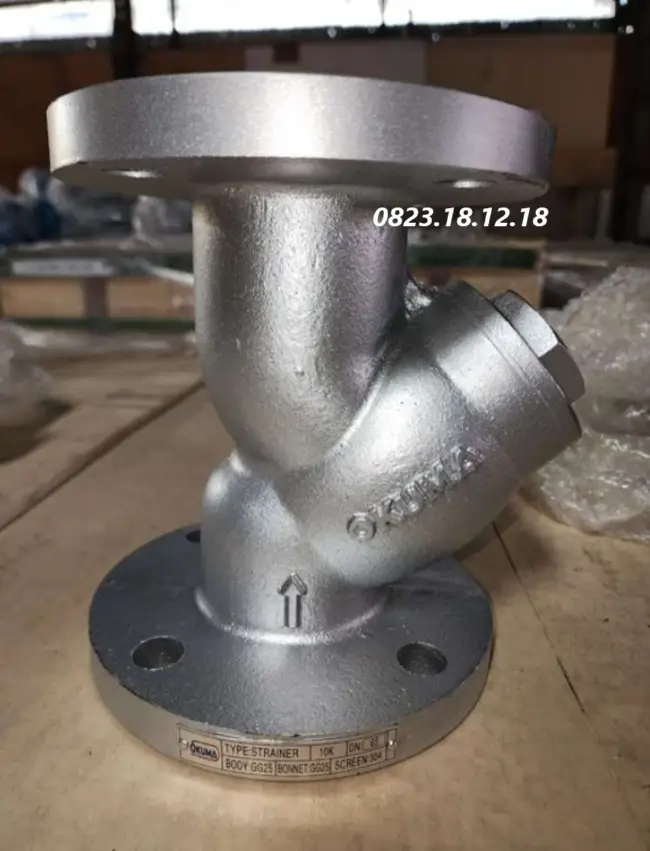

Van lọc y mặt bích JIS 10K

1. VAN LỌC Y MẶT BÍCH JIS 10K LÀ GÌ?

Van lọc Y mặt bích JIS 10K (Y-Strainer Flanged JIS 10K) là một loại van công nghiệp được thiết kế theo hình dạng chữ Y, có chức năng lọc rác, cặn bẩn, tạp chất ra khỏi dòng lưu chất trong hệ thống đường ống. Van sử dụng kết nối mặt bích theo tiêu chuẩn JIS 10K của Nhật Bản, đảm bảo độ kín cao, dễ lắp đặt và tháo lắp khi cần bảo trì.

Bên trong Y lọc mặt bích JIS 10K có lưới lọc bằng inox hoặc thép không gỉ, giúp giữ lại các mảnh vụn kim loại, đất cát hoặc cặn bẩn, bảo vệ các thiết bị phía sau như máy bơm, van điều khiển, đồng hồ đo lưu lượng không bị hư hỏng. Loại van này được sử dụng rộng rãi trong hệ thống cấp thoát nước, hơi nóng, khí nén, dầu, hóa chất… trong nhà máy, khu công nghiệp và công trình xử lý nước.

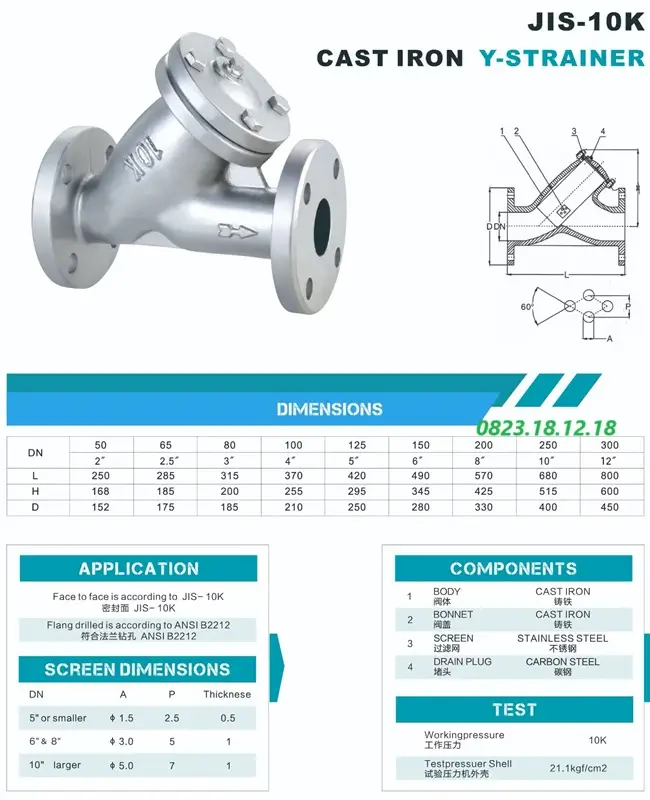

2. THÔNG SỐ KỸ THUẬT CỦA VAN LỌC Y MẶT BÍCH JIS 10K

THÔNG SỐ:

• Kích thước danh nghĩa (DN): DN15 đến DN300
• Tiêu chuẩn mặt bích: JIS B2220 – 10K (Nhật Bản)
• Áp suất làm việc: Max 10 bar (~1.0 MPa)
• Nhiệt độ làm việc: -10°C đến 220°C
• Vật liệu thân van: Gang xám, Gang cầu, Thép WCB, Inox 304/316
• Vật liệu lưới lọc (strainer): Inox 304 hoặc 316. Độ lọc phổ biến: 0.5mm – 1.0mm
• Kiểu kết nối: Mặt bích (Flanged) JIS 10K
• Kiểu lắp đặt: Lắp ngang, lắp đứng
• Ứng dụng: Lọc nước, hơi nóng, khí nén, dầu, hóa chất, chất lỏng có tạp chất…
• Xuất xứ: Hàn Quốc, Đài Loan, Trung Quốc, Nhật Bản, Việt Nam…
• Bảo hành 12 tháng

3. CẤU TẠO VÀ NGUYÊN LÝ CỦA VAN LỌC Y MẶT BÍCH JIS 10K

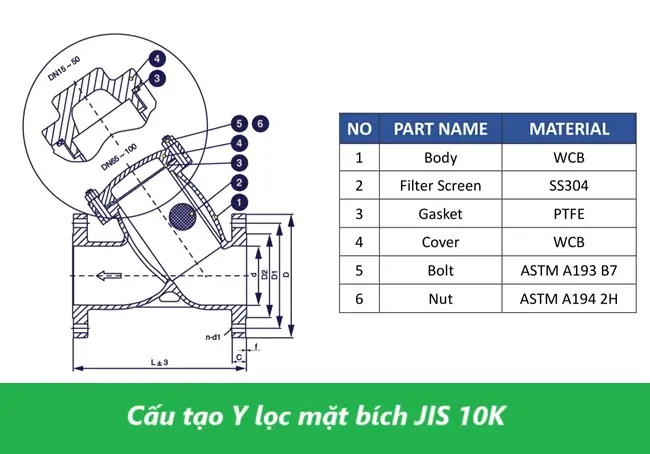

3.1 Cấu tạo van lọc Y mặt bích JIS 10K

Cấu tạo của van lọc Y mặt bích JIS 10K gồm các bộ phận chính sau:

• Thân van: Là phần chính của van, đúc nguyên khối bằng gang, inox hoặc thép. Thân được thiết kế theo hình chữ Y để hướng dòng chảy qua phần lưới lọc.
• Lưới lọc: Là bộ phận lọc rác, nằm bên trong nhánh nghiêng của thân van. Lưới thường làm bằng inox 304 hoặc 316, có dạng ống trụ đục lỗ hoặc lưới mắt nhỏ (0.5mm – 1.0mm). Có thể tháo rời để vệ sinh hoặc thay thế.
• Nắp van: Được vặn hoặc bắt bulong vào thân van tại vị trí có lưới lọc. Giúp người dùng dễ dàng mở ra để vệ sinh lưới lọc định kỳ. Nắp có gioăng làm kín để tránh rò rỉ.
• Gioăng làm kín: Được lắp giữa nắp van và thân van để ngăn rò rỉ chất lỏng. Vật liệu thường là cao su chịu nhiệt, PTFE hoặc graphite.
• Mặt bích kết nối: Hai đầu thân van được đúc dạng mặt bích theo tiêu chuẩn JIS 10K để kết nối với đường ống. Các lỗ bulong được gia công chính xác theo chuẩn để dễ lắp đặt.

3.2 Nguyên lý hoạt động của van lọc Y mặt bích JIS 10K

Dòng lưu chất đi vào từ đầu vào van, đi qua lưới lọc nghiêng bên trong, các tạp chất sẽ bị giữ lại tại đây. Phần chất lỏng sạch tiếp tục đi ra đầu bên kia. Khi cần vệ sinh, chỉ cần tháo nắp van để lấy lưới ra mà không cần tháo toàn bộ van khỏi đường ống.

4. ƯU ĐIỂM VÀ NHƯỢC ĐIỂM CỦA VAN LỌC Y MẶT BÍCH JIS 10K CÔNG NGHIỆP

4.1 Ưu điểm van lọc Y mặt bích JIS 10K

Các ưu điểm nổi bật:

• Giữ lại cặn bẩn, rác, hạt kim loại… trong đường ống, giúp bảo vệ máy bơm, van điều khiển, đồng hồ đo và các thiết bị quan trọng khác.
• Thiết kế có nắp van và lưới lọc có thể tháo ra mà không cần tháo cả van khỏi hệ thống, giúp bảo trì nhanh và tiết kiệm chi phí.
• Chuẩn JIS 10K phổ biến, dễ lắp đặt, độ kín cao, phù hợp với nhiều hệ thống công nghiệp dùng tiêu chuẩn Nhật Bản.
• Có nhiều loại như gang, thép, inox… phù hợp cho môi chất khác nhau: nước, khí, hơi, hóa chất, dầu.
• Thân van đúc nguyên khối, lưới lọc bằng inox chống gỉ, chống mài mòn tốt, dùng được lâu trong điều kiện làm việc khắc nghiệt.
• Do sử dụng chuẩn kết nối JIS, dễ tìm mua phụ tùng hoặc thay thế van cũ mà không cần chỉnh sửa hệ thống đường ống.

4.2 Nhược điểm van lọc Y mặt bích JIS 10K

• Độ lọc thông thường từ 0.5–1.0 mm, nên không phù hợp với các yêu cầu lọc vi sinh, nước RO, hoặc lọc tinh.
• Nếu không vệ sinh thường xuyên, lưới lọc có thể bị tắc, gây giảm áp lực dòng chảy hoặc làm hư hại thiết bị sau van.
• So với van lọc Y nối ren, loại mặt bích JIS 10K có giá cao hơn do thiết kế và vật liệu chắc chắn hơn, phù hợp với hệ thống công nghiệp.

5. CÁC LOẠI VAN LỌC Y MẶT BÍCH JIS 10K PHỔ BIẾN

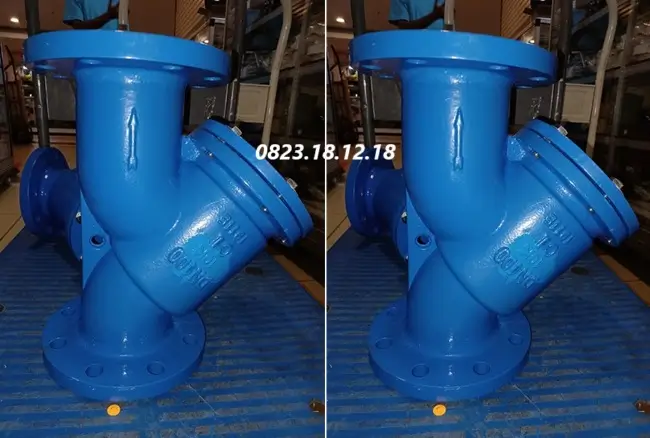

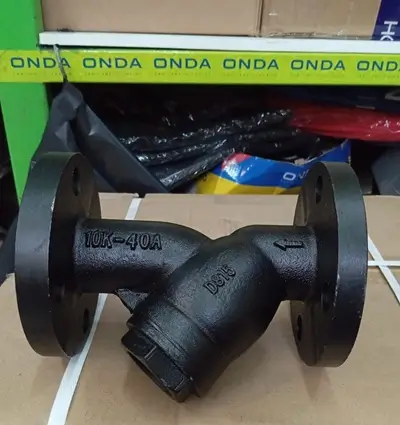

5.1 Van lọc Y gang mặt bích JIS 10K

• Chất liệu: Gang xám hoặc gang cầu
• Đặc điểm: Giá rẻ, chịu áp tốt, thường dùng trong hệ thống nước, PCCC, hơi nóng áp suất trung bình
• Ứng dụng: Nhà máy nước, tòa nhà, hệ thống hơi nước công nghiệp
• Thương hiệu phổ biến: AUT, Tung Lung, Samwoo, Joeun

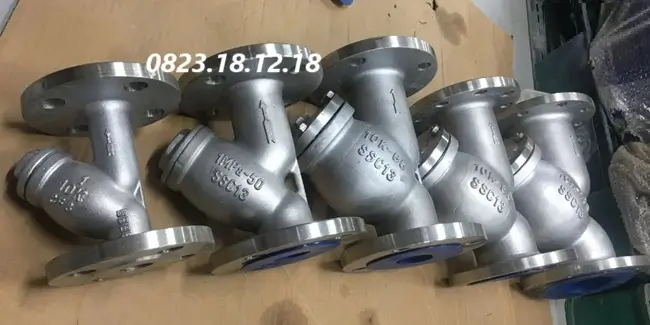

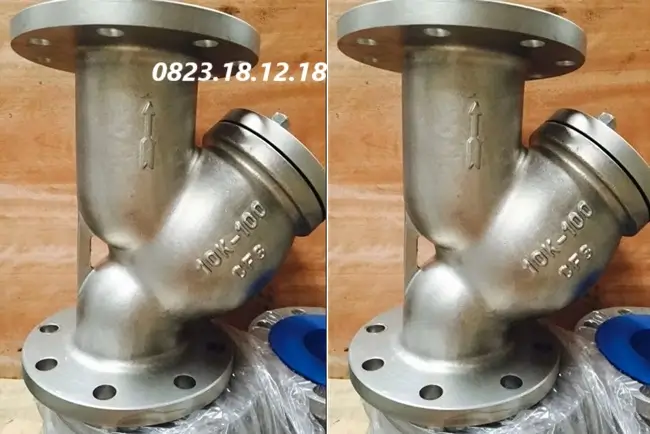

5.2 Van lọc Y inox mặt bích JIS 10K (Inox 304/316)

• Chất liệu: Inox 304 hoặc 316 chống gỉ
• Đặc điểm: Kháng ăn mòn, phù hợp môi chất hóa chất, nước sạch, thực phẩm
• Ứng dụng: Nhà máy hóa chất, xử lý nước sạch, ngành thực phẩm – dược phẩm
• Thương hiệu phổ biến: Kitz, Toyo, Wonil, Shinyi

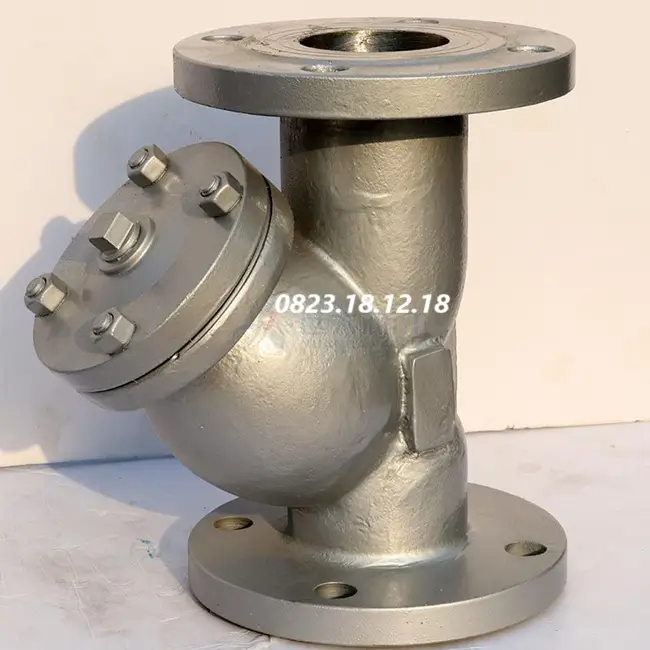

5.3 Van lọc Y thép mặt bích JIS 10K (WCB)

• Chất liệu: Thép carbon đúc WCB
• Đặc điểm: Chịu nhiệt cao, áp cao, độ bền cơ học tốt
• Ứng dụng: Hệ thống hơi nóng cao áp, dầu nóng, khí nén công nghiệp nặng
• Thương hiệu phổ biến: AUT, ARITA, KSB

6. BẢNG GIÁ VAN LỌC Y MẶT BÍCH JIS 10K MỚI NHẤT 2025

Lưu ý: Giá có thể thay đổi tùy chất liệu, xuất xứ, thương hiệu, số lượng…

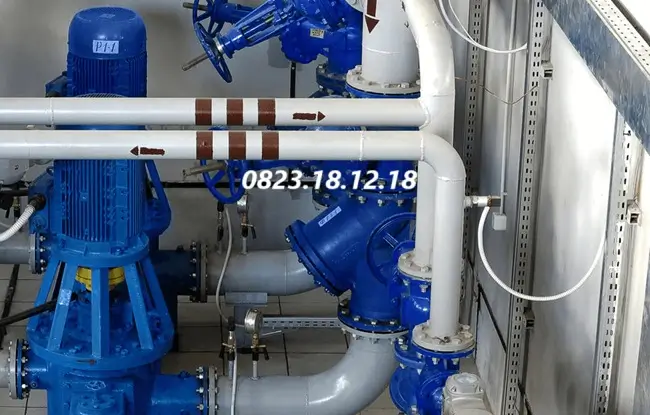

7. ỨNG DỤNG VAN LỌC Y MẶT BÍCH JIS 10K TRONG THỰC TẾ

Các ứng dụng thực tế của van lọc Y mặt bích JIS 10K trong công nghiệp và dân dụng:

• Hệ thống cấp thoát nước công nghiệp: Van lọc Y giúp ngăn cặn bẩn, rác thô lọt vào bơm, van điều khiển, đồng hồ đo lưu lượng. Được dùng nhiều trong nhà máy xử lý nước, trạm bơm, nhà máy cấp nước sạch.
• Hệ thống hơi nóng, nồi hơi (boiler): Lắp đặt ở đầu vào của đường ống hơi để lọc cặn, tránh làm hư hại các van điều áp, van giảm áp hoặc thiết bị trao đổi nhiệt phía sau.
• Ngành dầu khí, hóa chất: Dùng để lọc tạp chất cơ học trong dầu hoặc dung dịch hóa chất trước khi đưa vào hệ thống, bảo vệ thiết bị và đảm bảo an toàn.
• Hệ thống HVAC (điều hòa trung tâm): Lắp ở các tuyến ống chính để lọc rác, giúp hệ thống làm lạnh/chiller vận hành ổn định, tránh kẹt bơm hoặc tắc ống.
• Ngành thực phẩm, đồ uống, dược phẩm: Với loại van làm bằng inox, van lọc Y được sử dụng trong các đường ống dẫn chất lỏng sạch (nước RO, sữa, dung dịch dược…) để lọc các hạt cơ học không mong muốn.
• Hệ thống PCCC: Được lắp ở đầu ống dẫn nước cứu hỏa để ngăn rác, cặn làm hư bơm chữa cháy hoặc vòi phun.

8. ĐỊA CHỈ MUA VAN LỌC Y MẶT BÍCH JIS 10K CHÍNH HÃNG, GIÁ TỐT

Để mua van lọc Y mặt bích JIS 10K chất lượng cao với mức giá tốt nhất, quý khách có thể liên hệ Công ty TNHH Thiết Bị Điện TS – nhà cung cấp thiết bị công nghiệp hàng đầu với nhiều năm kinh nghiệm trên thị trường.

Công ty chuyên phân phối các loại van lọc Y chuẩn JIS 10K với đa dạng vật liệu như gang, inox, thép WCB, phù hợp cho mọi hệ thống nước, hơi, khí và hóa chất. Sản phẩm luôn có sẵn từ DN15 đến DN300, đảm bảo giao nhanh và hỗ trợ kỹ thuật tận nơi nếu cần.

Liên hệ:
