Van kim

1. VAN KIM LÀ GÌ?

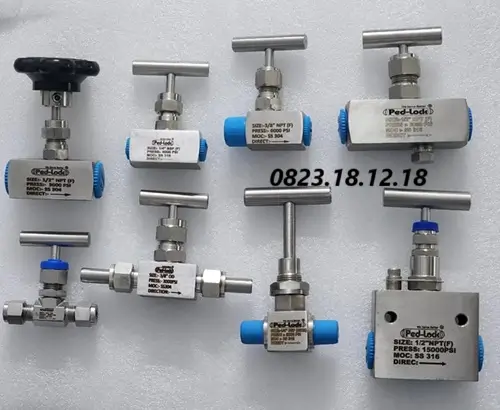

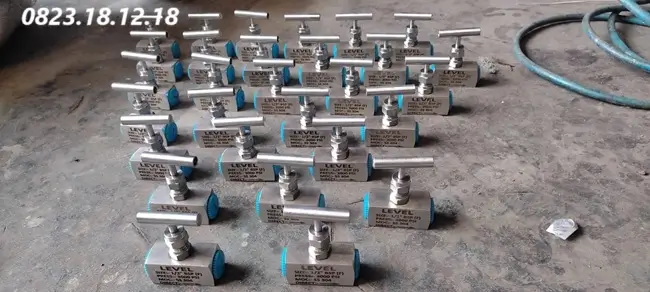

Van kim (Needle valve) hay van chặn dạng kim là một loại van cơ khí dùng để điều chỉnh lưu lượng chất lỏng hoặc khí trong hệ thống đường ống với độ chính xác rất cao. Tên gọi “van kim” xuất phát từ đặc điểm cấu tạo của nó: phần chốt van có dạng đầu nhọn giống như kim, cho phép kiểm soát lưu lượng dòng chảy rất chính xác.

Van chặn dạng kim được ứng dụng rộng rãi trong các hệ thống yêu cầu kiểm soát lưu lượng chặt chẽ như khí nén, chân không, dầu khí, hóa chất hoặc trong phòng thí nghiệm. Van kim thường được chế tạo từ vật liệu bền bỉ như đồng, inox hoặc thép không gỉ để đảm bảo chịu được áp suất và điều kiện môi trường khắc nghiệt.

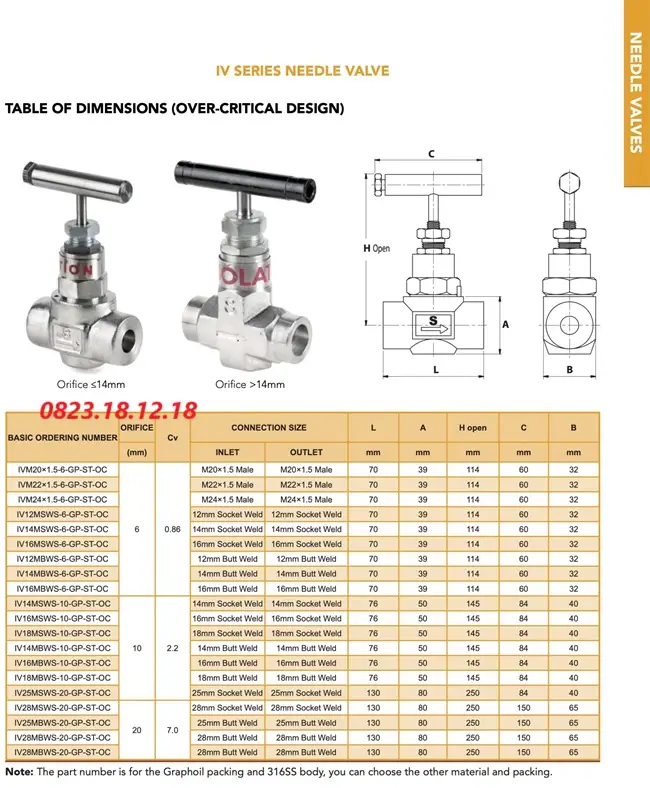

2. THÔNG SỐ KỸ THUẬT CỦA VAN KIM

THÔNG SỐ KỸ THUẬT:

• Kích thước: DN6 – DN50 (1/8″ – 2″)
• Vật liệu thân van: Đồng, Inox 304 / 316, Thép carbon…
• Áp suất làm việc: 0 đến 6000 psi (~0 đến 420 bar)
• Nhiệt độ làm việc: Từ -20°C đến +550°C
• Kiểu kết nối: Ren trong/ngoài, Hàn, Lắp bích
• Kiểu vận hành: Tay vặn bằng tay, tay quay, tay gạt
• Gioăng làm kín: PTFE (Teflon), Graphite, Viton hoặc EPDM…
• Tiêu chuẩn: ASME, ANSI, DIN, JIS, ISO…
• Xuất xứ: Hàn, Malaysia, Nhật, Trung,…
• Bảo hành 6-12 tháng

3. CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG CỦA VAN KIM CÔNG NGHIỆP

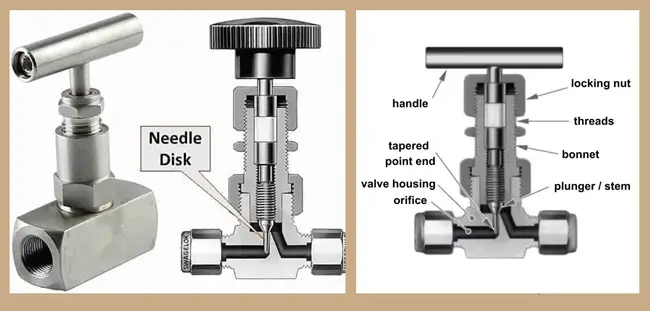

3.1 Cấu tạo của van kim

Van kim có cấu tạo gồm các bộ phận chính sau:

• Thân van: Là khung chính của van, chứa dòng chảy và chịu áp lực, thường làm từ inox hoặc đồng.
• Kim van: nhọn dạng kim điều chỉnh lưu lượng chính xác bằng cách di chuyển lên xuống.
• Bộ làm kín: Gồm các vòng PTFE/PEEK ngăn rò rỉ dọc theo trục van.
• Nắp đệm và Đai ốc: Giữ chặt bộ làm kín, điều chỉnh áp lực ép vào vòng đệm.
• Lò xo nén: Tạo lực đàn hồi giữ kín cho van khi nhiệt độ, áp suất thay đổi.
• Tay vặn: Dùng để xoay đóng/mở kim van, có dạng tay ngang hoặc tay núm.
• Ốc cố định: Cố định tay vặn vào trục để van hoạt động ổn định.

3.2 Nguyên lý hoạt động của van kim

Van kim hoạt động bằng cách vặn vít điều khiển để di chuyển pit-tông (kim van) lên hoặc xuống. Khi pit-tông được rút lên, khoảng hở giữa đầu kim và ghế van được mở ra, cho phép lưu chất đi qua – đây là trạng thái mở van. Ngược lại, khi pit-tông được xiết xuống hoàn toàn, đầu kim sẽ ép chặt vào đĩa đệm, ngăn hoàn toàn dòng chảy – tức là van đóng.

4. PHÂN LOẠI VAN KIM PHỔ BIẾN TRÊN THỊ TRƯỜNG HIỆN NAY

4.1 Phân loại van kim theo cấu tạo dòng chảy

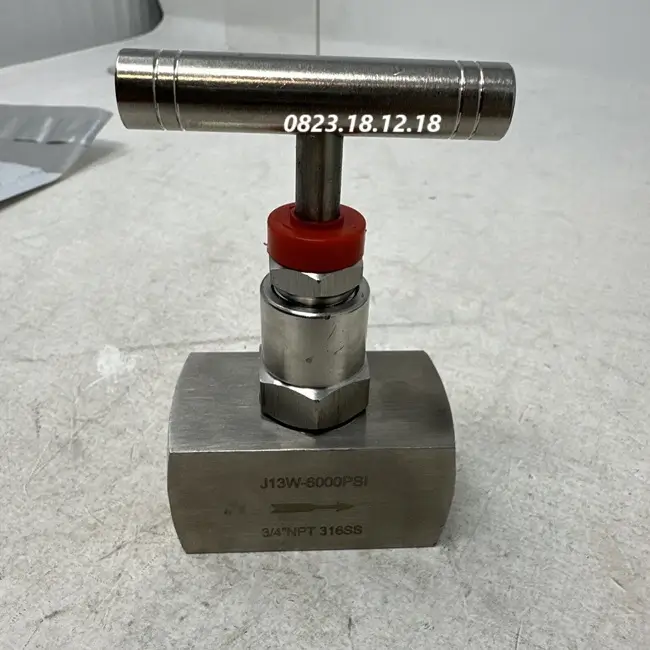

• Van kim dạng thẳng: Dòng chảy đi theo một đường thẳng, thường dùng phổ biến nhất trong hệ thống đường ống thông thường.

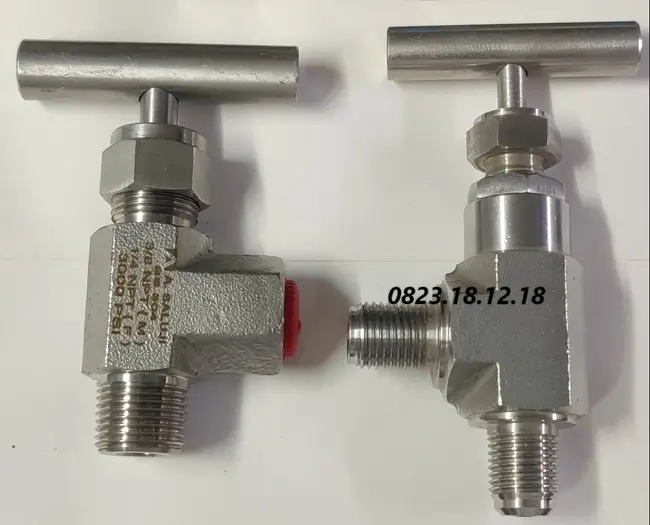

• Van kim dạng góc: Dòng chảy đổi hướng 90 độ, thích hợp với không gian hẹp hoặc khi cần đổi hướng dòng chảy ngay tại vị trí van.

4.2 Phân loại van kim theo cách điều khiển

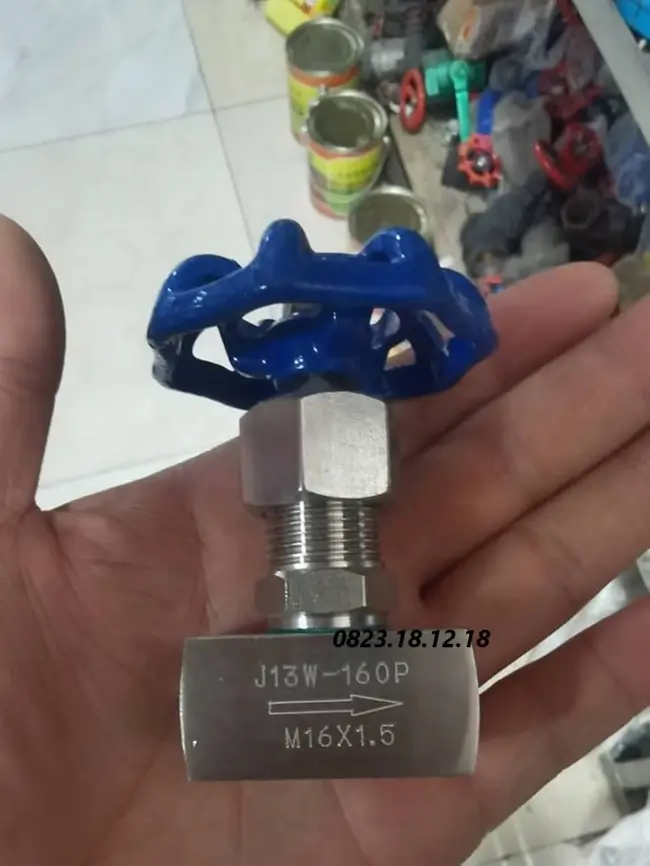

• Van kim tay vặn: có tay xoay dạng núm tròn, dễ điều chỉnh lưu lượng chính xác. Phù hợp với hệ thống khí nén, phòng thí nghiệm và các ứng dụng cần tinh chỉnh nhẹ.

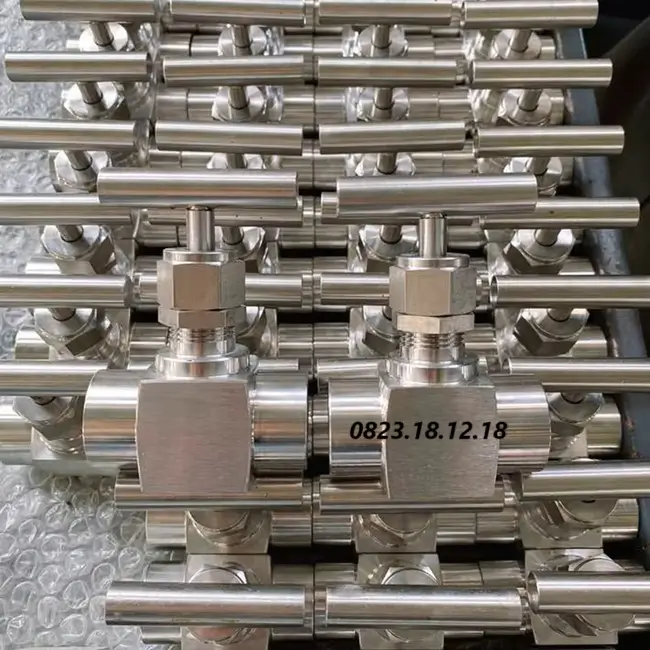

• Van kim tay ngang: có tay quay dạng thanh ngang bằng kim loại, tạo lực xoay mạnh, thích hợp cho môi trường công nghiệp nặng, áp suất cao và thao tác chắc tay.

4.3 Phân loại van kim theo kiểu kết nối

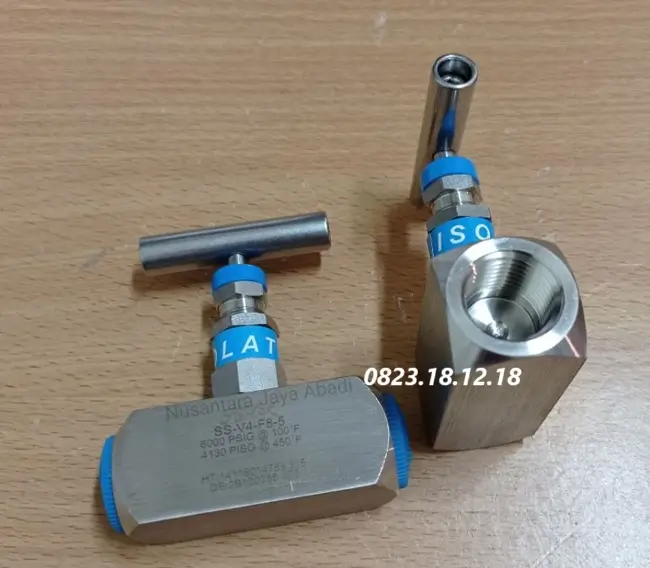

• Van chặn kim nối ren:Kết nối bằng ren trong hoặc ren ngoài, dễ lắp đặt và thay thế.

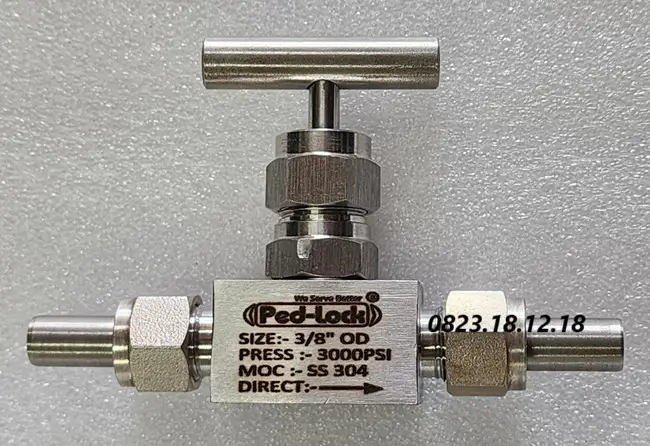

• Van chặn kim nối hàn: Hàn cố định vào đường ống, độ kín cao, dùng cho áp suất lớn.

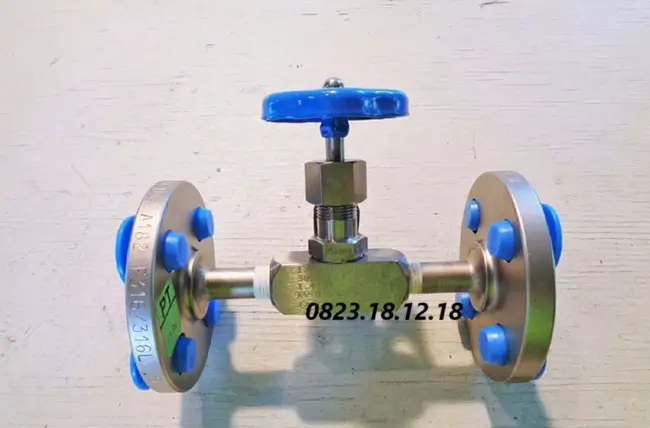

• Van chặn kim mặt bích: Kết nối bằng mặt bích gắn các bulong, thường dùng trong công nghiệp nặng hoặc hệ thống hóa chất.

4.4 Phân loại van kim theo vật liệu chế tạo

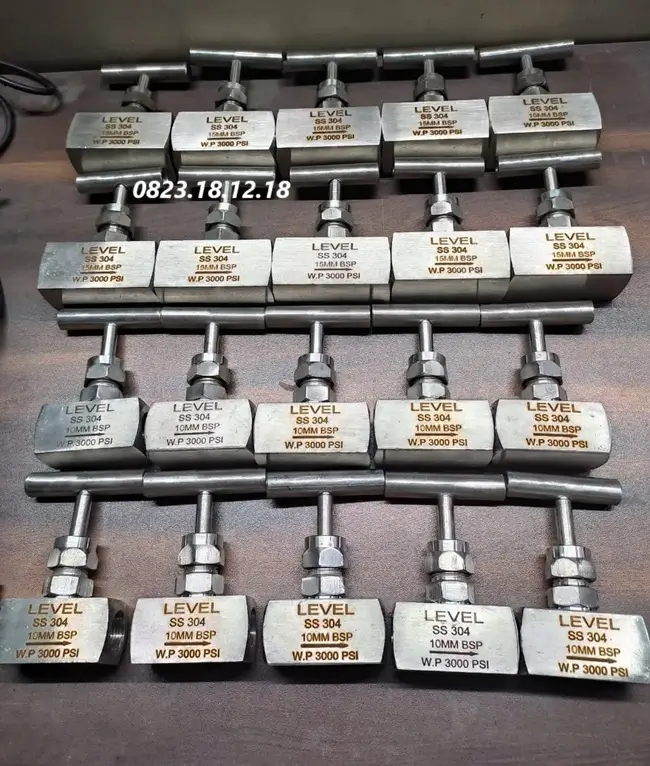

• Van chặn kim inox (Inox 304/316): Chống ăn mòn cao, dùng trong môi trường hóa chất, nước biển, thực phẩm.

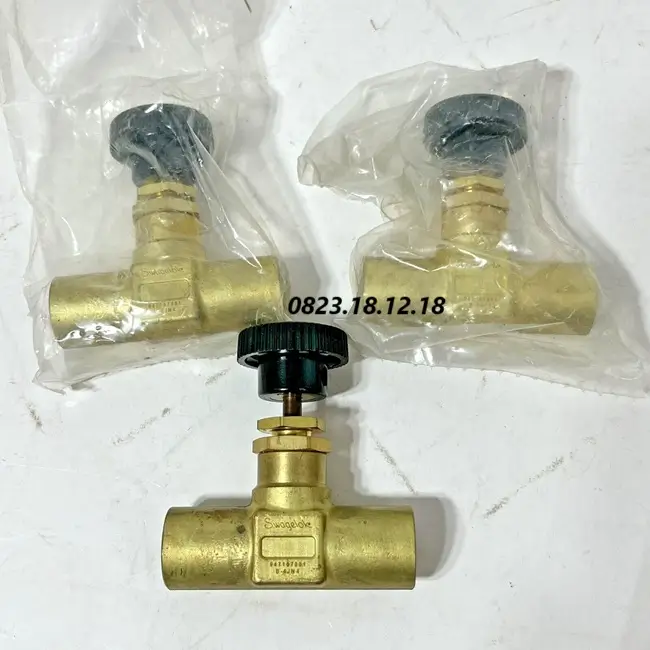

• Van chặn kim đồng: Giá rẻ, phù hợp với hệ thống nước, khí nén áp suất thấp.
• Van chặn kim thép: Chịu được áp lực và nhiệt độ cao, dùng trong công nghiệp nặng.

5. BẢNG GIÁ VAN KIM MỚI NHẤT 2025

NOTE: Giá trên có thể thay đổi tùy theo thời điểm, chất liệu, kích thước, nhà sản xuất, số lượng đặt hàng… Vui lòng liên hệ Zalo 0823.18.12.18 để biết thêm thông tin chi tiết và nhận ưu đãi sớm nhất.

6. ƯU ĐIỂM VÀ NHƯỢC ĐIỂM CỦA VAN KIM CÔNG NGHIỆP

6.1 Ưu điểm của van kim

Van chặn dạng kim có nhiều lợi ích và ưu điểm nổi bật như:

• Nhờ thiết kế đầu kim nhọn và ren tinh, van chặn kim cho phép điều tiết dòng chảy mượt, ổn định – phù hợp cho ứng dụng vi lưu lượng như khí nén, hóa chất, hoặc thiết bị đo.
• Van kim có thể hoạt động ổn định trong hệ thống có áp suất lên đến 6000 psi, lý tưởng cho ngành dầu khí, thủy lực và các nhà máy công nghiệp nặng.
• Thiết kế tiếp điểm dạng kim giúp van đóng kín tuyệt đối khi ở trạng thái đóng, hạn chế tối đa rò rỉ chất lỏng hoặc khí độc hại.
• Khi được chọn đúng vật liệu (ví dụ inox 316 cho hóa chất), van kim có thể sử dụng lâu dài, ít cần bảo trì.
• Kích thước nhỏ gọn – dễ lắp đặt, phù hợp với các hệ thống cần bố trí dày đặc hoặc tích hợp vào module máy móc.

6.2 Nhược điểm của van kim

• Do cơ chế vặn ren chậm, van chặn dạng kim không phù hợp trong các hệ thống cần đóng/mở tức thời hoặc khẩn cấp.
• Đường dẫn qua kim nhỏ, chỉ phù hợp cho dòng chảy thấp. Không dùng được cho hệ thống lưu lượng lớn như cấp nước, xử lý nước thải.
• Đặc biệt với van chặn kim inox hoặc chịu áp suất cao, giá thành cao hơn van bi hoặc van cầu thông thường.

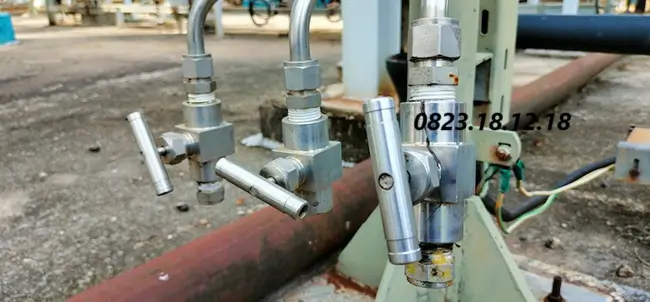

7. ỨNG DỤNG CỦA VAN KIM TRONG THỰC TẾ

Các ứng dụng thực tế phổ biến của van chặn dạng kim trong nhiều lĩnh vực công nghiệp và dân dụng:

• Hệ thống khí nén và chân không: Van được sử dụng để điều chỉnh lưu lượng khí chính xác trong các hệ thống khí nén hoặc chân không. Nhờ khả năng kiểm soát dòng chảy mượt và tinh vi, van giúp bảo vệ thiết bị và tối ưu hiệu suất hoạt động.
• Phòng thí nghiệm và thiết bị đo lường: Trong phòng thí nghiệm, van chặn dạng kim thường được lắp trên các thiết bị đo áp suất, lưu lượng hoặc dòng chảy vi lượng. Khả năng điều chỉnh nhỏ từng giọt chất lỏng hoặc hơi là ưu điểm vượt trội.
• Ngành dầu khí và hóa chất: Van được ứng dụng để điều tiết các loại dung môi, hóa chất, chất ăn mòn hoặc khí độc trong các nhà máy lọc dầu, trạm xử lý hóa chất…
• Hệ thống phân tích và điều khiển tự động: Van chặn kim kết hợp với cảm biến và thiết bị điều khiển tự động trong các hệ thống phân tích mẫu, hệ thống cấp mẫu tự động hoặc điều chỉnh chính xác lưu lượng cho quá trình phản ứng hóa học.
• Hệ thống làm lạnh, HVAC, điều hòa: Trong các hệ thống làm lạnh công nghiệp, van giúp điều chỉnh lưu lượng chất làm lạnh như gas R134a, R410A… qua các thiết bị trao đổi nhiệt.
• Ngành thủy lực và khí động học: Van dạng kim giúp điều tiết tốc độ dòng chất lỏng hoặc khí trong các mạch thủy lực hoặc khí động, đảm bảo sự ổn định và an toàn cho máy móc hoạt động liên tục.

8. ĐỊA CHỈ MUA VAN KIM CHÍNH HÃNG, GIÁ RẺ

Nếu quý khách hàng đang tìm kiếm van chặn dạng kim chất lượng cao, giá cả tốt nhất và bảo hành rõ ràng, Công ty TNHH Thiết Bị Điện TS là lựa chọn uy tín hàng đầu. Đơn vị chuyên cung cấp van kim inox, đồng, khí nén, điều khiển tay vặn hoặc tự động, đầy đủ các kích cỡ từ 1/8″ đến 1/2″, phù hợp với nhiều ngành công nghiệp như: dầu khí, hóa chất, phòng thí nghiệm, khí nén và hệ thống đo lường.
