Van điện từ là gì? Cấu tạo, nguyên lý hoạt động và bảng giá

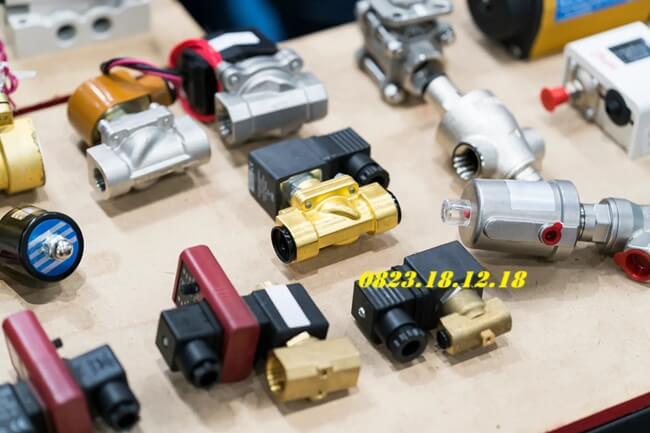

1. Van điện từ là gì?

Van điện từ (Solenoid Valve) là thiết bị tự động điều khiển dòng chảy chất lỏng hoặc khí bằng cách sử dụng cuộn dây điện từ. Khi cấp điện, cuộn dây tạo ra từ trường hút lõi van, làm thay đổi trạng thái mở hoặc đóng của van.

Loại van này thường được sử dụng để đóng/mở nhanh dòng nước, hơi, khí nén, dầu trong các hệ thống dân dụng và công nghiệp.

2. Cấu tạo và nguyên lý hoạt động của van điện từ

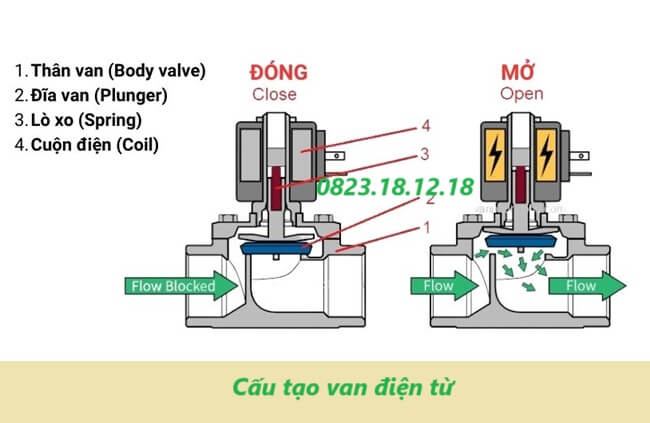

2.1 Cấu tạo van điện từ

Một van điện từ tiêu chuẩn gồm các bộ phận chính sau:

– Thân van: Làm từ đồng, inox, nhựa tùy theo môi trường sử dụng

– Cuộn coil (cuộn dây điện từ): Tạo ra từ trường khi cấp điện

– Lõi van (piston): Di chuyển đóng/mở cửa van

– Lò xo hồi vị: Đưa lõi van trở về vị trí ban đầu khi mất điện

– Nắp van, gioăng, lưới lọc

2.2 Nguyên lý hoạt động của van điện từ

Van điện từ hoạt động dựa trên nguyên lý từ trường. Khi cuộn dây điện trong van được cấp nguồn điện (thường là 12V, 24V hoặc 220V), nó sẽ sinh ra từ trường hút lõi sắt (hay còn gọi là piston) di chuyển.

Với loại van thường đóng, khi chưa cấp điện, lò xo sẽ giữ lõi van ở vị trí đóng, ngăn không cho chất lỏng hoặc khí đi qua. Khi cấp điện, lõi van bị hút lên, mở đường cho lưu chất chảy qua.

Ngược lại, với van thường mở, trạng thái ban đầu cho phép dòng chảy tự do, nhưng khi có điện thì lõi van bị hút làm đóng đường dẫn. Khi ngắt điện, từ trường biến mất, lò xo lại đẩy lõi van về vị trí ban đầu.

3. Ưu điểm nổi bật của van điện từ

Solenoid Valve được sử dụng ngày càng phổ biến là nhờ vào những ưu điểm vượt trội sau:

– Ưu điểm tự động hóa cao: Van hoạt động hoàn toàn tự động thông qua tín hiệu điện, dễ dàng tích hợp vào hệ thống điều khiển PLC, hẹn giờ, cảm biến…

– Ưu điểm đóng mở nhanh và chính xác: Thời gian phản hồi cực nhanh chỉ mất 0.05 – 1s để đóng/mở, giúp kiểm soát dòng chảy hiệu quả và chính xác.

– Ưu điểm thiết kế nhỏ gọn, dễ lắp đặt: Kích thước gọn nhẹ, không chiếm nhiều không gian, lắp đặt dễ dàng ở nhiều vị trí khác nhau.

– Ưu điểm đa dạng chủng loại và ứng dụng: Phù hợp với nước, khí nén, hơi nóng, xăng dầu, hóa chất,… Nhiều mẫu mã, điện áp, vật liệu cho từng môi trường.

– Ưu điểm hoạt động ổn định, ít hư hỏng: Kết cấu đơn giản, ít bộ phận chuyển động nên bền bỉ, ít cần bảo trì.

– Ưu điểm giá thành hợp lý: So với các loại van công nghiệp điều khiển khác như van dao khí nén…, van điện từ có giá mềm hơn, hiệu quả kinh tế cao.

4. Phân loại van điện từ phổ biến

4.1 Phân loại theo chất liệu thân van

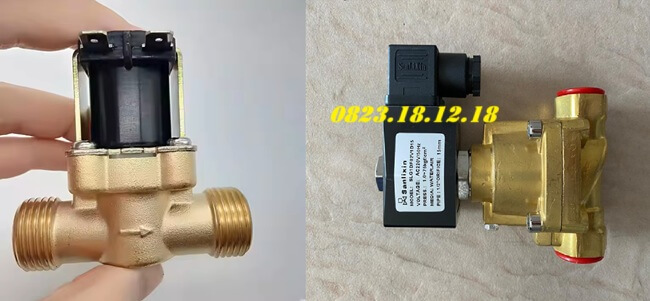

– Van điện từ đồng: Phổ biến, dùng cho nước, khí, dầu

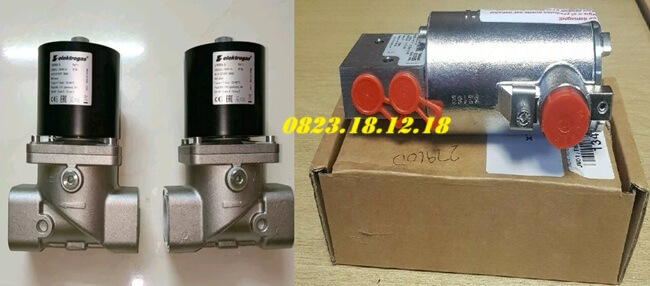

– Van điện từ inox (inox 304, 316): Dùng trong thực phẩm, hóa chất ăn mòn

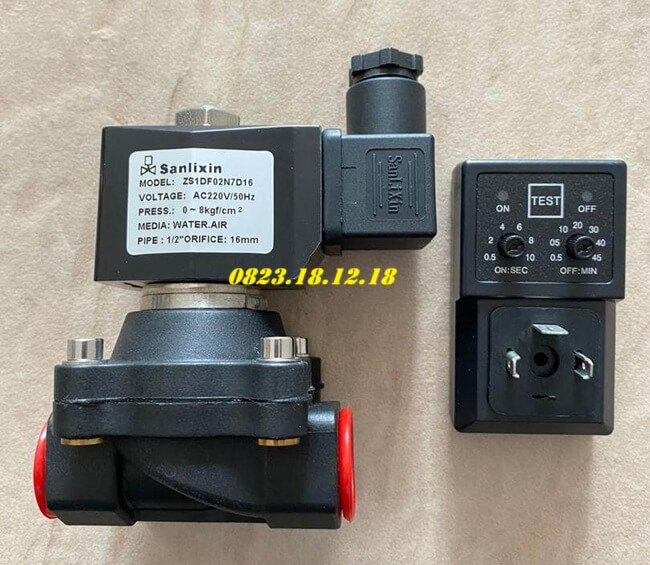

– Van điện từ nhựa (PVC, UPVC): Dùng cho nước sạch, nước thải nhẹ

4.2 Phân loại theo điện áp

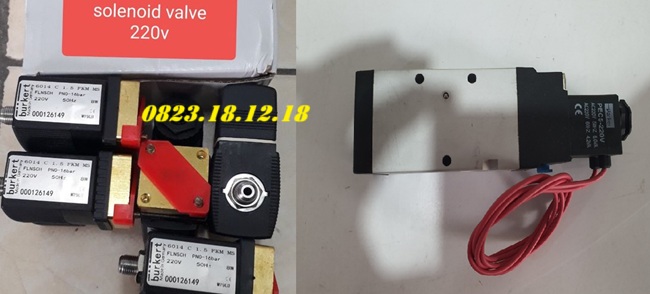

– Van điện từ 220V AC: Phổ biến trong các ứng dụng công nghiệp, hoạt động ổn định với nguồn điện cao áp.

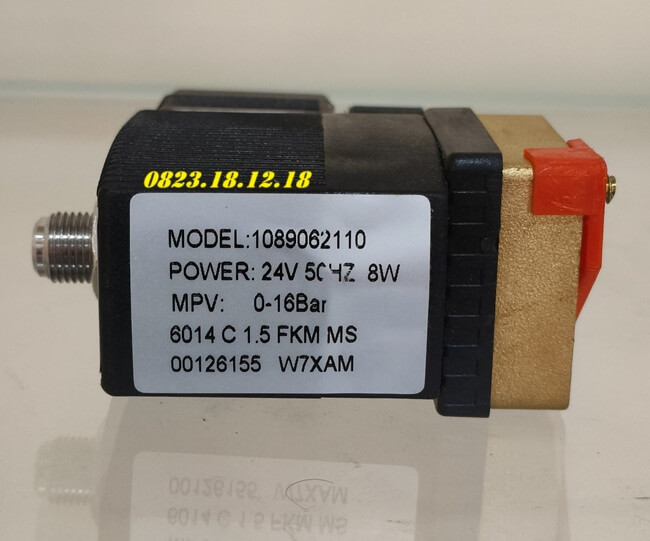

– Van điện từ 24V DC: An toàn, dễ sử dụng, thường được áp dụng trong các hệ thống điều khiển tự động và hệ thống dân dụng.

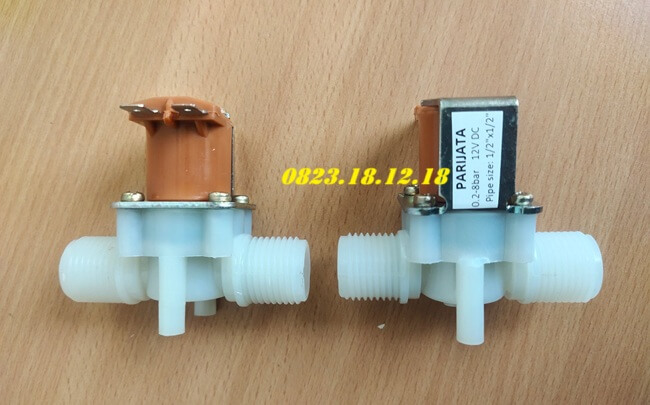

– Van điện từ 12V DC (ít dùng hơn): Thường thấy trong các ứng dụng yêu cầu nguồn điện thấp, nhưng ít phổ biến so với các loại 24V và 220V.

4.3 Phân loại theo cơ chế hoạt động

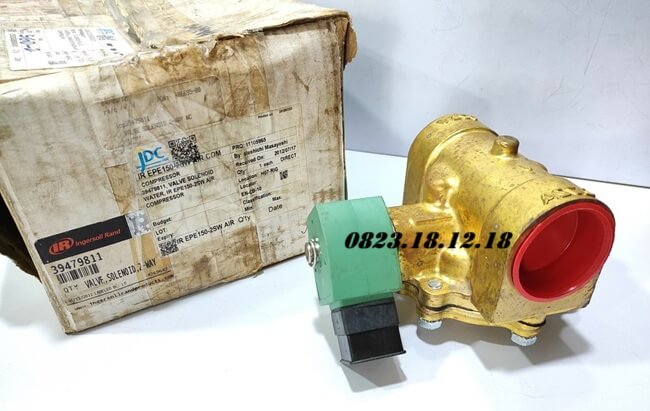

– Van điện từ thường đóng (NC) – phổ biến

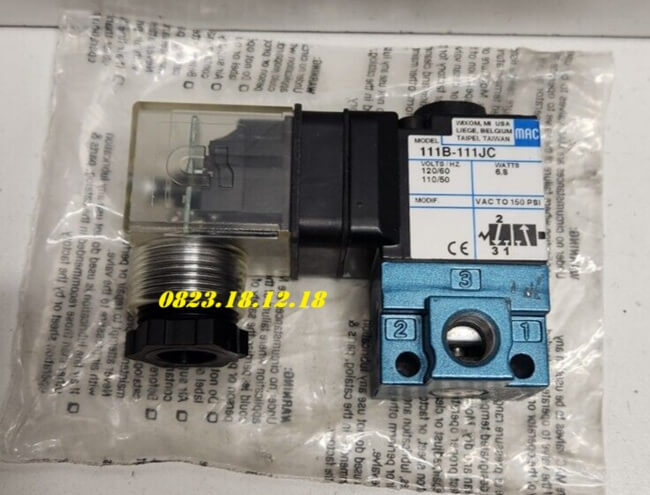

– Van điện từ thường mở (NO) – dùng khi cần duy trì dòng chảy

4.4 Phân loại theo môi trường sử dụng

– Van dùng cho nước: Chuyên dụng cho hệ thống cấp thoát nước.

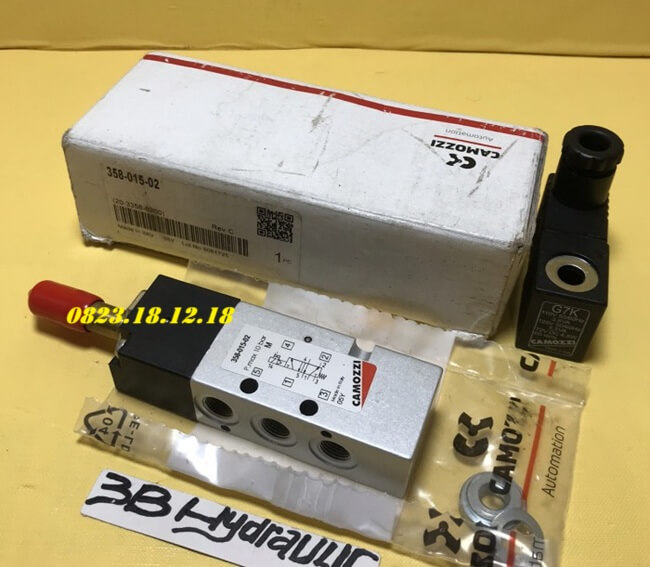

– Van khí nén: Điều khiển khí nén, dùng trong các hệ thống tự động.

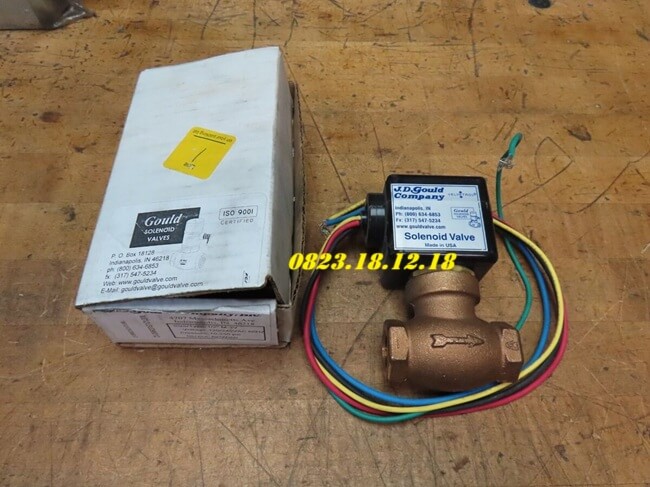

– Van dùng cho hơi nóng: Chịu nhiệt, sử dụng trong hệ thống hơi.

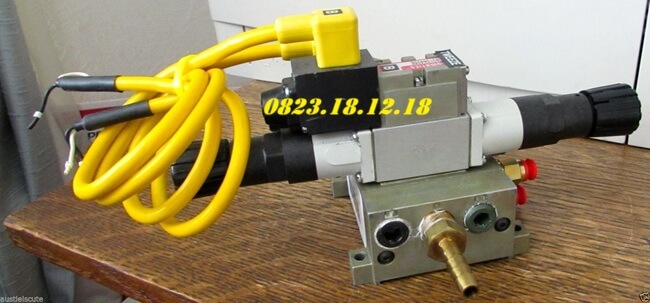

– Van dùng cho xăng dầu: Chuyên dụng cho hệ thống dẫn xăng dầu.

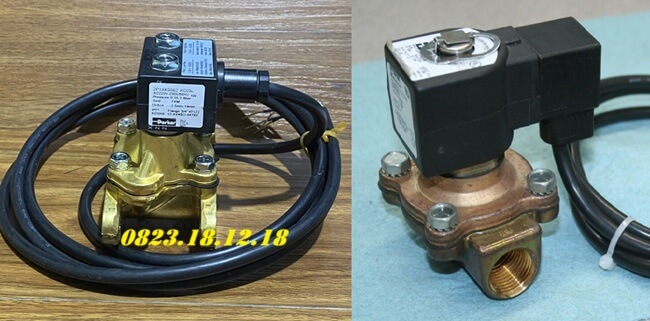

– Van chống cháy nổ – dùng trong môi trường nguy hiểm

4.5 Phân loại theo nhãn hàng và xuất xứ

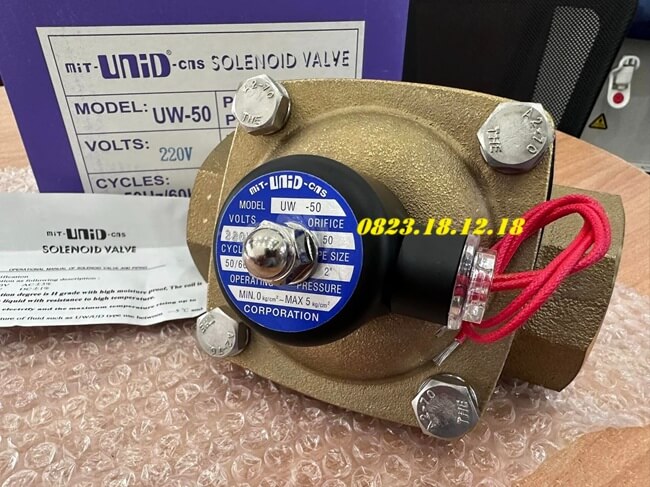

– Van điện từ Unid – Đài Loan: Chất lượng ổn định, giá cả hợp lý, phù hợp nhiều ứng dụng công nghiệp.

– Van điện từ Trung Quốc: Chi phí thấp, đa dạng mẫu mã, phù hợp hệ thống không yêu cầu kỹ thuật cao.

– Van điện từ Hàn Quốc: Độ bền cao, hiệu suất ổn định, phù hợp với các hệ thống tự động hóa.

– Van điện từ ODE – Ý (Italy): Công nghệ tiên tiến, độ chính xác cao, phù hợp các ứng dụng yêu cầu chất lượng cao.

5. Bảng giá van điện từ cập nhật mới nhất 2025

Đây là bảng giá cập nhật 2025 cho các loại van điện từ phổ biến:

Lưu ý: Giá có thể thay đổi tùy theo hãng, nguồn gốc (Đài Loan, Hàn Quốc, Châu Âu…) và số lượng mua.

6. Hướng dẫn lắp đặt và bảo trì van điện từ

6.1 Hướng dẫn lắp đặt van điện từ

Bước 1: Chuẩn bị dụng cụ và kiểm tra van

– Kiểm tra thông số kỹ thuật của van: điện áp, kích thước, vật liệu chế tạo, môi chất sử dụng.

– Chuẩn bị các dụng cụ cần thiết như cờ lê, tua vít, băng tan, keo dán kín, bộ lọc (nếu có).

Bước 2. Xác định vị trí lắp đặt

– Lựa chọn vị trí lắp đặt khô ráo, thoáng mát, tránh môi trường ẩm ướt.

– Đảm bảo có đủ không gian để bảo trì và thay thế van khi cần.

Bước 3. Lắp van vào hệ thống

– Xác định chiều dòng chảy bằng cách xem mũi tên trên thân van.

– Lắp van vào hệ thống đường ống đúng vị trí theo chiều dòng chảy, dùng cờ lê vặn chặt.

Bước 4. Lắp lọc rác trước van (nếu có)

– Lắp bộ lọc rác vào đầu vào của van để loại bỏ cặn bẩn, giúp bảo vệ van khỏi tắc nghẽn.

Bước 5. Kết nối điện

– Đảm bảo đấu nối đúng điện áp yêu cầu (12V, 24V hoặc 220V).

– Kiểm tra kết nối điện để tránh tình trạng rò rỉ hoặc ngắn mạch.

Bước 6. Kiểm tra và thử nghiệm

– Kiểm tra tất cả các kết nối và đảm bảo van đã được lắp chặt.

– Cấp điện cho van và kiểm tra xem van có hoạt động đúng không (đóng/mở đúng chức năng).

6.2 Hướng dẫn bảo trì van điện từ

Bước 1. Tắt nguồn điện và ngắt kết nối

Trước khi bảo trì, đảm bảo đã ngắt kết nối điện để tránh bị điện giật hoặc hư hỏng.

Bước 2. Vệ sinh van

– Dùng vải mềm và chất tẩy rửa nhẹ để vệ sinh bề mặt van.

– Làm sạch lõi van, lưới lọc và các bộ phận chuyển động khỏi cặn bẩn hoặc bụi bẩn.

Bước 3. Kiểm tra hoạt động của van

– Kiểm tra xem van có mở/đóng đúng cách không, có phát ra tiếng ồn lạ hoặc bị rò rỉ không.

– Nếu van bị rò rỉ, kiểm tra gioăng cao su hoặc vòng đệm để thay thế nếu cần.

Bước 4. Kiểm tra cuộn coil

– Đảm bảo cuộn dây không bị cháy hoặc hư hỏng. Nếu cuộn dây bị lỗi, thay thế ngay.

Bước 5. Thay thế bộ phận hư hỏng

– Thay thế các bộ phận bị hư hỏng như gioăng, lưới lọc, coil, piston để đảm bảo van hoạt động hiệu quả.

Bước 6. Lắp đặt lại và kiểm tra

– Sau khi bảo trì, lắp lại van vào hệ thống và kiểm tra hoạt động của van sau khi cấp điện.

7. Câu hỏi thường gặp về van điện từ

– Van điện từ có dùng được cho nước nóng không?

Có, nếu là loại chuyên dùng cho hơi nóng/nước nóng, chịu được nhiệt độ cao.

– Van điện từ bị kẹt thì xử lý thế nào?

Thường do cặn bẩn. Cần tháo van vệ sinh lõi và màng van, kiểm tra cuộn coil.

– Nên mua van điện từ chính hãng ở đâu?

Có thể mua van điện từ tại Công Ty TNHH THIẾT BỊ ĐIỆN TS, Công Ty chuyên nhập khẩu và phân phối các dòng van điện từ chính hãng, uy tín từ Ý, Nhật Bản, Đức…; cam kết CO CQ đầy đủ, bảo hành 12 tháng, 1 đổi 1 nếu có lỗi từ nhà sản xuất.

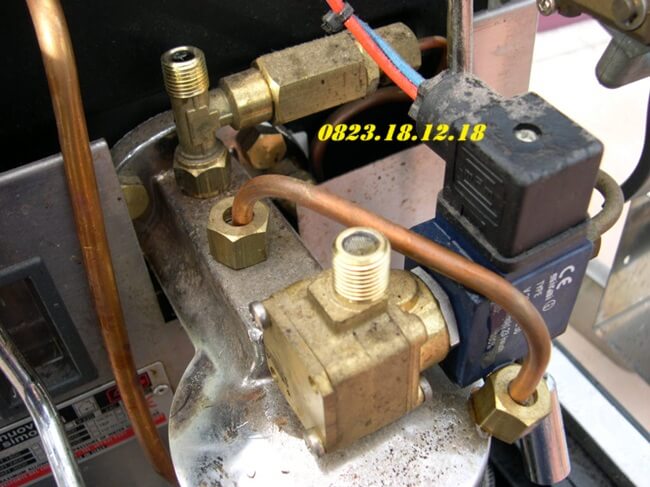

8. Ứng dụng của van điện từ

Solenoid Valve có rất nhiều ứng dụng trong các hệ thống công nghiệp, phổ biến:

– Ứng dụng trong hệ thống khí nén: được sử dụng trong các hệ thống khí nén để kiểm soát dòng khí, đảm bảo hoạt động ổn định của các thiết bị như máy nén khí, bơm, hoặc các hệ thống điều khiển tự động.

– Ứng dụng trong hệ thống nước: giúp điều chỉnh dòng chảy của nước đến các khu vực cần thiết, tự động mở hoặc đóng theo yêu cầu.

– Ứng dụng trong ngành công nghiệp thực phẩm và đồ uống: được sử dụng để kiểm soát lưu lượng trong các dây chuyền sản xuất thực phẩm, nước giải khát, đảm bảo chất lượng sản phẩm và sự an toàn vệ sinh.

– Ứng dụng trong hệ thống điều hòa không khí (HVAC): giúp kiểm soát dòng chảy của không khí hoặc chất làm lạnh trong các hệ thống điều hòa, giúp duy trì nhiệt độ và độ ẩm ổn định trong các tòa nhà hoặc nhà máy.

– Ứng dụng trong ngành dầu khí: được dùng để điều khiển các dòng chảy trong các hệ thống cung cấp dầu khí, giúp ngừng dòng chảy khi cần thiết hoặc bảo vệ hệ thống khỏi sự cố.

– Ứng dụng trong hệ thống làm mát: làm mát cho máy móc, van điện từ điều khiển lưu lượng nước làm mát, giữ cho thiết bị hoạt động ở nhiệt độ lý tưởng.

– Ứng dụng trong ngành hóa chất: chịu được môi trường hóa chất khắc nghiệt và được sử dụng trong các nhà máy hóa chất, để điều khiển dòng chảy của các chất lỏng hoặc khí.

– Ứng dụng trong hệ thống điều khiển tự động trong nhà máy: giúp kiểm soát quá trình sản xuất, tự động hóa trong các ngành công nghiệp nặng và nhẹ.

– Ứng dụng trong hệ thống tưới tiêu tự động: giúp kiểm soát dòng nước trong hệ thống tưới tiêu, đảm bảo cung cấp nước cho cây trồng một cách tự động, chính xác.

9. Kết luận – Địa chỉ mua van điện từ ở đâu uy tín?

Van điện từ là thiết bị không thể thiếu trong các hệ thống tự động hóa, nước, khí nén, hơi nóng… Với chi phí hợp lý và hiệu quả cao, đây là lựa chọn hàng đầu cho mọi công trình.

Mua van điện từ tại Công ty TNHH Thiết Bị Điện TS – Đơn vị uy tín chuyên cung cấp van điện từ chính hãng, giá rẻ nhất, hàng sẵn kho, hỗ trợ kỹ thuật miễn phí. Liên hệ:
