Van điện từ khí nén là gì?

Trong hệ thống khí nén, van điện từ khí nén đóng vai trò quan trọng trong việc điều khiển dòng khí, giúp hệ thống hoạt động hiệu quả và chính xác. Cùng tìm hiểu về van điện từ khí nén, cấu tạo, nguyên lý hoạt động và các loại van điện từ phổ biến trong bài viết dưới đây.

1. Van điện từ khí nén là gì?

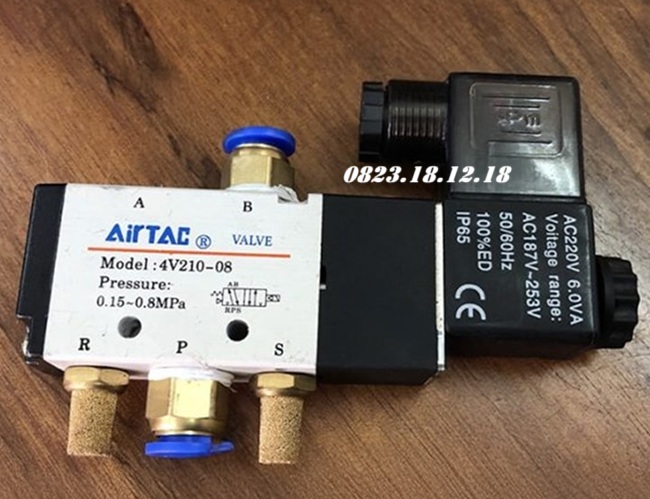

Van điện từ khí nén là thiết bị điều khiển dòng khí nén trong các hệ thống khí nén. Van này hoạt động nhờ cơ chế điện từ, giúp điều khiển các van thay đổi trạng thái mở hoặc đóng, từ đó điều khiển sự lưu thông của khí nén qua các đường ống. Van điện từ khí nén thường được sử dụng trong các hệ thống tự động hóa, máy móc công nghiệp và các ứng dụng yêu cầu độ chính xác cao trong việc điều khiển khí nén.

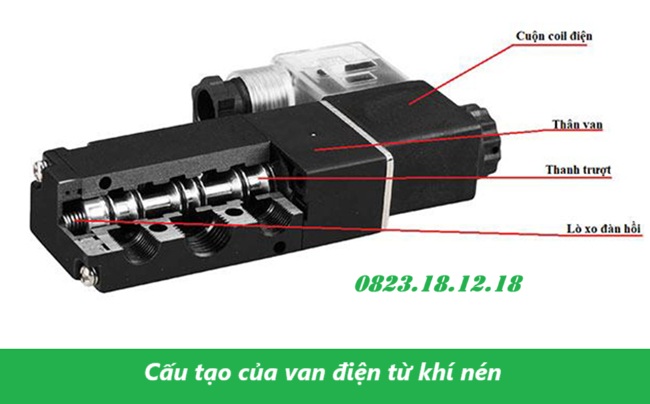

2. Cấu tạo của van điện từ khí nén

Van điện từ khí nén bao gồm các bộ phận chính sau:

– Thân van: Là bộ phận chính của van, làm nhiệm vụ chứa các linh kiện bên trong.

– Cuộn điện (Coil):  Đây là bộ phận quan trọng trong cơ chế hoạt động của van. Khi có dòng điện chạy qua cuộn dây, tạo ra từ trường để điều khiển chuyển động của pittong van.

– Pittong van (Plunger): Là bộ phận chuyển động khi có từ trường tác động vào cuộn dây, giúp mở hoặc đóng cửa van.

– Lò xo: Giúp van tự động trở về trạng thái ban đầu khi không có dòng điện cung cấp.

– Cổng vào và cổng ra khí: Là các đường ống nối van với hệ thống khí nén, giúp dẫn khí vào và ra khỏi van.

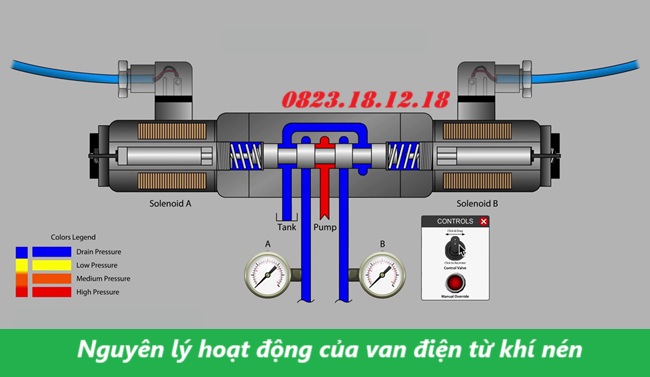

3. Nguyên lý hoạt động của van điện từ khí nén

Van điện từ khí nén hoạt động dựa trên nguyên lý điện từ. Khi dòng điện chạy qua cuộn dây, từ trường sinh ra làm chuyển động pittong van, từ đó thay đổi trạng thái của van, có thể mở hoặc đóng các cổng khí nén. Khi dòng điện ngừng, lò xo sẽ trả pittong về trạng thái ban đầu, làm đóng hoặc mở các cổng khí nén.

Các bước hoạt động cơ bản của van điện từ khí nén:

– Khi có dòng điện chạy qua cuộn dây: Tạo ra từ trường tác động lên pittong, chuyển nó sang vị trí mở hoặc đóng, cho phép khí nén lưu thông qua các cổng của van.

– Khi dòng điện ngừng: Lò xo sẽ tự động đẩy pittong về vị trí ban đầu, đóng hoặc mở cổng khí nén tùy thuộc vào cấu tạo của van.

4. Phân loại van điện từ khí nén

Van điện từ khí nén có thể được phân loại dựa trên nhiều tiêu chí khác nhau. Dưới đây là một số cách phân loại phổ biến:

4.1 Phân loại theo số lượng cổng (ports)

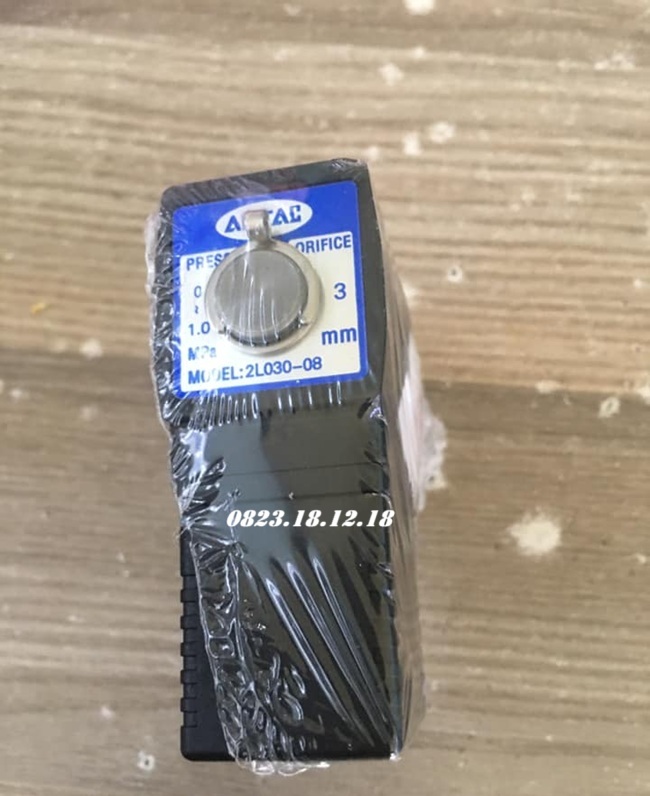

– Van điện từ 2/2: Van có 2 cổng, 1 cổng vào và 1 cổng ra. Loại van này sử dụng để điều khiển lưu lượng khí nén trong các hệ thống đơn giản.

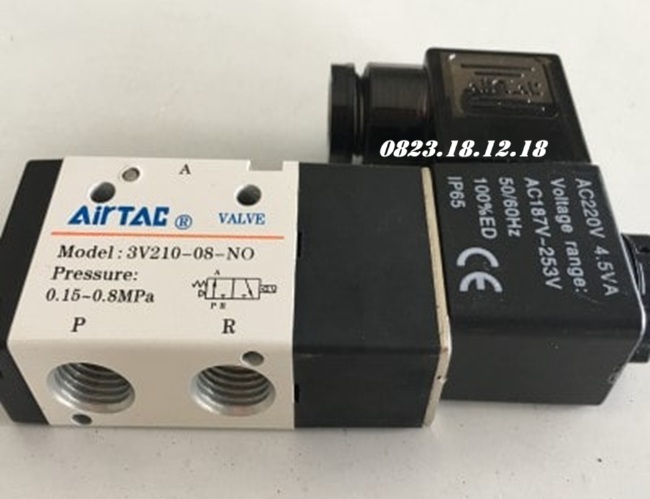

– Van điện từ 3/2: Van có 3 cổng, thường được dùng để điều khiển hướng khí trong hệ thống điều khiển đơn giản hoặc các xi lanh kép.

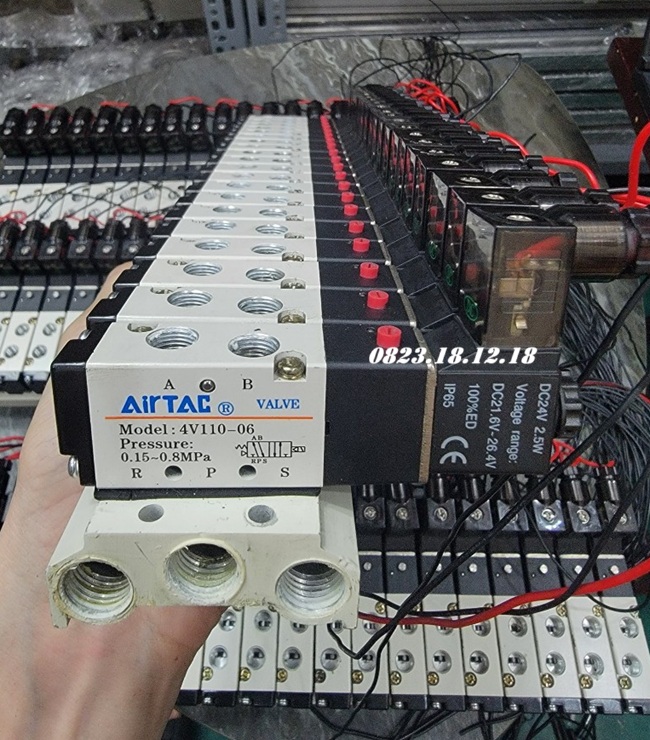

– Van điện từ 5/2: Van có 5 cổng và 2 vị trí, phổ biến trong các hệ thống khí nén phức tạp, điều khiển các thiết bị như xi lanh kép, các công tắc chuyển hướng khí.

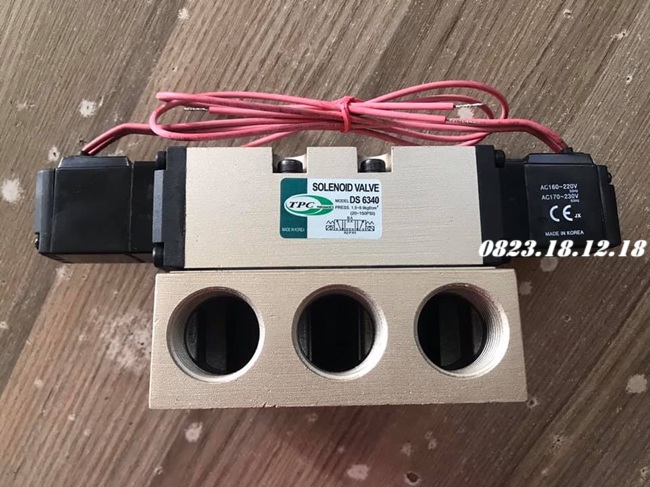

– Van điện từ 5/3: Van này có 5 cổng và 3 vị trí, sử dụng trong các ứng dụng yêu cầu nhiều lựa chọn về hướng khí và vị trí.

4.2. Phân loại theo nguyên lý hoạt động

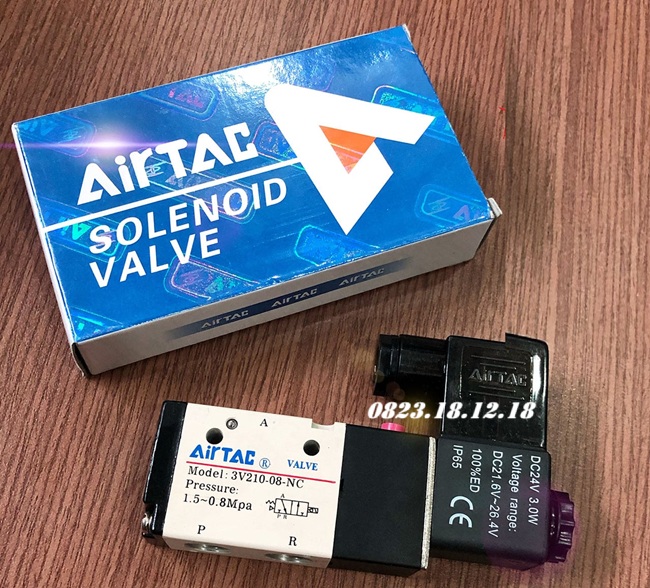

– Van điện từ khí nén thường đóng

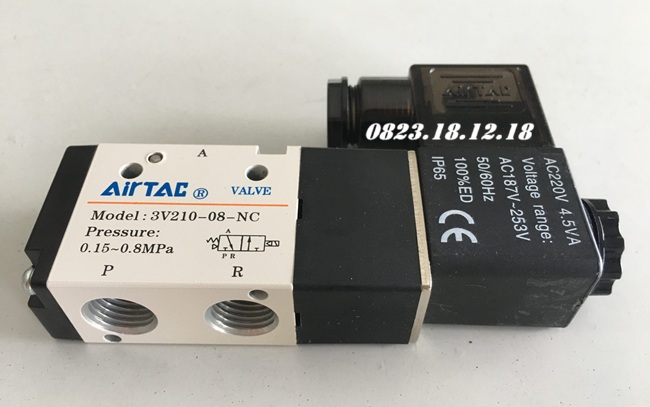

– Van điện từ khí nén thường mở

4.3. Phân loại theo số lượng vị trí (positions)

– Van 2 vị trí: Van này có 2 trạng thái, thông thường là đóng và mở.

– Van 3 vị trí: Van có thể có thêm một trạng thái trung gian, thường dùng trong các hệ thống điều khiển có yêu cầu hoạt động linh hoạt hơn.

4.4 Phân loại theo loại cuộn từ

– Cuộn từ dạng DC: Là loại cuộn từ sử dụng dòng điện một chiều (DC), thường được sử dụng trong các ứng dụng nhỏ gọn và tiết kiệm năng lượng.

– Cuộn từ dạng AC: Là loại cuộn từ sử dụng dòng điện xoay chiều (AC), phù hợp cho các ứng dụng yêu cầu công suất lớn hơn.

4.5. Phân loại theo chức năng đặc biệt

– Van điện từ an toàn: Loại van này được thiết kế với tính năng an toàn, đảm bảo không xảy ra sự cố trong trường hợp mất điện.

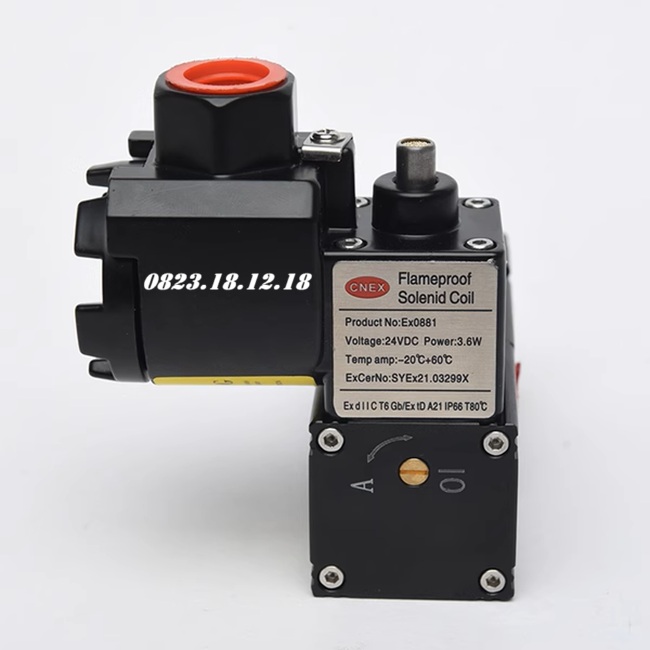

– Van điện từ chống cháy nổ: Các van này được thiết kế đặc biệt để sử dụng trong môi trường có nguy cơ cháy nổ cao, như trong các ngành công nghiệp hóa chất hoặc khai thác dầu khí.

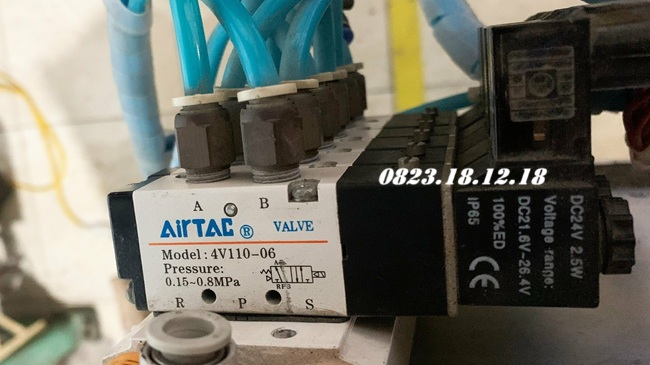

5. Ứng dụng của van điện từ khí nén

Van điện từ khí nén được ứng dụng rộng rãi trong các lĩnh vực sau:

– Hệ thống điều khiển tự động: Trong các máy móc công nghiệp, van điện từ giúp điều khiển các cơ cấu tự động, như các máy dập, máy ép, băng chuyền.

– Hệ thống sản xuất: Trong các dây chuyền sản xuất, van điện từ đóng vai trò quan trọng trong việc điều khiển các thiết bị sử dụng khí nén.

– Hệ thống xe nâng, thiết bị di động: Các hệ thống này sử dụng van điện từ để điều khiển các thiết bị cơ khí di động.

6. Lợi ích của van điện từ khí nén

– Tiết kiệm năng lượng: Van điện từ giúp tối ưu hóa việc sử dụng khí nén, giúp tiết kiệm năng lượng cho hệ thống.

– Độ chính xác cao: Cơ chế điều khiển tự động của van giúp tăng độ chính xác và giảm thiểu sai sót trong quá trình vận hành.

– Độ bền cao: Các van điện từ khí nén được thiết kế chắc chắn, bền bỉ và có thể hoạt động trong điều kiện khắc nghiệt.

Van điện từ khí nén là thiết bị quan trọng trong hệ thống khí nén, giúp điều khiển và quản lý dòng khí một cách chính xác và hiệu quả. Với cấu tạo đơn giản nhưng hoạt động mạnh mẽ, van điện từ khí nén ngày càng được ứng dụng rộng rãi trong nhiều ngành công nghiệp, từ tự động hóa đến sản xuất, mang lại hiệu quả cao trong công việc.

Việc hiểu rõ cấu tạo, nguyên lý hoạt động và phân loại van điện từ khí nén sẽ giúp bạn lựa chọn sản phẩm phù hợp với nhu cầu sử dụng. Nếu cần thêm thông tin chi tiết, hãy liên hệ ngay với Công Ty TNHH THIẾT BỊ ĐIỆN TS chúng tôi, qua
